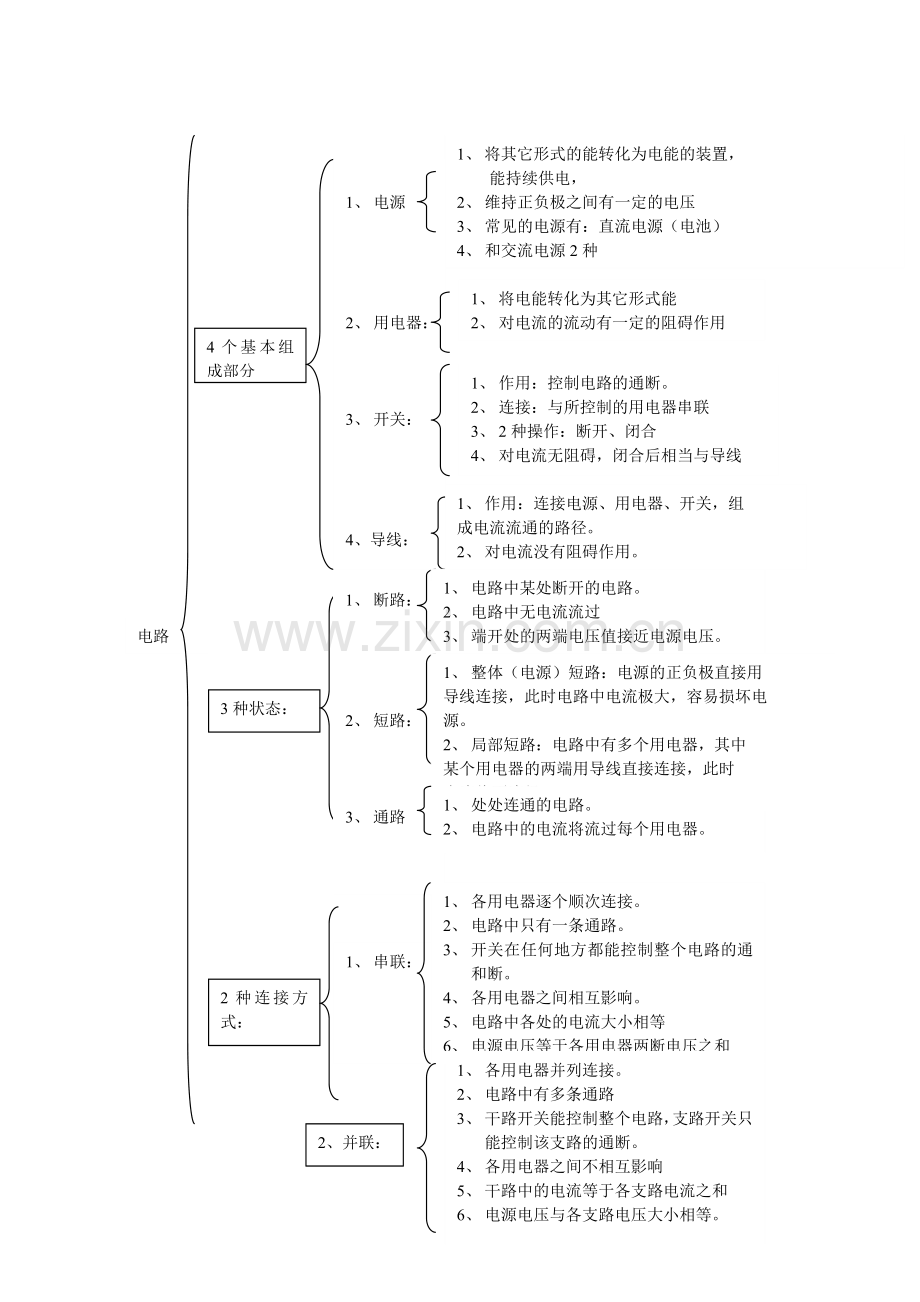

《电路初探》知识结构图.doc

1、 将其它形式的能转化为电能的装置，
能持续供电，
2、 维持正负极之间有一定的电压
3、 常见的电源有：直流电源（电池）
4、 和交流电源2种

1、 处处连通的电路。
2、 电路中的电流将流过每个用电器。
1、 电路中某处断开的电路。
2、 电路中无电流流过
3、 端开处的两端电压值接近电源电压。
1、 断路：

2、 短路：

3、 通路
1、 作用：连接电源、用电器、开关，组
成电流流通的路径。
2、 对电流没有阻碍作用。
1、 作用：控制电路的通断。
2、 连接：与所控制的用电器串联
3、 2种操作：断开、闭合
4、 对电流无阻碍，闭合后相当与导线

1、 电源

2、 用电器：

3、 开关：

4、导线：
4个基本组成部分

1、 将电能转化为其它形式能
2、 对电流的流动有一定的阻碍作用

电路

1、 整体（电源）短路：电源的正负极直接用
导线连接，此时电路中电流极大，容易损坏电
源。
2、 局部短路：电路中有多个用电器，其中
某个用电器的两端用导线直接连接，此时
电流将不流经
用电器，而从导线上流过。

3种状态：

1、 各用电器逐个顺次连接。
2、 电路中只有一条通路。
3、 开关在任何地方都能控制整个电路的通和断。
4、 各用电器之间相互影响。
5、 电路中各处的电流大小相等
6、 电源电压等于各用电器两断电压之和

1、 串联：

2种连接方式：

1、 各用电器并列连接。
2、 电路中有多条通路
3、 干路开关能控制整个电路，支路开关只能控制该支路的通断。
4、 各用电器之间不相互影响
5、 干路中的电流等于各支路电流之和
6、 电源电压与各支路电压大小相等。

2、并联：
