欧姆定律的单元性测试试卷.doc

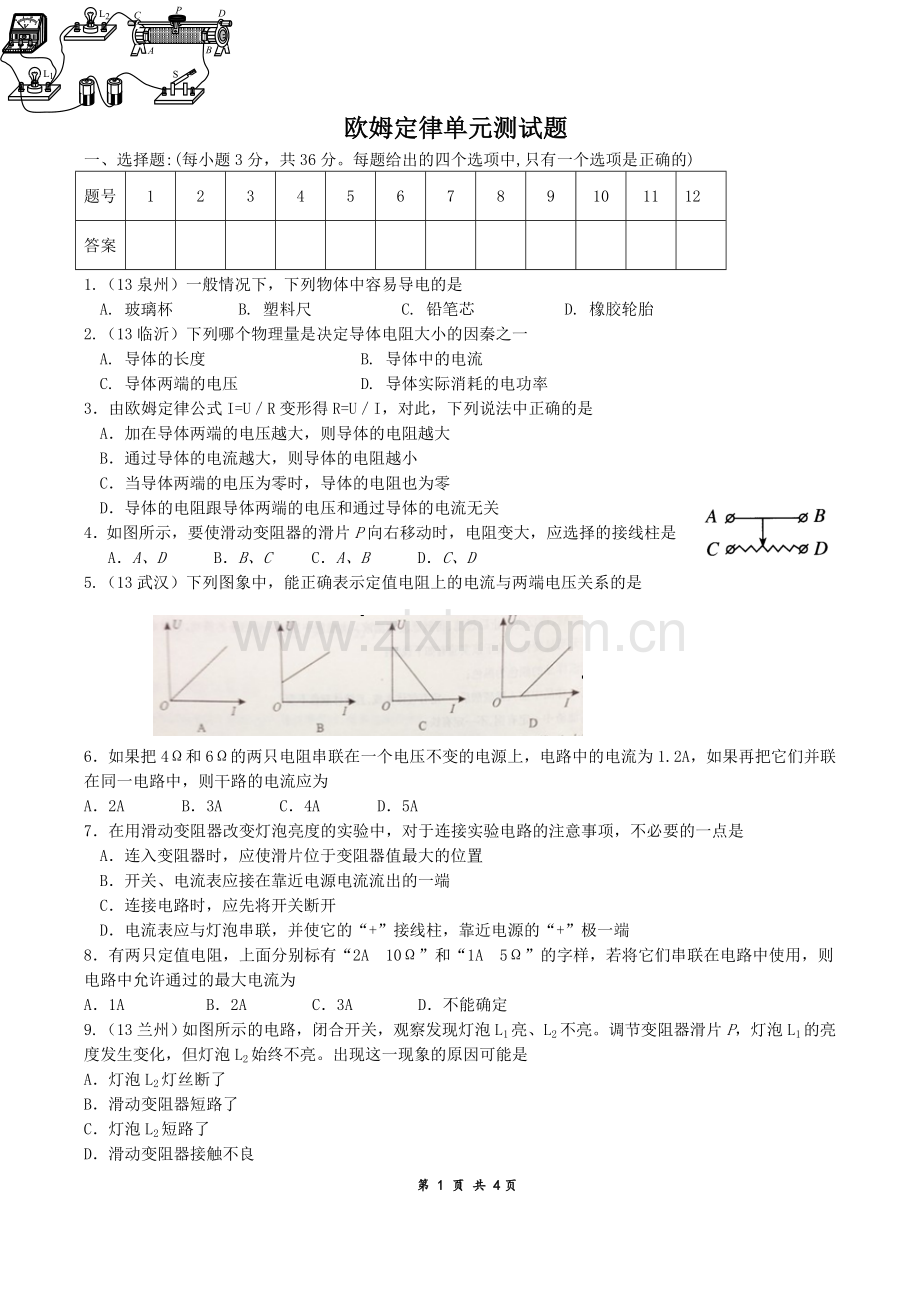

欧姆定律单元测试题
一、选择题:(每小题3分，共36分。每题给出的四个选项中,只有一个选项是正确的)
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

1.（13泉州）一般情况下，下列物体中容易导电的是
A. 玻璃杯 B. 塑料尺 C. 铅笔芯 D. 橡胶轮胎
2.（13临沂）下列哪个物理量是决定导体电阻大小的因秦之一
A. 导体的长度 B. 导体中的电流
C. 导体两端的电压 D. 导体实际消耗的电功率
3．由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
4．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
A．A、D B．B、C C．A、B D．C、D
5.（13武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是

6．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为
A．2A B．3A C．4A D．5A
7．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
8．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为
A．1A B．2A C．3A D．不能确定
L1
L2
S
C
D
B
P
A
9.（13兰州）如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是
A．灯泡L2灯丝断了
B．滑动变阻器短路了
C．灯泡L2短路了
D．滑动变阻器接触不良
S
R0
R
V1
A
R
浓度度
甲
乙

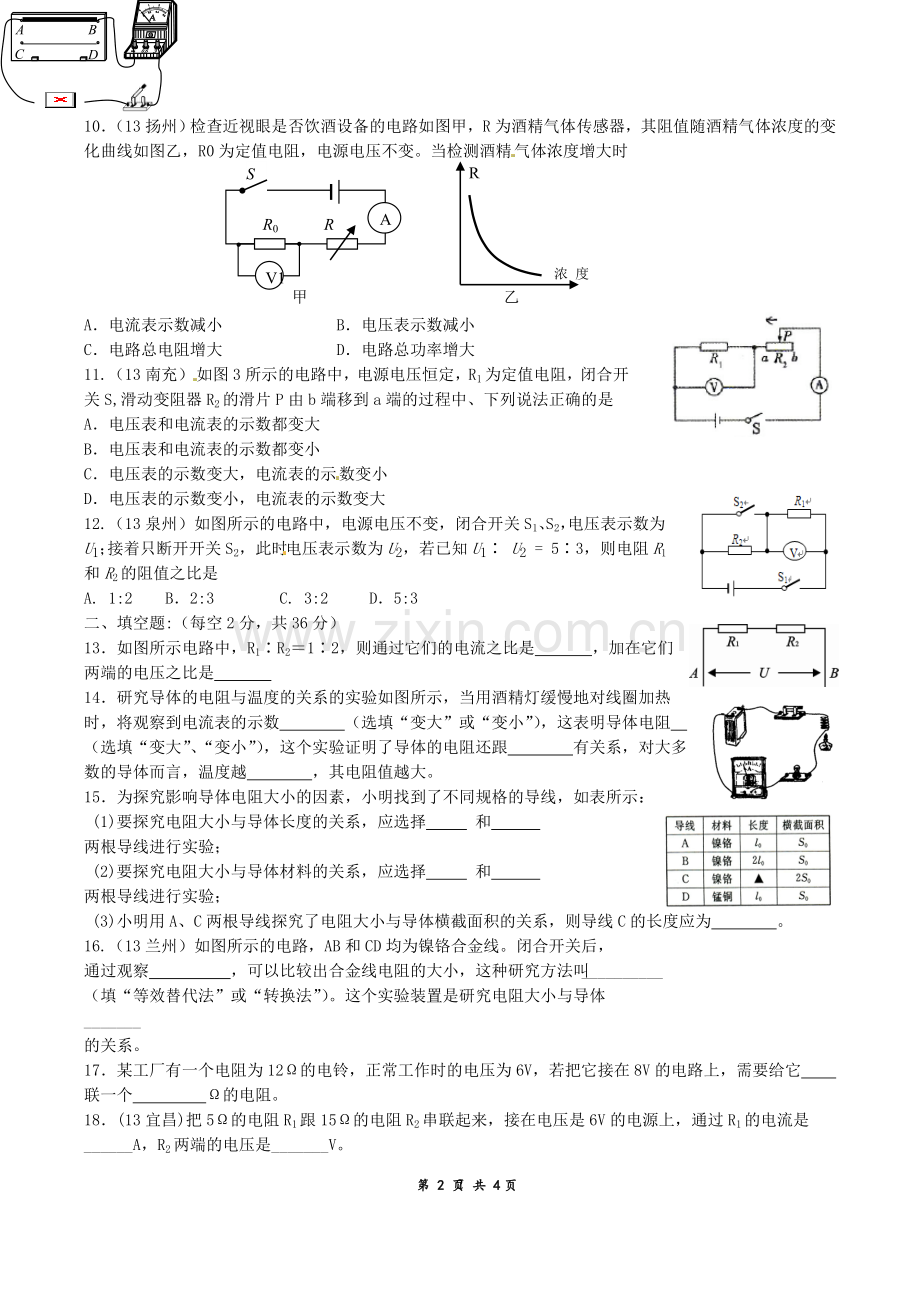

10．（13扬州）检查近视眼是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时

A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电路总功率增大
11.（13南充）如图3所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由b端移到a端的过程中、下列说法正确的是
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
12.（13泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1∶ U2 = 5∶3，则电阻R1 和R2的阻值之比是
A. 1:2 B．2:3 C. 3:2 D．5:3
二、填空题:（每空2分，共36分）
13．如图所示电路中，R1∶R2＝1∶2，则通过它们的电流之比是 ，加在它们两端的电压之比是
14．研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数 （选填“变大”或“变小”），这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻还跟 有关系，对大多数的导体而言，温度越 ，其电阻值越大。
15．为探究影响导体电阻大小的因素，小明找到了不同规格的导线，如表所示：
(1)要探究电阻大小与导体长度的关系，应选择 和
两根导线进行实验；
(2)要探究电阻大小与导体材料的关系，应选择 和
两根导线进行实验；
(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 。
B

D

A

C

16.（13兰州）如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察 ，可以比较出合金线电阻的大小，这种研究方法叫__________（填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体_______
的关系。
17．某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它 联一个 Ω的电阻。
18．(13宜昌)把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
三、解答题:（共4小题，共28分）
19.（4分）（1）。如下左图所示，当开关闭合时，两个电灯都能正常发光，试在图中的○中填入适当的电表符号

（2）如上右图所示，试在电池组、电压表和电流表中，任选两件填入电路的空缺处，使电灯L1和L2能同时发光。
20．（13泰州，8分）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0.6A）、电压表（0~3V）、电阻箱（0~999.9Ω）、滑动变阻器
（40Ω 2A）、开关、导线若干。
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1.分析表中数据可知：电阻箱接入电路的阻值为 Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成 关系。
表1 表2
实验序号
电阻R（Ω）
电流I（A）
1
5
0.40
2
10
0.20
3
20
0.10

实验序号
电压U(V)
电流（A）
1
1.0
0.20
2
1.5
0.30
3
2.0
0.40

（2）探究电流与电阻的关系时，应调节 改变接入电路中的阻值，并调节 使电压表的示数保持相同，读出电流值，所测得几组数据见表2。分析表中数据可知：电阻箱两端的电压为____V；当导体两端电压一定时，通过导体的电流与导体的电阻成 关系。
（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是____Ω至____Ω（保留一位小数）。
21.（13江西，8分）在测额定电压为2.5V小灯泡电阻的实验中：
（1）如图所示，荣荣同学所连接的电路存在错误．但只需改动一根导线，即可使电路连接正确请你在应改动的导线上打“×”，并用笔画线代替导线在图中画出正确的接法
（2）电路正确连接后，闭合开关，小灯泡不发光．电流表有示数，电压表几乎没有示数．出现这一故障的原因可 。
（3）排除故障后，荣荣同学进行了四次实验，并将部分实验数据和现象记录在下面的表格中，请你帮他将表中未填的数据和现象填写完整。
实验序号
U/V
I/A
R/Ω
灯泡亮度
1
0.5
0.13
3.8
不亮
2
1.0
0.18
5.6
灯丝暗红
3
1.5
0.21
7.1
微弱发光
4
2.5
0.25

（4）荣荣同学分析以上实验数据．发现小灯泡的电阻值存在明显差异、原因可能是
。
22．（8分）如图所示电路中，已知R1=40Ω，R2＝10Ω。当开关闭合后，通过电流表示数为0.3A。求：（1）电阻R1两端电压；（2）通过电阻R2的电流；（3）通过电路的总电流；（4）电路的总电阻。

第十四章 欧姆定律
一、选择题:(每小题3分，共36分。每题给出的四个选项中,只有一个选项是正确的)
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
A
D
B
A
D
B
A
C
D
A
C
二、填空题: （每空2分，共36分）
13. 1∶1 1∶2
14. 变小，变大，坏境温度，高
15. (1)A、B (2)A、D (3)l0
16. 电流表的示数、 转换法 、 导体横截面积
17. 串， 4
18. 0.3 4.5
三、解答题: （共4小题，共36分）
19．（1） （2）

20. （1）5 正比例 （2）电阻箱 滑动变阻器 2 反比例 （3）3.3 20
21．(1)如图所示
（2）小灯泡短路
（3）10 正常发光
（4）灯丝电阻受温度影响
有其它合理答案均参照给分
22.解：（1）当开关闭合后，通过电流表示数为0.3A，则I1=0.3A
∵R1=40Ω，由I=U/R得
∴U1=I1R1=0.3A×40Ω=12V
（2）∵在并联电路中，R2＝10Ω。
∴U=U2=U1=12V .
I2=U2/R2=12V/10Ω=1.2A
（3）总电流I=I1＋I2=0.3A＋1.2A=1.5A
（4）R=U/I=12V/1.5A=8Ω
答：（1）电阻R1两端电压是12V（2）通过电阻R2的电流是1.2A
（3）通过电路的总电流是1.5A（4）电路的总电阻是8Ω

5
第 5 页 共 4页
