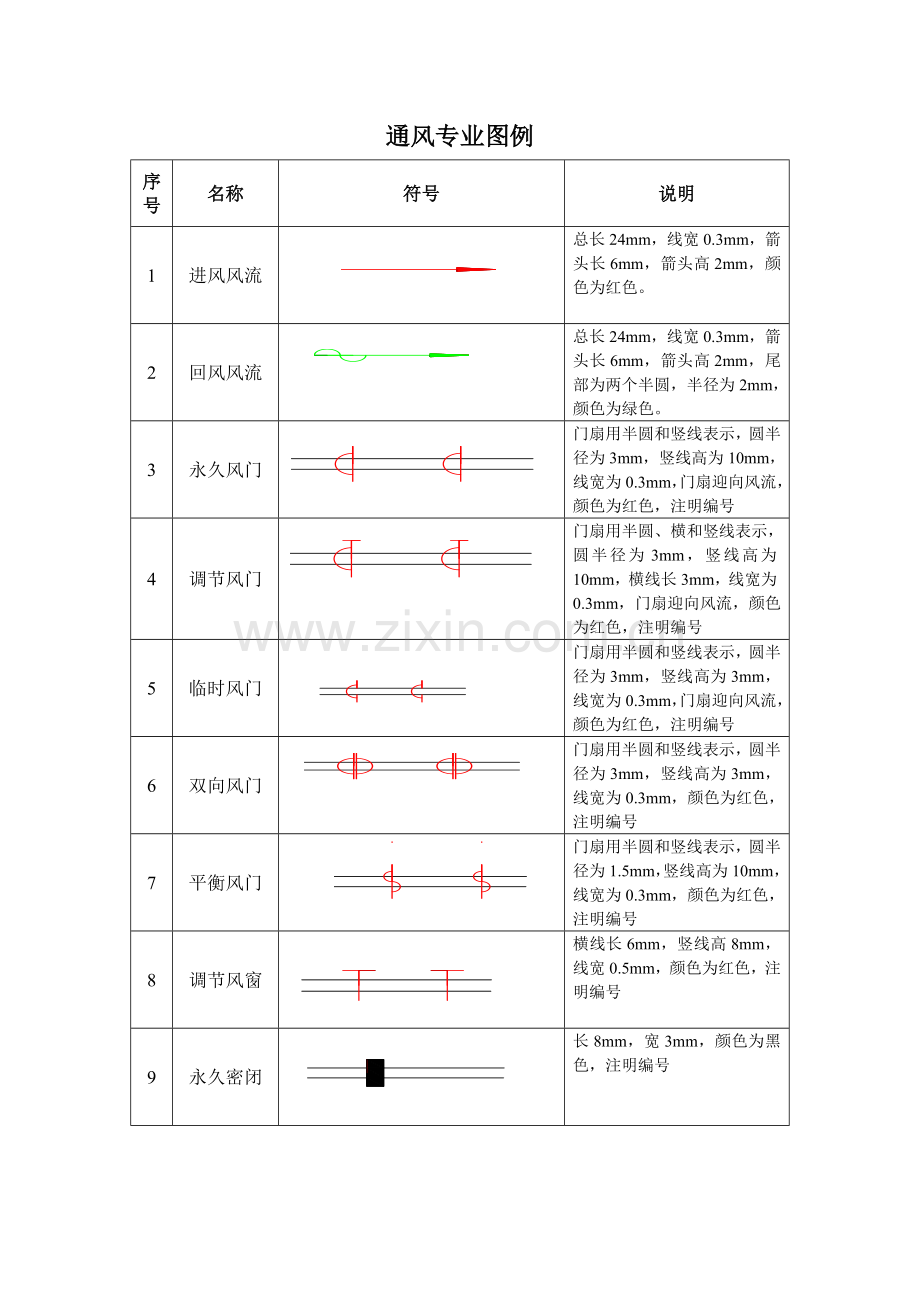

通风专业图例序号名称符号说明 1 进风风流总长24mm，线宽0.3mm，箭头长6mm，箭头高2mm，颜色为红色。 2 回风风流总长24mm，线宽0.3mm，箭头长6mm，箭头高2mm，尾部为两个半圆，半径为2mm，颜色为绿色。 3 永久风门门扇用半圆和竖线表示，圆半径为3mm，竖线高为10mm，线宽为0.3mm，门扇迎向风流，颜色为红色，注明编号 4 调节风门门扇用半圆、横和竖线表示，圆半径为3mm，竖线高为10mm，横线长3mm，线宽为0.3mm，门扇迎向风流，颜色为红色，注明编号 5 临时风门门扇用半圆和竖线表示，圆半径为3mm，竖线高为3mm，线宽为0.3mm，门扇迎向风流，颜色为红色，注明编号 6 双向风门门扇用半圆和竖线表示，圆半径为3mm，竖线高为3mm，线宽为0.3mm，颜色为红色，注明编号 7 平衡风门门扇用半圆和竖线表示，圆半径为1.5mm，竖线高为10mm，线宽为0.3mm，颜色为红色，注明编号 8 调节风窗横线长6mm，竖线高8mm，线宽0.5mm，颜色为红色，注明编号 9 永久密闭长8mm，宽3mm，颜色为黑色，注明编号序号名称符号说明 10 挡风墙长8mm，宽3mm，颜色为黑色，注明编号 11 临时密闭横线长4mm，竖线高8mm，线宽03mm，颜色为绿色，注明编号 12 测风站长8mm，宽8mm，线宽0.3mm，颜色为红色，注明编号 13 风桥横线长6mm，斜线长3mm，线宽0.3mm，颜色为红色，注明编号 14 主要通风机圆半径为4mm，横线长为12mm，线宽为0.3mm，颜色为红色，注明风机的型号、功率、风量、负压、角度 15 局部通风机圆半径为8mm，X表示风机功率，线宽为0.3mm，颜色为红色 16 风筒每节长度为10mm，竖线高为3mm，线宽为0.3mm，颜色为绿色 17 静压水池长20mm，高10mm，线宽0.5mm，XXX表示水池容量 18 防尘管路（100米一个三通）实线长8mm，线间距6mm，4寸以上管路为蓝色，2寸以上为红色，其他为绿色，线宽0.5mm 序号名称符号说明 19 防尘管路（50米一个三通）实线长8mm，线间距6mm，4寸以上管路为蓝色，2寸以上为红色，其他为绿色，线宽0.5mm 20 净化水幕 S表示手动，Z表示自动，矩形方框长20mm、宽10mm 21 转载点喷雾 S表示手动，Z表示自动，圆的直径为12mm 22 移架放煤喷雾 S表示手动，Z表示自动，xxx为安装喷雾支架个数，矩形方框长24mm、宽10mm 23 破碎机喷雾 x为喷嘴个数，圆直径为12mm 24 风水喷雾圆直径为12mm 25 爆破喷雾 S表示手动，Z表示自动，圆的直径为12mm 26 机组喷雾上角为外喷个数，下角为内喷个数，圆的直径为16mm 27 隔爆设施前者为水棚，后者为岩粉棚，右上方为设施个数，右下方为总容量（kg），矩形方框长24mm、宽12mm 28 加压泵矩形方框长24mm、宽10mm 序号名称符号说明 29 除尘风机矩形方框长24mm、宽10mm 30 注水孔矩形方框长12mm、宽10mm，直线长12mm 31 静压水过滤器矩形方框长24mm、宽10mm 32 加降尘剂装置矩形方框长24mm、宽10mm 33 DN150以下抽放管线宽为1mm，颜色：黄色 34 DN150-200抽放管线宽为1mm，颜色：橙色（40） 35 DN200-250抽放管线宽为1mm，颜色：品红 36 DN250-300抽放管线宽为1mm，颜色：青色 37 DN300-350抽放管线宽为1mm，颜色：蓝色 38 DN350-500抽放管线宽为1mm，颜色：红色序号名称符号说明 39 DN500-600抽放管线宽为1mm，颜色：绿色 40 DN600以上抽放管线宽为1mm，颜色：紫色 41 闸阀长10mm，宽6mm，线宽0.5mm，颜色：黑色 42 蝶阀长10mm，宽6mm，线宽0.5mm，颜色：黑色 43 孔板流量计长10mm，宽6mm，线宽0.5mm，颜色：黑色 44 真空表（流量计）长10mm，宽6mm，线宽0.5mm，颜色：黑色 45 自动放水器长10mm，宽8mm，线宽0.5mm，颜色：黑色 46 监测分站线宽0.3mm，颜色：红色 47 风速传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 48 甲烷传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准序号名称符号说明 49 一氧化碳传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 50 风机开停传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 51 烟雾传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 52 远程断电器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 53 负压传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 54 风门开关传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 55 风筒状态传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 56 温度传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准 57 流量传感器线宽0.3mm，颜色：红色，圆半径以实际不超过巷道宽度为准注：各个煤矿单位通风图符号一样，但说明不同。
