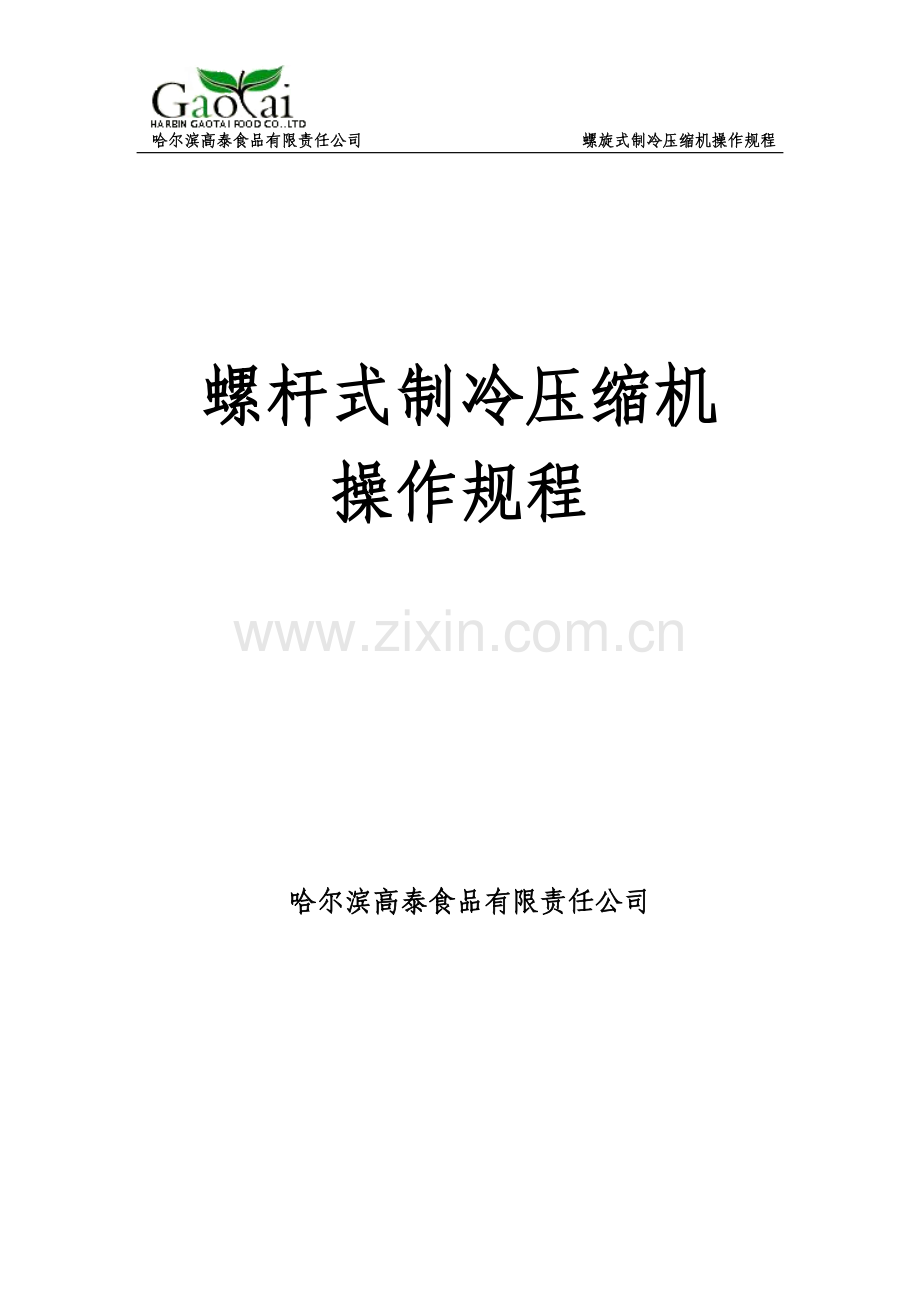

螺杆式制冷压缩机操作规程2013.1.21.doc

哈尔滨高泰食品有限责任公司 螺旋式制冷压缩机操作规程螺杆式制冷压缩机操作规程 哈尔滨高泰食品有限责任公司1.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。气路系统包括：吸气截止阀、吸气过滤器、吸气止回阀、排气截止阀等。油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。控制系统包括：启动柜、控制台。典型螺杆式制冷压缩机组流程见下图1-过滤器 2-吸气止回阀 3-螺杆式制冷压缩机 4-伸缩管（可以不设） 5-二次油分离器 6-排气止回阀 7油分离器 8-旁通管路 9-油粗过滤器 10-油泵 11-油冷却器 12-油精过滤器 13-恒压阀 14-油分配管 15-能量调节阀1.1螺杆式制冷压缩机螺杆式制冷压缩机是回转容积型压缩机，依靠气体进入机器后体积的缩小使气体密度急剧增加而使气态制冷剂压力升高。螺杆式制冷压缩机的机体内装有两只互相啮合的平行转子-阳转子和阴转子。当两转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。为使压缩机正常工作，需要向压缩机内喷油。向压缩机工作腔，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。1.1.1螺杆式制冷压缩机的工作过程螺杆式制冷压缩机的工作过程由吸气、压缩、排气三个过程组成，转子的具体工作过程见图单级螺杆式制冷压缩机内装有一对转子，主动转子4个齿，从动转子6个齿。两个转子装入机体中，由主动转子带动从动转子相互啮合而转动。当转子转动时，一对相互啮合的齿槽相通。图（a）表明转子进入吸气状态，当转子继续转动时，如图（b)所示，一对相互啮合的齿槽容积逐渐减少，使压力升高，形成了压缩过程。当压缩的齿槽与排气口相通时，见图（c)，压缩机开始进入排气状态，直到排气完了为止。阳转子每旋转一圈，压缩机完成4个吸气、压缩、排气过程。螺杆式制冷压缩机工作过程1.1.2螺杆式制冷压缩机的主要零部件螺杆式制冷压缩机由机体、转子、滑阀、轴封和连轴器五个部分组成。见图螺杆式制冷压缩机结构图1.1.2.1机体部分机体部件由吸气端座、机体、排气端座等组成，这些零件的材料为HT200。吸气端座上设置有轴向吸气口；机体内与两转子配合的内孔加工成“”字形，并设置有径向吸气口；排气端座上设置有轴向排气口。1.1.2.2转子部件转子分为主动转子（一般为阳转子）与从动转子（一般为阴转子），均采用QT600-3材料铸造，利用专用设备加工而成。转子采用QT600-3材料有利于吸收噪音。主动转子直接与电动机相连，转速为2960r/min，从动转子在主动转子的推动下转动，其转速为1973r/min。转子部件见图1.1.2.3滑阀部件滑阀部件的功能是调节压缩机的输气量。滑阀两圆弧表面上加工出了压缩机径向排气口，滑阀向排气口方向移动可以减载，降低压缩机输气量；滑阀向吸气口方向移动可以增载，提高压缩机输气量。根据使用工况不同（即内容积比不同）分别设置机组滑阀，其上所开径向排气口与各工况的容积比相对应（即与各工况对应），根据用户使用工况将其中一组滑阀装入机器上即可。利用滑阀能够实现制冷量的无级调节，调节范围在10100%之间。滑阀分组如下：序号内容积比内压力比（NH3）所适应的工况A2.63.3空调工况（+5/+40）B3.65标准工况（-15/+30）C57.5低温工况（-35/+35）能量调节是由滑阀位置的不同来实现的，滑阀的移动由油活塞带动。当电磁阀组开启、关闭时，油活塞左侧油压高，油活塞向右移动，即减载；当电磁阀组开启、关闭时，油活塞右侧油压高，油活塞向左移动，即增载；当电磁阀组均关闭时，油活塞不动，即定位。滑阀部件及能量控制原理见图螺杆制冷压缩机的能量调节机构1.1.2.4轴封部件轴封为机械式密封，结构可参见图。轴封的冷却及润滑均由高压油来完成，进入的润滑油压力比排气压力高0.150.30MPa。由于轴封是在较高的压力区工作，所用摩擦材料具有足够的刚性和强度，静环选用耐压强度较高的碳化硅，动环用石墨制成，它的弹性模数较大，其密封口经研磨及抛光加工，可达较高的光洁度。密封圈为O形环，材料为丁氰耐油橡胶（用于氨机）或氯醇橡胶（用于氟机）。1.1.2.5联轴器部件压缩机联轴器分为柱销式联轴器和膜片式联轴器两种，两者均属于挠性联轴器。柱销式联轴器由两半联轴节和飞轮构成，材料为45号钢，传动芯子为耐油硬橡胶。膜片式联轴器的膜片由特制的高强度不锈钢薄片制成，具有特异的挠性和疲劳寿命，可吸收机组机械不对中、热变形、扭曲、高速、轴位移产生的复合应力。在设计中考虑了联轴器重心位置、转动惯量，制造中经过动平衡校正。联轴器装拆方便，无需移动机器，无需润滑，便于维护检修轴封。联轴器的结构见图1.2油路系统本机组所选用螺杆式制冷压缩机是单级喷油螺杆式制冷压缩机，向压缩机内喷入的润滑油量为压缩机理论排气量的0.51%。润滑油在机器内起润滑、冷却、密封和消音的作用。油路系统包括：高效油分离器、油冷却器、油泵、油粗过滤器、油精过滤器、恒压阀、平衡管及阀门等等。油路系统图如图1.2.1油分离器作用：分离出压缩机排气中所夹带的润滑油，使进入冷凝器的高压气体制冷剂纯净，减轻润滑油膜对传热的不良影响，降低润滑油的消耗，同时建立必需的油液位差，为油冷正常工作提供保证。结构：卧式油分，压缩机所排出的高压气体经排气管转向，进入油分空间后进行减速、反向，分离大部分润滑油，这是第一次分离；制冷剂气体经过桶体流向高效油分滤芯时，润滑油微粒与桶壁吸附及重力沉降，完成第二次分离；制冷剂气体进入高效油分滤芯，经吸附、凝聚除去其余的油，这是第三次分离。分离出润滑油的洁净制冷剂最后排出油分离器进入冷凝器。见图。油分离器上设有电加热器、安全阀、视油镜、液位开关、防气阀、回油阀、旁通阀以及排污阀。在运行过程中，手动旁通阀应保持开启状态。注意：电加热器的用途是在油温低时给油加热，当油分离器无油时不能给加热器通电，否则会损坏加热器。运行过程中应确保安全阀之前的截止阀处于开启状态。回油阀应常开，在回油时利用视油镜之后的通阀开度控制回油量。1.2.2油冷却器作用：经油分离器分离出的润滑油，处于较高温度状态，无法直接喷入压缩机起冷却、润滑作用。油冷却器的作用就是使这些润滑油冷却下来，以便循环使用。结构：卧式壳管式换热器，壳程为油，管程为水，见图。因折流板的作用，油在管壳之间转折，多次纵横掠过换热器。润滑油的流速约为0.50.8米/秒。冷却水自端盖下部入水口进入油冷却器，从上部出水口流出油冷却器，最高进水温度不应高于32，传热管为无缝钢管。油冷却器上分别设有排气口、排水口、排污口、平衡放气口。平衡放气口连接平衡管与油分离器相通，运行时应定期开启平衡放气阀，放出油冷却器上侧的气体然后关闭该阀。在冬季等气温较低的情况下，停用冷冻机时，应放出水侧的水，以防冻结，造成损坏。制冷剂冷却型油冷却器1-进油口 2-出油口 3-制冷剂进口 4-制冷剂出口1.2.3油粗过滤器作用：清除润滑油中的较大尺寸杂质颗粒，使进入油泵的润滑油相对清洁，同时减轻油精过滤器的负担，以保证油泵及压缩机润滑良好，工作正常，避免磨损。结构：外壳为无缝钢管，过滤芯为不锈钢丝网制成的圆筒形结构，端盖可拆卸，用于更换、清洗过滤芯。过滤芯应定期清洗。清洗时，可用压缩空气吹过滤芯，使其附着的杂质颗粒脱落，然后再浸入煤油中清洗，最后用压缩空气吹除干净即可。清洗工作应在停机时进行。油粗过滤器上设有放气阀、排污口。示意图见图。其中，在机组形成真空后，可以利用此放气阀加油。1.2.4油精过滤器作用：进一步清除润滑油中小尺寸的杂质颗粒，最后确保进入压缩机的润滑油非常清洁，以保证压缩机轴承、转子轴封等摩擦点润滑良好，工作正常，减低磨损。结构：与油粗过滤器相似，但构成过滤器的不锈钢丝网更细密。过滤芯应定期更换，更换工作应在停机时进行。1.2.5油泵作用：供给各润滑点压力油，润滑个摩擦部件及驱动油压控制系统零部件动作。结构：转子泵或齿轮泵，自带电动机驱动。使用：初次启动前，应确保吸油管内充满润滑油，检查油泵旋转方向是否正确，可利用点动方法检验。正常工作时，油温最高不超过65。运转中，若出现噪声过大现象及油压力表指针抖动或摆动过大的情况时，应检查油粗过滤器是否堵塞和吸油管是否有气体存在，如有上述情况应及时排除。1.2.6恒压阀作用：自动调节油泵的排油压力，使油压比压缩机排气压力高0.150.3MPa。当油泵压力偏高时，该阀将自动增大流量，使压力降低；反之，当油泵排油压力偏低时，将自动减少流量，使压力升高。结构：该阀的开关是由阀内部的活塞上下移动来实现的。活塞两端分别感受进口油压与出口油压，活塞在弹簧力的作用下移动，可以改变油的流量，从而保证油泵两端的压差。阀的进口端与油泵的出口相连，出口端与油泵进口相连。注意：该阀的设定值出厂前已调好，如使用过程中需要另行设定应有专业人员操作。1.3气路系统机组的气路系统包括：吸气截止阀、吸气过滤器、吸气止回阀、排气接管、排气止回阀、排气截止阀、旁通阀、电磁阀、安全阀等等各组成部件的结构及功能如下：1吸气截止阀7旁通电磁阀2吸气过滤器8放气阀3吸气止回阀9安全阀4排气止回阀10压缩机5排气截止阀11排气阀6旁通阀1.3.1吸排气截止阀吸排气截止阀有直角式和直通式两种，为钢制法兰截止阀，阀口处镶嵌了聚四氟乙烯密封圈，注意关闭阀门时不要以猛力冲击关闭。1.3.2吸气过滤器壳体由无缝钢管制成，过滤芯以不锈钢丝网制成，气体由网内流向网外，将脏物留在网内，使进入压缩机的气体干净。见图。吸气过滤器体上设有加油阀，用于在机器运转中加油，加油时应使吸气压力低于大气压力，并控制加油速度不能太快。1.3.3吸排气止回阀止回阀为立式结构，作用是防止气体倒流。外形见图，阀芯靠自身重力及软弹簧的弹力压在阀口上，阀口处镶嵌了聚四氟乙烯密封圈。1.3.4排气止回截止阀LG25系列机组中的排气截止阀和排气止回阀由止回截止阀代替。这是一种组合阀，集合了止回阀和截止阀的功能。当阀门开启时相当于止回阀；当阀门关闭时相当于截止阀。阀体用钢管焊接而成，外观呈角式结构。阀体内的阀口处镶嵌了聚四氟乙烯密封圈。气体流动方向为下进侧出。1.3.5旁通管路旁通管路的作用是在压缩机停机过程中，使压缩机吸气管和排气管短路，平衡吸排气压力，防止压缩机倒转。旁通关路包括压缩机上的首栋旁通发、油分离器上的手动旁通阀及电磁阀，三者之间串联连接，其中两个手动旁通阀常开，电磁阀常闭。在压缩机的停机过程中，是通过打开电磁阀来打开旁通管路的。在压缩机正常运转阶段，电磁阀关闭，即旁通管路关闭。1.4自动控制及自动保护系统机组的自动控制及自动保护系统由压缩机启动控制柜和自动控制台组成，可以实现机组的自动启动、停职、能量调节、安全保护、声光报警计数值显示等。自动控制及自动保护系统的工作条件及工作过程详见SCC40螺杆压缩机控制器操作与设置手册。2安装及开机前的准备2.1安装在设备运抵现场后，应首先检查机器外观，不应有碰撞等损坏现象发生。在运输、吊运、安装过程中，都应注意，杜绝碰撞发生。2.1.1基础机组两端的最小维修空间不小于900mm。对基础的要求是：能承受整个压缩机组的重量；具有一定的质量，减弱压缩机的振动。若机组安装在楼上时，应预防机组振动传给建筑物，为此需作减震处理。当然，机组水平振动会略有增加。机组安装在地面上时，基础采用混凝土浇灌，基础尺寸见图在设置好预留孔后，基础浇灌应连续进行，中间不要间断，浇灌完毕经710天后，方可安装机组。2.1.2机组的吊装机组可以用起重机或叉车通过钢丝绳吊住机组的吊耳，切勿硬吊油分离器及油冷却器的外壳或公共底座。起吊时不允许利用压缩机和电动机上的吊环螺栓。2.1.3机组的安装将地脚螺栓孔内的碎石泥土清理干净，不允许有积水存在。对基础进行外观检查，应无裂纹、蜂窝、空洞等缺陷。在基础检查合格后，方可吊装机组。将机组起吊至基础之上。在预留的地脚螺栓孔两侧放置垫铁组，每组垫铁有两块斜铁和一块平铁，以便调节机组的水平。在找正及找水平工作完成以后，以混凝土浇灌将地脚螺栓固定。应边浇注边搅拌，以使混凝土填实，防止气泡夹层。待混凝土干固后，旋紧地脚螺栓，最后以垫铁再次找水平，当确认无误后固定垫铁（如电焊法）。填满机组公共底座与基础间空隙，抹光基础。2.1.4管路连接所需的吸气、排气管路等按所需长度准备好，内部的氧化皮等应彻底清理干净。准备好必要的管路支架。连接吸气、排气系统管路，不可强制连接，以免造成连接件的变形和机器与电动机中心的偏移。油分离器上安全阀出口接至室外安全地方。连接油冷却器的进出水管路。在系统试压和真空实验合格后，吸气管路包扎绝热层，吸、排气管路涂上代表压力范围的颜色，将各管路紧固在管路支架或吊架上2.1.5电气接线电气线路的连接和要求见电控使用说明书。2.1.6联轴器找正开机前，电动机与压缩机之间的联轴器必须重新找正，要求达到：中心线同心度误差不大于0.075mm，轴线斜度不大于0.03。2.2开机前的准备2.2.1系统排污机组在出厂前已进行过排污。系统排污时，机组可不做此项工作；个设备在接入系统前应是密闭和洁净的，但在安装前仍应以压缩空气吹净其内所残存的污物；对于已经安装完毕的制冷系统，在试漏前应以0.6MPa的压缩空气吹净存在于设备及管路内的污物，污物由各设备的排污口排出，污物不得吹入压缩机内部；污物排净后，将各设备的排污口封闭。2.2.2系统试漏检验制冷设备在出厂前均做过气（水）压、气密试验，设备本身全部达到了强度及气密性的要求，在安装完毕后所进行的系统试验主要针对各设备的连接部分，如阀门、接头、接管等等。试漏的试验压力如下：高压系统试验压力气压1.8MPa低压系统试验压力气压1.2MPa试漏过程的注意事项：1. 试压所需的压缩空气，一般应有其它压缩机提供，空气应洁净干燥。2. 试验时安全阀上的角式截止阀应关闭，试验完成后再打开截止阀。3. 试验时系统上所有设备上的阀门，除通向大气的阀门外，均应全部开启。4. 当系统达到抵押系统试验压力后，应关闭机组的吸气截止阀和节流阀组，防止高压系统的气体渗入低压系统。5. 用肥皂水涂抹各焊缝及连接部位，检查是否有渗漏现象。6. 在试验压力下，保持24小时，当外界气温没有大的变化时，试验压力在开始6小时允许下降0.03MPa，在以后的18小时应保持压力不变。7. 如必须用螺杆压缩机组加压时，运转应间断运行，使其排气压力不超过1.8MPa，排气温度不超过100，且应注意压缩机各部的温升不要过高。2.2.3系统真空试验系统做真空试验的目的是，检查系统在真空下的密封性以及为充入制冷剂、润滑油作准备。采用真空泵抽真空，当系统被抽到绝对压力小于5.3KPa时，保持24小时压力回升不超过0.67KPa。2.2.4加油首次加油，可以在系统形成真空的情况下，利用机组的加油阀（油过滤器上的放气阀）加油：关闭机组中吸气截止阀和油过滤前的截止阀，油过滤器上的放气阀与加油管相连，开启油泵。机组的加油量，应保证油冷却器充满后，油分离器有约1/3高度的油位，可以从油分离器的视油镜观察。开启油泵一段时间，打开油分离器与油冷却器之间的平衡放气阀，进一步观察油面有无大波动，无波动即完成了首次加油，否则继续加油，直至合格。所加油应符合附表1GB/T16630-1996冷冻机油中N46冷冻机油的规定。机组运行中的加油见压缩机检修后更换润滑油。2.3充入制冷剂制冷剂必须符合有关质量标准的规定，加制冷剂前应将制冷剂与瓶称重，以便计算所充入制冷剂的重量。充入制冷剂是在系统真空试验完成后，利用真空充入，步骤如下：关闭制冷机组的吸气截止阀、排气截止阀和与大气连通的阀门，开启系统中各设备的阀门，将制冷剂瓶连接在调节站的充液接头上，暂不拧紧，制冷剂瓶底朝上倾斜放置；稍许开启一下制冷剂瓶上阀门，将连接管内的空气排出，然后拧紧充液接头；开启调节站的充液阀及制冷剂瓶的阀门，制冷剂在瓶内压力作用下自动进入系统；系统中压力上升，充入制冷剂的速度减慢，这时可以按开车过程开动压缩机使蒸发系统压力降低，除储液器的出液阀应关闭外，系统中的阀门应与机器正常工作时一样开或关，向冷凝器供水，这时制冷剂大部分进入储液器，当充液量达到计算需求量或当液位达到3/4高度时，即可停止充液。充氟利昂工质时应接在干燥过滤器前。根据各设备应充入的制冷剂重量，计算出总的充入量。各设备应充入的制冷剂重量参照表。不同设备的制冷剂充装量设备名称冷凝器储液器蒸发器气液分离器液体管路横排管（库内）立排管（库外）制冷剂加入量15%70%50%20%100%90%80%3.操作3.1第一次开机以手动控制机组为例。第一次开机必须首先检查机组各部及电气元件的工作情况。检查项目如下：拆下电动机与压缩机之间的联轴器，检查电动机旋转方向是否正确，从电机轴端看，电机为逆时针旋转；检查压缩机能否用手盘动（应盘动自如，无卡阻现象），然后重装联轴器。检查油泵的旋转方向是否正确。合上电源开关，按报警试验钮，警铃响；按消音钮，报警解除。按电加热按钮，加热灯亮；确认电加热器工作后，按加热停止钮，加热停止灯亮。检查水泵的启动、停止按钮及指示灯是否正常。按油泵启动按钮，油泵灯亮，油压建立在0.50.6MPa。能量调节柄扳向加载位置，吸气端能量调节指示表针向加载方向旋转，证明滑阀加载工作正常，然后能量调节柄扳向减载位置，指示表针向减载方向旋转，最后停在“0”的位置上。注意：机组送电时，严禁接触压缩机联轴器。检查各自动安全保护断电器，各保护项目的调定值如下：排气压力高保护：1.57MPa喷油温度高保护：70油压与排气压力差低保护：0.1MPa油精滤器前后压差高保护：0.05MPa 在对上述项目进行检查之后，可按以下步骤开车：1 打开吸、排气截止阀；2 滑阀指针在“0”的位置上，即10%负荷位置；3 氟利昂机组按电加热按钮，加热灯亮，油温升至30后，按加热停止钮；4 按水泵启动钮，为油冷却器供水（油温低时可停止向油冷供水）；5 按油泵按钮启动油泵；6 5秒到10秒钟后，油压与排气压力压差可达0.150.6MPa，按主机启动按钮，压缩机启动；7 调节压缩机能量在50%左右位置，油温达40后，可增载至100%；压缩机进入运转状态时，油压差应保持在0.150.3MPa，如油压差偏离此范围，可以通过恒压阀进行调节（参见恒压阀）；8 压缩机运转的压力、温差正常，可运转一段时间，这时应检查各运动部位、测温、测压点密封处，如有不正常情况，应停机检查；9初次运转，时间不宜过长，30分钟左右，然后可以停机。顺序为能量调节柄打在减载位置，使滑阀退到“0”，按主机停机按钮，停主机，停油泵，停水泵，完成了第一次开机过程。3.2正常开机对于手动制冷机组，开机过程与第一次开机过程相同。对于自动控制制冷机组，操作步骤请参照SCC40螺杆压缩机控制器操作与设置手册，开机前需人工完成的工作如下：1. 检查油分离器中油位是否合适（应在上侧视油镜位置）；2. 打开吸排气截止阀、手动旁通阀；3. 打开油路系统上除通向大气之外的所有阀门；4. 向油冷却器供水（油温低时可停止向油冷供水）；5. 在主电机开始启动运转时，应缓慢增载，调节压缩机能量在50%左右；当油温达40后可增载至100%。3.3正常停机手动制冷机组的停机过程与第一次开机的停机过程相同。自动制冷机组的停机步骤请参照SCC40螺杆压缩机控制器操作与设置手册，停机后需人工完成的工作如下：1. 关闭排气截止阀；2. 关闭油冷却器进出水阀门；3. 切断电源。3.4运转过程中注意事项1.观察并记录吸气压力、吸气温度、排气压力、排气温度、油压力、油温度等数据。2.如果由于某项安全保护动作自动停机，一定要在查明故障原因后方可开机，绝不能随意采用改变调定值的方法再次开机。3.突然停电造成主机停机时，由于旁通电磁阀没能开启，在排气与吸气的压差作用下，压缩机可能出现倒转现象，这时应迅速关闭吸气截止阀。4.如果在气温较低的季节开机，应首先开油分离器上的电加热并启动油泵使油循环，然后才能开机。5.正常油位-油分离器内的正常油位在上侧视油镜与下侧视油镜之间，每次开机前应保证这一点。开机后油位可能下降，但低到一定程度时，液位开关能给出信号，自动停机。操作者应经常注意油位是否适合，必要时给予补油。6.运转中加油-压缩机正常运转过程中，调解吸气截止阀，使吸气压力略低于大气压力。加油管一端接吸气过滤器上的加油阀，另一端插入油桶中，缓慢开启压缩机吸气过滤器上的加油阀，即可进行加油。加油速度必须较慢，注意机器的声音变化，当压缩机出现异常声响或振动时，关小加油阀开启度。3.5停机期间保护措施1.如果在气温较低的季节长时间停机，应将油冷却器等用水设备中的存水放净，防止设备受冻损坏。2.如果长时间停机，应每周开动油泵10分钟，让润滑油遍布压缩机内部。3.每周盘一次联轴器，这将有助于避免轴承的剥蚀。4.如果停机超过3个月，除了上述措施外，还要每3个月开动机组一次，运转时间约30分钟。4故障及其消除方法VLG系列可调内容积比螺杆式制冷压缩机组常见问题现 象原 因处理方法1.启动负荷过大或根本不能启动滑阀未停到0位使滑阀停到0位压缩机内充满了润滑油或液体制冷剂按转动方向盘动压缩机，排出积液或积油部分运动部件严重磨损或烧伤拆卸检修及更换零部件电压不足检查电网电压值2.机组发生不正常振动机组地脚螺栓未紧固旋紧地脚螺栓压缩机与电动机不同轴重新找正因管道振动引起机组振动加剧加支撑点或改变支撑点过量的液态制冷剂被吸人机体内调整系统供液量，关小吸气截止阀滑阀不能定位而且振动检查油活塞及增减载阀是否泄漏吸气腔真空度过高开大吸气截止阀3.压缩机运转后自动停机自动保护及自动控制 元件调定值不能适应工况的要求检查各调定值是否合理，适当调整控制电路内部存在故障检查电路，消除故障过载检查原因并消除4.制冷能力不足滑阀的位置不合适或其它故障检查指示器并调整位置，检修滑阀吸气过滤器堵塞拆下吸气过滤器的过滤网清洗机器不正常磨损，造成间隙过大调整或更换零件吸气管线阻力损失过大检查阀门(如吸气截止阀或止回阀)高低压系统间泄漏检查旁通管路喷油量不足，不能实现密封检查油路系统排气压力远高于冷凝压力检查排气系统管路及阀门，清除排气系统阻力。吸气截止阀未全开全开5.压缩机运转时能级无法定位唇型密封损坏更换O形圈损坏更换增载、减载电磁阀内漏检查原因并消除6.运转中机器出现不正常响声转子齿槽内有杂物检修转子及吸气过滤器止推轴承损坏更换轴承轴承磨损造成转子与机壳间的摩擦更换轴承滑阀偏斜检修滑阀导向块及导向柱运动部件连接处松动拆开机器检修，加强防松措施7.排气温度或油温度过高压缩比较大降低排气压力和负荷油冷却器效率下降清除油冷却器传热面上的污垢，降低水温或增大水量吸入严重过热的蒸气向蒸发系统供液喷油量不足提高喷油量空气渗入制冷系统排出空气，检查空气渗入部件8.排气温度或油温度下降吸入湿蒸气或液体制冷剂减少向蒸发系统的供液量，关小吸气截止阀连续无负荷运转检查滑阀排气压力异常低降低冷凝器的冷凝能力、减小供水量9.滑阀动作太快手动阀开启过大适当关闭进油截止阀10.滑阀动作不灵活或不动作电磁阀动作不灵检修电磁阀油管路系统堵塞检修手动阀关闭打开进油截止阀油活塞卡住或漏油检修11.压缩机机体温度过高吸气严重过热降低吸气过热度旁通管路泄漏检修旁通管路及阀门摩擦部位严重磨损检修及更换零部件压缩比过高降低排气压力及负荷12.压缩机轴封泄漏轴封供油不足造成损坏检修装配不良检修O形圈损坏更换新件动环与静环接触不良拆下重新研磨油少 增加油量 13.油压低于排气压力太多油粗过滤器脏堵清洗油粗过滤芯油精过滤器脏堵清洗油精过滤芯油路阀门开启度小 开大阀门 14.回油速度低或不流动回油阀堵塞检修回油阀油路阀门开启度小 开大阀门 15.油消耗量大回油过滤器脏堵清洗回油过滤器芯回油管脏堵清除回油管内的污物油分离器效率下降更换油分离芯二级油分离器内积油过多，油位高放油、回油，控制油位排气温度过高，油分离效率下降降低油温16.油面上升过量的制冷剂进入油内提高油温，加速油内制冷剂蒸发油分离器出油管路堵塞检修、清理17.停机时压缩机反转吸气及排气管路上的止回阀关闭不严检修，消除卡阻现象防倒转的旁通管路堵塞检修旁通管路及电磁阀18.压缩机吸入气体温度高于应有温度系统制冷剂不足，吸入气体过热度较高向系统内充入制冷剂调节阀及供液管堵塞检修及清理调节阀开度小加大供液量吸气管路绝热不良检修绝热层，必要时更换绝热材料 19.压缩机吸入气体温度低于应有温度系统液体制冷剂数量过多停止或减少供液量调节阀开度大减小开度20.冷凝压力过高冷却水量不足加大水量冷凝器结垢清洗、除垢系统中不凝性气体含量过多放空气螺杆常见问题现 象原 因处理方法 1.启动负荷过大或根本不能启动滑阀未停到0位使滑阀停到0位压缩机内充满了润滑油或液体制冷剂按转动方向盘动压缩机，排出积液或积油部分运动部件严重磨损或烧伤拆卸检修及更换零部件电压不足检查电网电压值2.机组发生不正常振动机组地脚螺栓未紧固旋紧地脚螺栓压缩机与电动机不同轴重新找正因管道振动引起机组振动加剧加支撑点或改变支撑点过量的液态制冷剂被吸人机体内调整系统供液量，关小吸气截止阀滑阀不能定位而且振动检查油活塞及增减载阀是否泄漏吸气腔真空度过高开大吸气截止阀3.压缩机运转后自动停机自动保护及自动控制元件调定值不能适应工况的要求检查各调定值是否合理，适当调整控制电路内部存在故障检查电路，消除故障过载检查原因并消除4.制冷能力不足滑阀的位置不合适或其它故障检查指示器并调整位置，检修滑阀吸气过滤器堵塞拆下吸气过滤器的过滤网清洗机器不正常磨损，造成间隙过大调整或更换零件吸气管线阻力损失过大检查阀门(如吸气截止阀或止回阀)高低压系统间泄漏检查旁通管路喷油量不足，不能实现密封检查油路系统排气压力远高于冷凝压力检查排气系统管路及阀门，清除排气系统阻力。吸气截止阀未全开打开5.运转中机器出现不正常响声转子齿槽内有杂物检修转子及吸气过滤器止推轴承损坏更换轴承轴承磨损造成转子与机壳间的摩擦更换轴承滑阀偏斜检修滑阀导向块及导向柱运动部件连接处松动拆开机器检修，加强防松措施6.排气温度或油温度过高压缩比较大降低排气压力和负荷油温过高清除油冷却器传热面上的污垢，降低水温或增大水量吸入严重过热的蒸气向蒸发系统供液喷油量不足提高喷油量空气渗入制冷系统排出空气，检查空气渗入部件7.排气温度或油温度下降吸入湿蒸气或液体制冷剂减少向蒸发系统的供液量，关小吸气截止阀连续无负荷运转检查滑阀排气压力异常低降低冷凝器的冷凝能力、减小供水量8.滑阀动作不灵活或不动作电磁阀动作不灵检修电磁阀油管路系统接头堵塞检修手动阀关闭打开进油截止阀油活塞卡住或漏油检修9.压缩机机体温度过高吸气严重过热降低吸气过热度旁通管路泄漏检修旁通管路及阀门摩擦部位严重磨损检修及更换零部件压缩比过高降低排气压力及负荷油少 增加油量 10.压缩机轴封泄漏轴封供油不足造成损坏检修装配不良检修O形圈损坏更换新件动环与静环接触不良拆下重新研磨11.油压低于排气压力太多油粗过滤器脏堵清洗油粗过滤芯油精过滤器脏堵清洗油精过滤芯油路阀门开启度小 开大阀门 12.回油速度低或不流动回油阀堵塞检修回油阀油路阀门开启度小 开大阀门 13.油消耗量大回油过滤器脏堵清洗回油过滤器芯回油管脏堵清除回油管内的污物油分离器效率下降更换油分离芯二级油分离器内积油过多，油位高放油、回油，控制油位排气温度过高，油分离效率下降降低油温14.油面上升过量的制冷剂进入油内提高油温，加速油内制冷剂蒸发油分离器出油管路堵塞检修、清理15.停机时压缩机反转吸气及排气管路上的止回阀关闭不严检修，消除卡阻现象防倒转的旁通管路堵塞检修旁通管路及电磁阀16.压缩机吸入气体温度高于应有温度系统制冷剂不足，吸入气体过热度较高向系统内充入制冷剂调节阀及供液管堵塞检修及清理调节阀开度小加大供液量吸气管路绝热不良检修绝热层，必要时更换绝热材料17.压缩机吸入气体温度低于应有温度系统液体制冷剂数量过多停止或减少供液量调节阀开度大减小开度18.冷凝压力过高冷却水量不足加大水量冷凝器结垢清洗、除垢系统中不凝性气体含量过多放空气5检修5.1正常装配间隙表装配间隙项目单位JZLG12.5JZLG16JZLG20JZLG25转子排气端面与排气端座mm0.040.060.080.100.080.100.120.15主轴颈与主轴承孔mm0.0250.04150.030.0460.03250.04750.040.058主轴承外径与机体轴承孔mm0.030.050.016-0.0090.013-0.0060.015平衡活塞与平衡活塞套mm0.030.050.0360.0650.0360.06450.050.08滑阀与滑阀座孔mm0.040.080.0180.0310.02150.0430.0150.037平衡活塞套与机体孔mm0.060.090.060.130.0220.0620.0220.054阴阳转子啮合线处mm0.040.080.030.080.080.100.0450.105.2检修期限螺杆压缩机组的检修期限和很多因素有关，如使用条件、日常维护、操作等等，不能作硬性规定，下表所列时间仅供使用单位检修参考。表检修项目及期限项目检修内容期限备注压缩机年度检验1年大修3年电动机拆卸检修及换件轴承加油2年见电动机使用维护说明书联轴器检查电动机与压缩机同轴度1年油分离器清洗内部2年油冷却器清除水垢、油污6个月视水质及污垢情况而定油泵试漏检验1年油过滤器及回油过滤器清洗6个月首次开机不在此限，首次开机100150小时即应清洗吸气过滤器清洗6个月首次开机不在此限，首次开机100150小时即应清洗滑阀动作检查36个月安全阀检验1年止回阀检修2年吸排气截止阀检修2年 压力表阀检修2年压力表校验1年温度计校验1年压力传感器校验6个月参见说明书温度传感器校验6个月参见说明书电气设备动作检查3个月参见说明书自控系统3个月上述检修期限是指正常运转条件下的维修周期，这一维修周期不能视为机器运转的保险期，如运转中间发生事故，更不能受上述期限所约束。压缩机进行年度检验的目的在于，如果发现滚动轴承、止推轴承、平衡活塞套、轴封出现严重磨损，应该及时更换，避免更大的损失，不能迁就。压缩机运行3年需要大修，角接触推力轴承必须更换。5.3压缩机的检修如果压缩机必须进行检修时，检修过程中注意以下几点：a. 滑阀卸载到0位。b. 转子部件上的零件有的外形相似，但不可混用，拆卸过程中应做好标记，分清阳转子与阴转子、吸气端与排气端。c. 在重新装配时，更换损坏的O型圈、止动垫片、圆螺母。d. 不同轴承之间零件不能互换。e. 更换新的O型圈时，一定要涂油。5.3.1拆卸前准备工作a.切断电源。b.关闭排气截止阀、吸气管路截止阀，然后将机组减压。c确认所有起吊设备（包括钢索、吊耳、吊环等等）都安全可用。d准备一个洁净的场地进行维修工作。5.3.2拆卸1.从压缩机组上拆下联轴器防护罩、吸气过滤器、吸气止回阀、油管、联轴器、压缩机地脚螺栓之后，将压缩机吊运至维修工作场地。2.拆下能量指能指示器外罩、电气元件，在油缸下放油槽。3.取下定位销后，平行取下吸气端盖，取出油活塞。4.取下定位销后，拆下吸气端座。5.拆下轴封盖，取出轴封静环、动环组。6.取出定位销后，拆下排气端盖。7.松开圆螺母，拆下止推轴承，特别注意做好装配记号。8.取出主动转子，利用专用吊环螺丝，将主动转子轻轻地平衡地取出，这时从动转子是附着转动的，需转动主转子。9.利用吊环螺丝取出从动转子。10.取出定位销后，拆下排气端座。11.取出滑阀。5.3.3检查1.凡属于不太严重的磨损及拉毛现象，均可由钳工用油石磨光，也可在机床上磨光。如果在机床上磨光
