湘樟小区1#栋
屋面节能工程卷内目录
一、 材料汇总、产品合格证及试验报告
二、 施工技术交底记录、施工方案
三、 隐蔽记录、检验批、分项工程

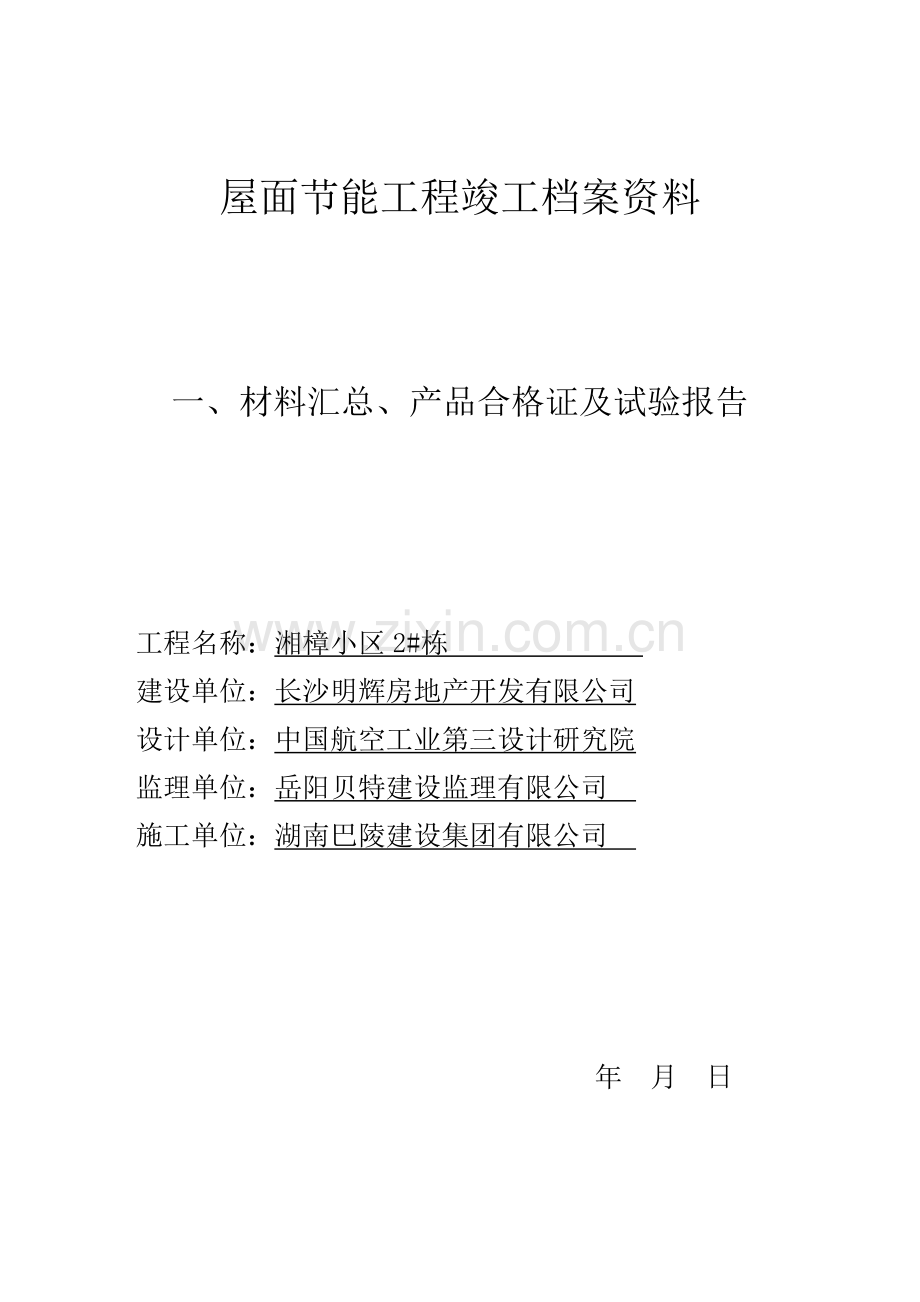

屋面节能工程竣工档案资料
一、材料汇总、产品合格证及试验报告
工程名称：湘樟小区2#栋
建设单位：长沙明辉房地产开发有限公司
设计单位：中国航空工业第三设计研究院
监理单位：岳阳贝特建设监理有限公司
施工单位：湖南巴陵建设集团有限公司
年 月 日
建筑安装材料、设备及
配件产品进场验收记录
工程名称：湘樟小区2#栋 200 年 月 日 共 页第 页
序
号
产品名 称
生产厂 家
规格型号
单
位
进场数 量
有无质量证明书
外观质量是否合格
是否抽样送检
施工单位
验收人
旁站监督人
1
XPS挤塑聚苯XPS挤塑聚苯板
长沙长红医疗器械有限公司
1800*600*50mm
㎡
1000
有
合格
是
注：质量证明书系指该产品出厂前的质量检验报告：外观质量系 监理(建设）项目部（章）
指国家标准规定该产品的外观质量；是否抽样送检是指按国家规 年 月 日
定需进行物理力学等安全、功能性检（试）验的产品是否抽样送
检。
复（试）验报告汇总表
工地名称：湘樟小区1#栋
复验材料
复验批次
复验结果
XPS挤塑聚苯板
1批
合格
工程材料/构配件/设备报审表
工程名称：湘樟小区2#栋 编号:
致:岳阳贝特建设监理有限公司 （监理单位）
我方于 年 月 日进场的工程材料/构配件/设备数量如下(见附件).
现将质量证明文件及自检结果报上,拟用于下述部位: 屋面保温
请予以审核.
附件:
样品名称：XPS挤塑聚苯XPS挤塑聚苯板
厂家：长沙长红医疗器械有限公司
规格型号：1800*600*50mm
数量：1组
以上材料经我项目经理部自检，符合国家有关材料标准，自检合格。
项 目 经 理:
施工单位(章):
年 月 日
审查意见:
经检查上述工程材料/构配件/设备,符合/不符合设计文件和规范的要求,准许/不准许进场,同意/不同意使用于拟定部位.
总/专业监理工程师:
监 理 项 目 部(章):
年 月 日
湘质监统编
见证取样送检委托书 施2002-31
工程名称：湘樟小区2#栋 年 月 日
产品名称： XPS挤塑聚苯XPS挤塑聚苯板
试验项目：常规试验
规格型号
1800*600*50mm
出厂批（炉、编）号
/
进场批量（吨、个、件、）
1000块
有无出场质量证明书
有
出厂质量等级
合格
出厂日期
生产厂名
长沙长红医疗器械有限公司
供应商名
长沙卢浮宫建材有限公司
样品编号
/
代表部位（层次、轴线）
屋面
样品重量
/
样品单件数
1组
取样人签名
见证人签名
收样人签名
施工单位：湖南巴陵建设有限公司
联系电话：13807315553
建设单位：长沙明辉房地产开发有限公司
检测单位：
取样说明：
监理（建设）项目部（章）
年 月 日
注：1、本委托书一式三份，监理（建设）、施工、检测各一份;
2、施工单位应将本人委托书及其检测试验报告一并归档；
3、见证人签名处应加盖见证人单位章；
4、《见证取样、封样、送检方法要求》见反面附录。
屋面节能工程竣工档案资料
三、隐蔽记录、检验批、分项工程
工程名称：湘樟小区1#栋
建设单位: 长沙明辉房地产开发有限公司
设计单位：中国航空工业第三设计研究院
监理单位：岳阳贝特建设监理有限公司
施工单位：湖南巴陵建设有限公司
年 月 日
屋面保温 分项工程质量验收表
10-
工程名称
湘樟小区2#栋
检验批数量
2 批
设计单位
中国航空工业第三设计研究院
监理单位
岳阳贝特建设监理有限公司
施工单位
湖南巴陵建设有限公司
项目经理
曾细罗
项目技术负责人
张正文
分包单位
/
分包单位负责人
/
分包项目经理
/
序号
检验批部位、区段、系统
施工单位检查评定结果
监理（建设）单位验收记录
1
南向屋面
合格
2
南向屋面
合格
施工单位检查结论：
项目专业质量（技术）负责人：
年 月 日
验收结论：
监理工程师：
（建设单位项目专业技术负责人）
年 月 日
屋面保温层检验批质量验收记录表
GB50207-2002
040101□□
040201□□
单位（子单位）工程名称
湘樟小区2#栋
分部工程名称
屋面分部工程
验收部位
南向屋面
施工单位
湖南巴陵建设集团有限公司
项目经理
曾细罗
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《屋面工程质量验收规范》（GB50207-2002）
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
项
目
1
材料质量
第4.2.8条
材料有合格证、检验报告各1份，各项技术指标符合要求
2
保温层含水率
第4.2.9条
现场抽样检验，含水率符合设计要求
一
般
项
目
1
保温层铺设
第4.2.10条
全面检查，符合设计要求
2
倒置式屋面保护层
第4.2.12条
/
3
保温层厚度允许偏差
松散、整体
+10%，-5%
XPS挤塑聚苯板块
±5%且≤4mm
2
1
4
1
4
2
4
2
施工单位检查评定结果
专业工长（施工员）
施工班组长
经检查，主控项目，一般项目均符合设计和《屋面工程质量验收规范》（GB50207-2002）的规定，评定合格。
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
建筑围护结构隐蔽工程验收记录
工程名称：湘樟小区2#栋 验收日期：200 年 月 日 共 页 第 页
分项工程名称：屋面
分部工程名称：建筑节能
隐蔽部位：南向屋面（基层）
项目经理： 曾细罗
施工技术负责人： 张正文
施工图号：建施05、06
施工执行标准名称及编号：《建筑节能工程施工质量验收规范》GB50411-2007
序号
隐蔽工程部位（轴线、标高）
单位
数量
施工单位全数检查情况及说明
监理（建设）单位
验 收 记 录
1
坡屋面
m2
1、 基层为钢筋混凝土结构层，用清水冲洗干净。
2、 混凝土表面无油污、钢筋头已切除。
3、 按设计要求采用1：2.5水泥砂浆找平，分两次完成，每次完成厚度为1.0～1.5mm左右，总厚度2.5mm；中间间隔时间为6h。
施工单位全数检查评定结果：
经检查评定合格。
项目专业质量检查员： 项目专业技术负责人： 年 月 日
监理（建设）单位验收结论：
监理（建设）项目部（章）
专业监理工程师（建设单位项目技术负责人）： 年 月 日
勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证
勘察设计单位参加验收人意见：
验收人签名： 年 月 日
注：①该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
②记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图
；凡有、无设计变更，监理（建设）单位的旁站监督人应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。③隐
蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合
格后才能办理隐蔽验收手续。④检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果或
结论。
建筑围护结构隐蔽工程验收记录
工程名称：湘樟小区2#栋 验收日期：200 年 月 日 共 页 第 页
分项工程名称：屋面
分部工程名称：建筑节能
隐蔽部位：南向屋面（保温层）
项目经理： 曾细罗
施工技术负责人： 张正文
施工图号：建施05、06
施工执行标准名称及编号：《建筑节能工程施工质量验收规范》GB50411-2007
序号
隐蔽工程部位（轴线、标高）
单位
数量
施工单位全数检查情况及说明
监理（建设）单位
验 收 记 录
1
坡屋面
m2
1、 在干燥的屋面上铺设50mm厚挤塑XPS挤塑聚苯板，接缝严密，铺设平整。
2、 XPS挤塑聚苯板与XPS挤塑聚苯板之间的缝隙采用手工裁挤塑XPS挤塑聚苯板条压入缝隙内，厚度为50mm。
施工单位全数检查评定结果：
经检查评定合格。
项目专业质量检查员： 项目专业技术负责人： 年 月 日
监理（建设）单位验收结论：
监理（建设）项目部（章）
专业监理工程师（建设单位项目技术负责人）： 年 月 日
勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证
勘察设计单位参加验收人意见：
验收人签名： 年 月 日
注：①该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
②记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图
；凡有、无设计变更，监理（建设）单位的旁站监督人应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。③隐
蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合
格后才能办理隐蔽验收手续。④检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果或
结论。
建筑围护结构隐蔽工程验收记录
工程名称：湘樟小区2#栋 验收日期：200 年 月 日 共 页 第 页
分项工程名称：屋面
分部工程名称：建筑节能
隐蔽部位：南向屋面（增强防护层）
项目经理： 曾细罗
施工技术负责人： 张正文
施工图号：建施05、06
施工执行标准名称及编号：《建筑节能工程施工质量验收规范》GB50411-2007
序号
隐蔽工程部位（轴线、标高）
单位
数量
施工单位全数检查情况及说明
监理（建设）单位
验 收 记 录
1
坡屋面
m2
1、 在铺好挤塑XPS挤塑聚苯板的屋面上扎ф4@150钢丝网。
2、 现浇C25细石混凝土（40mm厚）刚性层。
3、 刚性层一次性施工完成。表面平整无空鼓。
4、 施工完成后养护14天后方可进行屋面瓦的施工。
施工单位全数检查评定结果：
经检查评定合格。
项目专业质量检查员： 项目专业技术负责人： 年 月 日
监理（建设）单位验收结论：
监理（建设）项目部（章）
专业监理工程师（建设单位项目技术负责人）： 年 月 日
勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证
勘察设计单位参加验收人意见：
验收人签名： 年 月 日
注：①该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
②记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图
；凡有、无设计变更，监理（建设）单位的旁站监督人应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。③隐
蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合
格后才能办理隐蔽验收手续。④检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果或
结论。
屋面节能工程竣工档案资料
二、施工技术交底记录、施工方案
工程名称：湘樟小区2#栋
建设单位: 长沙明辉房地产开发有限公司
设计单位：中国航空工业第三设计研究院
监理单位：岳阳贝特建设监理有限公司
施工单位：湖南巴陵建设有限公司
年 月 日
屋面施工技术交底记录—基层
工程名称：湘樟小区2#栋 施工单位：湖南巴陵建设集团有限公司 编号：
项目技术负责人：张正文
项目专业施工员：刘金海
项目专业质量检查员：王建南
施工班组长：黄喜欢
交底时间：200 年 月 日
交底地址：项目部办公室
交底内容
一、 交底分项工程名称：屋面节能工程
二、 交底执行标准应符合《屋面工程质量验收规范》（GB50207-2002）的规定。
三、 交底内容：
1材料准备：
水泥砂浆配比为：1：2.5
2、施工准备
⑴基层为钢筋混凝土结构层，用清水冲洗干净。
⑵清理混凝土表面的油污、切除钢筋头。
⑶按设计要求采用水泥砂浆找平，分两次完成，每次完成厚度为1.0～1.5mm左右，总厚度
2.5mm；中间间隔时间为6h。
施工单位技术交底人： 施工班组接收人签字：
屋面施工技术交底记录—保温层
工程名称：湘樟小区2#栋 施工单位：湖南巴陵建设集团有限公司 编号：
项目技术负责人：张正文
项目专业施工员：刘金海
项目专业质量检查员：王建南
施工班组长：黄喜欢
交底时间：200 年 月 日
交底地址：项目部办公室
交底内容
一、 交底分项工程名称：屋面节能工程
二、 交底执行标准应符合《屋面工程质量验收规范》（GB50207-2002）的规定。
三、 交底内容：
1材料准备：
1） 松散材料：炉渣或水渣，粒径一般为5~40mm，不得含有石块、土块、重矿渣和未燃尽的煤块，堆积密度为500~800kg/m³导热系数为0¸16～0¸25W/ m．Ｋ。膨胀蛭石导热系数、强度应符合设计要求。
2） XPS挤塑聚苯板状保温材料：产品应有出厂合格证，根据设计要求选用厚度、规格应一致，外形应整齐：密度、导热系数，强度应符合设计要求。
㈠泡沫混凝土XPS挤塑聚苯板块：表观密度不大于500 kg/m³，抗压强度应不低于0¸4Mpa；
㈡加气混凝土XPS挤塑聚苯板块：表观密度500～600 kg/m³，抗压强度应不低于0¸2Mpa；
㈢挤塑XPS挤塑聚苯板：表观密度为≤45kg/m³抗压强度不低于0¸18Mpa,导热系数为0¸043W/m．K。
2主要机具：
1） 机动机具：搅拌机、平XPS挤塑聚苯板振捣器。
2） 工具：平锹、木平尺、手推四、木拍子、木抹子等。
3作业条件：
1） 铺设保温材料的基层（结构层）施工完以后，将预制构件的吊钩等进行处理，处理点应抹入水泥 砂浆，经检查验收合格，方可铺设保温材料。
2） 穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定。
3） XPS挤塑聚苯板状保温材料运输、存放应注意保护，防止损坏和受潮。
3施工准备
1） 在干燥的屋面上铺设50mm厚挤塑XPS挤塑聚苯板，接缝严密，铺设平整。
XPS挤塑聚苯板与XPS挤塑聚苯板之间的缝隙采用手工裁挤塑XPS挤塑聚苯板条压入缝隙内，厚度为50mm。
施工单位技术交底人： 施工班组接收人签字：
屋面施工技术交底记录—增强防护层
工程名称：湘樟小区2#栋 施工单位：湖南巴陵建设集团有限公司 编号：
项目技术负责人：张正文
项目专业施工员：刘金海
项目专业质量检查员：王建南
施工班组长：黄喜欢
交底时间：200 年 月 日
交底地址：项目部办公室
交底内容
四、 交底分项工程名称：屋面节能工程
五、 交底执行标准应符合《屋面工程质量验收规范》（GB50207-2002）的规定。
六、 交底内容：
⑴在铺好挤塑XPS挤塑聚苯板的屋面上扎ф4@150钢丝网。
⑵现浇C25细石混凝土（40mm厚）刚性层
。
⑶刚性层一次性施工完成。表面平整无空鼓。
⑷施工完成后养护14天后方可进行屋面瓦的施工。
施工单位技术交底人： 施工班组接收人签字：
XPS挤塑聚苯板屋面保温
湘樟小区1#2#栋项目
施
工
方
案
编制单位： 湖南巴陵建设集团有限公司
编 制 人：
审 核 人：
审 批 人：
编制日期：二00 年 月
目 录
1、施工范围
2、施工准备
3、操作工艺
4、质量标准
5、成品保护
6、应注意的质量问题
7、质量记录
1 施工范围
本工艺标准适用于工业与民用建筑工程屋面采用XPS挤塑聚苯板保温材料保温层工程的施工。
2 施工准备
2.1 材料及要求：
2.1.1 材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，应有试验资料。
2.1.2 材料：
2.1.2.1 XPS挤塑聚苯板：产品应有出厂合格证，根据设计要求选用厚度、规格应一致，外形应整齐；密度、导热系数、强度应符合设计要求。
c. XPS挤塑聚苯板：表现密度为≤45kg/m3，抗压强度不低于0.18MPa，导热系数为0.028W/m·K。
2.2 主要机具：
2.2.1 机动机具：搅拌机、平板振捣器。
2.2.2 工具：平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。
2.3 作业条件
2.3.1 铺设保温材料的基层（结构层）施工完以后，将预制构件的吊钩等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设XPS挤塑聚苯板。
2.3.2 穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定。
2.3.3 XPS挤塑聚苯板运输、存放应注意保护，防止损坏和受潮。
3 操作工艺
3.1 工艺流程：
基层清理
→
弹线找坡
→
管根固定
→
保温层铺设
→
增强防护层
3.2 基层清理：预制或现浇混凝土结构层表面，应将杂物、灰尘清理干净。
3.3 弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。
3.4 管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。
3.5 保温层铺设：
3.5.1 XPS挤塑聚苯板保温层铺设：
3.5.1.1 干铺XPS挤塑聚苯板保温层：直接铺设在结构层上，分层铺设时上下两层XPS挤塑聚苯板缝应错开，表面两块相邻的XPS挤塑聚苯板边厚度应一致。
3.6.1.2 粘结铺设XPS挤塑聚苯板保温层：XPS挤塑聚苯板用粘结材料平粘在屋面基层上。
3.7 增强防护层的工序：
3.7.1在铺好挤塑XPS挤塑聚苯板的屋面上扎ф4@150钢丝网。
3.7.1.1现浇C25细石混凝土（40mm厚）刚性层。
3.7.1.2刚性层一次性施工完成。表面平整无空鼓。
3.7.1.3施工完成后养护14天后方可进行屋面瓦的施工。
4 质量标准
4.1 保证项目：
4.1.1 保温材料的强度、密度、导热系数和含水率，必须符合设计要求和施工及验收规范的规定；材料技术指标应有试验资料。
4.1.2 按设计要求及规范的规定采用配合比及粘结料。
4.2 基本项目：
4.2.2 XPS挤塑聚苯板：应紧贴基层铺设，铺平垫稳，找坡正确，保温材料上下层应错缝并嵌填密实。
4.3 允许偏差项目，见表10-l。
保温（隔热）层的允许偏差和检验方法 表10-l
项次
项 目
允许偏差 (mm)
检 查 方 法
无找平层
5
整体保温层表面平整度
有找平层
7
用2m靠尺和楔形尺检查
松散材料
+10δ/100
2
保温层厚度
整 体
-5δ/100
用钢针插入和尺量检查
XPS挤塑聚苯板
±5δ/100且不大于4
3
隔热XPS挤塑聚苯板相邻高低差
3
用直尺和楔形塞尺检查
注：δ指保温层厚度。
5 成品保护
5.1 隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。
5.3 保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。
6 应注意的质量问题
6.1 保温层功能不良：保温材料导热系数、含水量、铺实密度等原因；施工选用的材料应达到技术标准，控制密度、保证保温的功能效果。
6.2 铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。
6.3 保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。
6.4 XPS挤塑聚苯板铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 材料应试验密度、导热系数。
7.2 材料应有出厂合格证。
