自粘改性沥青防水卷材施工工法.doc

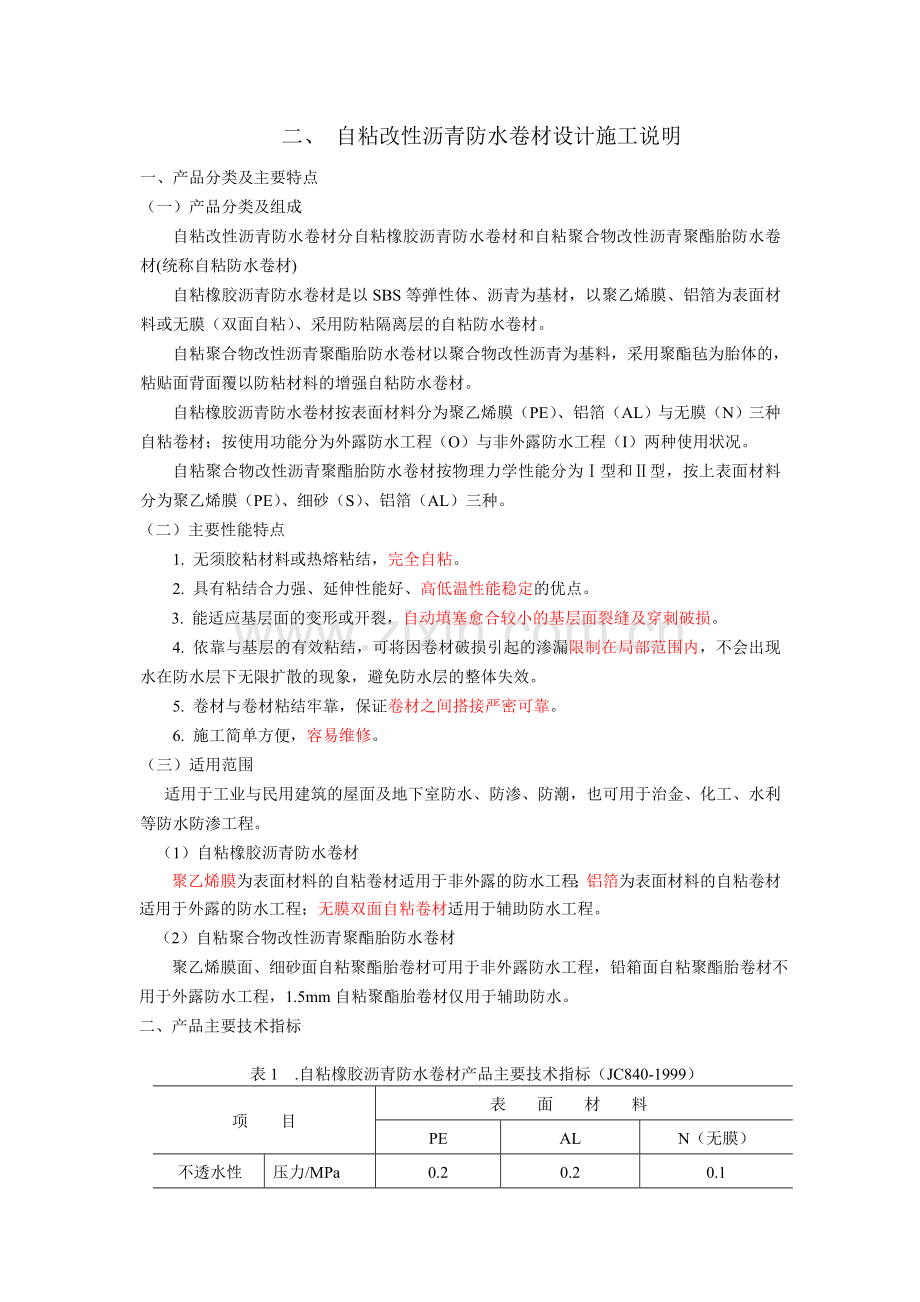

二、 自粘改性沥青防水卷材设计施工说明
一、产品分类及主要特点
（一）产品分类及组成
自粘改性沥青防水卷材分自粘橡胶沥青防水卷材和自粘聚合物改性沥青聚酯胎防水卷材(统称自粘防水卷材)
自粘橡胶沥青防水卷材是以SBS等弹性体、沥青为基材，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）、采用防粘隔离层的自粘防水卷材。
自粘聚合物改性沥青聚酯胎防水卷材以聚合物改性沥青为基料，采用聚酯毡为胎体的，粘贴面背面覆以防粘材料的增强自粘防水卷材。
自粘橡胶沥青防水卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）与无膜（N）三种自粘卷材；按使用功能分为外露防水工程（O）与非外露防水工程（I）两种使用状况。
自粘聚合物改性沥青聚酯胎防水卷材按物理力学性能分为Ⅰ型和Ⅱ型，按上表面材料分为聚乙烯膜（PE）、细砂（S）、铝箔（AL）三种。
（二）主要性能特点
1. 无须胶粘材料或热熔粘结，完全自粘。
2. 具有粘结合力强、延伸性能好、高低温性能稳定的优点。
3. 能适应基层面的变形或开裂，自动填塞愈合较小的基层面裂缝及穿刺破损。
4. 依靠与基层的有效粘结，可将因卷材破损引起的渗漏限制在局部范围内，不会出现水在防水层下无限扩散的现象，避免防水层的整体失效。
5. 卷材与卷材粘结牢靠，保证卷材之间搭接严密可靠。
6. 施工简单方便，容易维修。
（三）适用范围
适用于工业与民用建筑的屋面及地下室防水、防渗、防潮，也可用于治金、化工、水利等防水防渗工程。
（1）自粘橡胶沥青防水卷材
聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程。
（2）自粘聚合物改性沥青聚酯胎防水卷材
聚乙烯膜面、细砂面自粘聚酯胎卷材可用于非外露防水工程，铅箱面自粘聚酯胎卷材不用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水。
二、产品主要技术指标

表1 .自粘橡胶沥青防水卷材产品主要技术指标（JC840-1999）
项 目
表面材料
PE
AL
N（无膜）
不透水性
压力/MPa
0.2
0.2
0.1

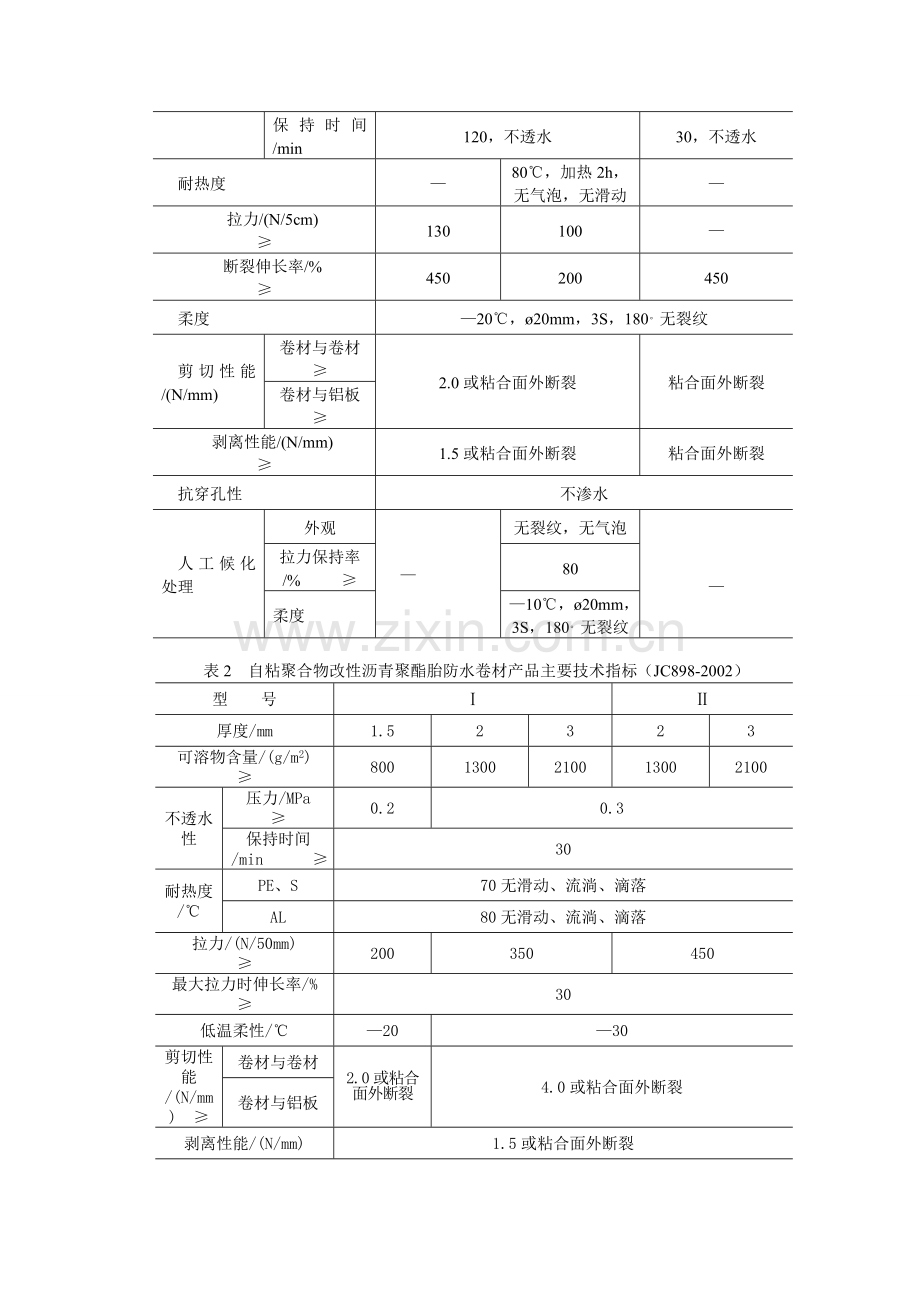

保持时间/min
120，不透水
30，不透水
耐热度
—
80℃，加热2h，无气泡，无滑动
—
拉力/(N/5cm) ≥
130
100
—
断裂伸长率/% ≥
450
200
450
柔度
—20℃，ø20mm，3S，180。无裂纹
剪切性能/(N/mm)
卷材与卷材 ≥
2.0或粘合面外断裂
粘合面外断裂
卷材与铝板 ≥
剥离性能/(N/mm) ≥
1.5或粘合面外断裂
粘合面外断裂
抗穿孔性
不渗水
人工候化处理
外观
—
无裂纹，无气泡

—
拉力保持率/% ≥
80
柔度
—10℃，ø20mm，3S，180。无裂纹

表2 自粘聚合物改性沥青聚酯胎防水卷材产品主要技术指标（JC898-2002）
型 号
Ⅰ
Ⅱ
厚度/mm
1.5
2
3
2
3
可溶物含量/(g/m2) ≥
800
1300
2100
1300
2100
不透水性
压力/MPa ≥
0.2
0.3
保持时间/min ≥
30
耐热度/℃
PE、S
70无滑动、流淌、滴落
AL
80无滑动、流淌、滴落
拉力/(N/50mm) ≥
200
350
450
最大拉力时伸长率/% ≥
30
低温柔性/℃
—20
—30
剪切性能/(N/mm) ≥
卷材与卷材
2.0或粘合面外断裂
4.0或粘合面外断裂
卷材与铝板
剥离性能/(N/mm)
1.5或粘合面外断裂

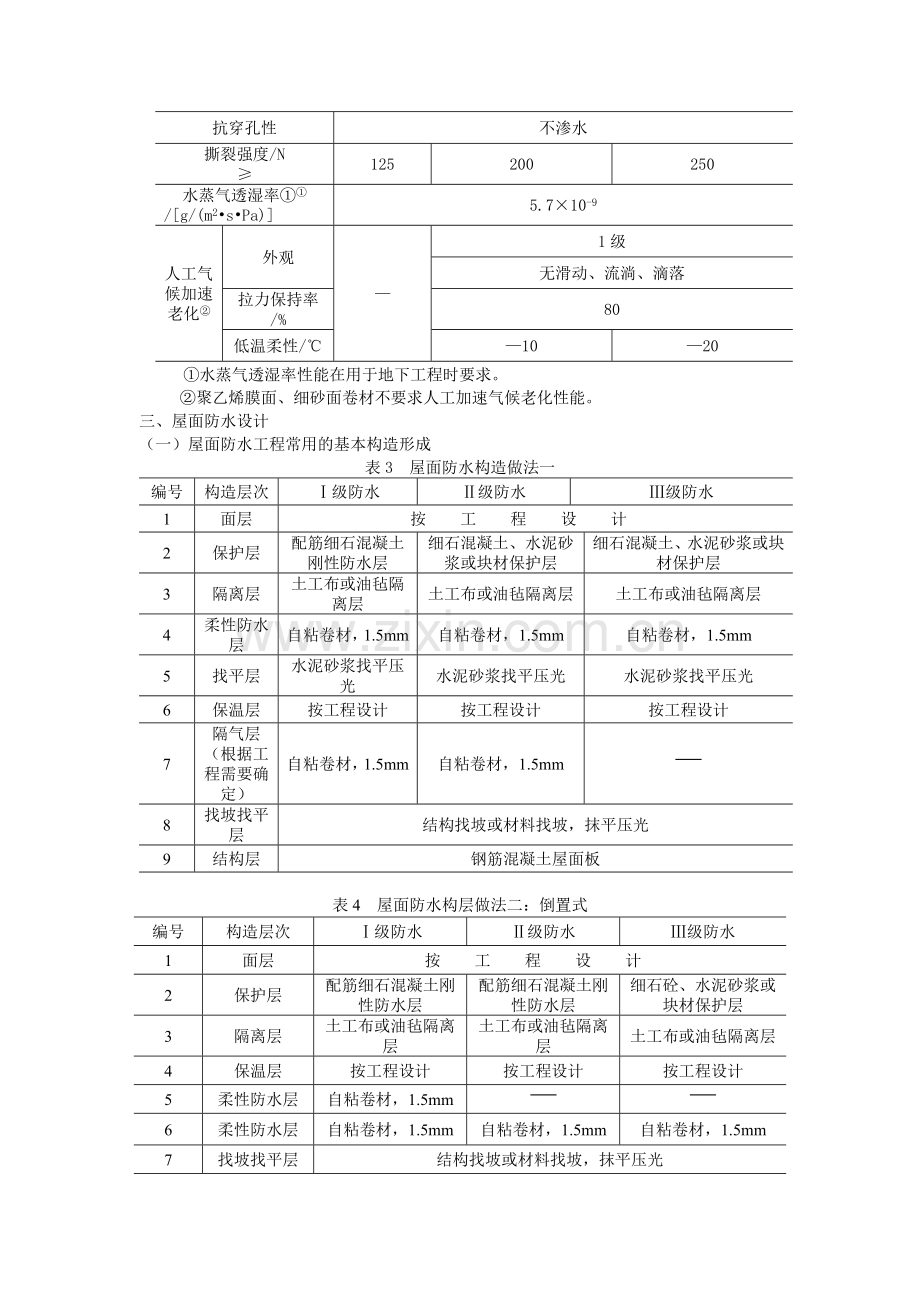

抗穿孔性
不渗水
撕裂强度/N ≥
125
200
250
水蒸气透湿率①①/[g/(m2•s•Pa)] ≤
5.7×10-9
人工气候加速老化②
外观
—
1级
无滑动、流淌、滴落
拉力保持率/%
80
低温柔性/℃
—10
—20
①水蒸气透湿率性能在用于地下工程时要求。
②聚乙烯膜面、细砂面卷材不要求人工加速气候老化性能。
三、屋面防水设计
（一）屋面防水工程常用的基本构造形成
表3 屋面防水构造做法一
编号
构造层次
Ⅰ级防水
Ⅱ级防水
Ⅲ级防水
1
面层
按工程设计
2
保护层
配筋细石混凝土
刚性防水层
细石混凝土、水泥砂浆或块材保护层
细石混凝土、水泥砂浆或块材保护层
3
隔离层
土工布或油毡隔离层
土工布或油毡隔离层
土工布或油毡隔离层
4
柔性防水层
自粘卷材，1.5mm
自粘卷材，1.5mm
自粘卷材，1.5mm
5
找平层
水泥砂浆找平压光
水泥砂浆找平压光
水泥砂浆找平压光
6
保温层
按工程设计
按工程设计
按工程设计
7
隔气层（根据工
程需要确定）
自粘卷材，1.5mm
自粘卷材，1.5mm
—
8
找坡找平层
结构找坡或材料找坡，抹平压光
9
结构层
钢筋混凝土屋面板

表4 屋面防水构层做法二：倒置式
编号
构造层次
Ⅰ级防水
Ⅱ级防水
Ⅲ级防水
1
面层
按工程设计
2
保护层
配筋细石混凝土刚性防水层
配筋细石混凝土刚性防水层
细石砼、水泥砂浆或块材保护层
3
隔离层
土工布或油毡隔离层
土工布或油毡隔离层
土工布或油毡隔离层
4
保温层
按工程设计
按工程设计
按工程设计
5
柔性防水层
自粘卷材，1.5mm
—
—
6
柔性防水层
自粘卷材，1.5mm
自粘卷材，1.5mm
自粘卷材，1.5mm
7
找坡找平层
结构找坡或材料找坡，抹平压光
8
结构层
钢筋混凝土屋面板

表5 屋`面防水层构造做法三：防水层外露
编号
构造层次
Ⅰ级防水
Ⅱ级防水
Ⅲ级防水
1
面层
涂料（按工程设计）
2
柔性防水层
自粘卷材，砂面2.0mm
3
柔性防水层
自粘卷材，1.5mm
—
—
4
找平层
水泥砂浆找平压光
水泥砂浆找平压光
水泥砂浆找平压光
5
隔离层
土工布或油毡隔离层
土工布或油毡隔离层
土工布或油毡隔离层
6
保温层
按工程设计
按工程设计
按工程设计
7
隔气层（根据工
程需要确定）
自粘卷材，1.5mm
自粘卷材，1.5mm

8
找坡找平层
结构找坡或材料找坡，抹平压光
9
结构层
钢筋混凝土层面板
注：1.面层按工程设计。
2.女儿墙等立面处的保护层采用钢丝网加固防水砂浆保护层。
3.做法二为倒置式屋面，保温层必须选择吸水率很小的材料，如聚苯乙烯（PS）、发泡聚氨酯（PU）、泡沫玻璃等。
4.表中做法仅供参考，任何符合规范的其他设计亦可采用。
三、地下室防水设计
（一） 地下室防水工程常用的基本构造形式
表6 地下室防水构造做法一：外墙防水
编号
构造层次
做法一（Ⅰ级防水）
做法二（Ⅱ级防水）
1
回填土
回填素土夯实
2
防护层
砖墙或聚苯板等
3
防水层
自粘卷材，2.0mm
自粘卷材，1.5mm
4
防水层
自粘卷材，涂膜或渗透结晶型防水材料等
—
5
找平层
水泥砂浆找平压光（如做涂膜或渗透结晶型防水材料等可不做找平层
6
结构层
自防水钢筋混凝土外墙结构层，表面修整或水泥砂浆找平
7
内饰面
按工程设计

表7 地下室防水构造做法二：底板防水
编 号
构造层次
做法一（Ⅰ级防水）
做法二（Ⅱ级防水）
1
地面
按工程设计
2
结构层
自防水钢筋混凝土底板结构层
3
保护层
平面采用细石混凝土保护层。基坑、承台、梁槽等立面采用水泥砂浆保护层
4
防水层
自粘卷材，2.0mm
—
5
防水层
自粘卷材，涂膜或渗透结晶型防水材料等
自粘卷材，1.5mm
6
垫层及找平层
素混凝土垫层原浆压光或水泥砂浆找平压光
7
素土夯实
表8 地下室防水构造做法三：顶板防水
编 号
构造层次
做法一（Ⅰ级防水）
做法二（Ⅱ级防水）
1
面层
道路、停车场、球场、花池等其他构造
2
保护层
平面采用40厚细石混凝土保护层。主楼墙面等立面采用纤维砂浆保护层。
3
隔离层
平面空铺土工布或油毡隔离层
4
外防水层
自粘卷材，2.0mm
自粘卷材，1.5mm
5
找平层
结构混凝土原浆压光或水泥砂浆找平压光
6
结构层、找坡层
自防水钢筋混凝土结构层，部分找坡
五、施工工艺
（一）原则要求
1. 设计或使用自粘防水卷材进行防水工程施工，为了保证防水工程质量，应按《屋面工程质量验收规范》GB50207-2002和《地下工程防水技术规范》GB50108-2001、《地下工程防水质量验收规范》GB50208-2002执行。
2. 防水工程施工前，应对前项工程进行质量验收，合格后方可施工.
3. 大面积防水施工前应对穿屋面等特殊部位进行处理，见下图
4. 涂刷基层处理剂。贴铺防水层前将基层处理剂均匀涂刷在基层表面。涂刷时，厚薄均匀，不漏底、不堆积，凉放至指触不粘。
5、弹线、试辅。在涂好基层处理剂的基层上按940mm的间距弹出粘贴控制线，严格按控制线贴铺卷材，确保长边搭接宽度在60mm-70mm之间，自粘防水卷材应先试贴铺就位，按需要形状正确剪裁后，方可开始实际贴铺。
6、防水层卷材贴铺（平面拉铺法）
（1）卷材展开对准基准线试铺。
（2）从一端将卷材（连同隔离纸）揭起，沿中线对折，用裁纸刀将隔离纸从中间裁开，注意不要划伤卷材。
（3）将隔离纸从卷材背面撕开一段长约500mm，再将撕开隔离纸的这段卷材，对准基准线贴铺定位。
（4）将该半幅卷材重新铺开就位，拉住已撕开的隔离纸纸头均匀用力向后拉，同时用压辊从卷材中部向两侧滚压，直至将该半幅卷材的隔离纸全部撕开。
（5）依上述方法同样贴铺另半幅卷材。
在上述施工中应注意：
（1）随时观察撕开的隔离纸的完整性，发现撕裂、断裂应立即停止贴铺，将撕裂的隔离纸残余清理干净后，再继续贴铺。
（2）卷材上表面搭接部位的隔离纸不要过早撕开，以免污染粘结层或误粘。应在后续相邻一幅卷材贴铺时同时撕开。
（3）立墙贴铺可依照上述方法自上而下一次贴铺完成。
7、卷材搭接。大面积的卷材排气、压实后，再用小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，贴铺牢固。搭接时应对准搭接控制线进行，通常要求搭接宽度为长边65mm、短边80mm。
8、卷材搭接密封。薄弱的部位，如卷材长短边搭接、卷材收头、管道包裹及异型部位等，应采用密封材料密封。
9、固定、封闭。卷材四周末端收头伸入立墙凹槽内，用金属压条钉固定，再专用密封材料密封。
（五）注意事项
1、卷材贴铺程序是：先点后面、先低后高、先远后近。防水面积较大的工程，分阶段施工时，中间过程中临时收头很多，应做好临时封闭。施工区域应采取必要的、醒目的围护措施。
2、防水层施工完后，注意保护，严禁上人行走。
3、自粘防水卷材贴铺后，应采取临时措施遮盖。常用方法：
（1）利用自粘防水卷材自带的隔离纸，反贴在防水层表面。
（2）在防水层表面涂刷素水泥砂浆。
（3）在防水层表面及时铺放土工布或保温隔热板等。
（4）后续工作无法立刻跟上时，有条件的部位可采取蓄水保护法。
4、自粘防水卷材贴铺后，因受阳光暴晒，可能会出现轻微皱褶、鼓泡，这属正常现象，不会影响其防水性能，一经隐蔽即会消失。
5、防水层施工完毕应采用隐蔽措施。通常宜在防水层完成后24小时内隐蔽，特殊情况下（如地下室外墙等部位）可稍延迟，但也不宜长于72小时。
6、在施工中如卷材搭接部位受到污染，可用基层处理剂进行清洁。
六、质量验收标准
（一）总则
1、防水层施工必须符合工程设计要求和《屋面工程质量验收规范》GB50207-2002。自粘防水卷材的出厂合格证、现场抽样送验报告等都应符合要求。
2、防水层严禁有渗漏现象。屋面蓄水24小时不得有渗漏现象。
3、防水层及其变形缝、预埋管件等细部做法必须符合设计要求和规范规定。
（二）一般要求
1、基层质量。基层坚固、平整，表面光滑、洁净、转角处呈钝角
（边长50mm）或圆弧（半径50mm）,基层处理剂涂刷应均匀，检查隐蔽工程记录。
2、卷材贴铺质量。贴铺方法和搭接缝、收头部位符合设计要求、规范和构造图要求。贴铺牢固，无破损、断裂、刻痕、砂眼，异状贴铺及明显的皱褶或起伏现象。
3、细部质量。阴阳角、泛水、转角、落水口、管道根部等的防水层贴铺牢固，密封严密；附加层、泛水立墙的收头处的做法应符合设计和规范规定。
（三）允许偏差
卷材的贴铺搭接宽度允许偏差-10mm.
