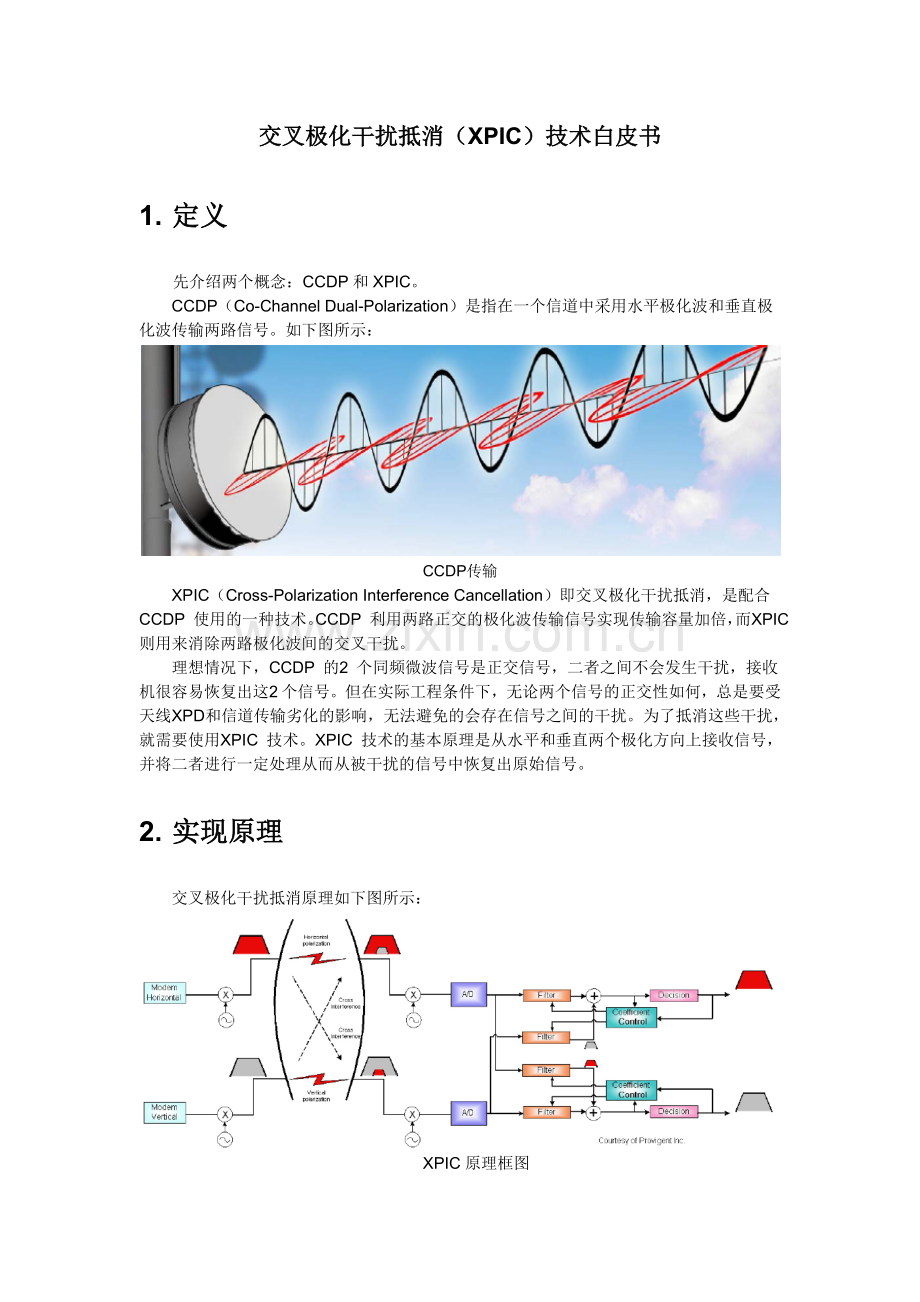

交叉极化干扰抵消（XPIC）技术白皮书
1. 定义
先介绍两个概念：CCDP和XPIC。
CCDP（Co-Channel Dual-Polarization）是指在一个信道中采用水平极化波和垂直极化波传输两路信号。如下图所示：

CCDP传输
XPIC（Cross-Polarization Interference Cancellation）即交叉极化干扰抵消，是配合CCDP 使用的一种技术。CCDP 利用两路正交的极化波传输信号实现传输容量加倍，而XPIC 则用来消除两路极化波间的交叉干扰。
理想情况下，CCDP 的2 个同频微波信号是正交信号，二者之间不会发生干扰，接收机很容易恢复出这2 个信号。但在实际工程条件下，无论两个信号的正交性如何，总是要受天线XPD和信道传输劣化的影响，无法避免的会存在信号之间的干扰。为了抵消这些干扰，就需要使用XPIC 技术。XPIC 技术的基本原理是从水平和垂直两个极化方向上接收信号，并将二者进行一定处理从而从被干扰的信号中恢复出原始信号。
2. 实现原理
交叉极化干扰抵消原理如下图所示：

XPIC原理框图
上图只列出从左到右方向的数据传送，反之亦然。图中的天线为双极化天线，上端使用水平极化，下端使用垂直极化。受到天线XPI的影响，下端的接收ODU会收端水平极化的干扰信号，因此下端垂直极化的接收链路需要从上端水平极化的接收链路引进抵消信号，做减法后便可以实现交叉极化干扰抵消，从而恢复出纯净的水平极化信号。
根据交叉极化干扰抵消的实现阶段不同可以分为射频抵消，中频抵消，基带IQ抵消等方式。目前业界基本使用中频抵消和基带IQ抵消两种方式，而且对中频电缆长度也没有等长要求，给工程开通即实施带来很大方便。下面简要介绍中频抵消与基带IQ抵消的原理框图。
下图为中频口抵消的原理框图，中频口抵消一般从前面板连接抵消信号（当然也可以从背板连接）

下图为基带IQ抵消的原理框图。由于收端的I,Q信号需同时送到对板，所以共需要四组八根信号，由于信号数量较多，一般采用背板走线方案。

3. 性能分析
XPIC一般能提高XPD容限约24dB左右。具体测量方法可以通过固定信噪比分别测量有无XPIC状态下的XPD容限来实现，原理框图如下图所示：
