同步门机PDA方法.doc

由相关链接进入PDA之PM马达门机调试调整界面
一、软件系统操作手顺
1、PDA操作系统使用前通讯准备
硬件连接及设置确认。
（1）PDA之PM马达门机系统操作前需先确认PDA是否已通过连接线与PMDR PCB正确连接；并确保PMDR PCB上电正常运行工作中。（如图1-1-1）
点击“点击此处开始通讯”进入PM马达门机系统调试调整界面

图1-1-1
（2）若未正确通讯连接，点击“点击此处开始通讯”时将提示通讯异常。（如图1-1-2）

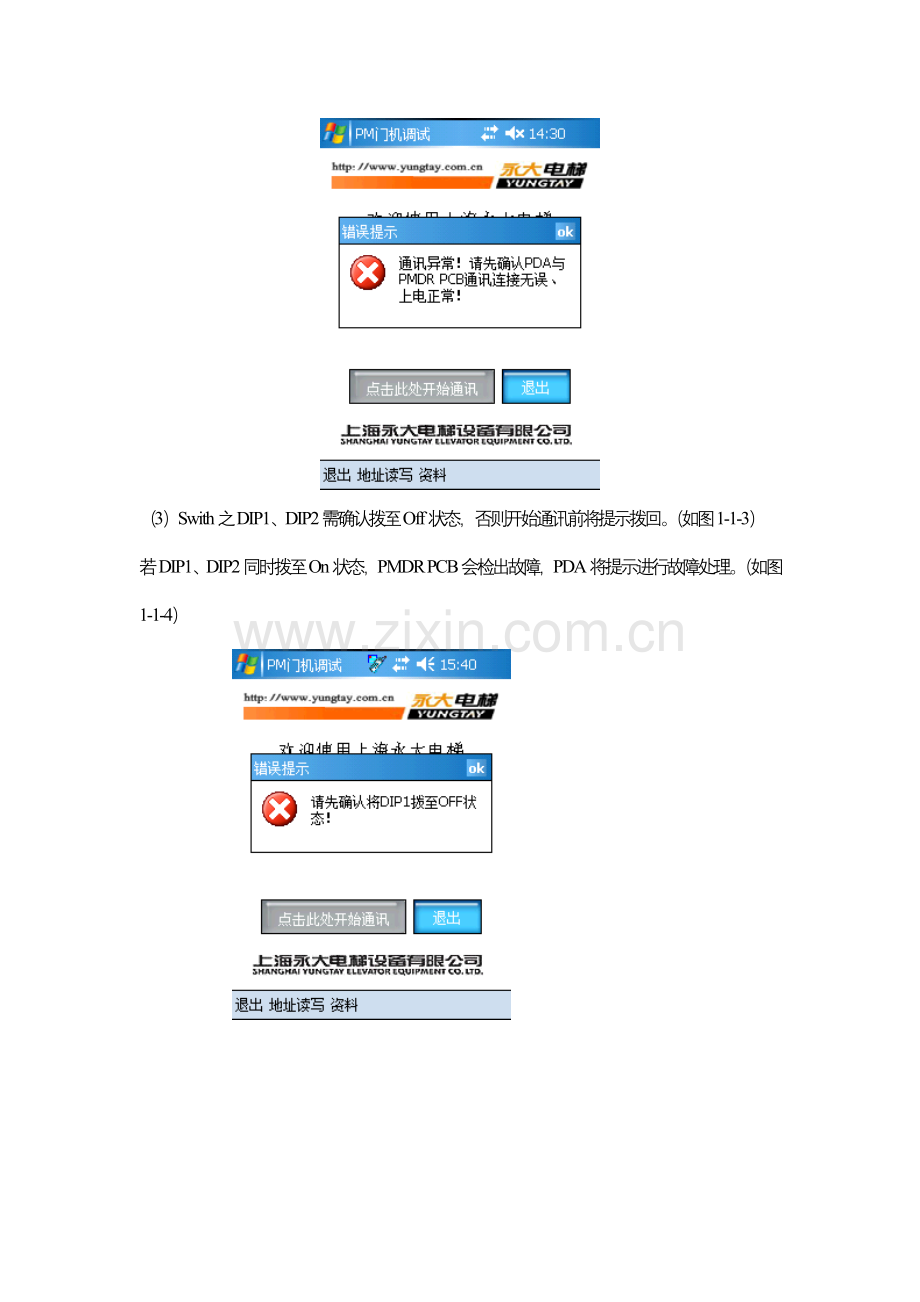

（3）Swith之DIP1、DIP2需确认拨至Off状态，否则开始通讯前将提示拨回。（如图1-1-3）
若DIP1、DIP2同时拨至On状态，PMDR PCB会检出故障，PDA将提示进行故障处理。（如图1-1-4）

图1-1-3　　　　　　　　　　　　　　　　 图1-1-4

2、PMDR PCB操作自动引导
点击“点击此处开始通讯”按钮，PDA系统将自动检测当前PMDR PCB状态，并提示下步操作。
（1）式样版本检测
若式样版本低，PDA界面显示“当前门机式样版本低，请点击“更新”按钮进行更新”。（如图1-2-1、图1-2-2）
