北京中建华腾装饰工程有限公司 【石膏板吊顶施工】

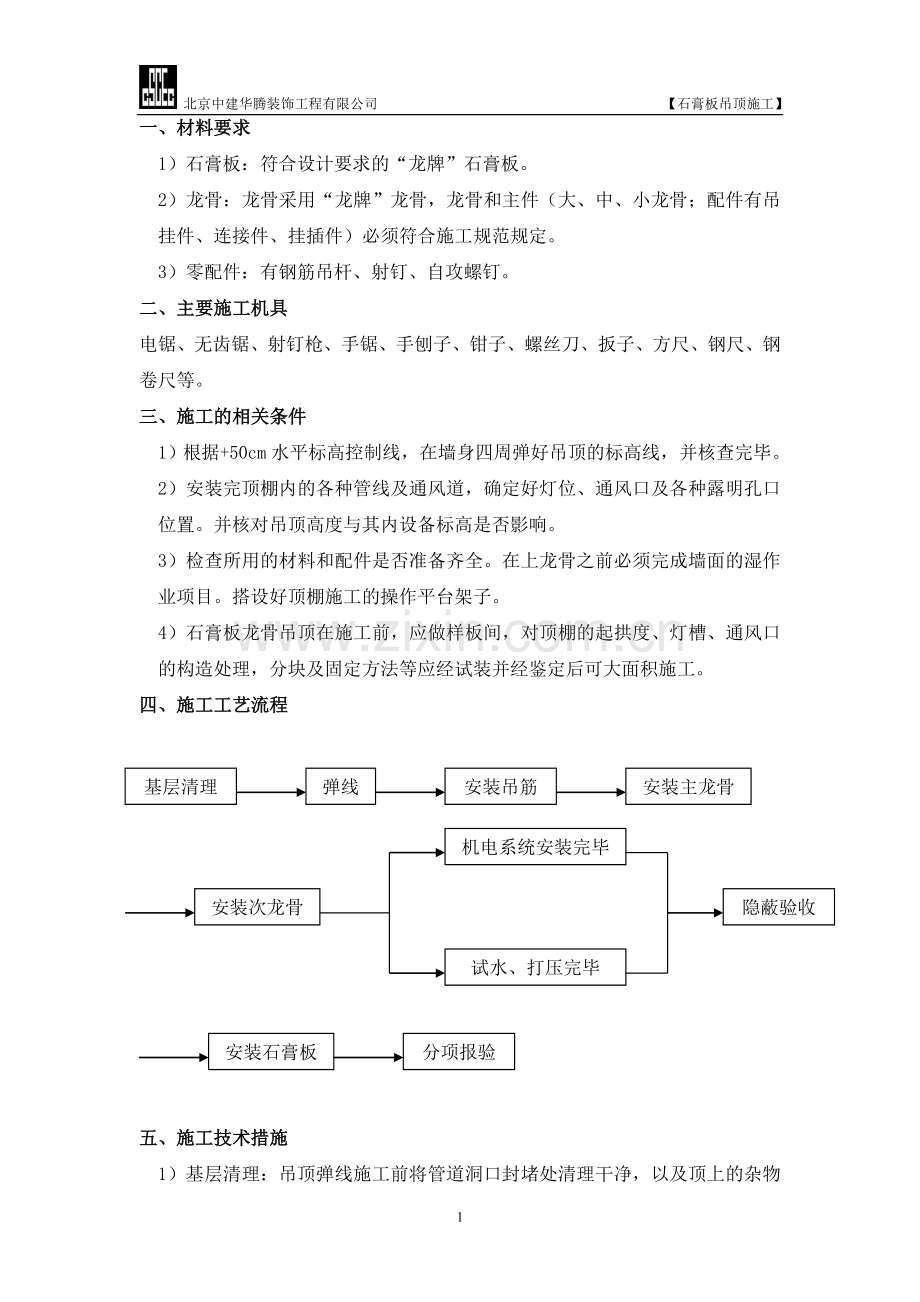

一、材料要求
1）石膏板：符合设计要求的“龙牌”石膏板。
2）龙骨：龙骨采用“龙牌”龙骨，龙骨和主件（大、中、小龙骨；配件有吊挂件、连接件、挂插件）必须符合施工规范规定。
3）零配件：有钢筋吊杆、射钉、自攻螺钉。
二、主要施工机具
电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢卷尺等。
三、施工的相关条件
1）根据+50cm水平标高控制线，在墙身四周弹好吊顶的标高线，并核查完毕。
2）安装完顶棚内的各种管线及通风道，确定好灯位、通风口及各种露明孔口位置。并核对吊顶高度与其内设备标高是否影响。
3）检查所用的材料和配件是否准备齐全。在上龙骨之前必须完成墙面的湿作业项目。搭设好顶棚施工的操作平台架子。
4）石膏板龙骨吊顶在施工前，应做样板间，对顶棚的起拱度、灯槽、通风口的构造处理，分块及固定方法等应经试装并经鉴定后可大面积施工。
四、施工工艺流程

基层清理
弹线
安装吊筋
安装主龙骨
安装次龙骨
机电系统安装完毕
试水、打压完毕
隐蔽验收
安装石膏板
分项报验

五、施工技术措施
1）基层清理：吊顶弹线施工前将管道洞口封堵处清理干净，以及顶上的杂物清理干净。

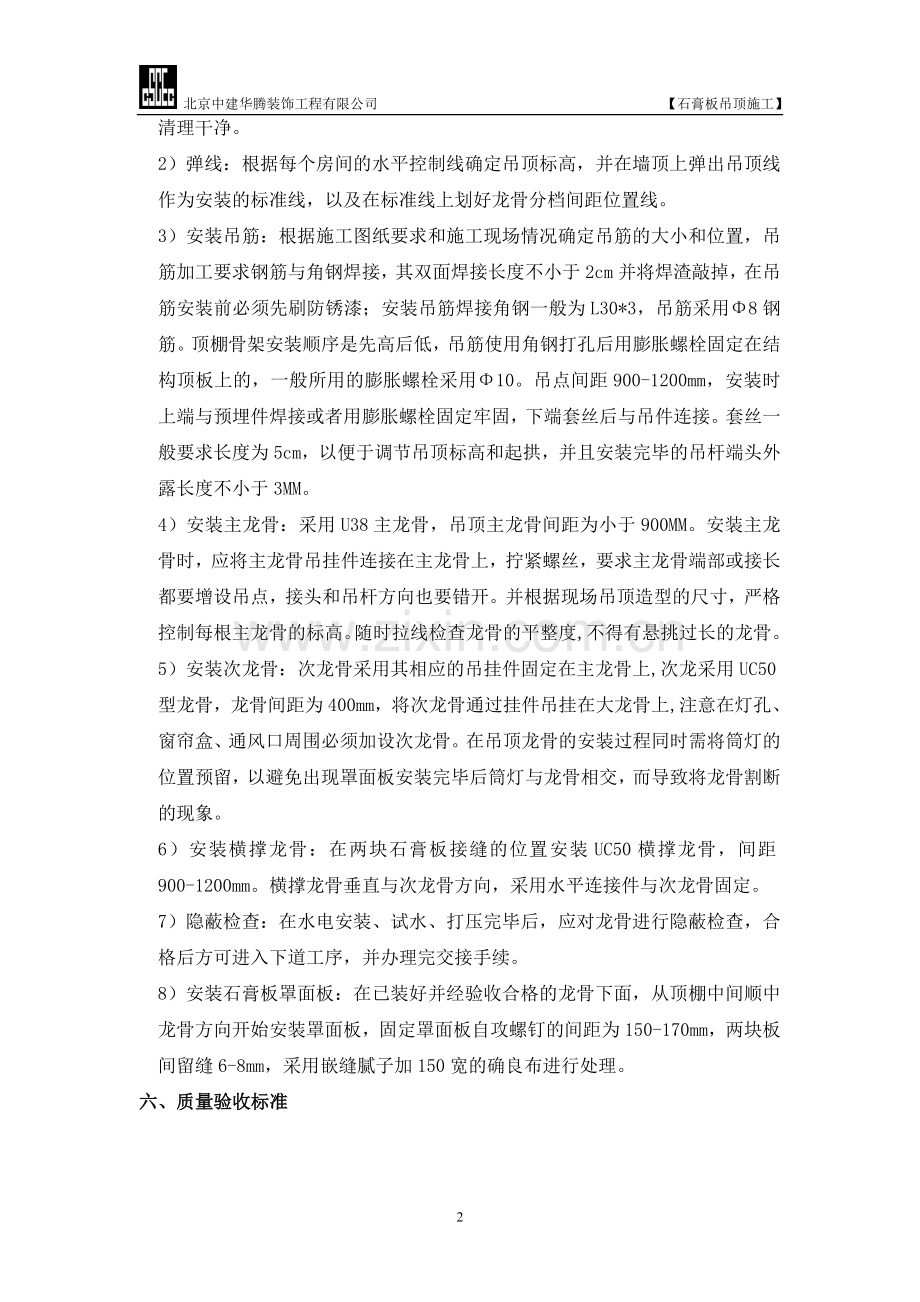

2）弹线：根据每个房间的水平控制线确定吊顶标高，并在墙顶上弹出吊顶线作为安装的标准线，以及在标准线上划好龙骨分档间距位置线。
3）安装吊筋：根据施工图纸要求和施工现场情况确定吊筋的大小和位置，吊筋加工要求钢筋与角钢焊接，其双面焊接长度不小于2cm并将焊渣敲掉，在吊筋安装前必须先刷防锈漆；安装吊筋焊接角钢一般为L30*3，吊筋采用Φ8钢筋。顶棚骨架安装顺序是先高后低，吊筋使用角钢打孔后用膨胀螺栓固定在结构顶板上的，一般所用的膨胀螺栓采用Φ10。吊点间距900-1200mm，安装时上端与预埋件焊接或者用膨胀螺栓固定牢固，下端套丝后与吊件连接。套丝一般要求长度为5cm，以便于调节吊顶标高和起拱，并且安装完毕的吊杆端头外露长度不小于3MM。
4）安装主龙骨：采用U38主龙骨，吊顶主龙骨间距为小于900MM。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，要求主龙骨端部或接长都要增设吊点，接头和吊杆方向也要错开。并根据现场吊顶造型的尺寸，严格控制每根主龙骨的标高。随时拉线检查龙骨的平整度,不得有悬挑过长的龙骨。
5）安装次龙骨：次龙骨采用其相应的吊挂件固定在主龙骨上,次龙采用UC50型龙骨，龙骨间距为400mm，将次龙骨通过挂件吊挂在大龙骨上,注意在灯孔、窗帘盒、通风口周围必须加设次龙骨。在吊顶龙骨的安装过程同时需将筒灯的位置预留，以避免出现罩面板安装完毕后筒灯与龙骨相交，而导致将龙骨割断的现象。
6）安装横撑龙骨：在两块石膏板接缝的位置安装UC50横撑龙骨，间距900-1200mm。横撑龙骨垂直与次龙骨方向，采用水平连接件与次龙骨固定。
7）隐蔽检查：在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，合格后方可进入下道工序，并办理完交接手续。
8）安装石膏板罩面板：在已装好并经验收合格的龙骨下面，从顶棚中间顺中龙骨方向开始安装罩面板，固定罩面板自攻螺钉的间距为150-170mm，两块板间留缝6-8mm，采用嵌缝腻子加150宽的确良布进行处理。
六、质量验收标准
1）保证项目
轻钢龙骨骨架或铝合金龙骨骨架以及罩面板的材质、规格、品种、式样应符合设计要求。
龙骨骨架的吊杆，主次龙骨的安装间距、位置正确，连接牢固，无松动。
罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷，安装必须牢固。
2）基本项目
整面龙骨骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合要求。
罩面板表面平正，洁净、颜色一致，无污染、反锈等缺陷。
罩面板接缝形式符合设计要求，拉缝和压条宽窄一致、平直、整齐、接缝严密。
3）允许偏差项目：
项次
项类
项目
允许偏差
检验方法
1
龙骨
龙骨间距
2
尺量检查
尺量检查
短向跨度1/200拉线尺量
尺量或水准仪检查
2
龙骨平直
2
3
起拱高度
±10
4
龙骨四周水平
±5
5

表面平整
3
用2m靠尺检查
拉5m线检查
用直尺和塞尺检查
尺量或水准仪检查
6
接缝平直
3
7
接缝高低
1
8
顶棚四周水平
±5
9
压条
压条平直
3
拉5m线检查
尺量检查
10
压条间距
2
七、成品保护措施
1）龙骨骨架及罩面板安装应注意保护顶棚内各种管线。骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
2）龙骨、罩面板以及其他材料在进场入库存放、使用过程中应严格管理，保证不变形、不受潮、不生锈等。
3）施工顶棚部位已安装的门窗、窗台板、墙面、地面注意成品保护，防止污损。已安装完的骨架上不得上人踩踏，其他工种不得随意固定在挂件或龙骨上。
4）为了保护成品，罩面板安装必须在顶棚管道，试水、保温等一切工序全部验收后进行。
八、施工注意的质量问题
质量问题
原因分析
防治措施
1）吊顶不平
在于主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致
施工时应严格检查各吊点的紧挂程度，并拉线检查标高与平整度是否符合设计和施工规范要求
2）龙骨局部节点构造不合理
在留洞口、灯具口、通风口等处构造节点不合理
施工准备前按照相应的图册和规范确定方案，保证有利于构造要求
3）骨架吊固不牢

吊筋固定不牢；吊杆固定的螺母未拧紧；其他设备固定在吊杆上
吊筋固定在结构上要拧紧螺丝，并控制好标高；顶棚内的管线，设备等不得固定在吊杆或龙骨骨架上。
4）罩面板分块间隙缝不直

施工时注意板块的规格，拉线找正，安装固定时保证平整对直
九、安全文明目标及保证措施
1、安全管理目标
（1）安全管理方针：安全第一、预防为主。
（2）安全生产目标：确保无重大工伤事故，杜绝死亡事故，轻伤频率控制在千分之六以内。
2、安全管理措施
1）、建立完全组织保证体系
以项目经理为首，由现场经理、安全总监、专业责任工程师，各施工班组等各方面的管理人员组成安全保证体系（见下图）。
技术负责人
项目经理
现场经理
专业责任师
施工班组
安全员

（含专业厂家）

2）、健全安全管理制度
（1）安全生产责任制：建立、健全项目各级安全生产责任制，责任落实到人。各项经济承包有明确的安全指标，和包括奖惩办法在内的保证措施，与班组间签订安全生产协议书。
（2）安全教育制度：新进场的工人必须进行安全教育，工人应掌握本工种操作技能，熟悉工种安全技术操作规程。
（3）施工组织设计报批制度：施工组织设计应有针对性的安全技术措施，项目总工程师审核批准。
（4）分部分项工程安全技术交底制度：根据安全措施要求，和现场实际情况，各级管理人员需亲自逐级进行全面的、有针对性的安全技术交底，接受交底者履行签字手续。
（5）特种作业持证上岗制度：特种作业人员必须经培训考试合格持证上岗，操作证必须按期复审，不得超期使用，名册齐全。
（6）例行安全检查制度：由项目经理部每半月组织一次由各施工单位安全生产负责人参加的联合检查，对检查中所发现的事故隐患问题和违章现象，开出“隐患问题通知单”，各施工单位在收到“隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决,项目经理部有关部门应监督落实问题的解决情况。若发现重大不安全隐患问题，检查组有权下达停工指令，待隐患问题排除，并经检查组批准后方可施工。
（7）安全活动考核制度：经理部每周一进行一次全现场的安全活动，总结讲评上周安全生产的情况，提出在本周应注意的安全事项，交叉施工中所应注意的事项，要有记录，对班组的安全活动要有考核措施。
（8）建立机械设备、临电设施和各类脚手架工程设置完成后的验收制度。未经过验收和验收不合格的严禁使用。
（9）工伤事故处理制度：建立事故档案，按调查分析原则、规定进行处理报告，认真做好“三不放过”工作。
（10）班前检查制：责任工程师必须督促与检查施工人员对安全防护措施是否进行了检查，并且对班前安全生产讲话情况进行检查。

安全管理制度一览表：
序次
类 别
制 度 名 称
1
岗位管理
安全生产组织制度
2
安全生产责任制度
3
安全生产教育培训制度
4
安全生产岗位认证制度
5
安全生产值班制度
6
特种作业人员和外协力量管理制度
7
安全生产奖罚制度
8
措施管理
安全技术措施的编制和审批制度
9
安全技术措施实施的管理制度
10
安全技术措施的总结和评价制度
11
投入和物质管理
安全设备、设施、和措施费用的编制和审批制度
12
劳动保护用品的购入（添置）、发放与管理制度
13
特种劳动防护用品定点使用管理制度
14
日常管理
安全生产检查制度
15
安全生产交接班制度
16
安全隐患处理和安全整改工作的备案制度
17
安全和伤亡事故的报告、统计制度
18
安全生产资料归档和管理制度
3）、严格执行安全教育程序

组织安全教育
新工人三级教育
(各施工班组)
特种工人培训教育
班前教育技术交底
(各施工班组)
安全资料下发
批阅教育考卷
填写教育卡
培训资料下发
上岗证
填写教育卡
三检查
班前工具检查
日安全注意事项
上报项目经理部
上报安全总监
备案
现场责任工程师
监督检查

4）、组织安全活动

组织安全活动
周一下午1:00安全生产大会
每月25日15:00安全生产总结会
例会人员记录备案
安全宣传教育
上周安全总结表彰
汇报月安全生产状况,提出下月安全生产控制计划
安全总监主持召开
(全体人员参加)
书面提交现场经理,项目执行经理

5）、进行安全检查

检查内容
检查形式
参加人员
考核
备注
分包安全管理
定期
安全总监
月考核记录
检查分包单位自检记录
三宝防护
定期
安全总监会同
分包单位
周考核记录

施工用电
定期
安全总监会同
分包单位
周考核记录
分包单位日检
作业人员的
行为和施工
作业层
日检
责任工程师
会同分包单位
日检记录
现场指令，限期整改
施工机具
日检
施工班组自检
日检记录
责任工程师检查分包自检记录

6）、分析安全难点，确定安全管理难点
（1）搬运材料时，防止发生磕碰伤人事故；
（2）手持电动工具施工用电的安全等；
（3）油漆等材料防中毒事故等安全卫生工作；
（4）现场防火等工作。
7）、安全生产管理重点
用电安全：施工中电气设施的安装、维修，均由正式电工负责，严禁私自拉照明线、点电炉，避免电气引起火灾事故。

3、保证安全生产的措施
1）、凡进入施工现场的各类人员必须戴好安全帽，并系好帽带。二米以上的作业均属高空作业，。高空作业人员施工时必须挂好安全带。
2）、手持电动工具的电源线、插头完好，工具的外绝缘应完好，维修和保管由专人负责。
3）、电焊机应单独设立开关。其外壳应做接零或接地保护，一次线长度应小于5m，二次线长度应小于30m，并安装防护罩，设置地点应防潮、防打击。
4）、中小型机械
（1）各种小型、手动机械设备的安全防护装置、设施必须齐全。
（2）各种小型、手动机械设备严禁带病作业和非专业人员自行修理。
（3）木工作业，压刨送料和接料均不准戴手套，并应站在机床的一侧，材料走横或卡住时应停机、降低台面拨正，送料时手指必须离开滚筒20cm以外，接料必须待料走出台面；圆盘踞的锯片不得有裂口，螺丝应上紧，操作时应带防护镜，站在锯片一侧，禁止站在锯片线上，手臂不得跨越锯片。
5）、施工现场使用门式架、临时活动架梯子等安放必须牢固可靠，防护齐全。
6）、凡患有心脏病、癫痫病、高血压、贫血等疾病者，严禁从事施工作业。
7）、油漆涂料施工
（1）各类油漆，因其易燃或有毒，故应存放在专用库房内，不允许与其它材料混堆。对挥发性油料必须存放于密闭容器内，必须设专人保管。
（2）油漆涂料库房应有良好的通风，设置消防器材，悬挂醒目的“严禁烟火”的标志，库房与其它建筑物应保持一定的安全距离，严禁住人。
（3）使用煤油、汽油、松香水、丙酮等易燃物调配油料，应配带好防护用品，不准吸烟。
（4）沾染油漆或稀释油类的棉纱、破布等物，应全部收集存放在有盖的金属箱内，待不能使用时应集中消毁或用碱剂将油污洗净以备再用。
（5）刷涂作业过程中，如感头痛、恶心、心闷或心悸时，应立即停止作业到户外换取新鲜空气。
.8）、常见毒物防止方法
（1）苯：无色、透明具有芳香的液体，油漆中用来作溶剂，沸点80℃，极易挥发。苯中毒后头痛、头昏、记忆力减退、无力、失眠等。另外还能引起皮肤干燥骚痒，发红；热苯还可以引起皮肤水泡，出现脱脂性皮炎。预防的方法，应加强自然通风和局部的机械通风，严禁用苯洗手。
（2）汽油：无色透明液体，具有很强的挥发性，若在超过汽油蒸汽容许浓度的环境中长期工作，能使神经系统和造血系统损害，皮肤接触后有可能产生皮炎、湿疹和皮肤干燥。因此，在高浓度环境工作时，要戴防毒面具或加强机械通风；手上可涂保护性糊剂进行保护。工作结束后，用肥皂水洗净，并用水冲洗干净。
4、消防管理措施
1）、贯彻以“预防为主，防消结合”的消防方针，结合施工中的实际情况，加强领导、组织落实、建立逐级防火责任制。建立消防、保卫制度，确保施工安全。作好施工现场平面管理，对易燃物品的存放要设专人负责保管，远离火源。
2）、组织工地成立防火领导小组，由项目经理任组长，由安全总监、材料员及责任工程师等相关管理人员任组员。对现场进行监控，及时消除隐患。各施工部位明确安全责任人员，实行挂牌制度。
3）、对现场的操作人员进行消防保卫知识教育，提高施工人员消防保卫意识，每周一作为安全教育日，对施工人员及操作人员进行安全防火知识的教育，并充分利用板报和醒目标语等多种形式宣传防火知识，从思想上使每个职工重视安全防火工作，增强安全防火意识。
4）、施工现场按消防规定设置干粉灭火器。防火器材不得随意搬动，消防通道不得堆放其它材料，以保持消防道路畅通。在附近要写上119火警电话醒目标志。
5）、由工地材料员建立消防档案制，做好消防工作的基础资料。
6）、现场人员用餐采取送餐方式，不在室内开火做饭，避免火灾事故隐患。
7）、施工中电气设施的安装、维修，均由正式电工负责，严禁私自拉照明线、点电炉，避免电气引起火灾事故。
8）、坚持安全消防检查制度，发现隐患及时清除，防止工伤、火灾事故。
9）、动火作业履行动火审批制度，动火操作人员持动火证上岗，并有专人看护。
10）、对有火灾危险的项目施工，编制专项消防措施，设置警戒区域，并配备专职警戒人员。
11）、油漆料库、调料间和油漆工的防火要求。
12）、油漆料库和调料间应分开设置，油漆料库和调料间应与散发火花的场所保持一定的防火间距。
13）、性质相抵触、灭火方法不同的品种，应分库存放。
14）、涂料和稀释剂的存放和管理，应符合《仓库防火安全管理规则》的要求。
15）、调料间应有良好的通风，并应采用防爆电器设备，室内禁止一切火源，调料间不能兼做更衣室和休息室。
16）、油漆工、调料人员应穿不易产生静电的工作服，不带钉子的鞋。
17）、油漆工禁止与焊工同时间、同部位的上下交叉作业。
18）、浸有涂料、稀释剂的破布、纱团、手套和工作服等，应及时清理，不能随意堆放，防止因化学反应而生热，发生自燃。
5、环保及文明施工措施
1）、管理目标
我们将依据国家环境管理标准和我公司环保手册，建立环境管理体系，制定环境方针、环境目标和环境指标，配备相应的资源，遵守法规，预防污染，节能减废，实现施工与环境的和谐，达到环境管理标准的要求,确保施工对环境的影响最小，并最大限度地达到施工环境的美化，选择功能型、环保型、节能型的工程材料设备，不仅在施工过程中达到环保要求，而且要确保本工程成为使用功能完备的绿色建筑。
认真贯彻执行建设部、北京市关于施工现场文明施工管理的各项规定。使施工现场成为干净、整洁、安全和合理的文明工地，达到 “北京市安全文明工地”，避免投诉现象发生。使本工程成为我公司的“CI形象示范工程”，该工程在环境保护、文明施工和CI形象方面，将成为我公司在北京市的样板和代表性工程。
鉴于本工程的特殊性，我们将重点控制现场文明施工、噪音污染、废弃物管理、资源的合理使用以及环保节能型材料设备的选用等。在制定控制措施时，考虑对企业形象的影响、环境影响的范围、影响程度、发生频次、社区关注程度、法规符合性、资源消耗、可节约程度以及对材料设备对建筑物环保节能的效果等。
2）、组织保证
（1）在项目经理部建立环境保护体系，明确体系中各岗位的职责和权限，建立并保持一套工作程序，对所有参与体系工作的人员进行相应的培训。
（2）对所有施工人员进行文明施工意识教育，加强整体意识，确保现场施工有序进行的同时，保证文明施工。
（3）本工程的施工现场将严格按照公司环保手册和现场管理规定进行管理，在精装工作大面积施工后，项目经理部将成立专门的成品保护小组，进行操作面的清理、保洁，洒水降尘等工作。
组织保证体系：

项目经理
现场经理
安全员
责任师
施工班组
材料员
技术负责人

3）、工作制度
（1）每周召开一次“施工现场文明施工和环境保护”工作例会，总结前一阶段的施工现场文明施工和环境保护管理情况，布置下一阶段的施工现场文明施工和环境保护管理工作。
（2）建立并执行施工现场环境保护管理检查制度。每周组织一次由各施工班组的施工和环境保护管理负责人参加的联合检查，对检查中所发现的问题，开出“隐患问题通知单”，各专业施工单位在收到“隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决, 我司项目经理部有关部门应监督落实问题的解决情况。
4）、文明施工及环境保护管理措施
（1）防止大气污染
①、施工阶段，定时对操作面进行淋水降尘，控制粉尘污染。
②、建筑结构内的施工垃圾清运,用垃圾袋运送至指定的地点，严禁随意凌空抛撒，施工垃圾应及时清运，并适量洒水，减少粉尘对空气的污染。
③、水泥和其他易飞扬物、细颗粒散体材料，安排在库内存放或严密遮盖，运输时要防止遗洒、飞扬，卸运时采取码放措施,减少污染。
（2）防止施工噪音污染
①、合理安排施工计划，除特殊情况外，避免夜间施工，在每天晚21时至次日早7时，严格控制强噪声作业，必须作业时，采取降噪措施。
②、需要夜间作业的分项工程，在交底中明确特殊注意事项和降噪措施，施工期间安排专人执守，控制噪音强度。
③、使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。
④、加强环保意识的宣传。采用有力措施控制人为的施工噪声，严格管理，最大限度地减少噪音扰民。
⑤、由项目经理负责扰民协调工作，负责接待和解决周边扰民的投述。
（3）废弃物管理：按照施工现场设立专门的废弃物临时贮存场地，进行废弃物应存放，并按要求及时清运出现场。
（4）避免扰民现象发生
①、进场前后，与业主单位沟通，请其发布相关公告，使周围了解工程施工情况，赢得体谅和理解。
②、施工时除进出口外，其它与周围交界的门窗洞口全部封闭，全面实行封闭式管理，可以避免噪音扩散并且避免施工人员与场外人员的相互干扰。
③、在项目经理部项目经理直接领导文明施工，协调相关工作，如发生扰民投诉现象，及时调查解决并进行对投诉人的回访，必要的情况下请总包单位协调解决。
④、对于施工电锯噪声较大的工具，在固定的地方设立加工棚，并采用特殊的隔声防护屏处理，避免噪声扩散。
⑤、在工地对外的相关出入口处，安排专人职守、设置警示标志，禁止与工程无关的人员进入现场，避免安全隐患。
⑥在总包指定的位置悬挂相关标语、标志，显示施工单位与周边相互理解的关系，体现企业形象。
（5）为保证现场清洁、安全，工地现场内保证不开火做饭，管理人员和施工人员的用餐采取送餐方式，餐后生活垃圾及时清理出现场。
（6）材料设备的管理
①、对现场堆场进行统一规划，对不同的进场材料设备进行分类合理堆放和储存，并挂牌标明标示，重要设备材料利用专门的围栏和库房储存，并设专人管理。
②、在施工过程中，严格按照材料管理办法，进行限额领料。
③、对废料、旧料做到每日清理回收。
④、工作面做到工完场清，人走场清。
⑤、使用计算机数据库技术对现场设备材料进行统一编码和管理。
（7）环保节能型材料设备的选择
以业主和总包代表为主导，在材料设备选型方面，遵从以下原则：
①、满足设计要求
②、满足规范要求
③、满足质量和建筑物所特有的使用功能要求
④、满足环保、节能要求，具有良好的使用寿命，便于今后建筑物的维护和管理，达到降低建筑物维护管理费用和建筑物运营费用的目的。
⑤、木材、板材、石材、胶等材料要选择环保材料，保证室内环境件检测达标。
（8）为解决现场施工人员的入厕问题，防止对施工现场造成污染，保持环境卫生，我方拟定使用总包现有卫生间，如不能满足施工使用，我方于进场之初，与业主协商在隐蔽处设置移动卫生间，并派专人按时进行清理，保证卫生间的清洁。
（9）其他措施
①、对易燃、易爆、油品和化学品的采购、运输、贮存、发放和使用后对废弃物的处理制定专项措施，并设置专人管理。
②、对施工机械进行全面的检查和维修保养，保证设备始终处于良好状态，避免噪音、泄漏和废油、废弃物造成的污染，杜绝重大安全隐患的存在。
③、生活垃圾与施工垃圾分开，并及时组织清运。
④、施工作业人员不得在施工现场以外逗留、休息，人员用餐必须在施工现场以内。
⑤、尽量节约临时用电、临时用水，杜绝浪费现象发生。
