可调式货车中门安全锁
使用说明书

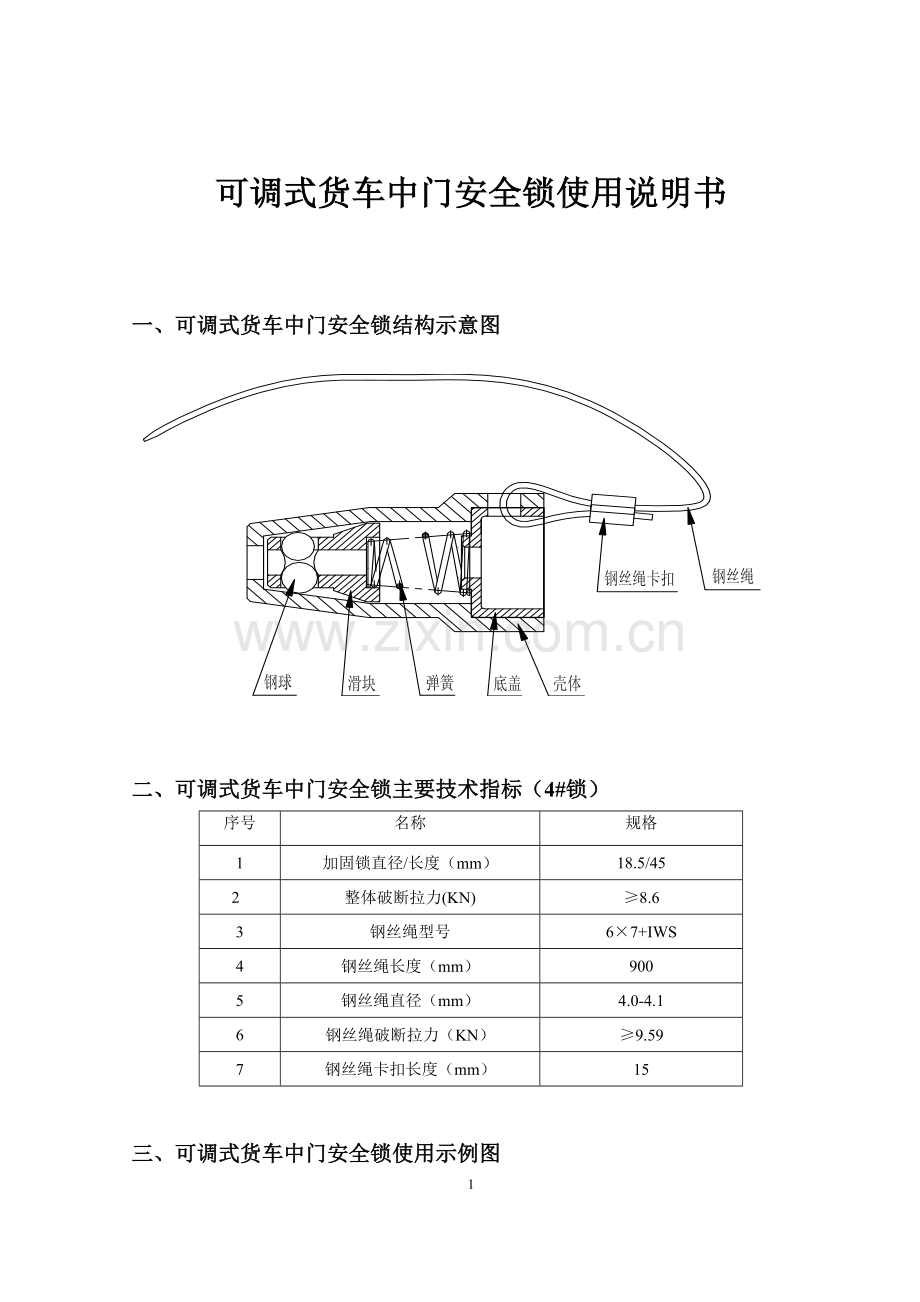

可调式货车中门安全锁使用说明书

一、可调式货车中门安全锁结构示意图

二、可调式货车中门安全锁主要技术指标（4#锁）
序号
名称
规格
1
加固锁直径/长度（mm）
18.5/45
2
整体破断拉力(KN)
≥8.6
3
钢丝绳型号
6×7+IWS
4
钢丝绳长度（mm）
900
5
钢丝绳直径（mm）
4.0-4.1
6
钢丝绳破断拉力（KN）
≥9.59
7
钢丝绳卡扣长度（mm）
15

三、可调式货车中门安全锁使用示例图

A-货车车门安全锁用于上门锁；B-货车车门安全锁用于下门锁；
图中：1.固定座，2.上插销拉杆，3.下门锁销孔，4.下门锁销槽。

四、可调式货车中门安全锁使用方法
1. C61、C62B、C64等敞车中门使用方法：将敞车中门关闭，上、下锁销及拉杆插好、落位。下门锁的使用方法为：将安全锁钢丝绳一端穿过中门上的下门锁销孔与车底板上的下门锁销槽后，再穿入安全锁的锁闭孔拉紧；上门锁的使用方法为：将安全锁钢丝绳一端穿过中门上插销拉杆固定座上的孔后再穿入安全锁的锁闭孔拉紧。

2. C70等敞车中门使用方法：将敞车中门关闭，上、下锁销及拉杆插好、落位。将安全锁钢丝绳一端穿过中门上下插销锁铁与下插销锁铁座上的孔，再穿过安全锁上的锁闭孔拉紧钢丝绳；用安全锁将钢丝绳一端穿过上插销手把杆座上的孔，绕过上插销手把，再穿过安全锁上的锁闭孔拉紧钢丝绳。

3.货车车门安全锁钢丝绳余尾按路局车门管理办法规定进行处理。

五、可调式货车中门安全锁使用照片图

图1

图2
