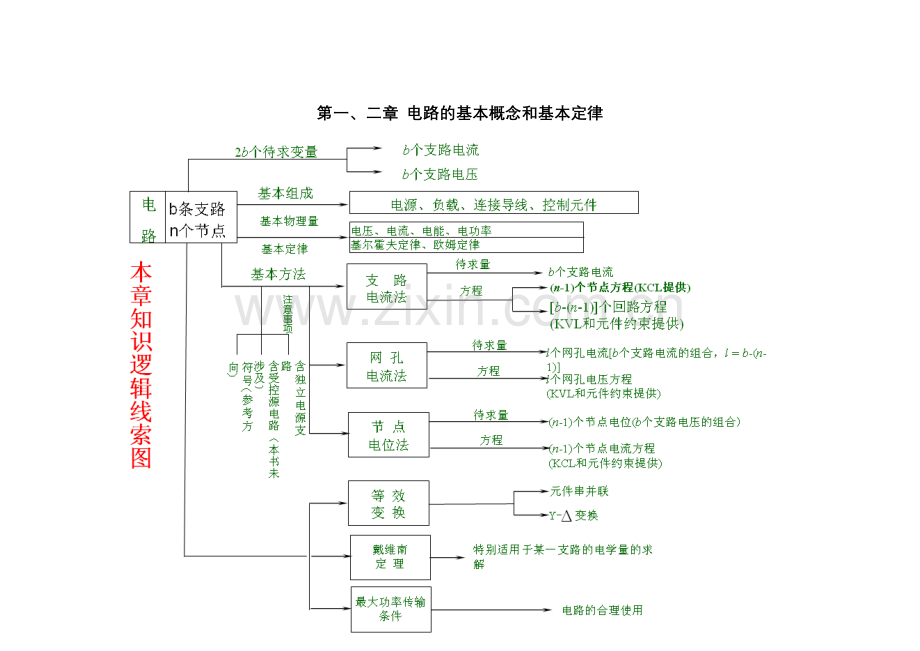

第一、二章 电路的基本概念和基本定律

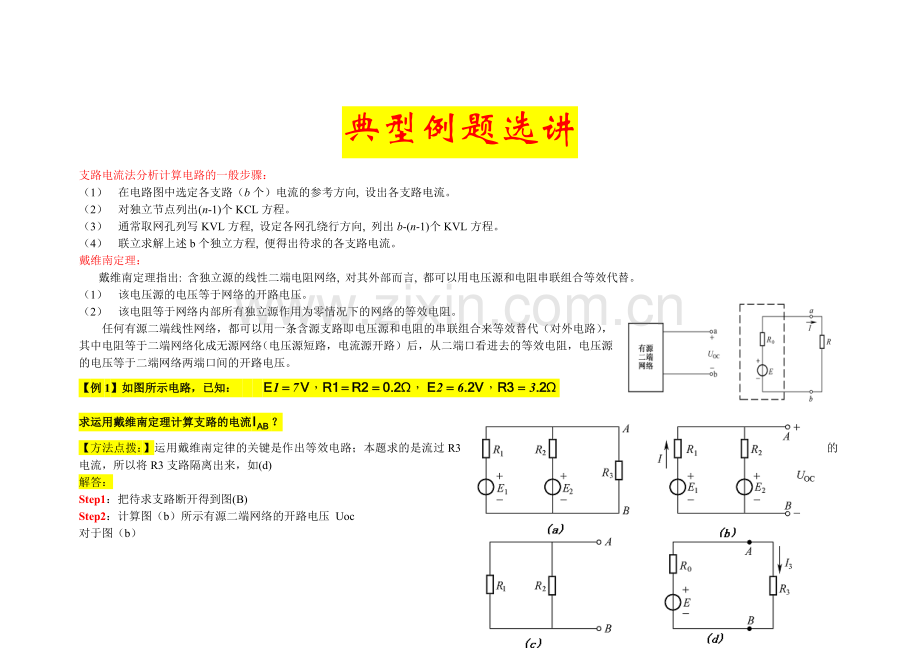

典型例题选讲
支路电流法分析计算电路的一般步骤：
（1） 在电路图中选定各支路（b个）电流的参考方向, 设出各支路电流。 
（2） 对独立节点列出(n-1)个KCL方程。
（3） 通常取网孔列写KVL方程, 设定各网孔绕行方向, 列出b-(n-1)个KVL方程。
（4） 联立求解上述b个独立方程, 便得出待求的各支路电流。
戴维南定理：
戴维南定理指出: 含独立源的线性二端电阻网络, 对其外部而言, 都可以用电压源和电阻串联组合等效代替。
（1） 该电压源的电压等于网络的开路电压。
（2） 该电阻等于网络内部所有独立源作用为零情况下的网络的等效电阻。
任何有源二端线性网络，都可以用一条含源支路即电压源和电阻的串联组合来等效替代（对外电路），其中电阻等于二端网络化成无源网络（电压源短路，电流源开路）后，从二端口看进去的等效电阻，电压源的电压等于二端网络两端口间的开路电压。
【例1】如图所示电路，已知：
求运用戴维南定理计算支路的电流？
【方法点拨：】运用戴维南定律的关键是作出等效电路；本题求的是流过R3的电流，所以将R3支路隔离出来，如(d)
解答：
Step1：把待求支路断开得到图(B)
Step2：计算图（b）所示有源二端网络的开路电压 Uoc
对于图（b）
，
Step3：将电压源短路，求等效电阻

Step4：在（d）中求I3

【例2】在图例2中，已知求各支路电流。
解法一：用支路电流法求各支路电流。
根据如图所示各支路电流的参考方向及KCL，对结点A有：

已知： 即有：
在回路ABCDA中，假设电流源两端电压U2为，方向如图，根据KVL为：
即：
对于AEFBA回路，根据KVL方程，有 ： 即：
解方程：

解得：
解法二：用戴维南定理求解。
求解过程如右图。
第四章 正弦交流电路
