DC12V衰减计算公式.doc

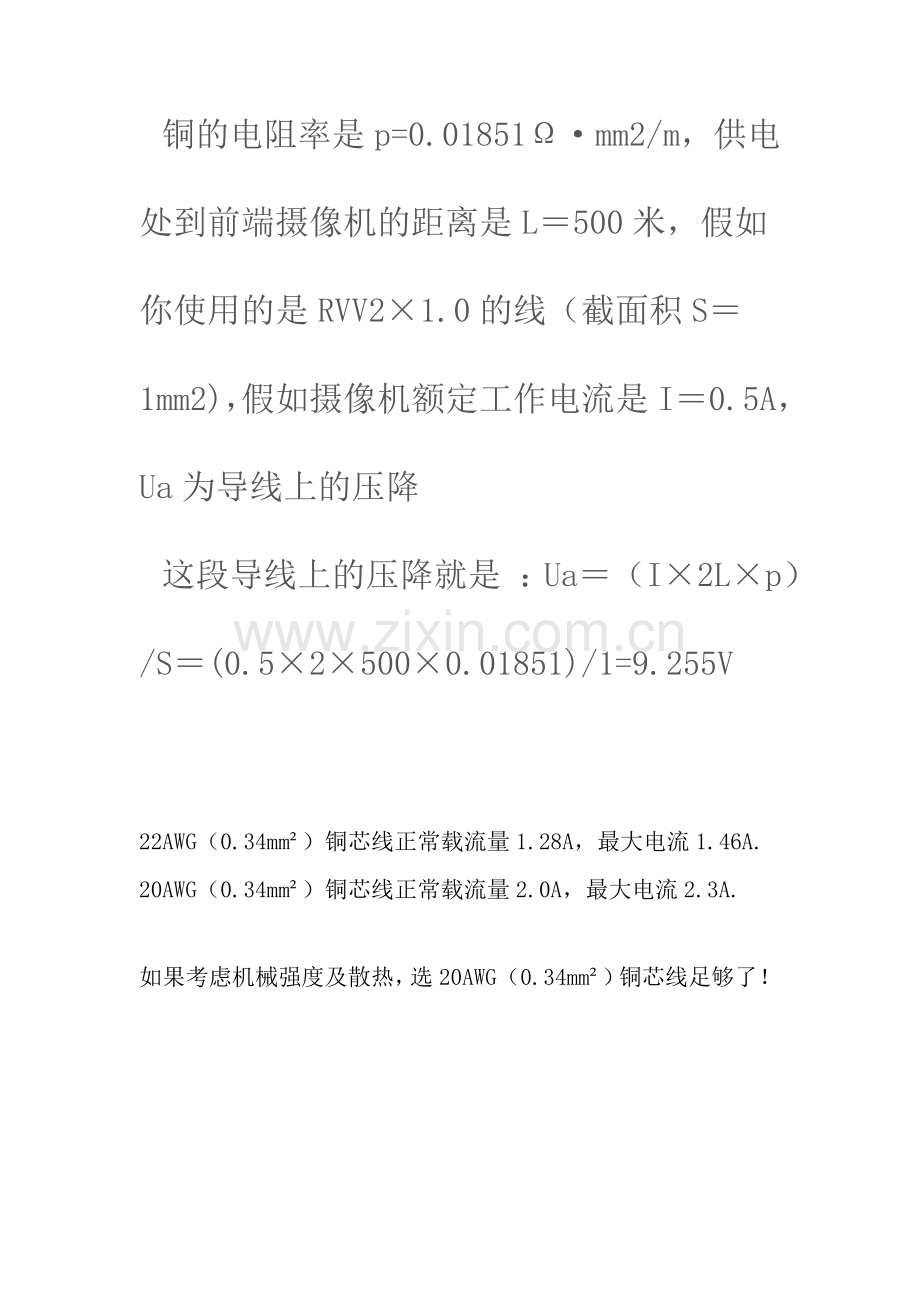

铜的电阻率是p=0.01851 Ω·mm2/m，供电处到前端摄像机的距离是L＝500米，假如你使用的是RVV2×1.0的线（截面积S＝1mm2)，假如摄像机额定工作电流是I＝0.5A，Ua为导线上的压降
这段导线上的压降就是 ：Ua＝（I×2L×p）/S＝(0.5×2×500×0.01851)/1=9.255V

22AWG（0.34mm²）铜芯线正常载流量1.28A，最大电流1.46A.
20AWG（0.34mm²）铜芯线正常载流量2.0A，最大电流2.3A.

如果考虑机械强度及散热，选20AWG（0.34mm²）铜芯线足够了！

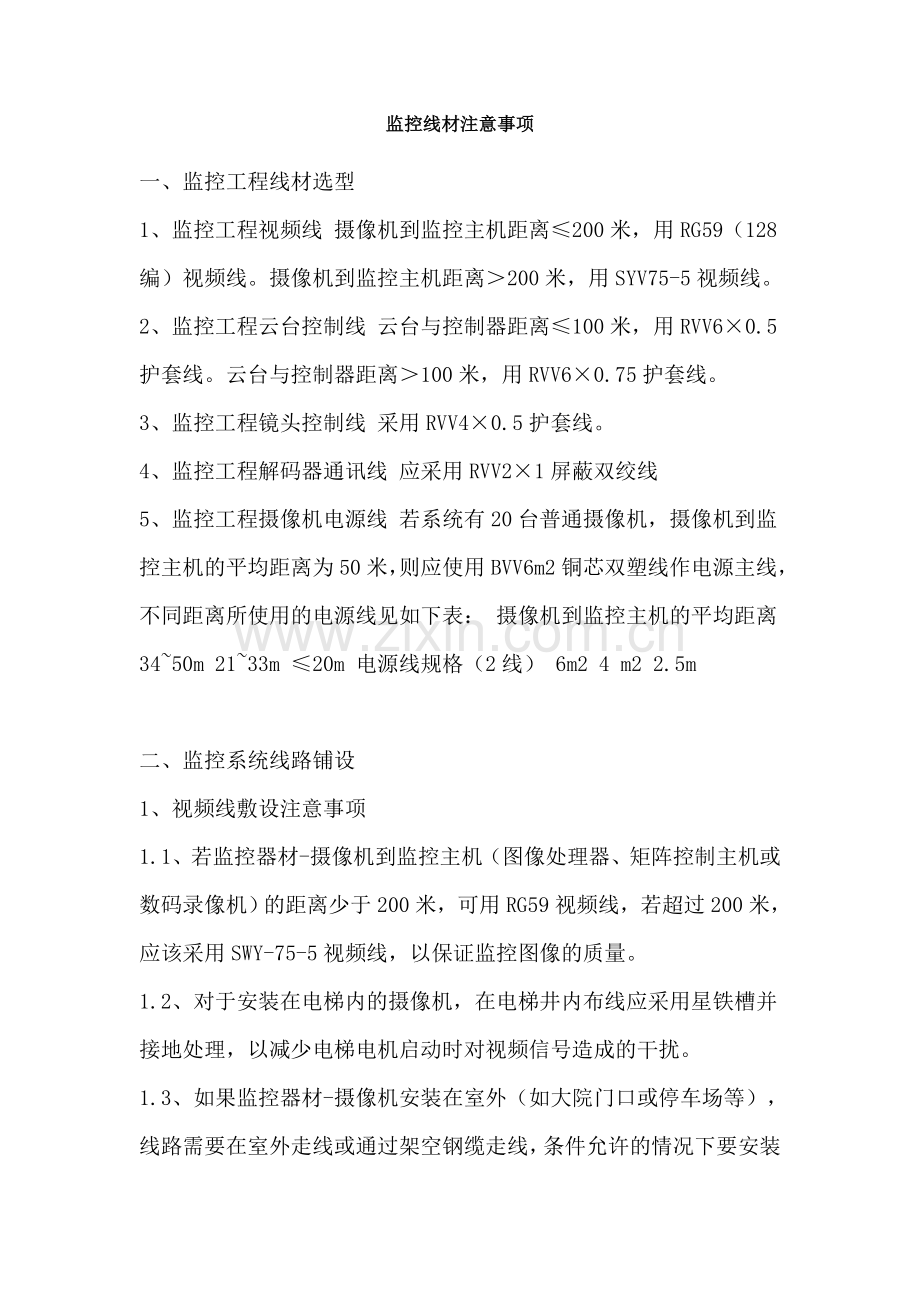

监控线材注意事项
一、监控工程线材选型
1、监控工程视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线。摄像机到监控主机距离＞200米，用SYV75-5视频线。
2、监控工程云台控制线 云台与控制器距离≤100米，用RVV6×0.5护套线。云台与控制器距离＞100米，用RVV6×0.75护套线。
3、监控工程镜头控制线 采用RVV4×0.5护套线。
4、监控工程解码器通讯线 应采用RVV2×1屏蔽双绞线
5、监控工程摄像机电源线 若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表： 摄像机到监控主机的平均距离 34~50m 21~33m ≤20m 电源线规格（2线） 6m2 4 m2 2.5m

二、监控系统线路铺设
1、视频线敷设注意事项
1.1、若监控器材-摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果监控器材-摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

三、控制线敷设注意事项
        2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。 如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

        2.2、在数码监控系统中，若安装配云台变焦镜头的监控器材-摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。 解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。

四、摄像机电源线敷设注意事项
         市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。 在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
