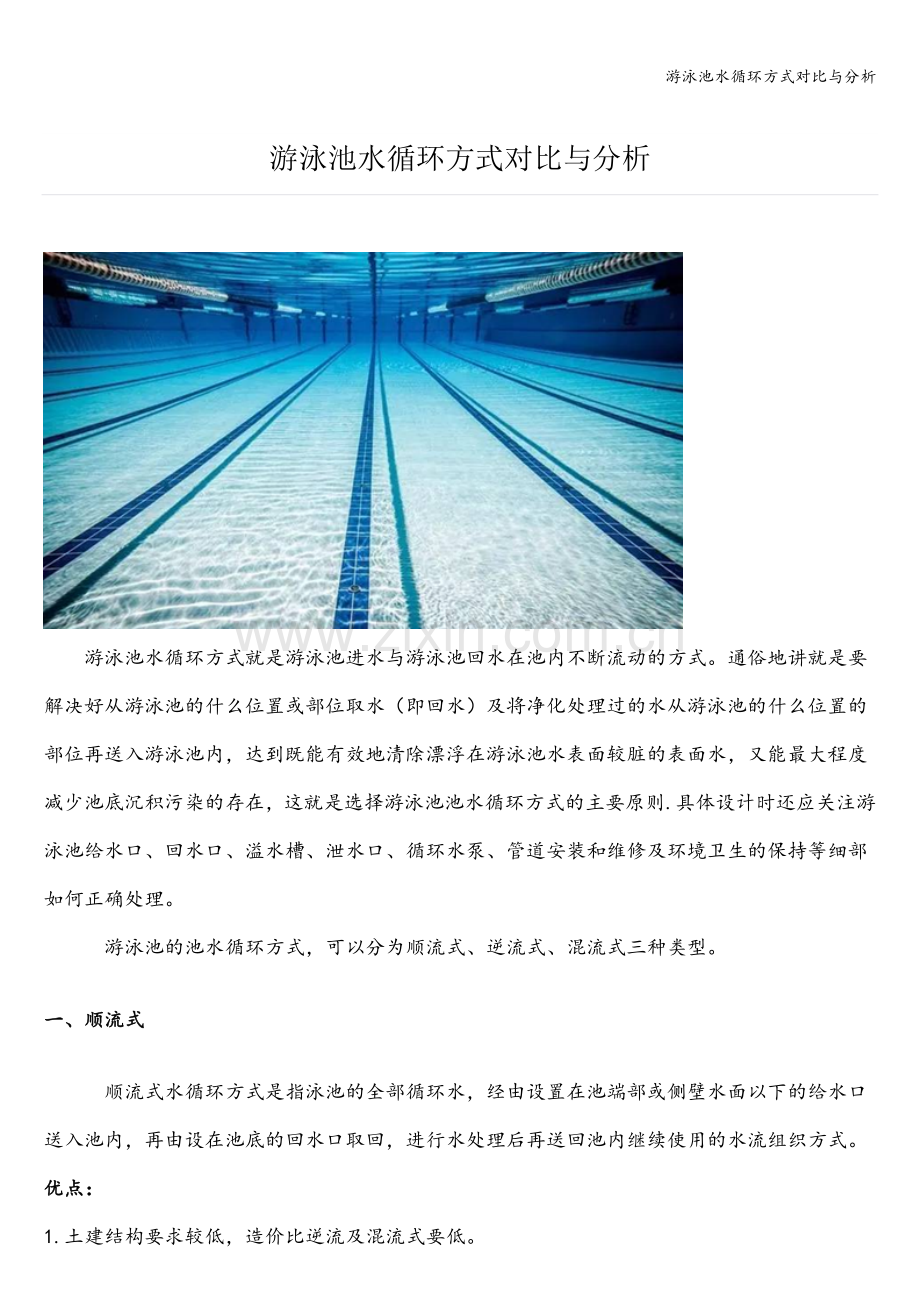

游泳池水循环方式对比与分析

游泳池水循环方式对比与分析

游泳池水循环方式就是游泳池进水与游泳池回水在池内不断流动的方式。通俗地讲就是要解决好从游泳池的什么位置或部位取水（即回水）及将净化处理过的水从游泳池的什么位置的部位再送入游泳池内，达到既能有效地清除漂浮在游泳池水表面较脏的表面水，又能最大程度减少池底沉积污染的存在，这就是选择游泳池池水循环方式的主要原则.具体设计时还应关注游泳池给水口、回水口、溢水槽、泄水口、循环水泵、管道安装和维修及环境卫生的保持等细部如何正确处理。
   游泳池的池水循环方式，可以分为顺流式、逆流式、混流式三种类型。

一、顺流式

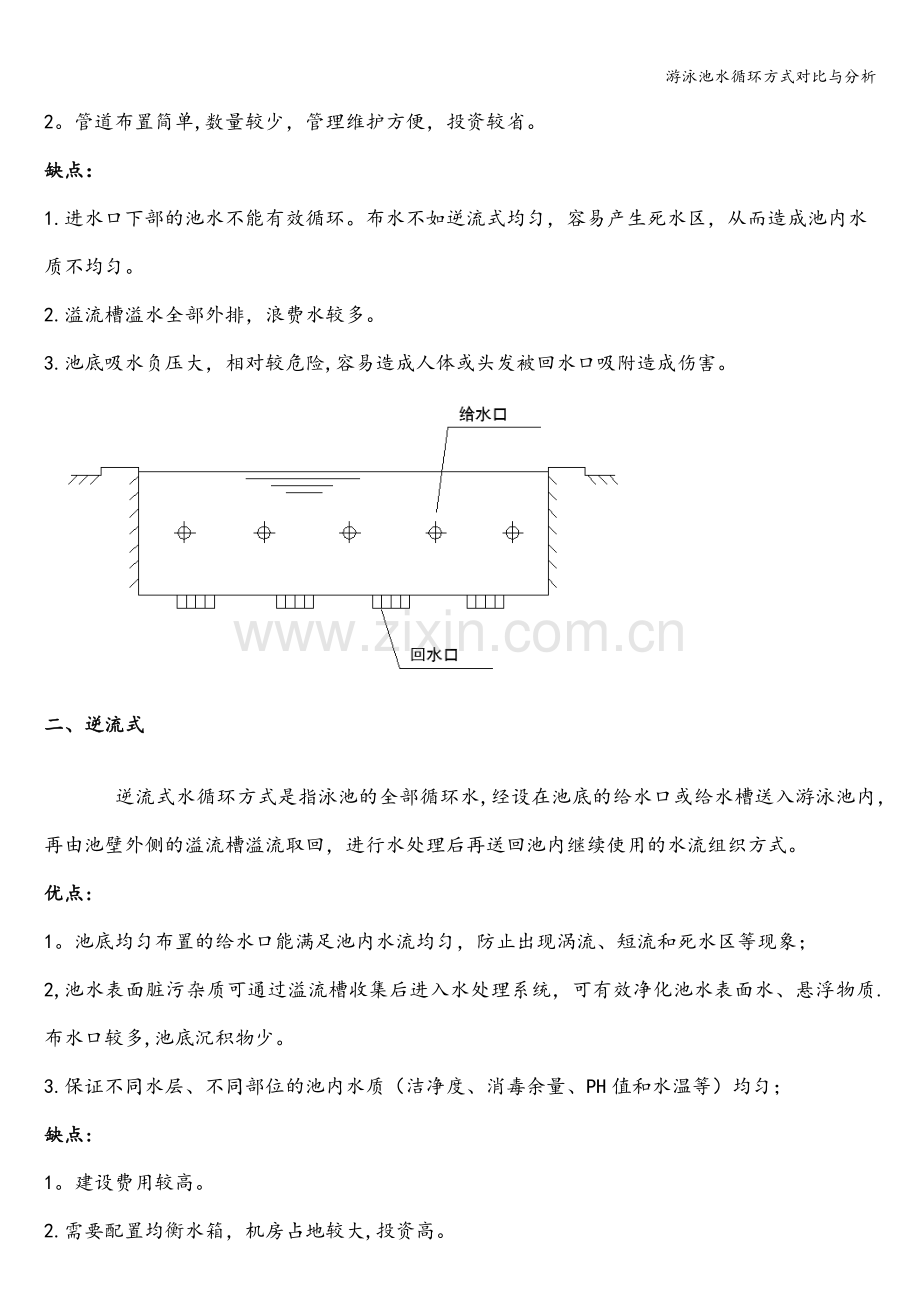

 顺流式水循环方式是指泳池的全部循环水，经由设置在池端部或侧壁水面以下的给水口送入池内，再由设在池底的回水口取回，进行水处理后再送回池内继续使用的水流组织方式。
优点：
1.土建结构要求较低，造价比逆流及混流式要低。
2。管道布置简单,数量较少，管理维护方便，投资较省。
缺点：
1.进水口下部的池水不能有效循环。布水不如逆流式均匀，容易产生死水区，从而造成池内水质不均匀。
2.溢流槽溢水全部外排，浪费水较多。
3.池底吸水负压大，相对较危险,容易造成人体或头发被回水口吸附造成伤害。

二、逆流式

    逆流式水循环方式是指泳池的全部循环水,经设在池底的给水口或给水槽送入游泳池内，再由池壁外侧的溢流槽溢流取回，进行水处理后再送回池内继续使用的水流组织方式。
优点:
1。池底均匀布置的给水口能满足池内水流均匀，防止出现涡流、短流和死水区等现象；
2,池水表面脏污杂质可通过溢流槽收集后进入水处理系统，可有效净化池水表面水、悬浮物质.布水口较多,池底沉积物少。
3.保证不同水层、不同部位的池内水质（洁净度、消毒余量、PH值和水温等）均匀；
缺点:
1。建设费用较高。
2.需要配置均衡水箱，机房占地较大,投资高。
3.池底布水施工较困难，管道比顺流多且溢流管径要求更大，施工安装和维护较困难。
4。溢流槽内噪音较大。

三、混流式

   混流式水循环方式是指泳池的全部循环水，75%～80%水量经由设在池壁外侧的溢流回水口取回；另外20%～25％的水量从在池底的回水口取回。此两部分循环水量合并进行水处理系统后,经设在游泳池底的给水口送入游泳池内继续使用的水流组织方式。
优点:
既具有逆流式池水循环方式的优点,还具有顺流式池底回水能依靠水流冲刷并带走池底部分沉积污物的优点。这种方法在我国采用的实例虽少，但据了解效果令人满意。
缺点:
1。 建设费用较高。机房建设基本和逆流要求相同，机房占地较大，投资高。
2。 池底回水管与均衡水箱吸水管连在一起，靠止回阀防倒流，根据实际经验，若止回阀稍有问题,往往漏水到水箱的概率很大，造成大量水浪费，甚至淹没机房。
3.池底和溢流回水的实际流量分配难以合理控制。
4.溢流槽内噪音较大。
5.管道施工与逆流式类似，管道比顺流式多且溢流管径要求更大，施工较为复杂，而且还比逆流式多一个回水主管需引至机房。

四、顺流式、逆流式、混流式具体布水设置对比

顺流式
逆流式
混流式
给
水
口
1、两端池壁补水时,给水口应设置在每条泳道线端壁固定点下方的池壁上。
2、两侧布水口,给水口间距不超过3m，布置时要注意避免产生死水区。
池底补水施工困难,一般有两种方式：
1、池底结构预留套管，需要下方有较高的空间做管道施工，管道检修较易，但结构要求较高，漏水风险大。
2、池底防水层上方做250—400mm厚混凝土走管层，结构及防水完成后预留池底布水管，浇筑垫层后再接水口。要求节后较深，但无需预留池底孔洞及管道施工空间，结构做法较上一种容易，漏水风险也较小，国内采用较多。
与逆流式相同
回
水
口
池底回水口，可与泄空口合并.
至少需布置两个，流速要求应符合《CJJ122—2008游泳池给排水工程技术规范》规定.
回水口设在溢流槽内，按3m间距布置。
逆流和顺流相关回水口都要做，相关要求都要满足，较麻烦.
水
池
应设平衡水池
应设均衡水池
应设均衡水池，尺寸与逆流式相差并不大，节省有限。
溢
流
槽
作为溢流排水使用，要求不高，宽度200~300mm。
1、作为溢流回水使用，要求较高,宽度200～300mm。土建要求严格，溢流会水槽的溢流堰应绝对水平，完成面偏差不超过±2mm。
2、溢流回水槽跌水噪音较大.可采用溢流槽内池壁留斜坡，溢流主管管留通气孔，或者采用可调整式的溢流口等方式降低噪音.
要求与逆流式相同.
充
水
及
补
水
宜通过平衡水池或补水箱采用间接方式向池内补水或充水.
宜通过均衡水池或补水箱间接向池内补水或充水。
宜通过均衡水池或补水箱间接向池内补水或充水。
