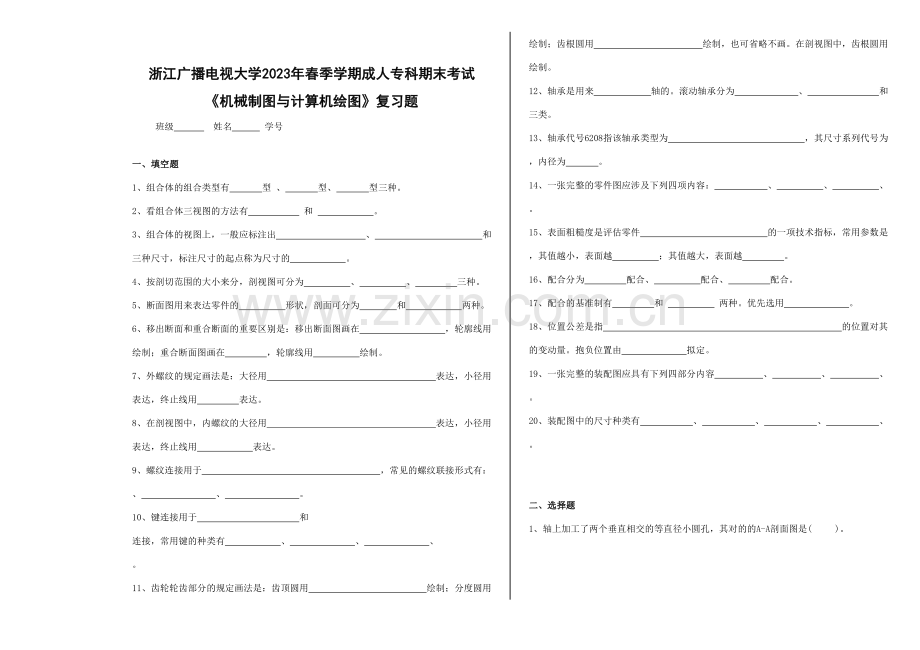

浙江广播电视大学2023年春季学期成人专科期末考试
《机械制图与计算机绘图》复习题
班级 姓名 学号

一、 填空题
1、组合体的组合类型有 型 、 型、 型三种。
2、看组合体三视图的方法有 和 。
3、组合体的视图上，一般应标注出 、 和 三种尺寸，标注尺寸的起点称为尺寸的 。
4、按剖切范围的大小来分，剖视图可分为 、 、 三种。
5、断面图用来表达零件的 形状，剖面可分为 和 两种。
6、移出断面和重合断面的重要区别是：移出断面图画在 ，轮廓线用 绘制；重合断面图画在 ，轮廓线用 绘制。
7、外螺纹的规定画法是：大径用 表达，小径用 表达，终止线用 表达。
8、在剖视图中，内螺纹的大径用 表达，小径用 表达，终止线用 表达。
9、螺纹连接用于　 　，常见的螺纹联接形式有： 、 、 。
10、键连接用于　 　和　 　连接，常用键的种类有 、 、 、 。
11、齿轮轮齿部分的规定画法是：齿顶圆用 绘制；分度圆用 绘制；齿根圆用 绘制，也可省略不画。在剖视图中，齿根圆用 绘制。
12、轴承是用来　 　轴的。滚动轴承分为　 、 　和　 　三类。　
13、轴承代号6208指该轴承类型为　 　，其尺寸系列代号为 　，内径为　 　。
14、一张完整的零件图应涉及下列四项内容： 、 、 、 。
15、表面粗糙度是评估零件　 　的一项技术指标，常用参数是　 ，其值越小，表面越　 　；其值越大，表面越　 　。
16、配合分为 配合、 配合、 配合。
17、配合的基准制有 和 两种。优先选用 。
18、位置公差是指 的位置对其 的变动量。抱负位置由 拟定。
19、一张完整的装配图应具有下列四部分内容 、 、 、 。
20、装配图中的尺寸种类有 、 、 、 、 。

二、选择题

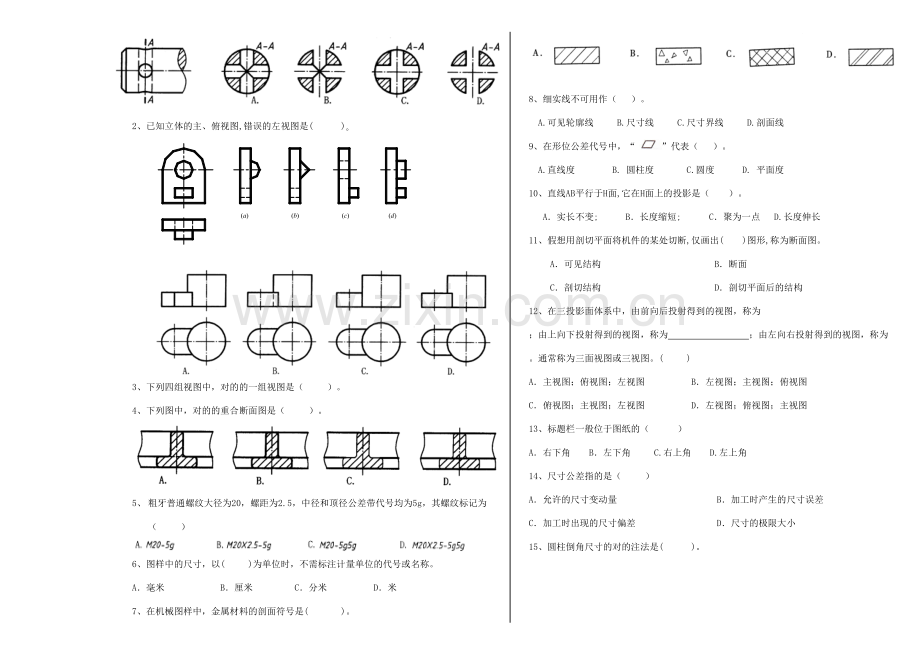

1、轴上加工了两个垂直相交的等直径小圆孔，其对的的A-A剖面图是( )。

2、已知立体的主、俯视图,错误的左视图是( )｡

3、 下列四组视图中，对的的一组视图是（　 　）。
4、 下列图中，对的的重合断面图是（　 　）。

5、 粗牙普通螺纹大径为20，螺距为2.5，中径和顶径公差带代号均为5g，其螺纹标记为 （ ）

6、图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称。
A．毫米 B．厘米 C．分米 D．米
7、在机械图样中，金属材料的剖面符号是( )。

8、细实线不可用作（ ）。
A.可见轮廓线 B.尺寸线 C.尺寸界线 D.剖面线
9、在形位公差代号中，“”代表（ ）。
A.直线度 B. 圆柱度 C.圆度 D. 平面度
10、直线AB平行于H面,它在H面上的投影是（ ）。
A．实长不变; B．长度缩短; C．聚为一点 D.长度伸长
11、假想用剖切平面将机件的某处切断,仅画出( )图形,称为断面图。
A．可见结构 B．断面
C．剖切结构 D．剖切平面后的结构
12、在三投影面体系中，由前向后投射得到的视图，称为 ；由上向下投射得到的视图，称为 ；由左向右投射得到的视图，称为 。通常称为三面视图或三视图。( )
A．主视图；俯视图；左视图 B．左视图；主视图；俯视图
C．俯视图；主视图；左视图 D．左视图；俯视图；主视图
13、标题栏一般位于图纸的（ ）
A．右下角 B．左下角 C.右上角 D.左上角
14、尺寸公差指的是（　 　）
A．允许的尺寸变动量 B．加工时产生的尺寸误差
C．加工时出现的尺寸偏差 D．尺寸的极限大小
15、圆柱倒角尺寸的对的注法是( )。

16、下面剖面图中对的的键槽尺寸注法是（　　）

17、梯形螺纹的牙型符号是（　 　）
A．M B．G C．Tr D．B
18、圆的直径为10，采用比例2:1画出时该圆对的的尺寸标注是（　 　）

19、下列图中，螺孔尺寸标注对的的图是（　　）

20、选择对的的移出剖面图 。( )

三、作图题
1、读懂两视图，补画第三视图。

2、 根据组合体两视图，补画第三视图。

3、 根据组合体两视图，补画第三视图

4、画出A向局部视图。

5、在指定位置将主视图画成全剖视图。

6、在指定位置将主视图画成全剖视图

7、在指定位置将机件的主视图画成阶梯剖视图。

8、在指定位置画出移出断面图。

9、 作A—A断面图和B—B断面图（键槽深4 mm）。

10、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）

11、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）

12、将文字说明的形位公差标注在图上

13、直齿圆柱齿轮的模数m=3，齿数z=20，试计算齿轮的齿顶圆直径da、齿根圆直径df、分度圆直径d，并在下图中完毕齿轮的两视图。

14、完毕螺栓连接的装配图

15、参照立体图画出三视图(未定尺寸从立体图上量取)。

四、读图题

（一）看懂导套的零件图并填空。
1、 导套零件的材料为 ，画图比例为 ，主视图采用的是 剖视图。
2、的基本尺寸为 ，基本偏差是 ，最大极限尺寸是 ,最小极限尺寸是 ,公差是 。
3、导套表面粗糙度规定最高的表面是 ，代号为 。
4、越程槽3×0.5表达槽宽 ，槽深 ，槽的定位尺寸为 。
5、直径为∅38圆柱长为 ，其表面粗糙度的代号为 。
6、直径为∅23的孔左端倒角为 。
7、说明图中下列形位公差的意义:
被测要素为 ，基准要素为 ，公差项目为 ，公差值为 。

（二）读零件图，并回答下列问题：
1.该零件的名称是 ，材料是 ，件数为 。
2.主视图采用的是 剖视图,主视图右边的图形为 视图。
3.下方有B-B的图为 图。
4.尺寸Ф70d9另一注法为 ， 它的基本尺寸为 ，基本偏差是 ，最大极限尺寸是 ， 最小极限尺寸是 ，公差是 。
5.零件的右端面的圆角为 。

（三）读支架零件图，并回答下列问题：
1、在图中标出长、宽、高三个方向的重要尺寸基准。
2、 面Ⅰ的表面粗糙度为 。
3、 是 孔的尺寸，它的公差是 ；Ф15H7的基本偏差是 ，标准公差是 级。
4、 在主视图上可以看到f28圆柱的左端面超过连接板，这是为了增长轴孔的 ，而连接板的70×80左端面做成凹槽是为了减少 面。

（四）看懂机用虎钳的装配图并填空。
1.机用虎钳共用了11种零件，标准件有 种。
2.主视图采用了 剖视图，上方双点划线表达 画法，主视图还采用了 剖视图；左视图采用的是 剖视图。
3.主视图右边φ18H8/f7的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是螺杆8与 号件之间的配合，属于基 制的 配合。
4.固定钳座1属于 类零件，螺杆8属于 类零件。
5.主视图中0～70属于 尺寸，60 属于 尺寸。

（五）看懂齿轮油泵的装配图并填空。
1.齿轮油泵共用了 种零件，标准件有 种。
2.主视图采用了 剖视图与 剖视图，左视图上方拆去11、12、13、14表达 画法。
3.左视图中尺寸φ48H7/f7的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ，属于基 制的 配合。
4.泵体1属于 类零件，齿轮轴5属于 类零件。
5.左视图中两个120属于 尺寸，90 属于 尺寸。

五、改错题
1、分析螺纹画法中的错误，在指定位置画出对的的视图。

2、 指出下列螺纹画法中的错误，并将对的的画在指定位置

3、改正双头螺柱连接中的错误画法。

4、指出螺柱连接画法中的错误，并将对的的画在指定位置。
