序号
断面形状
断面积
周长
备注
1
三心拱

：巷道宽度或腰线间宽度，m；
：巷道高，m。
：圆巷道断面半径，m；
2
半圆拱

3
梯形

4
矩形

5
圆形

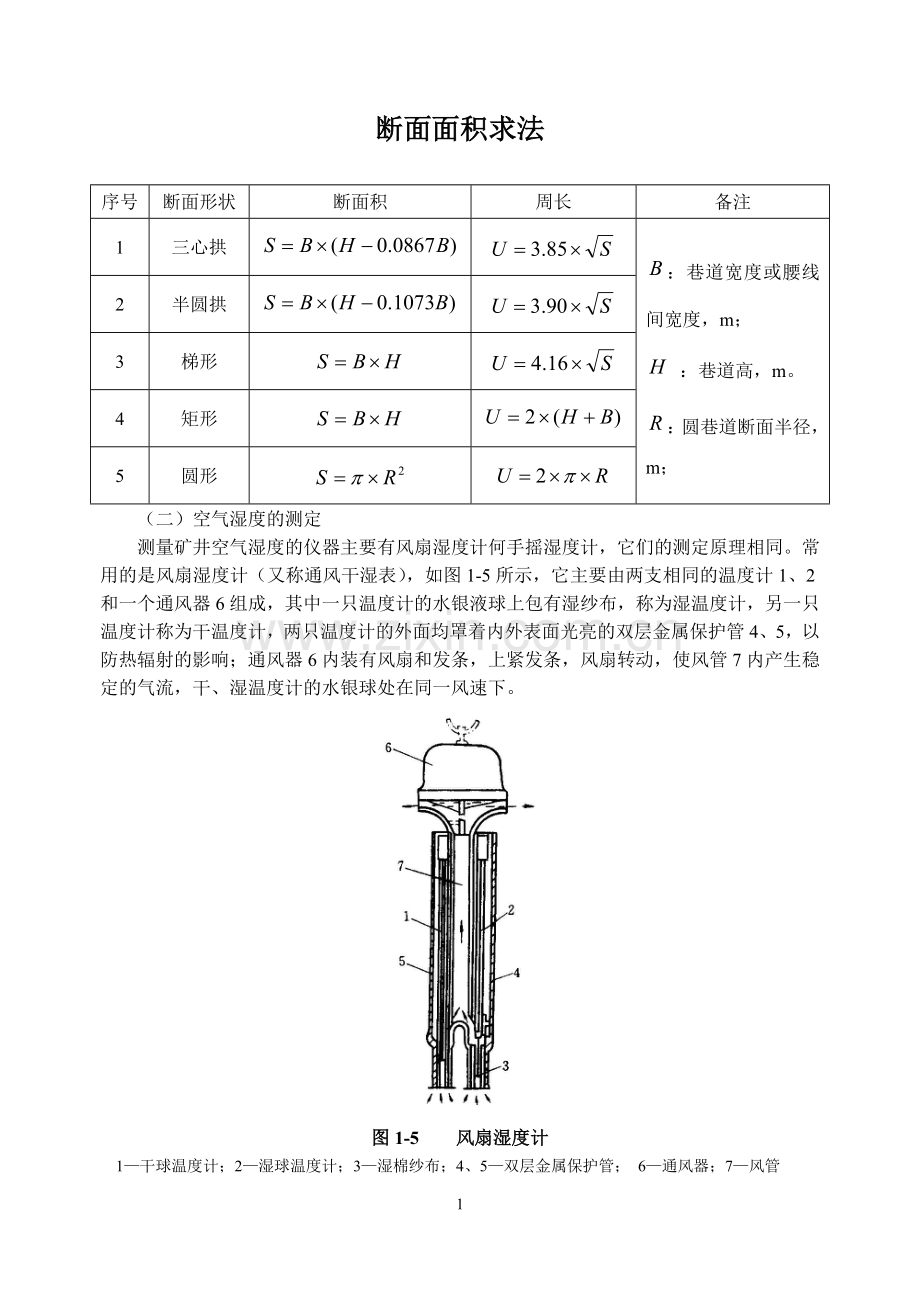

断面面积求法

（二）空气湿度的测定
测量矿井空气湿度的仪器主要有风扇湿度计何手摇湿度计，它们的测定原理相同。常用的是风扇湿度计（又称通风干湿表），如图1-5所示，它主要由两支相同的温度计1、2和一个通风器6组成，其中一只温度计的水银液球上包有湿纱布，称为湿温度计，另一只温度计称为干温度计，两只温度计的外面均罩着内外表面光亮的双层金属保护管4、5，以防热辐射的影响；通风器6内装有风扇和发条，上紧发条，风扇转动，使风管7内产生稳定的气流，干、湿温度计的水银球处在同一风速下。

图1-5 风扇湿度计
1—干球温度计；2—湿球温度计；3—湿棉纱布；4、5—双层金属保护管； 6—通风器；7—风管

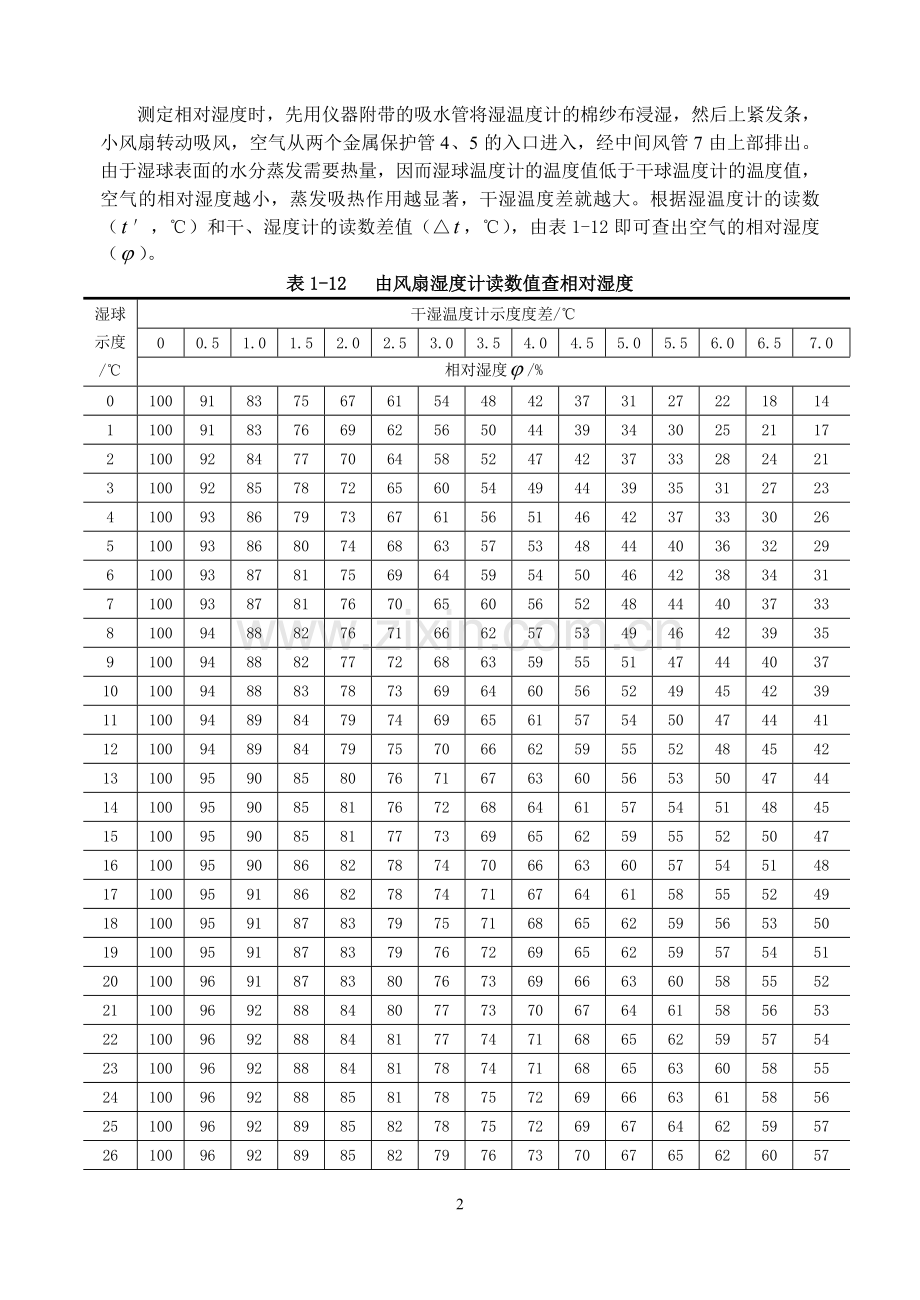

测定相对湿度时，先用仪器附带的吸水管将湿温度计的棉纱布浸湿，然后上紧发条，小风扇转动吸风，空气从两个金属保护管4、5的入口进入，经中间风管7由上部排出。由于湿球表面的水分蒸发需要热量，因而湿球温度计的温度值低于干球温度计的温度值，空气的相对湿度越小，蒸发吸热作用越显著，干湿温度差就越大。根据湿温度计的读数（′，℃）和干、湿度计的读数差值（△，℃），由表1-12即可查出空气的相对湿度（）。
表1-12 由风扇湿度计读数值查相对湿度
湿球示度/℃
干湿温度计示度度差/℃
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
相对湿度/%
0
100
91
83
75
67
61
54
48
42
37
31
27
22
18
14
1
100
91
83
76
69
62
56
50
44
39
34
30
25
21
17
2
100
92
84
77
70
64
58
52
47
42
37
33
28
24
21
3
100
92
85
78
72
65
60
54
49
44
39
35
31
27
23
4
100
93
86
79
73
67
61
56
51
46
42
37
33
30
26
5
100
93
86
80
74
68
63
57
53
48
44
40
36
32
29
6
100
93
87
81
75
69
64
59
54
50
46
42
38
34
31
7
100
93
87
81
76
70
65
60
56
52
48
44
40
37
33
8
100
94
88
82
76
71
66
62
57
53
49
46
42
39
35
9
100
94
88
82
77
72
68
63
59
55
51
47
44
40
37
10
100
94
88
83
78
73
69
64
60
56
52
49
45
42
39
11
100
94
89
84
79
74
69
65
61
57
54
50
47
44
41
12
100
94
89
84
79
75
70
66
62
59
55
52
48
45
42
13
100
95
90
85
80
76
71
67
63
60
56
53
50
47
44
14
100
95
90
85
81
76
72
68
64
61
57
54
51
48
45
15
100
95
90
85
81
77
73
69
65
62
59
55
52
50
47
16
100
95
90
86
82
78
74
70
66
63
60
57
54
51
48
17
100
95
91
86
82
78
74
71
67
64
61
58
55
52
49
18
100
95
91
87
83
79
75
71
68
65
62
59
56
53
50
19
100
95
91
87
83
79
76
72
69
65
62
59
57
54
51
20
100
96
91
87
83
80
76
73
69
66
63
60
58
55
52
21
100
96
92
88
84
80
77
73
70
67
64
61
58
56
53
22
100
96
92
88
84
81
77
74
71
68
65
62
59
57
54
23
100
96
92
88
84
81
78
74
71
68
65
63
60
58
55
24
100
96
92
88
85
81
78
75
72
69
66
63
61
58
56
25
100
96
92
89
85
82
78
75
72
69
67
64
62
59
57
26
100
96
92
89
85
82
79
76
73
70
67
65
62
60
57
27
100
96
93
89
86
82
79
76
73
71
68
65
63
60
58
28
100
96
93
89
86
83
80
77
74
71
68
66
63
61
59
29
100
96
93
89
86
83
80
77
74
72
69
66
64
62
60
30
100
96
93
90
86
83
80
77
75
72
69
67
65
62
60
31
100
96
93
90
87
84
81
78
75
73
70
68
65
63
61
32
100
97
93
90
87
84
81
78
76
73
71
68
66
63
61

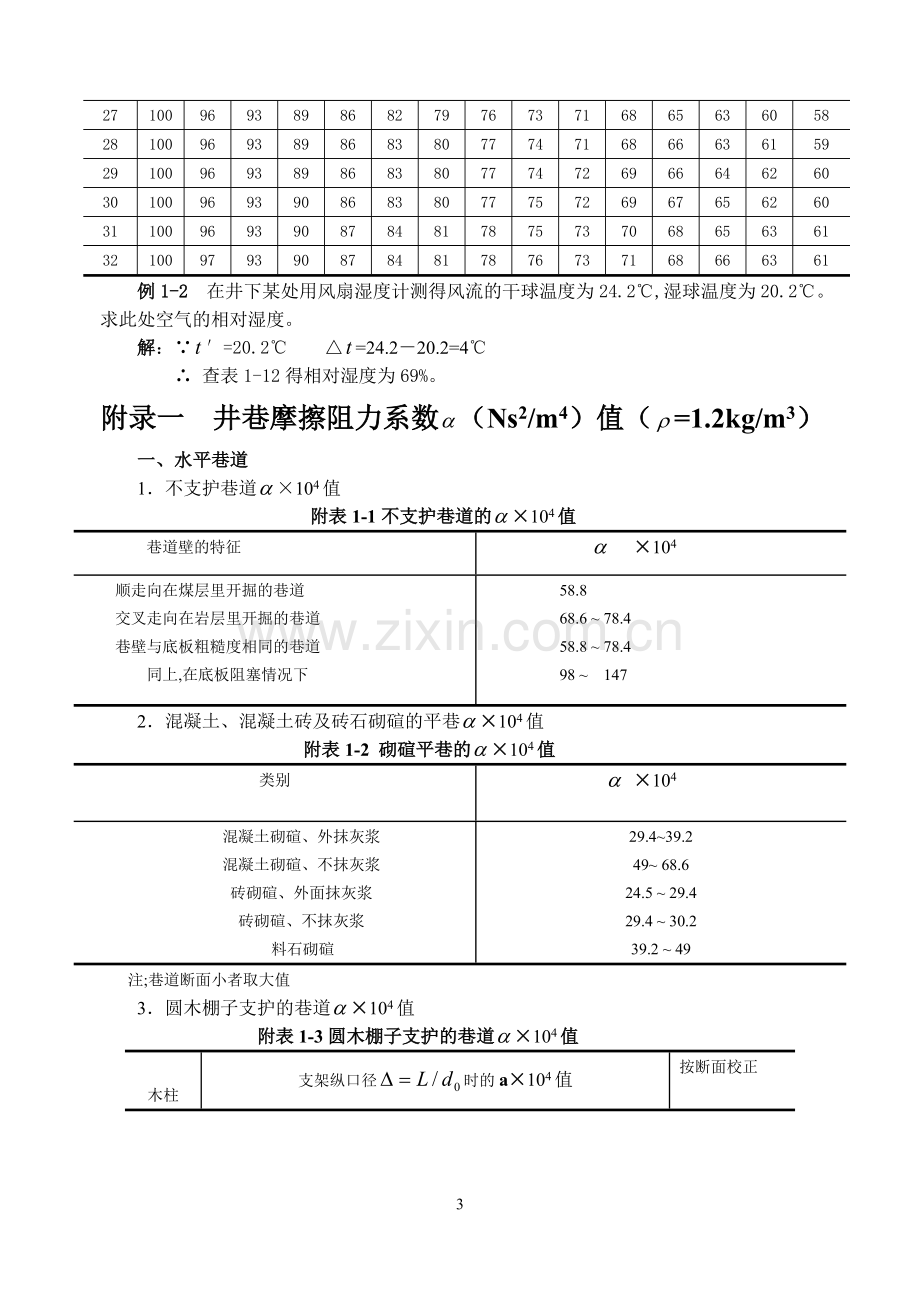

例1-2 在井下某处用风扇湿度计测得风流的干球温度为24.2℃,湿球温度为20.2℃。求此处空气的相对湿度。
解：∵′=20.2℃ △=24.2－20.2=4℃
∴ 查表1-12得相对湿度为69%。
附录一 井巷摩擦阻力系数（Ns2/m4）值（=1.2kg/m3）
一、水平巷道
1．不支护巷道×104值
附表1-1不支护巷道的×104值
巷道壁的特征
×104
1> 顺走向在煤层里开掘的巷道
2> 交叉走向在岩层里开掘的巷道
3> 巷壁与底板粗糙度相同的巷道
同上,在底板阻塞情况下
58.8
68.6 ~ 78.4
58.8 ~ 78.4
98 ~ 147
2．混凝土、混凝土砖及砖石砌碹的平巷×104值
附表1-2 砌碹平巷的×104值
类别
×104
混凝土砌碹、外抹灰浆
混凝土砌碹、不抹灰浆
砖砌碹、外面抹灰浆
砖砌碹、不抹灰浆
料石砌碹
29.4~39.2
49~ 68.6
24.5 ~ 29.4
29.4 ~ 30.2
39.2 ~ 49
注;巷道断面小者取大值
3．圆木棚子支护的巷道×104值
附表1-3圆木棚子支护的巷道×104值

木柱
直径
d0/cm
支架纵口径时的a×104值
按断面校正

1

2

3

4

5

6

7
断
面
/㎡
校正系 数
15
16
17
18
20
22
24
26
88.2
90.16
92.12
94.03
96.04
99
102.9
104.9
115.2
118.6
121.5
123.5
127.4
133.3
138.2
143.1
137.2
141.1
141.1
148
154.8
156.8
167.6
174.4
155.8
161.7
165.6
169.5
177.4
185.2
193.1
199.9
174.4
180.3
185.2
190.1
198.9
208.7
217.6
225.4
164.6
167.6
169.5
171.5
175.4
178.4
192
198
158.8
159.7
162.7
164.6
168.6
171.5
174.4
180.3
1
2
3
4
5
6
8
10
1.2
1.1
1.0
0.93
0.89
0.8
0.82
0.78
注：表中×104值适合于支架后净断面S＝3m2的巷道，对于其它断面的巷道应乘以校正系数。
4．金属支架的巷道×104值
1）工字梁拱形和梯形支架巷道的×104值
附表1-4工字梁拱形和梯形支架的巷道×104值

金属梁
尺寸d0/cm
支架纵口径时的×104值
按断面校正
2
3
4
5
8
断
面
/㎡
校正系数
10
12
14
16
18
107.8
127.4
137.2
147
156.8
147
166.6
186.2
205.8
225.4
176.4
205.8
225.4
254.8
294
205.4
245
284.2
313.6
382.2
245
294
333.2
392
431.2
3
4
6
8
10
1.08
1.00
0.91
0.88
0.84
注;d0为金属梁截面的高度
2）金属横梁和帮柱混合支护的平巷×104值
附表1-5金属梁、柱支护的平巷×104值
边柱
厚度d0
/cm
支架纵口径时的×104值
按断面校正
2
3
4
5
6
断面㎡
校正系数
40

50
156.8

166.6
176.4

196.0
205.8

215.6
215.6

245.0
235.2

264.6
3
4
6
8
10
1.08
1.00
0.91
0.88
0.84
注：<1>“帮柱”是混凝土或砌碹的柱子，呈方形
<2>顶梁是由工字钢或16号槽钢加工的
5．钢筋混凝土预制支架的巷道×104值为88.2～186.2 Ns2/m4 <纵口径大，取值也大）
6．锚杆或喷浆巷道的×104值为78.4～117.6 Ns2/m4
对于装有皮带运输机的巷道×104值可增加147～196 Ns2/m4
二、井筒、暗井及溜道
1．无任何装备的清洁的混凝土和钢筋混凝土井筒×104值（见附表1-6）
2．砖和混凝土砖砌的无任何装备的井筒，其值×104按下表（附表1-6）增大一倍。
3．有装备的井筒，井壁用混凝土、钢筋混凝土、混凝土砖及砖、砌碹的平巷×104值为343～490 Ns2/m4选取时应考虑到罐道梁的间距，装备物纵口径以及有无梯子间和梯子间规格等。
4．木支护的暗井和溜道×104值见附表1-7。

附表1-6 无装备混凝土井筒×104值
井筒直径/m
井筒断面m2
×104
平滑的混凝土
不平滑的混土
4
5
6
7
8
12.6
19.6
28.3
38.5
50.3
33.3
31.4
31.4
29.4
29.4
39.2
37.2
37.2
35.3
35.3
附表1-7 木支护的暗井和溜道×104值
井筒特征
断面
×104
人行格间有平台的溜道
有人行格间的溜道
下放煤的溜道
9
0.95
1.8
460.6
196
156.8
三、矿井巷道×104值的实际资料(据沈阳煤矿设计研究院所编值表)
沈阳煤矿设计研究院根据在抚顺、徐州、新汶、阳泉、大同、梅田、鹤岗7个矿务局14个矿井的实测资料，编制的供通风设计参考的值见附表1-8。
附表1-8 井巷摩擦阻力系数值
序号
巷道支护形式
巷道
类别
巷道壁面特征
×104
选取参考

1

锚喷
支护

轨道
平巷
光面爆破，凸凹度<150
50～77
断面大，巷道整洁凸凹度<50，近似砌碹的取小值，新开采区巷道，断面较小的取大值。断面大而成型差，凸凹度大的取大值
普通爆破，凸凹度>150
83～103
巷道整洁，底板喷水泥抹面的取小值，无道碴和锚杆外露的取大值
轨道斜巷（设有行台阶）
光面爆破，凸凹度<150
81～89
兼流水巷和无轨道的取小值
普通爆破，凸凹度>150
93～121
兼流水巷和无轨道的取小值；巷道成型不规整，底板不平的取大值
通风行人巷（无轨道、台阶）
光面爆破，凸凹度<150
68～75
底板不平，浮矸多的取大值；自然顶板层面光滑和底板积水的取小值
普通爆破，凸凹度>150
75～97
巷道平直，底板淤泥积水的取小值；四壁积尘，不整洁的老巷有少量杂物堆积取大值
通风行人巷（无轨道、有台阶）
光面爆破，凸凹度<150
72～84
兼流水巷的取小值
普通爆破，凸凹度>150
84～110
流水冲沟使底板严重不平的值偏大

（续附表1-8）
序号
巷道支护形式
巷道
类别
巷道壁面特征
×104
选取参考

1

锚喷
支护

胶带运输机巷（铺轨）
光面爆破，凸凹度<150
85～120
断面较大，全部喷混凝土固定道床的a值为85。其余的一般均应取偏大值。吊挂胶带输送机宽为800～1000
普通爆破，凸凹度>150
119～174
巷道底平，整洁的巷道取小值；底板不平，铺轨无道碴，胶带输送机卧底，积煤泥的取大值。落地式胶带宽为1.2m
2
喷砂浆支护
轨道
平巷
普通爆破，凸凹度>150
78～81
喷砂浆支护与喷混凝土支护巷道的摩擦阻力系数相近，同种类别巷道可按锚喷的选
3

锚杆
支护

轨道
平巷
锚杆外露100～200锚间距600～1000
94～149
铺芭规整，自然顶板平整光滑的取小值；壁面波状凸凹度>150，近似不规整的裸体状取大值；沿煤顺槽，底板为松散浮煤，一般取中间值
胶带输送机巷（铺轨）
锚杆外露150～200锚间距600～800
127～153
落地式胶带宽为800～1000。断面小，铺芭不规整的取大值，断面大，自然顶板平整光滑取小值
4

料石砌碹支护
轨道
平巷
壁面粗糙
49～61
断面大的取小值；断面小的取大值。巷道洒水清扫的取小值
轨道
平巷
壁面平滑
38～44
断面大的取小值；断面小的取大值。巷道洒水清扫的取小值
胶带输送机斜巷（铺轨设有行人台阶）
壁面粗糙
100～158
钢丝绳胶带输送机宽为1000，下限值为推测值，供选取参考
5
毛石砌碹支护
轨道
平巷
壁面粗糙
60～80

6
混凝土棚支护
轨道
平巷
断面5～9，纵口径4～5
100～190
依纵口径、断面选取值。巷道整洁的完全棚，纵口径小的取小值
7
“U”型钢支护
轨道
平巷
断面5～8，纵口径4～8
135～181
按纵口径、断面选取，纵口径大的、完全棚支护的取小值。不完全棚大于完全棚的
胶带输送机巷（铺轨）
断面9～10，纵口径4～8
209～226
落地式胶带宽为800～1000，包括工字钢梁“U”型钢腿的支架
8
工字钢、钢轨支护
轨道
平巷
断面4～6，纵口径7～9
123～134
包括工字钢与钢轨的混合支架。不完全棚支护的a大于完全棚的，纵口径=9取小值

（续附表1-8）
序号
巷道支护形式
巷道
类别
巷道壁面特征
×104
选取参考

8
工字钢、钢轨支护
胶带输送机巷（铺轨）
断面9～10，纵口径4～8
209～226
工字钢与U型钢的混合支架与第7项胶带输送机巷近似，单一种支护与混合支护近似

9

综采工作面

掩护式支架

采高<2m,德国WS1.7双柱式
300～330
系数值包括采煤机在工作面内的附加阻力（以下同）
采高2～3m,德国WS1.7双柱式,德国贝考瑞特，国产OKII型
260～310
分层开采铺金属网和工作面片帮严重、堆积浮煤多的取大值
采高>3m，德国WS1.7双柱式
220～250
支架架设不整齐，有露顶的取大值
支撑掩护式支架

采高2～3m，国产ZY-3，4柱式
320～350
采高局部有变化，支架不齐，则取大值
支撑式支架
采高2～3m，英国DT、4柱式
330～420
支架架设不整齐则取大值

10

普采工作面
单体液压支柱
采高<2m
420～500

金属摩擦支柱，铰接顶梁
采高<2m，DY-100型采煤机
450～550
支架排列较整齐，工作面内有少量金属支柱，等堆积物可取小值
木支柱
采高<1.2m，木支架较乱
600～650

11

炮采工作面
金属摩擦支柱，铰接顶梁
采高<1.8m,支架整齐
270～350
工作面每隔10m用木垛支撑的实测a值954～1050

木支柱
采高<1.2m,支架整齐
300～350

采高<1.2m,木支架较乱
400～450
