FAD天线替换前后对比报告

FAD天线替换前后对比报告

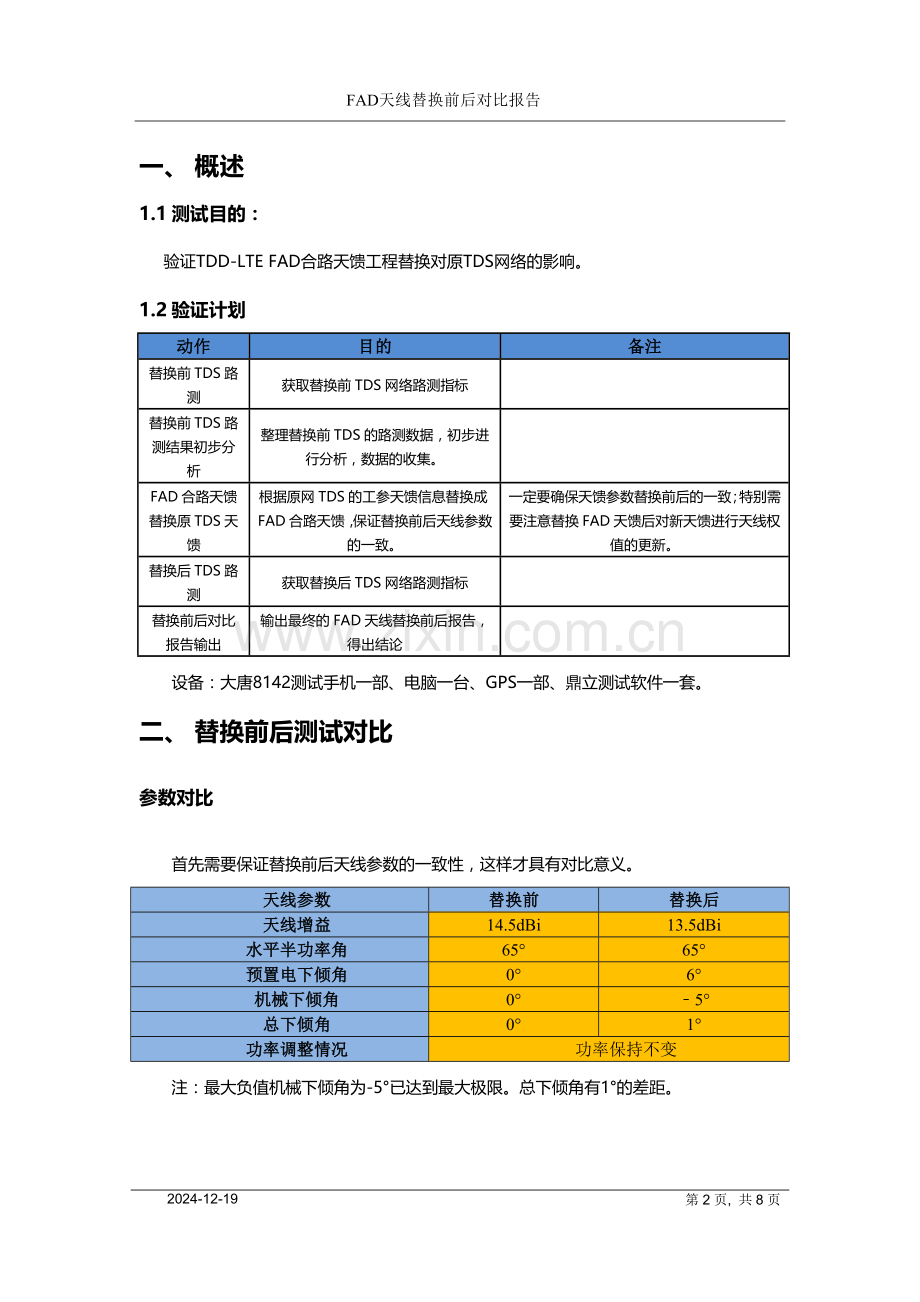

一、 概述
1.1 测试目的：
验证TDD-LTE FAD合路天馈工程替换对原TDS网络的影响。
1.2 验证计划
动作
目的
备注
替换前TDS路测
获取替换前TDS网络路测指标

替换前TDS路测结果初步分析
整理替换前TDS的路测数据，初步进行分析，数据的收集。

FAD合路天馈替换原TDS天馈
根据原网TDS的工参天馈信息替换成FAD合路天馈，保证替换前后天线参数的一致。
一定要确保天馈参数替换前后的一致；特别需要注意替换FAD天馈后对新天馈进行天线权值的更新。
替换后TDS路测
获取替换后TDS网络路测指标

替换前后对比报告输出
输出最终的FAD天线替换前后报告，得出结论

设备：大唐8142测试手机一部、电脑一台、GPS一部、鼎立测试软件一套。
二、 替换前后测试对比
参数对比
首先需要保证替换前后天线参数的一致性，这样才具有对比意义。
天线参数
替换前
替换后
天线增益
14.5dBi
13.5dBi
水平半功率角
65°
65°
预置电下倾角
0°
6°
机械下倾角
0°
﹣5°
总下倾角
0°
1°
功率调整情况
功率保持不变
注：最大负值机械下倾角为-5°已达到最大极限。总下倾角有1°的差距。
全覆盖图对比

替换前 替换后
特殊打点分布图对比

替换前 替换后
打点区间统计

结论
通过对比测试，替换成FAD合路天线后，未进行RF优化调整前，方位角和下倾角按照原TD工参进行规划的条件下，正向覆盖变化极小，覆盖模型和原有TDS覆盖模型基本相同，对LOG进行统计分析看，PCCPCH覆盖变化不明显。
由此得知：TDL与TDS合路工程，确保工程总下倾角不变并进行天线权值的配套修改。无需做其他优化即可保证TDS覆盖不变。
三、 替换工程注意事项
1、天线总下倾角
在替换合路过程中，易出现施工人员保持机械下倾不变，而不考虑天线电下倾变化的情况。
天线参数
替换前
替换后
天线增益
14.5dBi
13.5dBi
水平半功率角
65°
65°
预置电下倾角
0°
6°
机械下倾角
0°
0°
总下倾角
0°
6°
功率调整情况
功率保持不变
天线权值情况
替换后没有配置天线权值，采用默认权值
以上为工程中仅保持了原有机械角度，而未考虑天线电下倾差异的结果。
全覆盖图对比

替换后测试结果 替换前测试结果
特殊打点分布图对比

替换后覆盖分析 替换前覆盖分析
打点区间统计

结论
从测试结果可看出，如果仅保持机械下倾不变，而忽略了天线电下倾不同造成了总下倾差异，覆盖范围将受到巨大影响。工程中应重点关注。

2、 天线权值修改
在测试过程中，验证了天线权值修改的必要性：
天线参数
替换前
替换后
天线增益
14.5dBi
13.5dBi
水平半功率角
65°
65°
预置电下倾角
6°
6°
机械下倾角
0°
0°
总下倾角
6°
6°
功率调整情况
功率保持不变
天线权值情况
替换后没有配置天线权值，采用默认权值
此小区验证天线权值不一致的情况下对TDS覆盖的影响。
全覆盖图对比

天线权值不合理 天线权值合理
特殊打点分布图对比

天线权值不合理 天线权值合理
打点区间统计

结论
从测试结果可看出，如果天线权值不进行配套修改，覆盖模型将受到较大影响，总覆盖范围有所收缩。工程中需要重点注意。
四、 总结
以上测试说明：LTE与TDS合路工程，在操作正确下对TDS网络覆盖影响微弱，无需工程后调整优化。
经测试证明工程中需严格确保总下倾角工程前后不变，TDS网络进行对应的天线权值修改。
