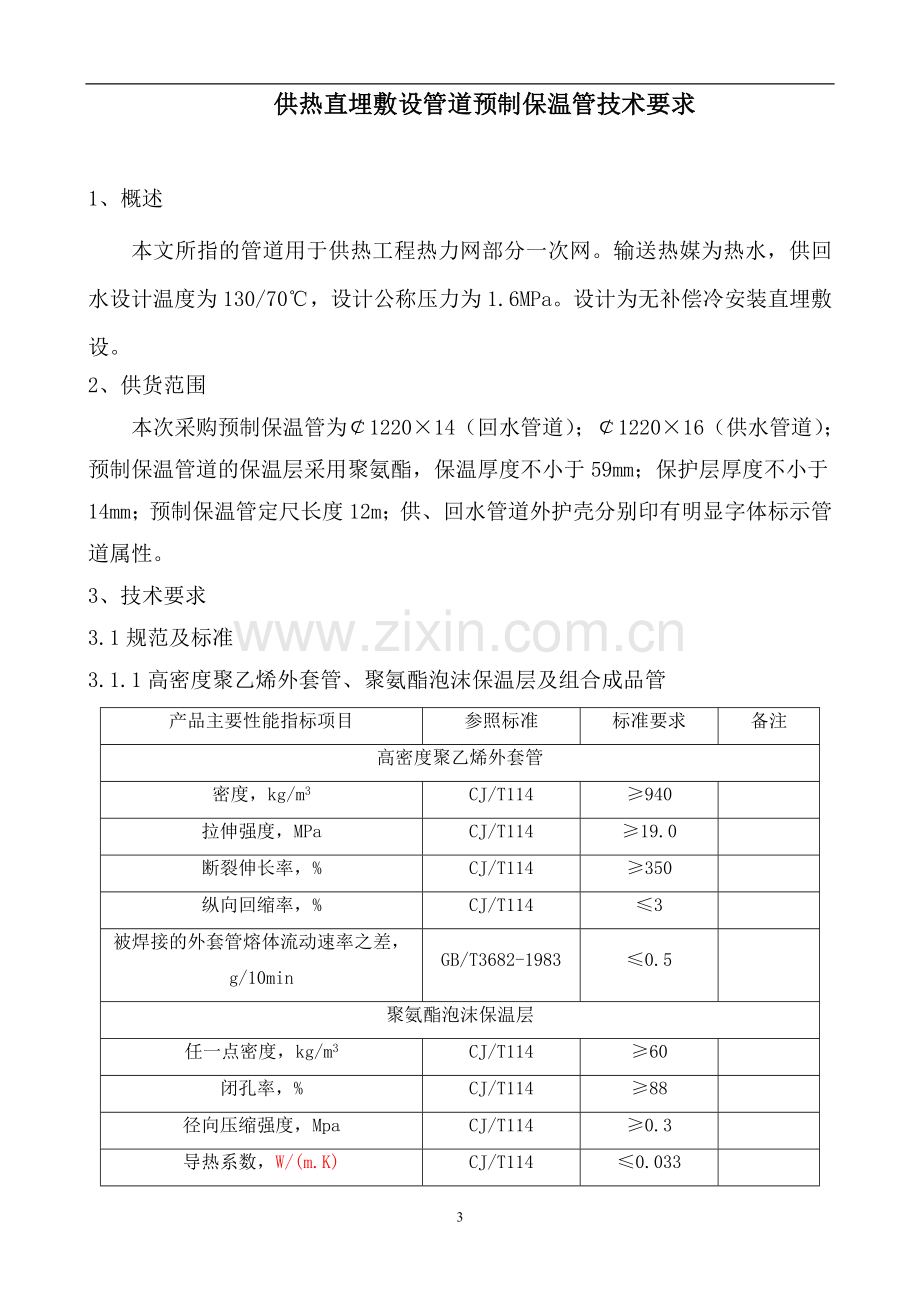

供热直埋敷设管道预制保温管技术要求

1、概述
本文所指的管道用于供热工程热力网部分一次网。输送热媒为热水，供回水设计温度为130/70℃，设计公称压力为1.6MPa。设计为无补偿冷安装直埋敷设。
2、供货范围
本次采购预制保温管为￠1220×14（回水管道）；￠1220×16（供水管道）；预制保温管道的保温层采用聚氨酯，保温厚度不小于59mm；保护层厚度不小于14mm；预制保温管定尺长度12m；供、回水管道外护壳分别印有明显字体标示管道属性。
3、技术要求
3.1规范及标准
3.1.1高密度聚乙烯外套管、聚氨酯泡沫保温层及组合成品管
产品主要性能指标项目
参照标准
标准要求
备注
高密度聚乙烯外套管
密度，kg/m3
CJ/T114
≥940

拉伸强度，MPa
CJ/T114
≥19.0

断裂伸长率，%
CJ/T114
≥350

纵向回缩率，%
CJ/T114
≤3

被焊接的外套管熔体流动速率之差，g/10min
GB/T3682-1983
≤0.5

聚氨酯泡沫保温层
任一点密度，kg/m3
CJ/T114
≥60

闭孔率，%
CJ/T114
≥88

径向压缩强度，Mpa
CJ/T114
≥0.3

导热系数，W/(m.K)
CJ/T114
≤0.033

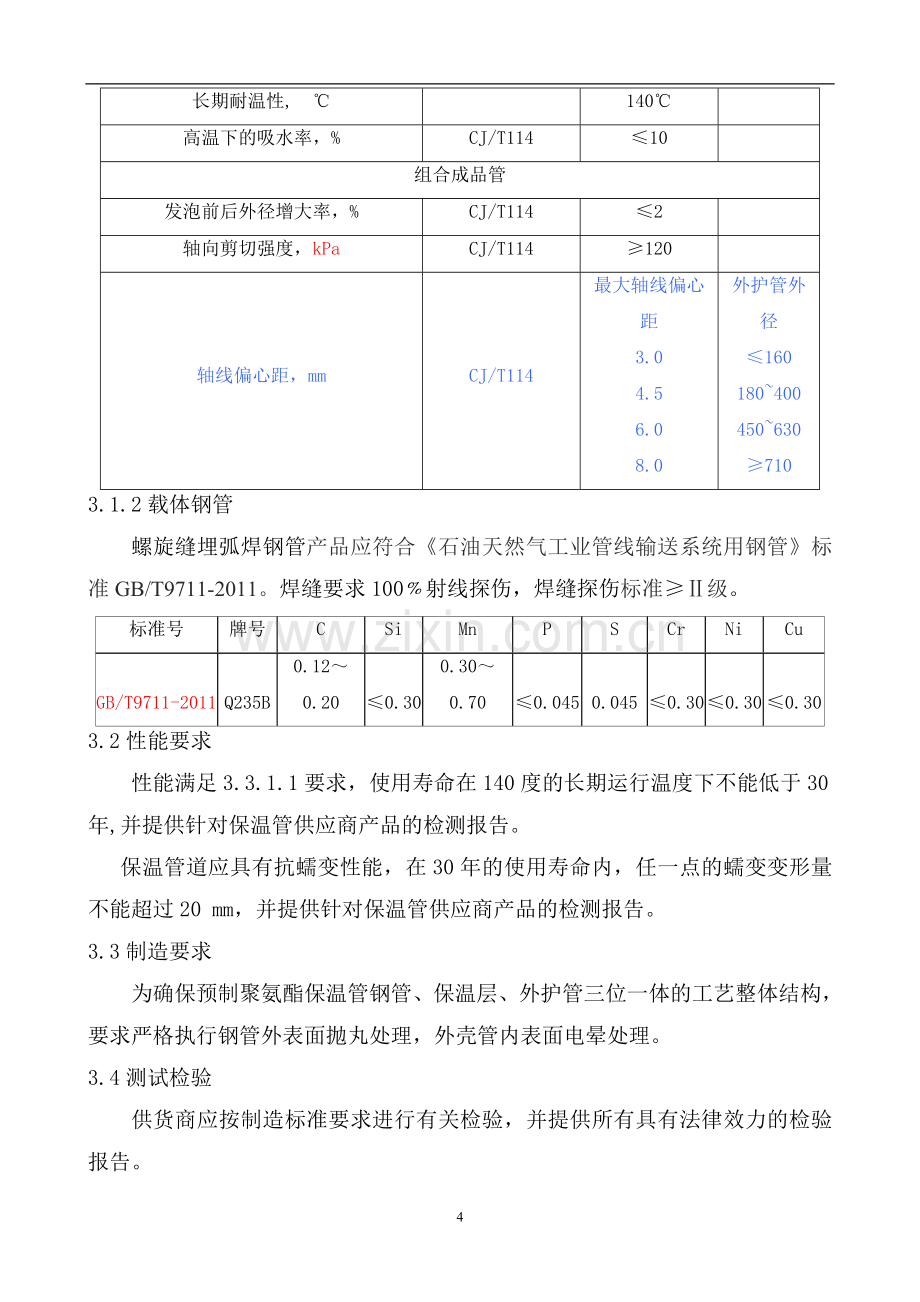

长期耐温性, ℃

140℃

高温下的吸水率，%
CJ/T114
≤10

组合成品管
发泡前后外径增大率，%
CJ/T114
≤2

轴向剪切强度，kPa
CJ/T114
≥120

轴线偏心距，mm
CJ/T114
最大轴线偏心距
3.0
4.5
6.0
8.0
外护管外径
≤160
180~400
450~630
≥710
3.1.2载体钢管
螺旋缝埋弧焊钢管产品应符合《石油天然气工业管线输送系统用钢管》标准GB/T9711-2011。焊缝要求100﹪射线探伤，焊缝探伤标准≥Ⅱ级。
标准号
牌号
C
Si
Mn
P
S
Cr
Ni
Cu
GB/T9711-2011
Q235B
0.12～0.20
≤0.30
0.30～0.70
≤0.045
0.045
≤0.30
≤0.30
≤0.30
3.2性能要求
性能满足3.3.1.1要求，使用寿命在140度的长期运行温度下不能低于30年,并提供针对保温管供应商产品的检测报告。
保温管道应具有抗蠕变性能，在30年的使用寿命内，任一点的蠕变变形量不能超过20 mm，并提供针对保温管供应商产品的检测报告。
3.3制造要求
为确保预制聚氨酯保温管钢管、保温层、外护管三位一体的工艺整体结构，要求严格执行钢管外表面抛丸处理，外壳管内表面电晕处理。
3.4测试检验
供货商应按制造标准要求进行有关检验，并提供所有具有法律效力的检验报告。
3.5制造厂家及资质
（1）、制造商应具备ISO9000质量保证体系认证书及预制保温管生产许可证。
（2）、制造商注册资金3500万元人民币或450万美元以上，具有5年以上制造经验，上年度销售额1.5亿元人民币以上。履行过单个合同额2000万元人民币以上工程。
（3）、制造商有过类似项目经历。
3.6预制聚氨酯保温管要厂商提供的资料：
生产厂家应提供完整的产品样本（包括钢管、聚乙烯管的规格、聚氨酯的厚度等）以及各类相关有效的实验报告。提交资料如下:
(1)材质合格证。
(2)钢管机械性能实验报告。
(3)钢管焊缝外观质量检验报告。
(4)焊缝射线探伤检验报告。
(5)出厂水压试验合格证。
(6)安装及使用说明书。
(7)直埋保温管的技术参数和性能测试报告书。
(8)生产厂家介绍，要求具有多年的工程运行实例。
(9)当地生产厂家出具的质量合格证。
(10) 预制聚氨酯保温管、管件所执行的标准。
4、管材
4.1标准
中国国家行业标准 CJ/T114-2000 《 高密度聚乙烯外护管聚氨酯泡沫塑料预制保温管》
4.2检验
符合中国国家行业标准CJ/T114-2000。
有关本次采购的预制保温管道应满足的技术要求不限于以上提出的标准和规范，应满足国家和国际的最新的相关标准和规范。
