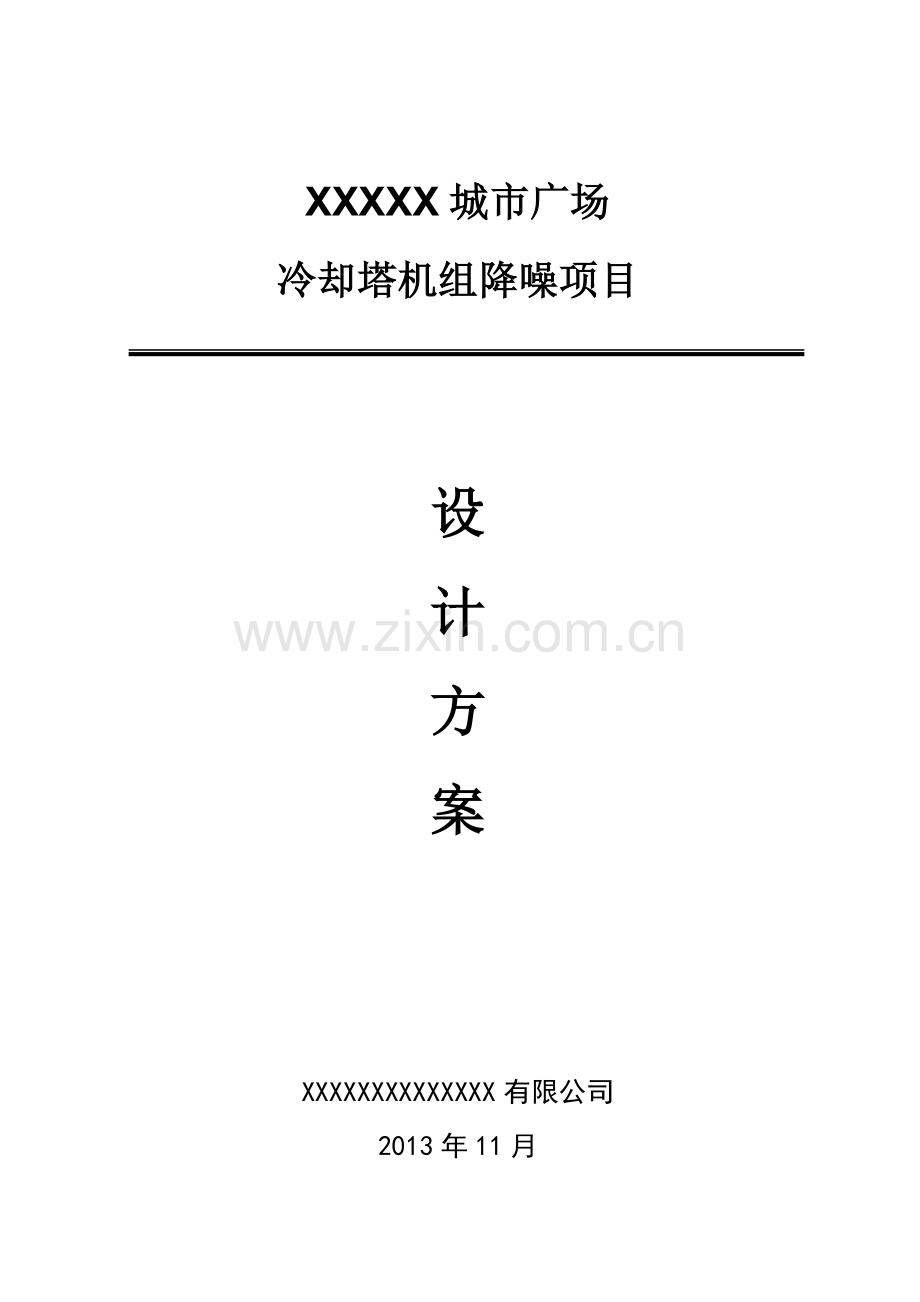

XXXXX城市广场
冷却塔机组降噪项目

设

计

方

案

XXXXXXXXXXXXXX有限公司
2013年11月

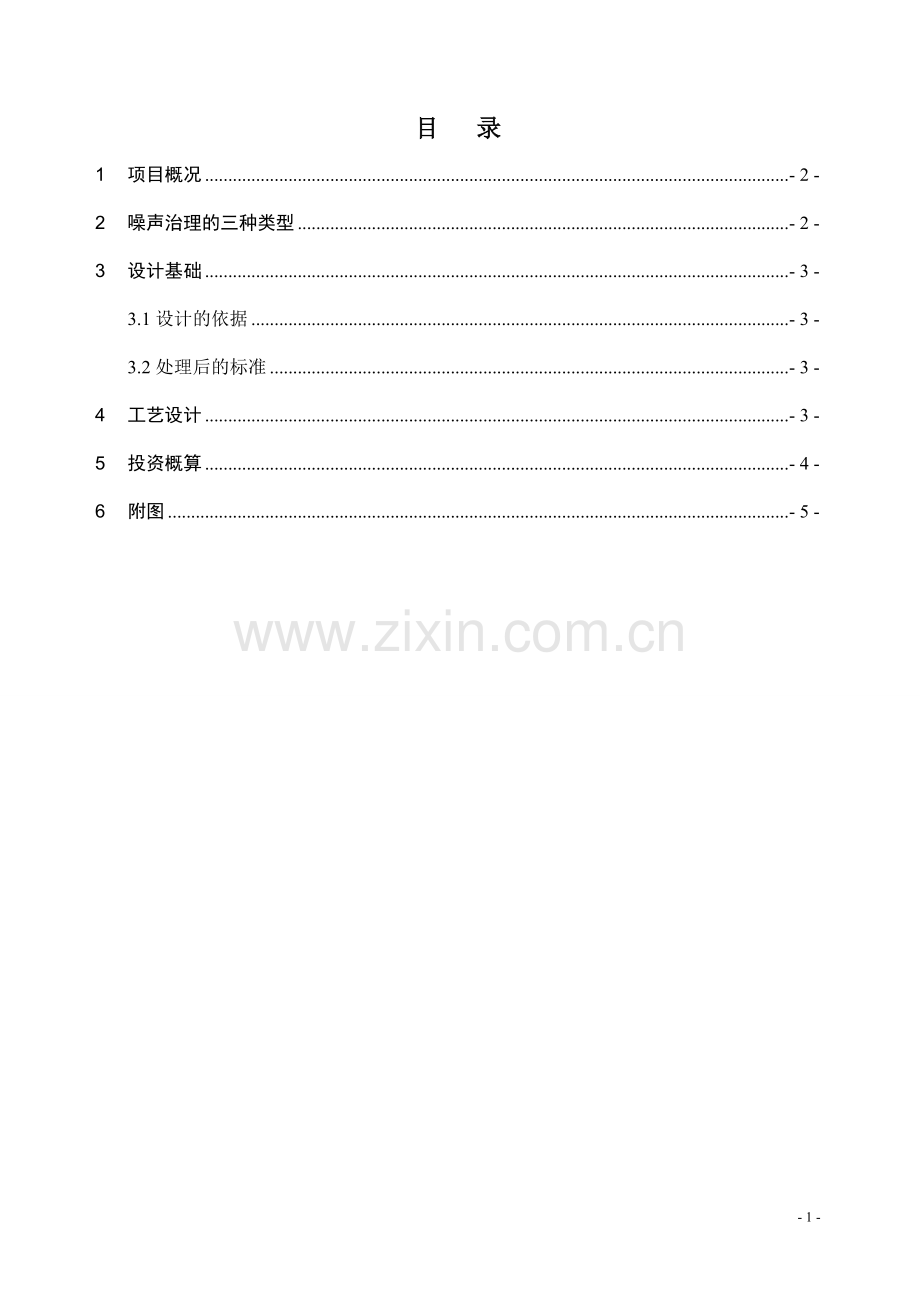

目 录

1 项目概况 - 2 -
2 噪声治理的三种类型 - 2 -
3 设计基础 - 3 -
3.1设计的依据 - 3 -
3.2处理后的标准 - 3 -
4 工艺设计 - 3 -
5 投资概算 - 4 -
6 附图 - 5 -

1 项目概况
XXX广场位于XXX市XXX路与XXX路交口，占地面积近7万平米，总建筑面积约33万平米，容积率3.6，绿化率高达30.2%。以国际旗舰级城市综合体为规划蓝本，海纳10万平米顶级购物中心、5A级写字楼、商务公寓、传世名宅等多种物业类型，集购物、休闲、娱乐、商务、居住等多功能于一体的超大规模城市综合体。目前宝业·东城广场商业配套有空调冷却塔机组2处，分别位于南商业楼和北商业楼顶。因距离周边居民区较近，在空调工作过程中产生的噪音，必将对周边居民产生影响。受业主委托，我公司通过实地考察，提出本方案供业主参考。

2 噪声治理的三种类型
u 隔声屏
适用于要求相对较低噪声治理，多用在铁路、高铁、高速公路两侧，或者一些同类型场所，其原理为阻止噪声朝特定方向的传播。
u 隔声罩
适用于小型噪声源，如特殊用途的小型机器、锅炉房鼓风机、煤矿井下鼓风机等等。
u 隔声房
适用于大型噪声源，如冷却塔噪声、大型风机噪声、机械设备噪声等等。根据噪声源的不同，选择不同类型治理工艺，或其中一种，或几种类型复合使用。
考虑到北商业楼冷却塔机组距离居民住宅较近，南商业楼冷却塔机组距离居民住宅较远，且住宅楼只在冷却塔机组的西边。针对贵公司2组冷却塔的位置及治理要求，结合我公司在多个冷却塔机组降噪的实际经验，本方案中，我们对南楼冷却塔机组采用“隔声屏”降噪，北楼冷却塔机组采用“隔声房”降噪。具体布置见附图。

3 设计基础

3.1设计的依据
u 《声环境质量标准》 GB3096-2008
u 《社会生活环境噪声排放标准》 GB22337-2008
u 《建筑结构可靠性设计统一标准》 GB50068-2001
u 《建筑设计防火规范》 GBJ16-87

3.2处理后的标准
根据《社会生活环境噪声排放标准》GB22337-2008中2类区域（居住、商业混杂）的标准，处理后的噪声量分别为（噪声敏感点测量）：
昼间60dB（A），夜间50dB（A）

4 工艺设计

在不影响冷却塔散热效果的条件下，满足降噪要求，本次设计中，隔声房与隔声屏设计中，冷却塔均采用自然进风，隔声房出风采用出风消音器，消音片底部为“V”型导流设计，不影响通风效果。
u 隔声房设计
隔声房寸为19.65m×8.15m×8.0m（长宽高），具体尺寸及布置见附图。隔声房为全金属框架结构，材质为碳钢，顶部外层和外墙壁为75mm厚隔声材料。
u 出风口消音器
出风口消音器安装在冷却塔排风口处，消音器顶与隔声房顶齐平，出风口消音器尺寸为19650×2500×1000mm（长宽高），共计约163片消音片，出风口消声器结构采用60mm厚超薄式和超小间距工艺（消音片之间间距为60mm），全金属框架，双面0.6mm厚不锈钢多孔板+高容重玻纤吸音棉+玻纤吸音布；消音器设置为可拆式，以便于设备检修维护。
u 隔声屏
隔声屏选材与隔声房选材相同，采用75mm厚隔声材料，隔声屏框架采用碳钢结构钢架，具体设计见图纸，隔声屏高7.5m，斜长1.5m。

5 投资概算
投资估算如下表：
序号
名称
规格
单位
数量
单价
合价
A、主要设备及材料

1
隔声房
75mm
m2
480

2
隔声房钢结构
120×80×3mm
m
350

3
隔声房钢结构
80×60×2mm
m
330

4
出风消音片
60×2500×1000mm
片
163

5
隔声屏
75mm
m2
145.8

6
隔声屏支撑框架
#5角钢
t
1.1

7
钢结构防腐

项
1

8
辅材

项
1

B、其他

1
设计费
A×2%

2
管理费
A×4%

3
运输及吊装
含二次搬运

4
安装费

5
措施费

C、税金（3.75%工程票）

小计

总费用合计：（大写）元整，（小写）￥元整
XXXXX有限公司
2013年11月21日

6 附图
