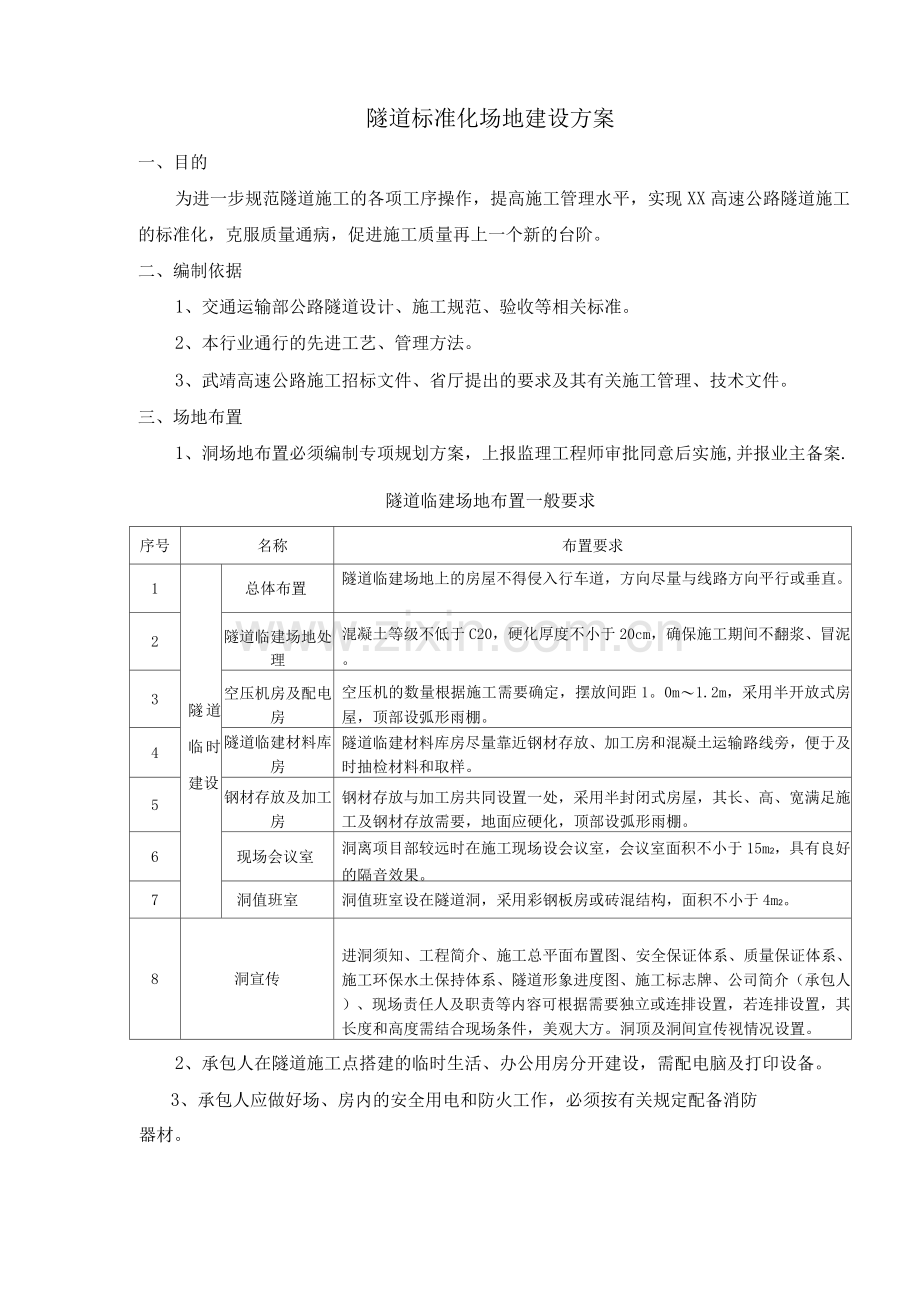

隧道标准化场地建设方案
一、目的
为进一步规范隧道施工的各项工序操作，提高施工管理水平，实现XX高速公路隧道施工的标准化，克服质量通病，促进施工质量再上一个新的台阶。
二、编制依据
1、交通运输部公路隧道设计、施工规范、验收等相关标准。
2、本行业通行的先进工艺、管理方法。
3、武靖高速公路施工招标文件、省厅提出的要求及其有关施工管理、技术文件。
三、场地布置
1、洞场地布置必须编制专项规划方案，上报监理工程师审批同意后实施,并报业主备案.
隧道临建场地布置一般要求
序号
名称
布置要求
1
隧道临时建设
总体布置
隧道临建场地上的房屋不得侵入行车道，方向尽量与线路方向平行或垂直。
2
隧道临建场地处理
混凝土等级不低于C20，硬化厚度不小于20cm，确保施工期间不翻浆、冒泥。
3
空压机房及配电房
空压机的数量根据施工需要确定，摆放间距1。0m〜1.2m，采用半开放式房屋，顶部设弧形雨棚。
4
隧道临建材料库房
隧道临建材料库房尽量靠近钢材存放、加工房和混凝土运输路线旁，便于及时抽检材料和取样。
5
钢材存放及加工房
钢材存放与加工房共同设置一处，采用半封闭式房屋，其长、高、宽满足施工及钢材存放需要，地面应硬化，顶部设弧形雨棚。
6
现场会议室
洞离项目部较远时在施工现场设会议室，会议室面积不小于15m2，具有良好的隔音效果。
7
洞值班室
洞值班室设在隧道洞，采用彩钢板房或砖混结构，面积不小于4m2。
8
洞宣传
进洞须知、工程简介、施工总平面布置图、安全保证体系、质量保证体系、施工环保水土保持体系、隧道形象进度图、施工标志牌、公司简介（承包人）、现场责任人及职责等内容可根据需要独立或连排设置，若连排设置，其长度和高度需结合现场条件，美观大方。洞顶及洞间宣传视情况设置。
2、承包人在隧道施工点搭建的临时生活、办公用房分开建设，需配电脑及打印设备。
3、承包人应做好场、房内的安全用电和防火工作，必须按有关规定配备消防
器材。
4、承包人应搞好工地生活区环境卫生工作，对生活垃圾和污水进行合理处理，保证周围环境整洁卫生
5、承包人应合理规划施工场地，在施工过程中应保证施工场地规范、整洁，应在显著位置悬挂安全文明生产、质量管理、廉政建设等标牌标语。
6、现场机械设备布置有序，必要时应悬挂安全操作规程.
7、隧道施工现场应按照要求设置各种标志标牌，并应按其要求制作及安装。
8、进隧道处应设置值班室，并设专人值班负责，严格执行人员进出洞登记制度；中长隧道应配置电子安全监控系统;应在洞醒目位置设置禁止、指令标志。
9、装碴、运碴安全有序，洞设置5公里速度的限速牌。
10、隧道开挖进洞后，在洞内二衬上每10米设置一里程标志，采用规格25cmx10cm不干胶，蓝底白字，反光字。在初支段每5m设置一里程标志，采用红油漆喷涂，字体规格同前.
四、门禁系统
1、设置原则：在进入施工现场的入、隧道洞处设置值班室，采用彩钢板房结构或砖混结构，面积不小于4m2，洞处外侧设置电动升降栏杆和入场人员专用通道，人员专用通道宽1.2m，靠近值班室一侧。
2、管理内容
（1）出入施工现场的来访人员和车辆必须在值班室登记，并领取来访证,来访人员进入隧道必须有项目负责人陪同。
（2）洞边焊接2米高钢筋支架，挂入洞必须戴安全帽"、当心触电”、注意安全"、穿好防护靴”警示标志。
（3）项目作业人员必须穿戴整齐，佩戴上岗证;进入隧道作业人员必须将上岗证放置在洞值班室的相应作业班组中.并严格执行进洞翻牌制或其它电子考勤方式，时刻掌握洞内人员数量。
五、隧道施工供风、供水、供电及通风
1、隧道施工供风
（1）压风站应在洞旁边选址修建，并宜靠近变电站，应有防水、降温、保温和防雷击设施.
（2）压风站供风能力须满足隧道正常施工需要，供风管路布置应尽量避免压力损失,保证工作面使用风压不小于0.5MPa。
（3）供风管道前端至开挖面距离不应大于15m。
2、隧道施工供水
（1）承包人在实施和维修本工程期间，应确保施工和生活用水设施的提供、安装和保养满足施工及生活需要，并保证施工用水要求和按国家规定的生活饮用水标准持续不断地供水。
（2）寻找水源，按施工需要的供水压力（水压不小于0.3MPa）合理选址修建高位水池，安装上、下水管路.
（3）对于修建高位水池困难的隧道，宜采用变频高压供水装置满足施工需要。
（4）管道前端至开挖面一般不超过15m，并尽可能靠近掌子面。
3、隧道施工临时供电
隧道施工临时供电的施工组织设计、建设及维护应符合相关安全管理规定及以下要求：
（1）对于短隧道应采用高压至洞,再低压进洞；长隧道应考虑高、中压进洞，以满足施工需要.
（2）隧道施工供电应采用4/230V三相五线供电系统；动力设备应采用三相380V；照明电压一般作业地段不宜大于36V，成洞段和不作业地段可采用220V,手提作业灯为12〜24V;选用的导线截面应使低压线路末端要点电压降不应大于10%； 36V及24V线不得大于5%;高压分线部位应设明显危险警告标志所有配电箱和开关应全部进行责任人和用途标识
（3）洞外变电站应设置防雷击和防风装置且宜设在靠近负荷集中地点和设在电源来线一侧；当变电站电源线需跨越施工地区时，其最低点距人行道和运输线路的最小高度应满足：电压35KV时7。5m，电压6〜10KV时6.5m，电压4V时6m；变压器容量应按电气设备总用量确定,当单台电动设备容量超过变压器量1/3
时，宜适当增加启动附加容量.
(4) 成洞地段固定的电线路，应采用绝缘良好的胶皮线架设；施工地段的临时电线路应采用橡胶套电缆；瓦斯地段的输电线必须使用密封电缆，不得使用皮线；涌水隧道的电动排水设备应采用双回路输电，并有可靠的切换装置；动力干线上每一分支线，必须装设开关及保险装置；严禁在动力线路上加挂照明设施.
(5) 照明和动力线路安装在同一侧时，必须分层架设.电线悬挂高度应满足：110V以下电线离地面距离不应小于2m, 4V时应大于2.5m, 6〜10kV时不应小于3.5m。供电线路架设一般要求高压在上、低压在下，干线在上、支线在下，动力线在上、照明线在下。
(6) 隧道洞身开挖并完成初支施工后，应在隧道右侧每隔30m设置照明灯箱，灯箱应固定在隧道拱腰处，高度离隧道地面以上2m处.
4、隧道施工临时通风
(1 )隧道长度超过150m的隧道均应采用机械通风，风机功率应根据隧道长度、施工方案、防尘要求确定.
(2 )风机应安装在稳定的基础上，并应距洞 20m以上,防止新鲜风与污风串联。
(3)中、短隧道可采用压入式通风方式，长隧道宜采用混合式通风方式。
(4 )风筒位置应防止机械、人员施工对其产生破坏,宜挂设于拱腰或拱顶处。
5、施工期间“三管两线”应布设有序，且应做到不漏水、不漏电，通风防尘和照明符合规范要求。
六、拌和站、钢筋加工房建设
1、隧道单独设置拌和站时，其建设参照《湖南省高速公路施工标准化管理指南(综合篇)》和《武靖高速公路施工标准技术指南》相关要求执行.
2、专门用于喷射混凝土施工的小型拌和楼，须采用具有两仓自动计量的搅拌设备，其建设参照《湖南省高速公路施工标准化管理指南(综合篇)》和《武靖高速公路施工标准技术指南》相关要求执行。
3、隧道专用钢筋加工房的建设按《湖南省高速公路施工标准化管理指南(综
合篇)》和《武靖高速公路施工标准技术指南》相关要求执行
七、隧道弃渣场、自办料场、危险品库管理
1、弃渣场
（1）隧道弃渣场位置不得随意更改，不得随意乱弃。未经批准不得擅自更改弃渣场场址及扩大占地。
（2）隧道施工前应详细调查，和业主及当地政府配合，选择出渣运输方便、距离短的场所作为弃渣场，场地容量应可容纳隧道弃渣量。
（3）弃渣场选址应不得占用其他工程场地和影响附近各种设施的安全；不得影响附近的农田水利设施，不占或少占农田；不得堵塞河道、河谷，防止抬高水位和恶化水流条件。
（4）弃渣场应按设计要求进行防护，当设计要求不能满足实际需要或设计无具体要求时应对弃渣场的防护进行设计并报监理人批复，以确保边坡的稳定，防止水土流失、泥石流、滑坡等危害。
2、自办料场
当隧道开挖弃渣强度等指标符合规范要求、可作为结构用材料时，现场如建碎石场以充分利用隧道弃渣，加工碎石设备应采用带除尘装置的反击破碎石机并有配套的联合重筛分设备。日产量在1m3以上的碎石场宜配置自动或半自动水冲洗设备，以提高碎石质量.
3、危险品库
（1）火工品库房的建设及管理应符合相关安全管理规定.
（2）其他危险品，如氧气、乙炔、油料等应单独建库存贮,库房建设及管理应符合有关安全管理规定要求。
八、隧道洞外排水及污水处理
1、在隧道洞两侧建浆砌排水沟排出隧道内污水，尺寸满足排水需要（必须考虑雨季降水的影响），两侧水沟经涵管连通横穿路基汇于集水井排入污水处理池。
2、污水处理不少于3级沉淀，采用浆砌或砖混结构，施工期间不倒塌、不渗漏，沉淀达标方可排放。
九、隧道逃生救援
1、隧道逃生救援通道
（1）在隧道开挖掌子面至二衬之间，设置逃生救援通道，逃生救援通道距离开挖掌子面不大于10m,伸入已经施工二次衬砌段2m以上，随着开挖进尺不断前移。
(2)逃生救援通道规格：内径为①1cm钢管；钢管壁厚为6mm;每5m一节。
(3 )在每节钢管距端头1.5m处各设一个吊环，焊接在同一纵断面上。在吊环垂直方向，位于钢管1/2高度处的管端焊接连接钢板，中间设连接孔，用U型插销将两节钢管连接。
2、隧道施工必须准备充足的型钢、方木、圆木、钢管、钢筋等应急物资。
掌子面附近准备食品、紧急医用药物及相关设备。
十、标志标牌
隧道施工现场标识牌标准化
序号
标识名称
尺寸(长X宽，cm)
颜色字体要求
设置位置
1
工程简介牌
2 x 150

隧道洞门
2
安全保障体系
2 x 150
蓝框白底蓝字、宋体
隧道洞门
3
质量保证体系
2 x 150
蓝框白底蓝字、宋体
隧道洞门
4
施工组织体系
2 x 150
蓝框白底蓝字、宋体
隧道洞门
5
施工平面图
4 x 150
蓝框白底蓝字、宋体
隧道洞门
6
工程立体效果图
2 x 150
白底彩图
隧道洞门
7
文明施工牌
2 x 150
蓝框白底蓝字、宋体
隧道洞门
8
消防保卫牌
2 x 150
蓝框白底蓝字、宋体
隧道洞门
9
入场须知
2 x 150
蓝框白底蓝字、宋体
隧道洞门
10
安全警告警示牌
80x50

各作业点
11
施工区域名称标识牌
2 x 150/字
蓝框白底蓝字、宋体
隧道洞门
12
进洞须知
2 x 150
蓝框白底蓝字、宋体
隧道洞门
13
操作规程
80x60
白底红字
设置在机械设备或作业范围处
