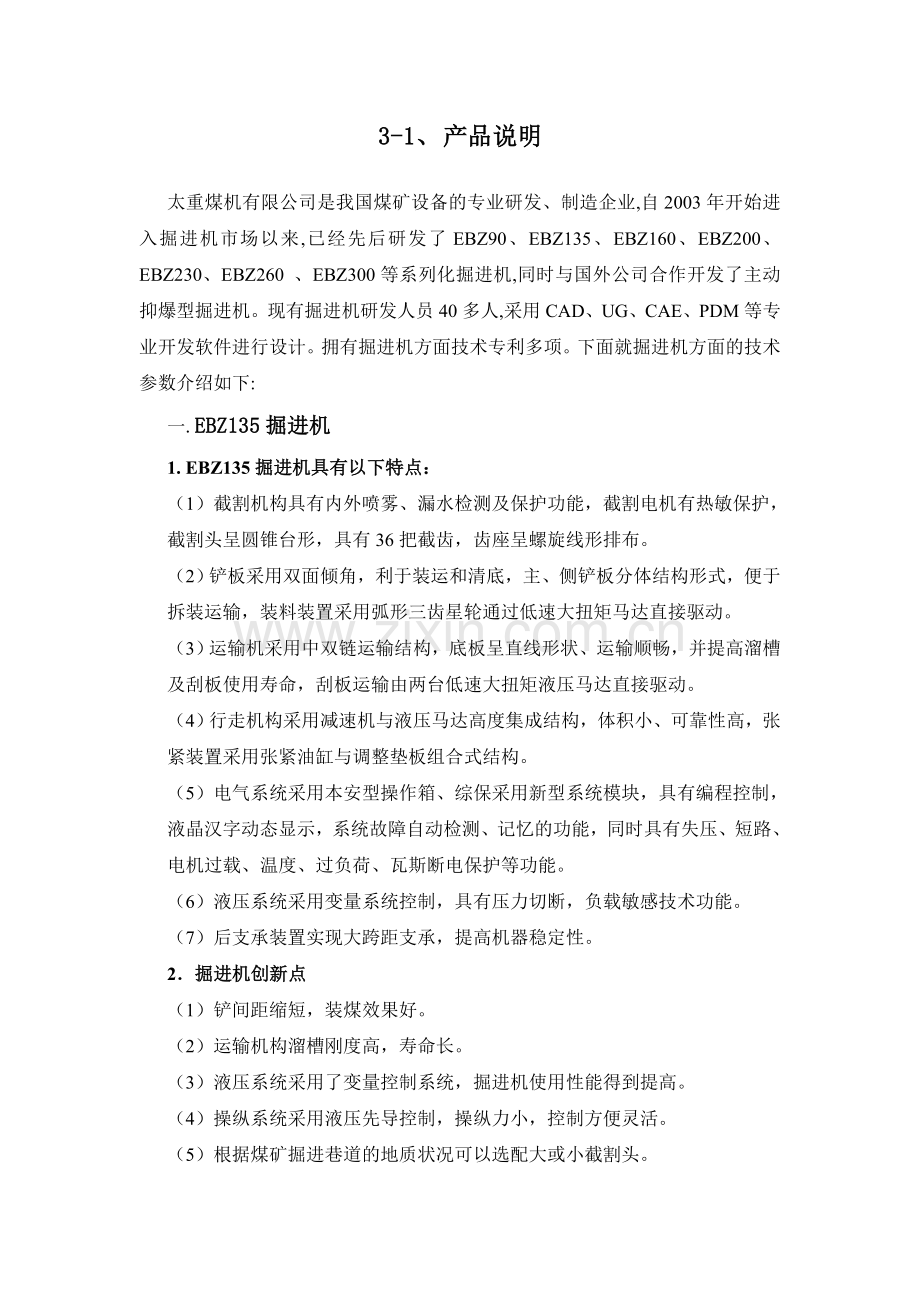

3-1、 产品说明

太重煤机有限公司是我国煤矿设备的专业研发、制造企业,自2003年开始进入掘进机市场以来,已经先后研发了EBZ90、EBZ135、EBZ160、EBZ200、EBZ230、EBZ260 、EBZ300等系列化掘进机,同时与国外公司合作开发了主动抑爆型掘进机。现有掘进机研发人员40多人,采用CAD、UG、CAE、PDM等专业开发软件进行设计。拥有掘进机方面技术专利多项。下面就掘进机方面的技术参数介绍如下:
一. EBZ135掘进机
1. EBZ135掘进机具有以下特点：
（1）截割机构具有内外喷雾、漏水检测及保护功能，截割电机有热敏保护，截割头呈圆锥台形，具有36把截齿，齿座呈螺旋线形排布。
（2）铲板采用双面倾角，利于装运和清底，主、侧铲板分体结构形式，便于拆装运输，装料装置采用弧形三齿星轮通过低速大扭矩马达直接驱动。
（3）运输机采用中双链运输结构，底板呈直线形状、运输顺畅，并提高溜槽及刮板使用寿命，刮板运输由两台低速大扭矩液压马达直接驱动。
（4）行走机构采用减速机与液压马达高度集成结构，体积小、可靠性高，张紧装置采用张紧油缸与调整垫板组合式结构。
（5）电气系统采用本安型操作箱、综保采用新型系统模块，具有编程控制，液晶汉字动态显示，系统故障自动检测、记忆的功能，同时具有失压、短路、电机过载、温度、过负荷、瓦斯断电保护等功能。
（6）液压系统采用变量系统控制，具有压力切断，负载敏感技术功能。
（7）后支承装置实现大跨距支承，提高机器稳定性。
2．掘进机创新点
（1）铲间距缩短，装煤效果好。
（2）运输机构溜槽刚度高，寿命长。
（3）液压系统采用了变量控制系统，掘进机使用性能得到提高。
（4）操纵系统采用液压先导控制，操纵力小，控制方便灵活。
（5）根据煤矿掘进巷道的地质状况可以选配大或小截割头。
（6）根据煤矿掘进巷道的地质状况选配常规履带板或带耙钉履带板。

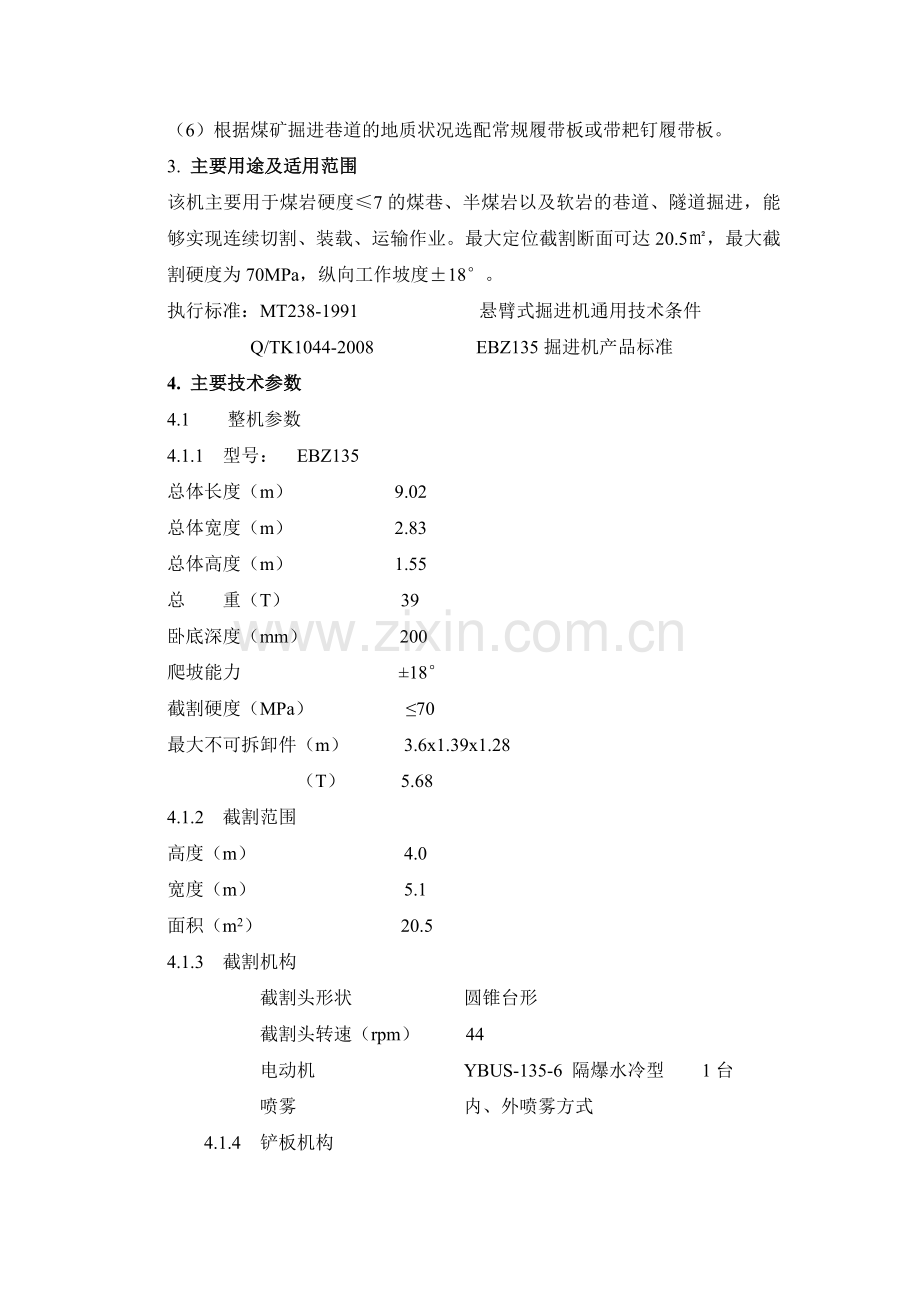

3. 主要用途及适用范围
该机主要用于煤岩硬度≤7的煤巷、半煤岩以及软岩的巷道、隧道掘进，能够实现连续切割、装载、运输作业。最大定位截割断面可达20.5㎡，最大截割硬度为70MPa，纵向工作坡度±18°。
执行标准：MT238-1991 悬臂式掘进机通用技术条件
Q/TK1044-2008 EBZ135掘进机产品标准
4. 主要技术参数
4.1 整机参数
4.1.1 型号：　EBZ135
总体长度（m） 9.02
总体宽度（m） 2.83
总体高度（m） 1.55
总 重（T） 39
卧底深度（mm） 200
爬坡能力 ±18°
截割硬度（MPa） ≤70
最大不可拆卸件（m） 3.6x1.39x1.28
（T） 5.68
4.1.2 截割范围
高度（m） 4.0
宽度（m） 5.1
面积（m2） 20.5
4.1.3 截割机构
截割头形状 圆锥台形
截割头转速（rpm） 44
电动机 YBUS-135-6 隔爆水冷型 1台
喷雾 内、外喷雾方式
4.1.4 铲板机构
装载形式 弧形三齿星轮式
装载宽度（m） 2.83
星轮转数（rpm） 33
装载能力 m³/min 3.4
原动机 低速大扭矩液压马达 （2台）
4.1.5 第一运输机
形式 中双链刮板式
溜槽断面尺寸（mm） 450（宽）×370（高）
链 速（m/min） 61
张紧形式 丝杆张紧
运输能力m³/min 4.4
原动机 低速大扭矩液压马达 （2台）
4.1.6 行走机构
形 式 履带式
履带宽度（mm） 520
制动方式 一体式多片制动器（减速机内置）
对地压强（MPa） 0.135
行走速度（m/min） 0~6.6
张紧形式 油缸张紧、卡板锁紧
原动机 液压马达+减速机 各2台
4.1.7 液压系统
系统压力（MPa） 18 / 21
柱塞变量双泵（ml/r） 145/145 1台
液压马达排量
行走机构（ml/r） 125 2台
铲板部（ml/r） 1200 2台
第一运输机（ml/r） 400 2台
油箱容量（L） 500
油泵电动机 YBU-75 隔爆风冷 1台
换向阀 先导比例阀控制
油冷却器 水冷却式 1台
4.1.8 水系统
外来水量（L/min） 100
外喷雾水压（MPa） 1.5
内喷雾水压（MPa） 3.0
4.2 电气部分
主回路
额定电压 AC1140/660
额定电流 169.3A/292.5A
额定频率 50Hz
输出分路数 4
额定功率 258kW
4.2.1 截割电机
型式 掘进机用隔爆型、水冷、双鼠笼异步电动机
规格型号 YBUS-135-6 绝缘等级：H级 工作方式：S1
功率 135kW
额定电压 1140/660V Y/△
额定电流 89.5/154.5A
4.2.2 油泵电机
型式 掘进机用隔爆型、风冷、双鼠笼异步电动机
规格型号 YBU-75-4 绝缘等级：H级 工作方式：S1
功率 75kW
额定电压 1140/660V Y/△
额定电流 47.1/81.5A
4.2.3 截割急停、总急停按钮
型式 矿用隔爆型
规格型号 BZA2-5/127J 附带锁紧装置
额定电压 127V
额定电流 5A 内部按钮为常开
用途 总急停按钮：用于紧急停机
截割急停按钮：用于截割电机停止
4.2.4 电铃
型式 矿用隔爆型
规格型号 BAL1-36/127-150
额定电压 AC127V
额定电流 0.35A
4.2.5 照明灯 3盏
型式 矿用隔爆型 LED灯
规格型号 DGY20/24L(C)
额定电压 24V
功率 20W
