液压可取式桥塞

说 明 书

山东普瑞思德石油技术有限公司
2012.10

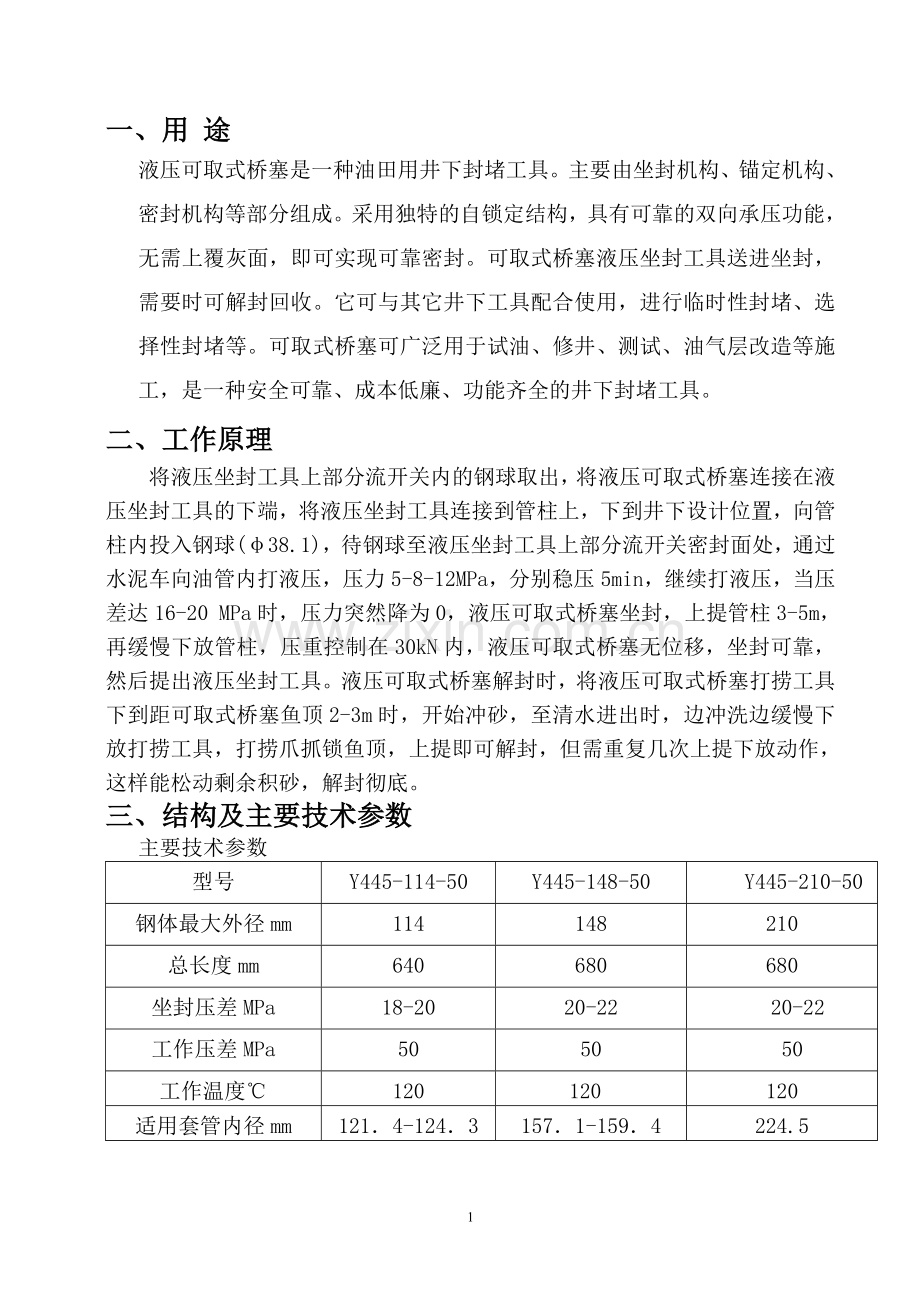

一、用 途
液压可取式桥塞是一种油田用井下封堵工具。主要由坐封机构、锚定机构、密封机构等部分组成。采用独特的自锁定结构，具有可靠的双向承压功能，无需上覆灰面，即可实现可靠密封。可取式桥塞液压坐封工具送进坐封，需要时可解封回收。它可与其它井下工具配合使用，进行临时性封堵、选择性封堵等。可取式桥塞可广泛用于试油、修井、测试、油气层改造等施工，是一种安全可靠、成本低廉、功能齐全的井下封堵工具。
二、工作原理
将液压坐封工具上部分流开关内的钢球取出，将液压可取式桥塞连接在液压坐封工具的下端，将液压坐封工具连接到管柱上，下到井下设计位置，向管柱内投入钢球(φ38.1)，待钢球至液压坐封工具上部分流开关密封面处，通过水泥车向油管内打液压，压力5-8-12MPa，分别稳压5min，继续打液压，当压差达16-20 MPa时，压力突然降为0，液压可取式桥塞坐封，上提管柱3-5m，再缓慢下放管柱，压重控制在30kN内，液压可取式桥塞无位移，坐封可靠，然后提出液压坐封工具。液压可取式桥塞解封时，将液压可取式桥塞打捞工具下到距可取式桥塞鱼顶2-3m时，开始冲砂，至清水进出时，边冲洗边缓慢下放打捞工具，打捞爪抓锁鱼顶，上提即可解封，但需重复几次上提下放动作，这样能松动剩余积砂，解封彻底。
三、结构及主要技术参数
主要技术参数
型号
Y445-114-50
Y445-148-50
Y445-210-50
钢体最大外径mm
114
148
210
总长度mm
640
680
680
坐封压差MPa
18-20
20-22
20-22
工作压差MPa
50
50
50
工作温度℃
120
120
120
适用套管内径mm
121．4-124．3
157．1-159．4
224.5

1、液压可取式桥塞：

2、液压坐封工具：

3、打捞工具：
四、主要技术特点：
1． 坐封方式：液压可取式桥塞用液压坐封工具送进、坐封。
2． 准确的坐封控制：液压可取式桥塞坐封力由张力环控制，保证工具坐封安全可靠,同时，确保坐封工具在复杂情况下能安全起出井筒。
3． 可靠的防卡设计：卡瓦部分采用内置式卡瓦结构，在井筒中起下时不易遇阻遇卡，可以在任意斜度的井中安全使用。
4． 独特的锚定机构：该液压可取式桥塞利用卡瓦、卡瓦锥体、卡瓦外筒的巧妙结合，具有良好的双向承压能力，可适用于各种级别的套管。
5． 安全的解封机构：液压可取式桥塞解封按锁定机构、密封机构、卡瓦机构的顺序逐级进行，所需解封力均很小。

五、使用说明
（一）、井筒（坐封段）要求
1． 套管无严重腐蚀、破损或严重变形；
2． 工具卡点距离套管接箍1米以上。
（二） 、施工工艺步骤
1、井筒准备
1.1 选择合适的通井规（Φ116、Φ152、Φ215×1500mm）通井至人工井底，并清洗干净，要求起下顺畅无卡阻；

1.2 选择合适的刮管器刮管至人工井底，在工具座封位置反复刮削三次以上；
2、工具准备
根据施工设计、井下温度（最高）、工作压差（最高）等,正确选择能满足使用要求的液压可取式桥塞。
3、工具坐封
3.1按技术要求正确连接工具；
3.2下钻速度控制在40根油管/小时以内，严禁顿钻、溜钻；
3.3下钻遇阻不超过30KN，否则活动管柱至悬重正常后继续下钻；
3.4下至坐封位置时，接好地面管线，用水泥车小排量按以下步骤打压坐封，逐级打压5-10-15-20 MPa，每阶段需稳压5分钟，继续打压至泵压下降为零、环空外溢则坐封完毕；
3.5上提油管3-5m观察悬重变化，如悬重正常则下放油管，压重不超过50KN，核实工具坐封情况；确认座封无误后起出座封管柱。
4、桥塞解封
4.1 根据须解封工具的规格型号正确选择与其相匹配的打捞工具；
4.2 将油管与打捞工具正确连接;
4.3 按正常速度下钻，当解封工具下至距桥塞鱼顶面2-3m时，接好地面管线，进行洗井、冲砂,确保鱼顶面上无沉砂和脏物；
4.4 冲砂结束后，边冲洗边下放管柱打捞液压可取式桥塞，压重控制在20-50 KN，缓慢上提管柱至正常悬重（如上提遇卡，则保持净拉力10-20 KN正转管柱，使得打捞工具与液压可取式桥塞脱开）；
4.5 起出解封管柱，起钻时，严禁管柱旋转，以防液压可取式桥塞落井。
