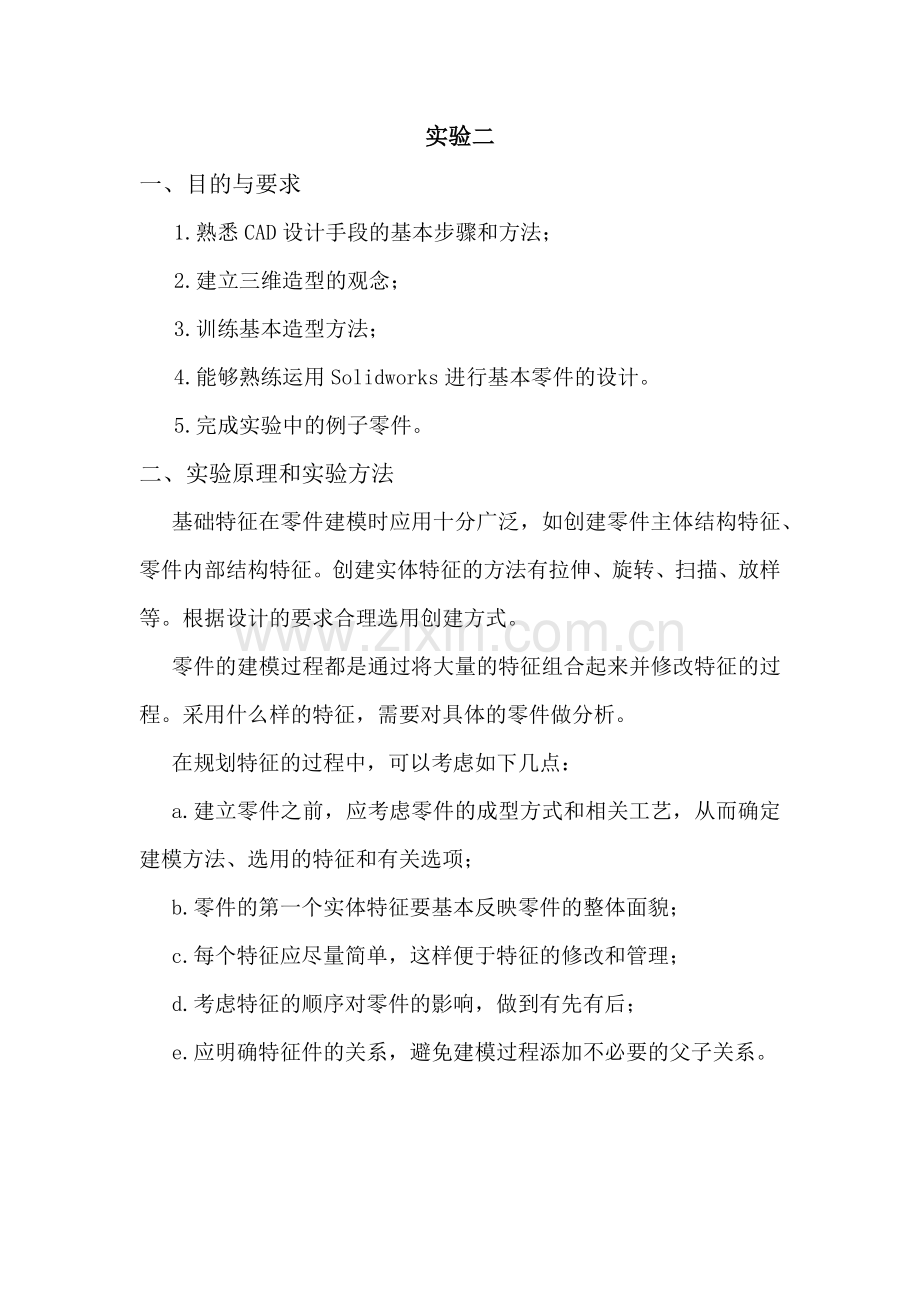

实验二
一、目的与要求
1.熟悉CAD设计手段的基本步骤和方法；
2.建立三维造型的观念；
3.训练基本造型方法；
4.能够熟练运用Solidworks进行基本零件的设计。
5.完成实验中的例子零件。
二、实验原理和实验方法
基础特征在零件建模时应用十分广泛，如创建零件主体结构特征、零件内部结构特征。创建实体特征的方法有拉伸、旋转、扫描、放样等。根据设计的要求合理选用创建方式。
零件的建模过程都是通过将大量的特征组合起来并修改特征的过程。采用什么样的特征，需要对具体的零件做分析。
在规划特征的过程中，可以考虑如下几点：
a.建立零件之前，应考虑零件的成型方式和相关工艺，从而确定建模方法、选用的特征和有关选项；
b.零件的第一个实体特征要基本反映零件的整体面貌；
c.每个特征应尽量简单，这样便于特征的修改和管理；
d.考虑特征的顺序对零件的影响，做到有先有后；
e.应明确特征件的关系，避免建模过程添加不必要的父子关系。

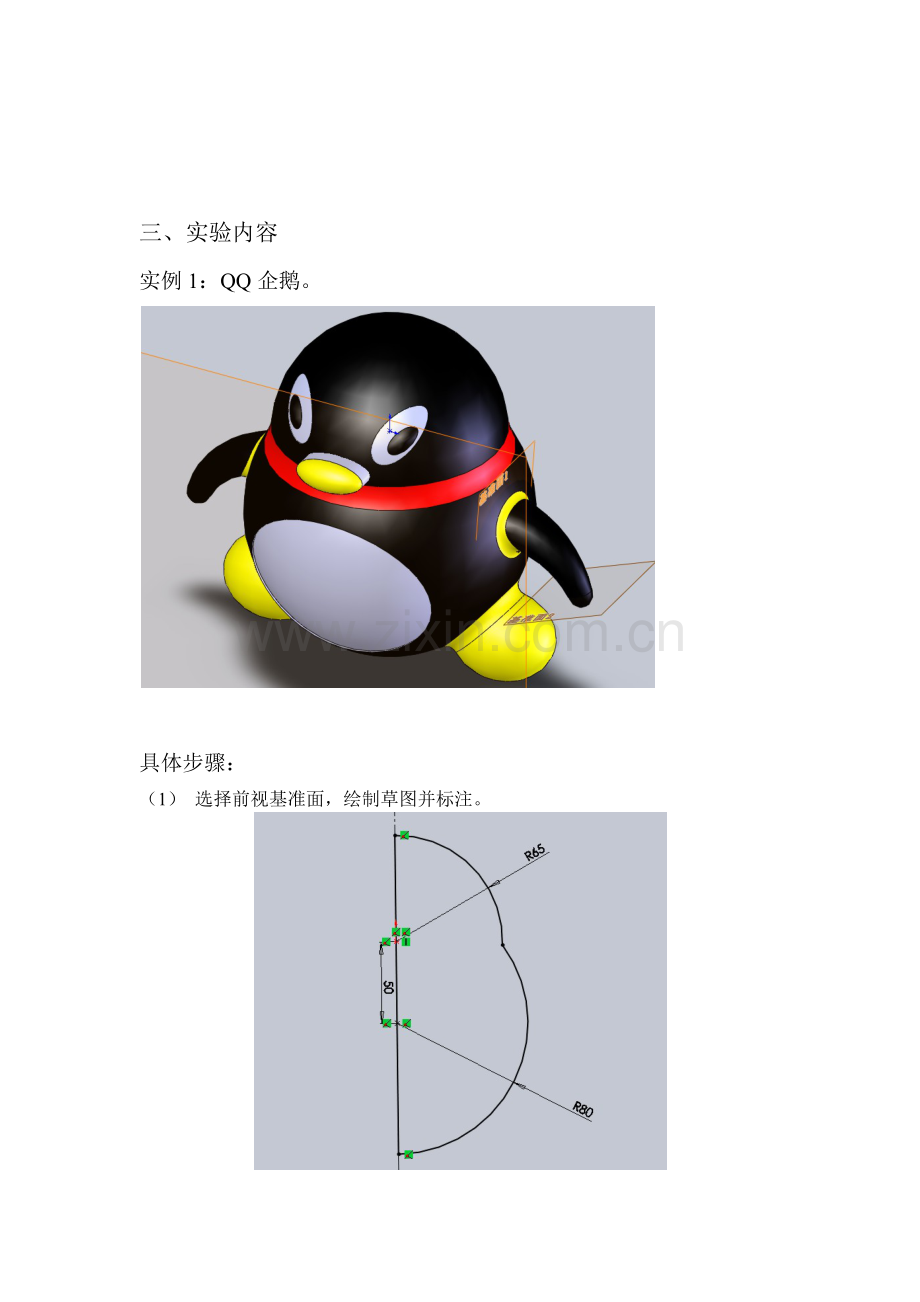

三、实验内容
实例1：QQ企鹅。
具体步骤：
（1） 选择前视基准面，绘制草图并标注。
（2） 推出草图，使用“旋转凸台/基体”命令，生存实体
（3） 使用“圆角”命令，设置圆角半径28mm。
（4） 以前视基准面为基准平面，利用椭圆和直线命令，绘制如图草图。
（5） 退出草图，点击特征工具栏中的“旋转凸台/基体”工具，生成如图实体。
（6） 选择前视基准面，绘制草图，并添加约束。
（7） 退出草图，点击特征工具栏中的“拉伸切除”工具，设置方向1和方向2的终止条件都为“完全贯穿”，生成如图实体。
（8） 利用“圆角”工具进行圆角，设置圆角半径为6mm。
（9） 进行“镜像”操作，设置如图参数，生成如图特征。
（10） 选择前视基准面，利用“三点圆弧”工具，绘制草图4。并退出草绘。
（11） 点击“基准面”工具，生成基准面1。如图。
（12） 选择基准面1，绘制椭圆草图。
（13） 绘制基准面2.
（14） 以基准面2绘制草图。
（15） 创建放样，点击“放样凸台/基体”，在轮廓选项中选择草图5和草图6，在开始约束和结束约束中选择垂直于轮廓，选择草图3为中心线，生成放样特征，如图。
（16） 进行圆顶，选择椭圆圆顶，设置圆顶距离为8mm。
（17） 圆角，圆角半径为6mm。
（18） 镜像手臂。
（19） 创建基准面3.
（20） 在基准面3上绘制草图。
（21） 选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为1mm，勾选“反向等距”。
（22） 同样的方法生成眼睛部分。在基准面3上绘制草图。
（23） 选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼睛槽。
（24） 选择前视基准面，在上步绘制的椭圆内部绘制椭圆。
（25） 选择“拉伸凸台基体”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼珠。
（26） 圆顶。
（27） 镜像眼睛。
（28） 创建嘴巴。选择前视基准面，绘制草图。
（29） 选择“拉伸凸台基体”工具，去掉“合并结果选项”。点击确定。
（30） 在拉伸面上进行圆顶。
（31） 观看实体。
（32） 给GG上色。按ctrl键，选中要改变颜色的特征。右键选择“特征属性”，更改颜色。最终效果如下。
