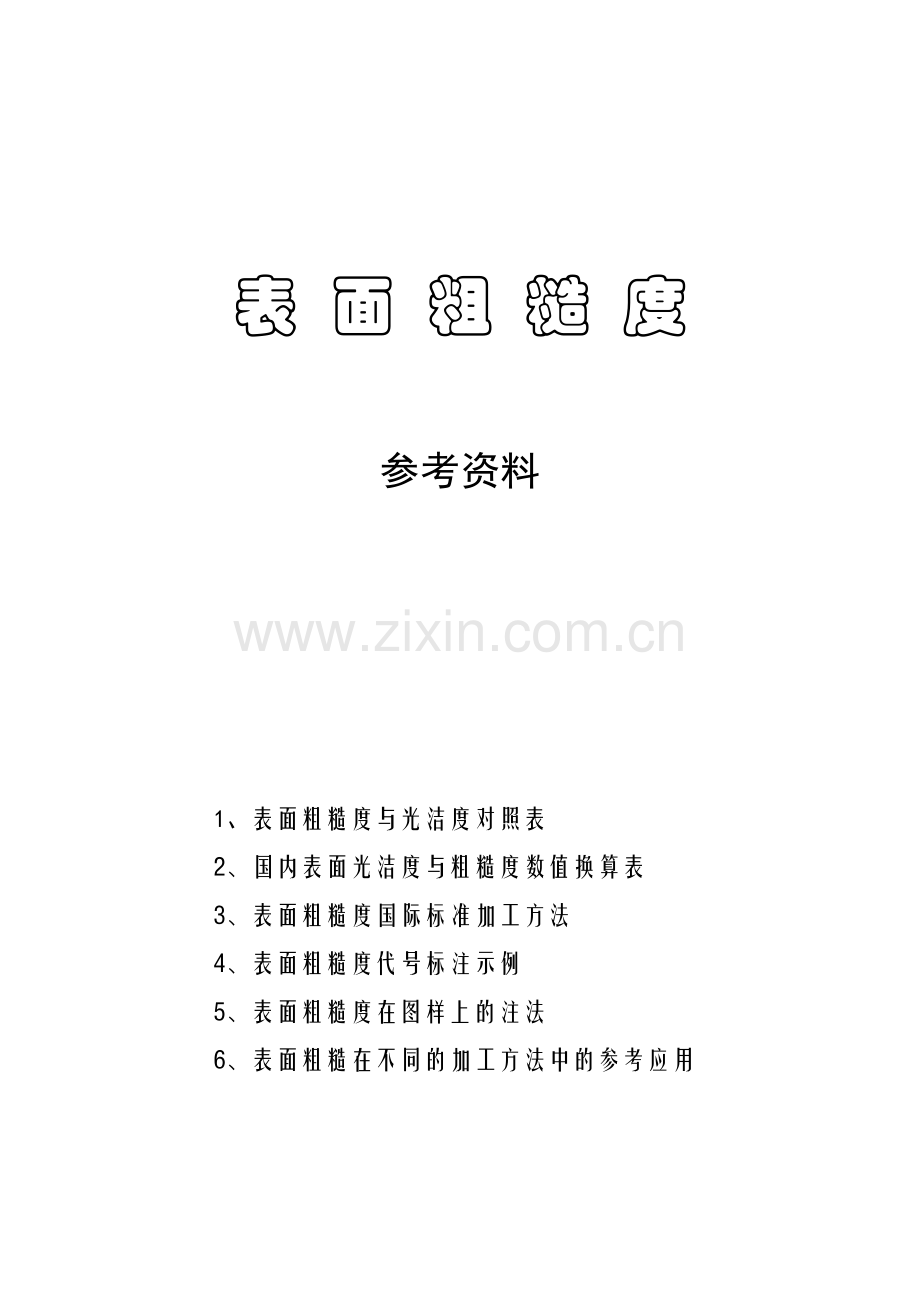

表 面 粗 糙 度

参考资料

1、表面粗糙度与光洁度对照表
2、国内表面光洁度与粗糙度数值换算表
3、表面粗糙度国际标准加工方法
4、表面粗糙度代号标注示例
5、表面粗糙度在图样上的注法
6、表面粗糙在不同的加工方法中的参考应用

表面粗糙度与光洁度对照表

·  轮廓的平均算术偏差（Ra）:通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
· 不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
· 轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

·  轮廓的平均算术偏差（Ra）:通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
· 不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
· 轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙在不同的加工方法中的参考应用
详细资料
加工方法
规格
Ra值um
车外圆

0.8、1.6、3.2、6.3
镗内孔

0.8、1.6、3.2、6.3
刨

0.8、1.6、3.2、6.3
平铣
组合式
0.8、1.6、3.2、6.3
端铣

0.8、1.6、3.2、6.3
磨外圆

0.1、0.2、0.4、0.8
平磨

0.1、0.2、0.4、0.8
研磨

0.1、0.05、0.025、0.012
车外园
双组式
0.8、1.6、3.2、6.3
磨外园
0.1、0.2、0.4、0.8
镗内孔
双组式
0.8、1.6、3.2、6.3
磨内孔
0.1、0.2、0.4、0.8
手研
单组式
0.1、0.05、0.025、0.012
电火花线切割
单组式
0.63、1.25、2.5、5.0、10
电火花
单组式
0.4、0.8、1.6、3.2、6.3、12.5
抛光
单组式
0.8、0.4、0.2、0.1、0.05、0.025、0.012
铸造钢铁砂型
单组式
3.2、6.3、12.5、25、50、100、800、1600
抛喷丸

0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100
喷砂

0.8、1.6、3.2、6.3、12.5、25
