振冲碎石桩(试桩)复合地基承载力检测方案.doc

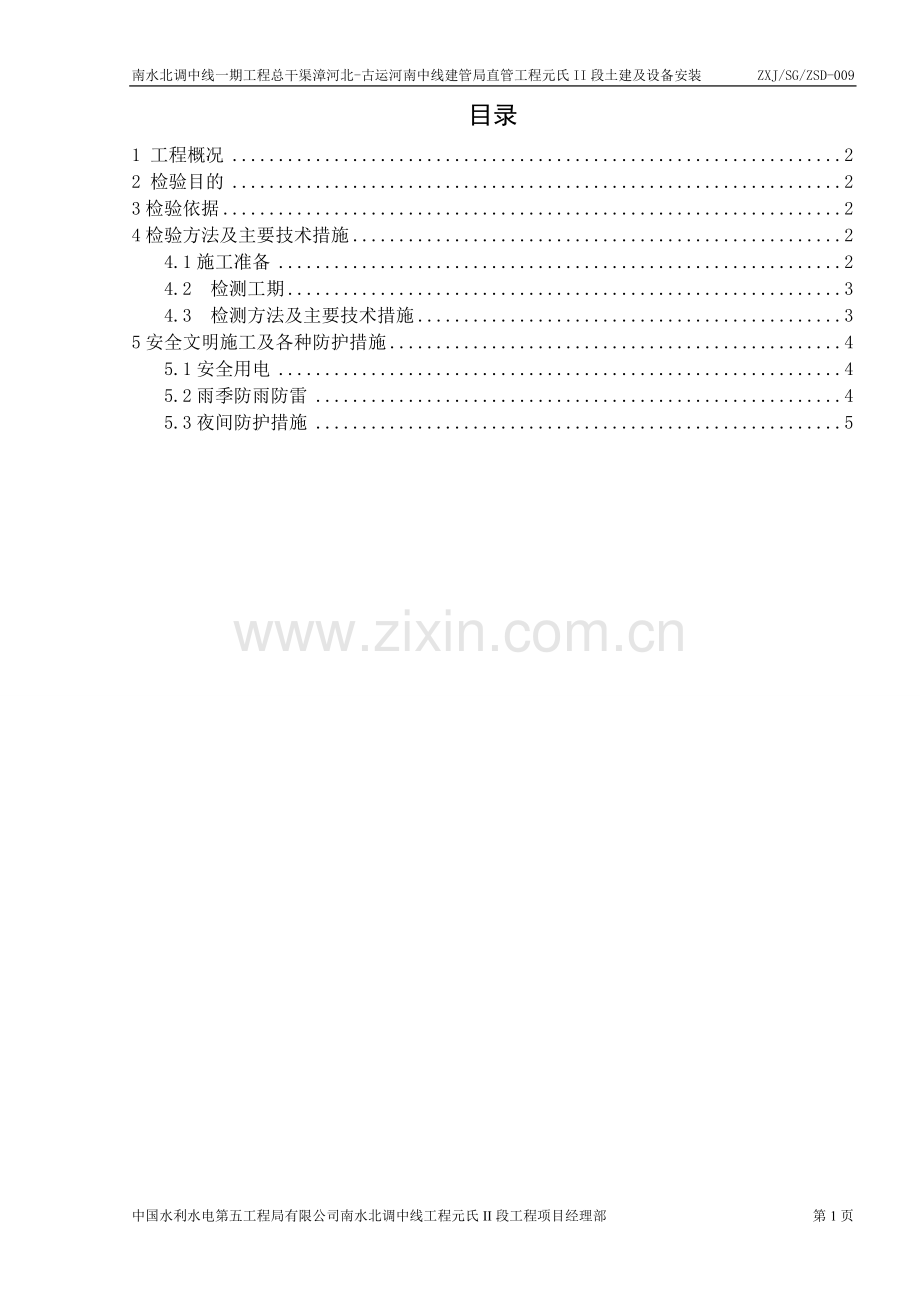

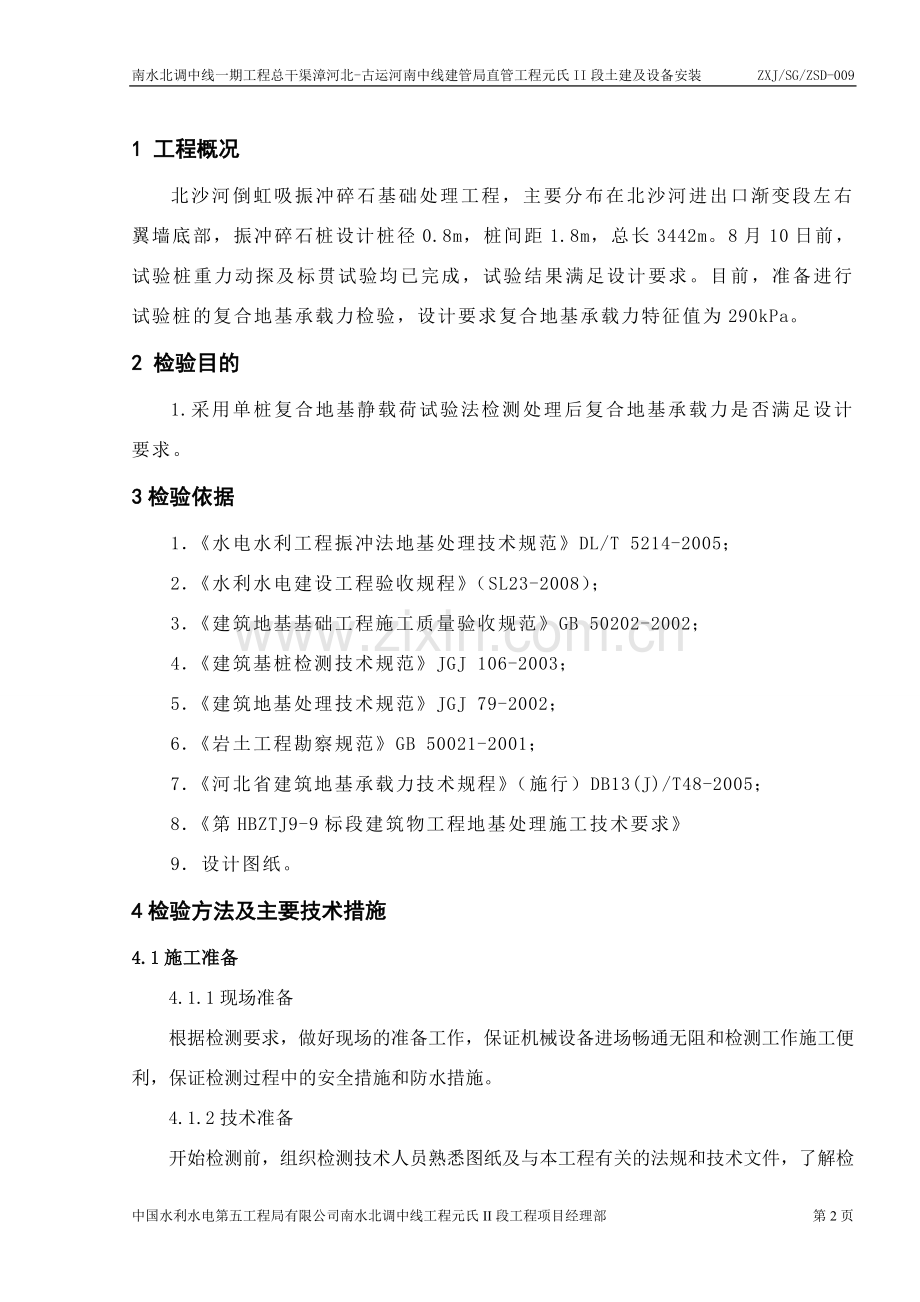

南水北调中线一期工程总干渠漳河北-古运河南中线建管局直管工程元氏II段土建及设备安装 ZXJ/SG/ZSD-009目录1 工程概况22 检验目的23检验依据24检验方法及主要技术措施24.1施工准备24.2检测工期34.3检测方法及主要技术措施35安全文明施工及各种防护措施45.1安全用电45.2雨季防雨防雷45.3夜间防护措施51 工程概况北沙河倒虹吸振冲碎石基础处理工程，主要分布在北沙河进出口渐变段左右翼墙底部，振冲碎石桩设计桩径0.8m，桩间距1.8m，总长3442m。8月10日前，试验桩重力动探及标贯试验均已完成，试验结果满足设计要求。目前，准备进行试验桩的复合地基承载力检验，设计要求复合地基承载力特征值为290kPa。2 检验目的1.采用单桩复合地基静载荷试验法检测处理后复合地基承载力是否满足设计要求。3检验依据1水电水利工程振冲法地基处理技术规范DL/T 5214-2005；2水利水电建设工程验收规程（SL23-2008）； 3建筑地基基础工程施工质量验收规范GB 50202-2002；4建筑基桩检测技术规范JGJ 106-2003；5建筑地基处理技术规范JGJ 79-2002；6岩土工程勘察规范GB 50021-2001；7河北省建筑地基承载力技术规程（施行）DB13(J)/T48-2005；8第HBZTJ9-9标段建筑物工程地基处理施工技术要求9设计图纸。4检验方法及主要技术措施4.1施工准备4.1.1现场准备根据检测要求，做好现场的准备工作，保证机械设备进场畅通无阻和检测工作施工便利，保证检测过程中的安全措施和防水措施。4.1.2技术准备开始检测前，组织检测技术人员熟悉图纸及与本工程有关的法规和技术文件，了解检测施工中的重点、难点，制定相应的措施；根据工程需要，落实测量仪器、工具的数量。4.2检测工期1外业试验工期：3天。2. 内业报告工期：2天。4.3检测方法及主要技术措施复合地基静载荷试验是原位测试方法中的一种，用于测定承压板下应力主要影响范围内的土层和桩体的复合承载力。在成桩后，对单桩复合地基通过一刚性承压板逐级施加竖向压力（荷载），观测试验承压板随时间产生的沉降量，以确定复合地基承载力特征值。根据设计复合地基承载力要求，确定本工程单桩复合地基载荷试验最大加荷量为580 kPa,桩间距1.8米，桩间土承载力特征值为170kPa，本次实验拟定采用1.2m1.2m的承压板，扣除桩间土其余荷载的复合等量法，加载等级级共分8级，每级荷载达到相对稳定（即一小时内沉降量小于0.1mm）后加下一级荷载。试验采用人工加荷观测系统。1试验设备反力装置：地锚反力装置系统；加荷观测系统：油压千斤顶、精密压力表、大量程百分表。2加载观测（1）加荷分级：按最终加载量的1/8分级施加。（2）沉降观测：每加一级荷载后，每隔30分钟测读一次沉降量，每次观测值记入试验记录表。沉降量测采用对称安装在承压板周围的50mm行程百分表测定。（3）沉降相对稳定标准：一小时的沉降量小于0.1mm，则认为已经达到相对稳定，可以施加下一级荷载。（4）终止加载条件：当出现下列情况之一时，即可终止加载：a、沉降急骤增大，土被挤出或承压板周围出现明显的裂缝；b、累计的沉降量已大于承压板宽度或板直径的6%；c、当达不到极限荷载，而最大加载压力已大于设计要求压力值的两倍。（5）卸载：卸载级数可为加载级数的一半，等量进行，每卸一级间隔半小时，读记回弹量，待卸完全部荷载后间隔三小时读记总回弹量。3.复合地基承载力特征值的确定应符合下列规定：（1）当压力-沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限；当其值小于对应比例界限的2倍时，可取极限荷载的一半。（2）当压力-沉降曲线是平缓的光滑曲线时，可按相对变形值确定；当以粘性土为主的地基，可取s/b或s/d等于0.015所对应的压力（s为载荷试验承压板的沉降量；b和d分别为承压板宽度和直径，当其值大于2m时，按2m计算）；当以粉土或砂土为主的地基，可取s/b或s/d等于0.01所对应的压力。 对有经验的地区，也可按当地经验确定相对变形值。按相对变形值确定的承载力特征值不应大于最大加载压力的一半。5安全文明施工及各种防护措施措施5.1安全用电1.电工人员必须经过培训才能上岗操作。2.进入现场必须遵守安全生产六大纪律。3. 电工人员在维修线路和用电设备工作时，均要停电进行，严禁带电接头、维修和移动电气设备。4.在拉设临时电源时，电线均应架空，过道处须用钢管保护，不得乱拖乱拉，电线被车辗物压。5.所有移动电具，都应在漏电开关保护之中，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。6. 夜间操作应有照明，雷电时尽量避免倒闸操作。7. 操作电气设备人员必须带好绝缘手套，严禁以湿手和导电材料操作开关。5.2雨季防雨防雷1.雨季施工注意做好排水沟，根据建设单位指定的排水位置，施工现场统一规划设计，排水及时，防止积水； 2.现场技术人员时刻关注天气变化情况，做好防雨防雷准备；3.测试现场准备便捷式防护帐篷，如遇雷雨天气，立即支设防护帐篷。4.遇雷电天气施工，立即将设备支撑架放倒，并做断电处理，所有人员听指挥避雨防雷。5.3夜间防护措施1.夜间测试现场架设高亮度电灯；2.所有施工队夜间暂停，技术人员轮流值班进行数据的测读。第5页中国水利水电第五工程局有限公司南水北调中线工程元氏II段工程项目经理部
