链传动的失效形式与应用.doc

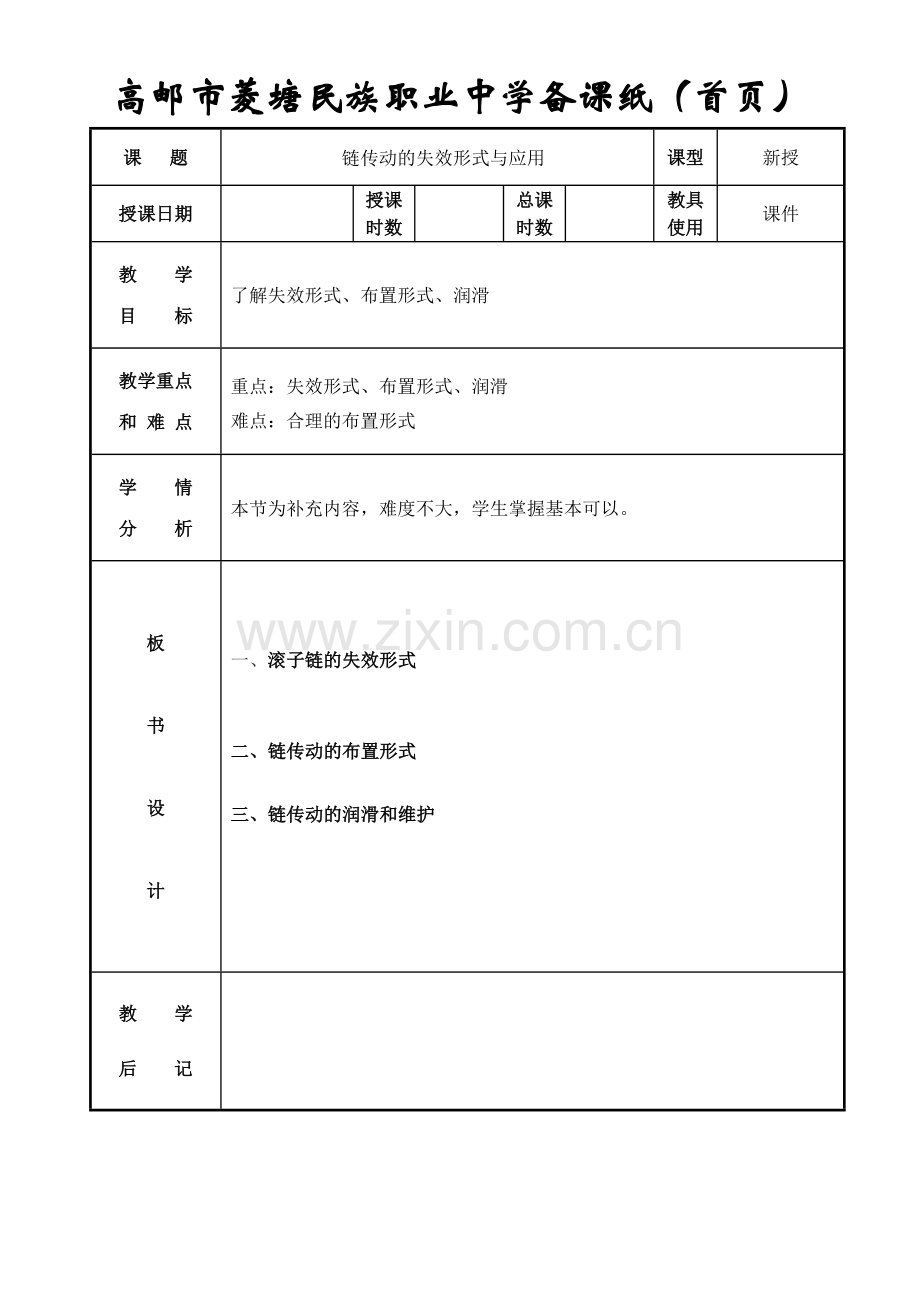

高邮市菱塘民族职业中学备课纸（首页）
课 题
链传动的失效形式与应用
课型
新授
授课日期

授课时数

总课时数

教具使用
课件
教 学
目 标
了解失效形式、布置形式、润滑
教学重点
和 难 点
重点：失效形式、布置形式、润滑
难点：合理的布置形式
学 情
分 析
本节为补充内容，难度不大，学生掌握基本可以。
板
书
设
计
一、滚子链的失效形式

二、链传动的布置形式

三、链传动的润滑和维护

教 学
后 记

高市菱塘民族职业中学备课纸（续页）
第 2 页

课前提问:1、滚子链的主要参数有哪些？
新授：
一、滚子链的失效形式
链传动中，一般链轮强度比链条高，使用寿命也较长。所以链传动的失效主要是由链条的失效而引起的。链条的主要失效形式有：
(1)链条元件的疲劳破坏 传动时链条受到交变应力的作用，当达到一定的循环次数时链条将发生疲劳破坏。
(2)链条铰链的磨损 润滑不良，磨损加快，造成脱链，是开式链的主要失效形式。
(3)销轴与套筒的胶合 主要出现在高速、载荷很大情况下。
(4)链条的拉断 在低速重载时，链条所受拉力超过静力强度，导致链条拉断。

二、链传动的布置形式
链传动中，为保证链和链轮的正确啮合，传动布置必须合理。

三、链传动的润滑和维护
为了延长链传动的寿命，要进行润滑和维护。润滑可以减轻链条和链轮齿面的磨损，缓和链条和链轮齿面的冲击，降低链环节内部的温度。常用润滑方式有：
1．人工定期润滑 适于低速(v ≤4m／s )、不重要的链传动。
2．滴油润滑 用油杯通过油管滴入松边内、外链板间隙处，适于 v≤10m／s的传动。
3．油浴润滑 将松边的链条浸入油池中，浸油深度为6～12mm。
4．飞溅润滑 在密封容器中用甩油盘将油甩起，经壳体上的集油装置将油导流到链条上。甩油盘的线速度应大于3m／s。
5．压力润滑 用于v≥8m／s的大功率重要设备，使用油泵将油喷射至链条与链轮啮合处。

课间小结：
1、 滚子链的失效形式
2、 链传动的布置形式
3、 链传动的润滑和维护
课后作业：
见练习册
