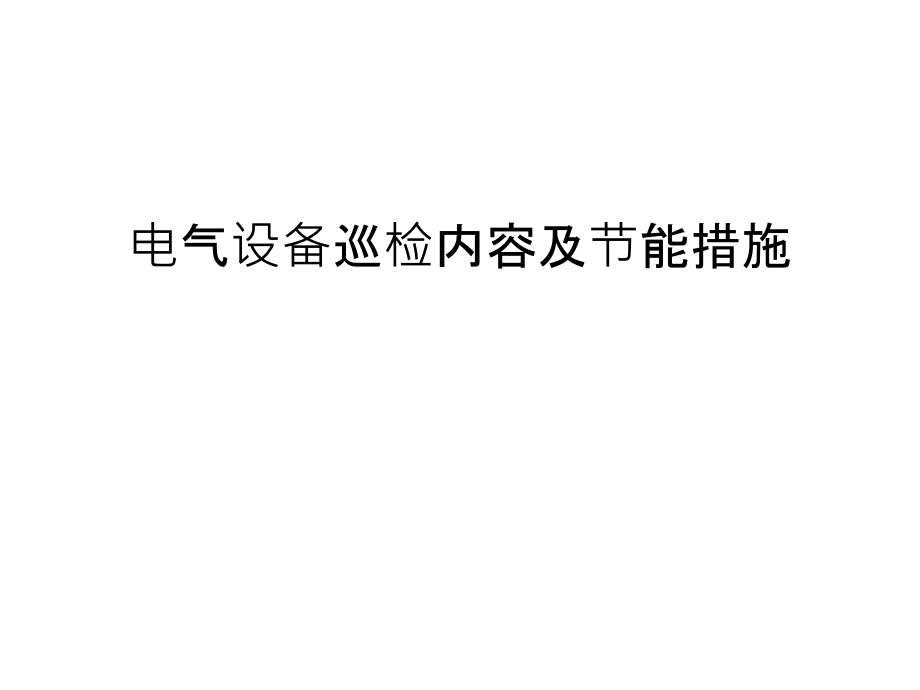

电气设备巡检内容及节能措施资料讲解.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电气设备巡检内容及节能措施,电气设备是生产车间、变、配电站最关键、最主要的设备之一。电气设备的故障将直接危及生产设备，变、配电站和电力系统的安全，稳定运行，尤其是高温天气，对电气设备的影响不可忽略。因此经常对电气设备进行巡检，掌握、监视电气设备运行状况，以便在电气设备发生异常时，及时发现异常和缺陷并采取措施，可以避免事故，保障变、配电系统及生产设备正常运行。,一、电气设备巡检概述及目的：,二、电气设备巡检内容,：,1.,变压器的巡检：（,1,）观察变压器的套管：套管起绝缘作用，套管表面应清洁、无裂纹、无破损，无放电现象。,（,2,）闻闻变压器室内有无异味、各种仪表显示正常。（,3,）听听变压器有无异音：变压器正常时应该发出嗡嗡的声音，若有噼啪的声音，则说明变压器有短路现象。（,4,）查看变压器的温度：与过去进行比较，若有升高，应查看变压器的一、二次侧电流是否增加、环境温度是否增加、通风是否通畅、声音是否正常。（硅、呼吸器等）,（,5,）变压器上有无杂物，油位是否正常，是否有漏油现象。,（,6,）变压器带负荷情况，应监视导线接头，压线螺丝无发热变色。,2.,高、低压电动机的巡检项目：,（,1,）检查电动机运转是否平稳，是否有卡、堵现象。电动机声音是否正常（包括轴承声音，风叶是否擦壳，定、转子是否相擦，有无异常的磁噪声等）。,（,2,）电动机的外壳、风扇罩、风扇是否有破损，风扇罩网上是否堵有杂物影响散热。,（,3,）电动机的紧固螺栓不能松动，地角螺栓松动会引起电机的振动。,（,5,）检查轴承温度，滚动轴承不应超过,70,，滑动轴承不应超过,60,。,（,6,）绕线式电动机碳刷、滑环是否有打火现象，是否有积碳；碳刷是否过短（不能低于刷盒,2cm,），汇流排有、无发热现象。,（,7,）、定子电压与额定电压的偏差是否超过,10%,，即线电压应在,9KV11KV,之间。,（,8,）三相电流是否平衡（偏差不应超过额定电流的,10%,），电流是否过大或摆动过大。,(9,）电动机的温度是否超标：电动机绕组温度为,A,95,、,E,105,、,B,110,、,F,125,、,H,145,。,(10,）电动机振动不能超标：,2,极电机双振幅值,(,振动时最低点和最高点距离之差为双振幅,),小于,0.05mm,、,4,极电机双振幅值小于,0.08mm,、,6,极电机双振幅值小于,0.1mm,、,8,极电机双振幅值小于,0.12mm,。,（,11,）电动机是否有异味（绝缘材料过热或烧毁的异味），进出电机电缆的终端头是否过热（用红外线测温仪或观察所缠绕的绝缘材料是否变色，运行时要与此点保持,0.7,米以上的距离，绝对不能用手触摸）。,（,12,）冷却风机和风道是否正常。,（,13,）电机上面是否有积料，杂物等。,3.,高、低压控制柜巡检项目,：,（,1,）检查配电箱，配电柜是否可靠接地。,（,2,）检查各指示灯的信号是否正常，有无异常情况，各转换开关的位置是否正确。,（,3,）电压表，电流表的读数是否在允许的范围之内。,（,4,）电缆终端头，母线及接头是否过热，一般温度应低于,65,度，检查各部件是否有局部变色，有无绝缘烧毁发出的焦臭味。,（,5,）检查配电柜，配电箱内有无积灰。,（,6,）配电柜内变频器等强迫风冷设备的风扇运转是否正常，风道是否畅通。,（,7,）柜内有无放电、打火和点闪现象。,（,8,）柜内接触器等电器设备有无异常响声和振动。,（,9,）电力室内和电缆沟无大量积水，电缆桥架和支架 必须牢固，无松动或锈烂，桥架接地应良好；电力室内照明设施运行可靠。,4,、高、低压稀油站,巡检项目,：,（,1,）观察压力表，低压泵运行时出口油压是否在,0.12-0.4Mpa,之间，泵压应低于,0.4Mpa,，过滤器压差应小于,0.1Mpa,。,（,2,）检查油温，出口温度是否低于,30,度，检查电加热或冷却器是否应该工作或停止。,注：电加热器油在温度低于,20,度时运行，油温到,40,度时停止。,（,3,）继电保护用电接点压力表压力指示针定值应不低于,0.08Mpa,，电接点压力表压力指示是否和供油压力值相一致。,（,4,）检查电动机油泵运转是否平稳，温度是否正常，是否有异常异振。,（,5,）检查各连接螺栓是否紧固，脱落，折断。,（,6,）检查各油路，水路是否漏油、水。,（,7,）检查各阀门的位置是否合适。,（,8,）检查稀油站电控柜是否有异常情况。,（,9,）检查油箱油位是否正常。,5,、定量给料机巡检项目：,（,1,）检查皮带是否跑偏，运转是否平稳。,（,2,）检查各处螺栓有无松动。,（,3,）检查物料是否堵塞。,（,4,）检查电机，轴承等有无异常发热，异常振动等。,（,5,）检查皮带有无裂损，划痕，检查传感器，十字簧片及称重托辊处是否有异物。,6,、液阻起动柜巡检项目：,（,1,）检查各指示灯的信号是否正常，有无异常情况，各转换开关的位置是否正确。,（2,）液位是否在规定的正常范围内，测温用电接点温度表是否完好，测量温度应低于,50,，上限指针是否定值于,50,，上上限指针是否定值于,55,6,、其他巡检内容：,听：设备运行声音是否正常，和以前声音进行比较是否过大或过小。,看：电流表、电压表、温度表、压力表等现场指示值与平时是否相同，是否有明显的变化，必要时做记录。,查：现场的装置性违章和习惯性违章。,测：测量转动设备的温度、电流等变化情况。,三.电气设备巡检的要求及方法,：,1,、要结合现场实际，制定设备的巡回检查路线，并熟练掌握：,水泥厂电气设备数量多，巡回检查路线必须包括所有电气设备。这样，可以避免重复巡检和漏检设备。掌握各个设备的运行状况就行，使运行设备处于受控状态，检修设备处于计划状态，备用设备处于良好的备用状态。,2,、要结合设备状况合理安排巡检时间：,每天上班后按照制定的巡回检查路线巡检，并作好巡检记录，每班,4,次，,2h,一次；电气设备的巡检可以有一定的间隔时间。间隔时间要结合设备状况考虑。对于负荷重，运行时间长和重要的设备以及已发现存在明显缺陷的设备，除采取必要措施外，还要加强巡检，巡检间隔时间要适当缩短，增加巡检次数，以便及时发现设备缺陷是否发展并采取相应措施。巡检完毕把巡检情况记入巡检记录。,3,、巡检时要眼、耳、口、鼻、手并用，即用眼看设备是否异常？用耳朵听是否有异常的声音？用口问一下值班员设备的运行状况，用鼻子闻一闻设备是否有异味？用手摸一摸是否发热或震动？当然用温度测温仪效果将更好，也安全，通常电气设备的异常，往往会表现在声音、颜色、振动、气味、温度等方面的变化上，巡检时要充分利用这些变化对设备状况进行辨析。,1,眼观：电气设备异常或有故障时，常常使油漆变色，出现导体发热、火花增大、放电闪络、渗漏油或油色变黑、漆膜剥落等外观现象。通过观察这些现象，可以对电气设备的异常进行初步判断。母线接头发热时，上部可看见上升的热空气、油漆变色等。,2,耳听：电气设备异常时，有时会发出异常的声音。通过仔细倾听（有时需要借助听音棒等工具），可以发现设备存在的问题。如变压器音响比平时增大，可能是变压器过负荷或系统发生过电压；如音响中夹杂有,“,吱吱,”,的放电声，则可能是变压器本体或套管等表面有局部放电；如电动机发现有异常噪声，则可能是电动机定、转子部分有磨擦、断相运行、轴承缺油或铁芯松动等现象。,3,口问：电气设备巡检，与交班值沟通是很重要的，通过与交班值沟通可以得知电气设备运行状况，能够更进一步的了解设备运行情况。,4,鼻嗅：电气设备发生闪络、短路、过负荷、过电压时，常常因绝缘介质击穿烧毁而产生异常气味。故通过鼻嗅对气味进行分辩，也可以发现设备异常。如电机内部短路或导线短路等，会产生强烈的绝缘烧焦气味。,5,手摸：电气设备异常或有故障，常常伴有发热和振 动等现象，故对电机外壳，轴承座等有良好接地的部位（确证无感电存在的部位）亦可用手（用手背）感知。一般情况下，电机过负荷时外壳会很烫手，若手烫得立即缩回来，则电机可能过热了，需进一步核实采取措施如电动机轴承弹子损坏，中心不正等，会使电机振动增大，轴承烫手，用手摸可迅速得出结论。,4,、恶劣天气对电气设备进行巡检，许多运行人员常常放松恶劣气候或夜间的巡检工作错过了发现，证实设备缺陷及异常的大好机会。如雨、雪天，可根据雨滴、雪花，分析判断母线、导线夹头是否接触不良而发热，夜间可通过变压器套管电晕辉光或兰色小火花，很容易判断变压器套管是否发生污闪等。,5,、设备的卫生很关键，保持电气柜内卫生清洁，防止灰尘导电，还要检查配电室内挡鼠板是否完好等等。,6,、巡检中发现设备有异常，应做好记录，特别是危机设备安全运行时，应立即汇报相关负责人尽快消除。,7,、进出高、低压室应随手关门，及时封堵电缆沟，严防小动物入内而发生意外事故。,四、电气设备巡检注意事项,：,1,、巡检人员在巡检过程中，要严格按照,岗位设备安全操作规程,和部门制定的巡检路线进行巡检。,2,、巡检设备时要通过听、看、嗅、摸或仪器来检查，检查时要注意防止电击、烫伤、烧伤和机械刮伤等。,3,、要穿戴好劳动保护用品，系好安全帽带，衣、帽、袖口要系好，以免被机器绞入。,4,、开机前，必须检查设备附近是否有人和障碍物，安全防护装置是否牢固完好，然后方准开机。,5,、在巡检过程中，严禁跨越任何设备，严禁翻越和挤压防护栏杆，与运转设备要保持足够的安全距离。,6,、严禁酒后上岗，上下楼梯要把好护栏，巡检途中思想要集中。,7,、巡检中遇到突发事故时，应在保护好自我的情况下积极做好应对措施，努力避免损失或减少损失。,8,、巡检中如遇到较严重的设备事故或在特别危及设备安全运行的情况下，要先停机，然后向领导报告。,9,、运行中的电气设备和线路，未经验电，一律视为有电，严禁用手触摸。,10,、进入设备内部检查时一定要切断电源，挂上“禁止合闸、有人工作”牌，并在有人监护的情况下方可进入。,五、,水泥厂,电气设备节能措施：,水泥生产是高耗能行业，据统计，在具有代表性的水泥厂中，电能消耗的比例大致是：破碎,5%,、生料粉磨,24%,、熟料煅烧,33%,（含生料均化）、水泥粉磨,38%,，很明显，粉磨（,24%,和,38%,）为最主要消耗电力的工艺环节。,2016,年国家实施“阶梯电价”制度，制度规定：,水泥生产线：可比水泥综合电耗不超过,90 kWh/t,的，其用电不加价；可比水泥综合电耗,90 kWh/t,但,93 kWh/t,的，电价每千瓦时加价,0.1,元；可比水泥综合电耗,93 kWh/t,的,电价每千瓦时加价,0.2,元。,1,、功率因数的定义：,在交流供电系统电路中，,电压与电流之间的相位差,(),的余弦叫做功率因数，用符号,cos,表示，在数值上，功率因数是有功功率和视在功率的比值，即：,cos=P/S,。在阻性和感性负载中，电流总是比电压相位滞后,90,度。,2,、提高功率因数的意义：,（,1,）提高用电质量，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。（,2,）可节约电能，降低生产成本，减少企业的电费开支。例如：当,cos=0.5,时的损耗是,cos=1,时的,4,倍。（,3,）能提高企业用电设备的利用率，充分发挥企业的设备潜力。（,4,）可减少线路的功率损失，提高电网输电效率。（,5,）因发电机的发电容量的限定，故提高,cos,也就使发电机能多发有功功率。,3,、电力系统中低功率因数产生的原因：,（,1,）励磁电流的影响：,变压器都带有励磁电流,它对于感应电动势来说,总是滞后的，在正常情况下,励磁电流不致于影响功率因数,但当轻负荷运行时，如水泥厂车间的配电变压器，在设备停机或半停机状态下负荷功率的减少,配电变压器就进入轻负荷,原端功率因数就降低（变压器的铁损、铜损，铁损铜损）。（例如：一车间水泥磨,S9-10/800kvA,变压器空载损耗为,1.71,度,/,小时；,1250KVA,变压器空载损耗为,3.8,度,/,小时等）。,（,2,）感应电动机的使用：,大量使用感应电动机也会造成系统功率因数降低,因为不可能所有的电动机都在满负荷运行，当电动机满负荷运行时,功率因数可达到,0.85,以上，当电动机在,75%,额定负荷运行时,功率因数为,0.8;,而当电动机在,50%,额定负荷运行时,功率因数为,0.7;,若电动机空载运行,则功率因数为,0.2,0.3,可见,大量使用电动机而这些电动机又不能全部都满负荷运行时,系统的功率因数必然降低。,（,3,）气体放电灯的使用：,气体放电灯在车间照明中正越来越广泛地应用,而气体放电灯也是以低功率因数运行的。（高压汞灯、金属卤化物灯）,（,4,）修理过的电动机的使用：,由于在企业生产中不可避免地大量使用修理过的电动机,这些修理过的电动机,通常其定子绕组匝数少于原来的匝数,因此,这些电动机中漏磁通增加,造成电动机功率因数降低。,（,5,）供电电压超出规定范围也会对功率因数造成很大的影响：,当供电电压高于额定值的,10%,时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的,110%,时，一般工厂的无功将增加,35%,左右。当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应当采取措施使电力系统的供电电压尽可能保持稳定。,3,、电力系统中低功率因数产生的原因：,4,、提高功率因数的方法：,提高功率因数最常用的方法就是在需要无功的用电或供电设备上并联无功补偿电容器，这样，电动机或照明等设备所需要的无功功率，便可由并联电容器供给。,提高功率因数的几种方法：,可分为提高自然功率因数和采用人工补尝两种方法：,提高自然因数的方法：,（,1,）、恰当选择电动机容量，减少电动机无功消耗，防止“大马拉小车”。,（,2,）、对平均负荷小于其额定容量,40%,左右的轻载电动机，可将线圈改为三角形接法（或自动转换）。,（,3,）、避免电机或设备空载运行。,（,4,）、合理配置变压器，恰当地选择其容量。（,800kvA,空载损耗：,1.4kw,、,1250KVA,空载损耗：,1.95kw,）,（,5,）、调整生产班次，均衡用电负荷，提高用电负荷率。,（,6,）、改善配电线路布局，避免曲折迂回等，低压,380V,配电系统中，线路敷 设长度应,500m,。,4,、提高功率因数的方法：,人工补偿法：,实际供电系统中可使用并联电容器或进相机，一般多采用并联电力电容器补尝无功，即：在感性负载上并联电容器。在感性负载上并联电容器的方法可用电容器的无功功率来补偿感性负载的无功功率，从而减少甚至消除感性负载于电源之间原有的能量交换。,并联电容器的补偿方法可分为：,（）个别补偿：,即在用电设备附近按其本身无功功率的需要量装设电容器组，与用电设备同时投入运行和断开，也就是在实际中将电容器直接接在用电设备附近。,适合用于低压网络，优点是补尝效果好，缺点是电容器利用率低。,4,、提高功率因数的方法：,（,2,）,分组补偿：,即将电容器组分组安装在车间配电室或变电所各分路出线上，它可与工厂部分负荷的变动同时投入或切除，也就是,在,实际,运行,中将电容器分别安装在各车间配电盘的母线上。,优点：电容器利用率较高且补尝效果也较理想,（比较折中）。,（,3,）,集中补偿：,即把电容器组集中安装在变电所的一次或二次侧的母线 上。在实际中会将电容器接在变电所的高压或低压母线上，电容器组的容量按配电所的总无功负荷来选择。,优点:电容器利用率高，能减少电网和用户变压器及供电线路的无功负荷。,缺点:不能减少用户内部配电网络的无功负荷,。,5,、水泥厂电动机节能探讨：,中、小型电动机,:,目前，水泥行业的竞争非常激烈，但关键还是制造成本的竞争，水泥企业的用电量约占水泥成本的,l,3,，而电动机电耗占成本,30,，因此做好电动机的降耗增效工作就显得极为重要。所以，我们要从电动机的选型、启动方式和运行方案设计等每个环节开展细致的工作，同时要大力应用新技术新成果，促进企业的节能降耗。,水泥厂的一些设备尤其是大功率设备在生产过程中绝大部分时间都不是满负荷运行,设备运行的自动化程度相当低,几乎完全靠人工调节，如各类风机系统、水泵等。,随着节能法的颁布与实施，节能作为企业增效降耗、降低经营成本的重要手段，已普遍被人们所认识和接受，在利国利民的同时，也有利于树立企业社会形象，提高设备自动化水平。,节能思路：在现有的电气控制基础上，将风机、水泵等需人工调节控制的设备安装变频器，以达到节能降耗的目的。,谢 谢！,欢 迎 批 评 指 正,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
