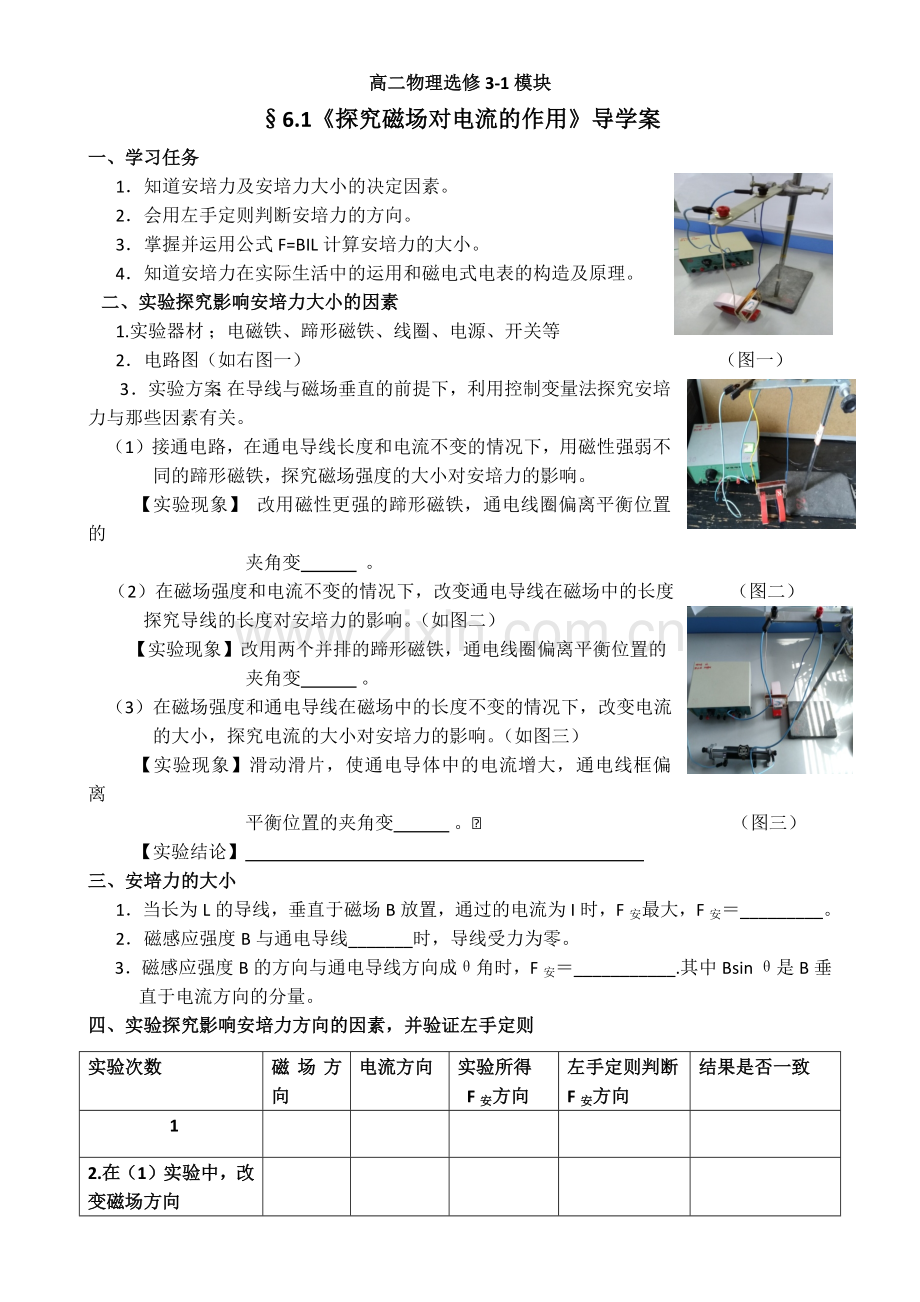

第1节探究磁场对电流的作用.docx

高二物理选修3-1模块6.1探究磁场对电流的作用导学案一、学习任务1知道安培力及安培力大小的决定因素。2会用左手定则判断安培力的方向。3掌握并运用公式F=BIL计算安培力的大小。4知道安培力在实际生活中的运用和磁电式电表的构造及原理。二、实验探究影响安培力大小的因素1.实验器材；电磁铁、蹄形磁铁、线圈、电源、开关等2电路图（如右图一） （图一）3实验方案：在导线与磁场垂直的前提下，利用控制变量法探究安培力与那些因素有关。（1）接通电路，在通电导线长度和电流不变的情况下，用磁性强弱不同的蹄形磁铁，探究磁场强度的大小对安培力的影响。 【实验现象】 改用磁性更强的蹄形磁铁，通电线圈偏离平衡位置的夹角变 。（2）在磁场强度和电流不变的情况下，改变通电导线在磁场中的长度 （图二）探究导线的长度对安培力的影响。（如图二） 【实验现象】改用两个并排的蹄形磁铁，通电线圈偏离平衡位置的 夹角变 。（3）在磁场强度和通电导线在磁场中的长度不变的情况下，改变电流 的大小，探究电流的大小对安培力的影响。（如图三）【实验现象】滑动滑片，使通电导体中的电流增大，通电线框偏离平衡位置的夹角变 。 （图三）【实验结论】 三、安培力的大小1当长为L的导线，垂直于磁场B放置，通过的电流为I时，F安最大，F安_。2磁感应强度B与通电导线_时，导线受力为零。3磁感应强度B的方向与通电导线方向成角时，F安_.其中Bsin是B垂直于电流方向的分量。四、实验探究影响安培力方向的因素，并验证左手定则实验次数 磁场方向 电流方向 实验所得 F安方向 左手定则判断F安方向结果是否一致 12.在（1）实验中，改变磁场方向 3.在（2）实验中改变电流方向 结论：只改变磁场方向， F安方向 ；只改变电流方向， F安方向 ； 同时改变磁场和电流方向， F安方向 。 通电导体在磁场中所受F安的方向跟电流I的方向和磁场B的方向 。F安方向 （“遵守”或“不遵守” ）左手定则 。五、安培力的方向1安培力：_对电流的作用力2决定安培力方向的因素： (1)_方向；(2)_方向3左手定则：如右图所示，伸开左手，使拇指与其余四个手指垂直，与手掌在同一平面内。让磁感线穿过_使四指指向_，拇指所指的方向就是通电导线在磁场中所受安培力的方向。4.安培力的特点（当通电导线与磁场垂直时）安培力方与电流方向、磁感应强度的方向两两互相垂直。六、课堂练习例1.将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列各图中导线所受安培力的大小例2.下图中表示通电直导线在磁场中的受力情况，请标出电流方向或磁场力方向。
