如何设置S7-200的通讯 - 通讯方式选择
　您可以多种方式配置S7-200 CPU，支持网络通讯//网络通讯技术(NCT:Network Communication Technology)是指通过计算机和网络通讯设备对图形和文字等形式的资料进行采集、存储、处理和传输等,使信息资源达到充分共享的技术。//。您可以在运行Windows 95,Windows 98或Windows NT操作系统的个人电脑(PC)上安装STEP 7-Micro/WIN 32软件，也可在SIMATIC编程设备上安装(例如PG 740)。 在下列各通讯配置内，您可使用PC或编程设备作为主设备：
1、单主: 单主设备与一个或多个从属设备相联，见图1。
2、多主: 单主设备与一个或多个从属设备以及一个或多个多主设备相联，见图2。
3、对于11-位调制解调器用户：单主设备与一个或多个从属设备相联。主设备通过11-位调制解调器与作为从属设备的一个S7-200 CPU或S7-200 CPU网络相联接。
4、对于10-位调制解调器用户:单主设备通过10-位调制解调器只与一个作为从属设备的S7-200 CPU相联接。
图1及图2表示一台个人电脑与几台S7-200 CPU联接的配置。STEP 7-Micro/WIN 32设计用于每次与一台S7-200CPU进行通讯，但是，您可以存取网络内的任何CPU。CPU可以是从属设备或主设备。TD 200是主设备。

图 1 使用PC/PPI线与数个 S7-200 CPU通讯

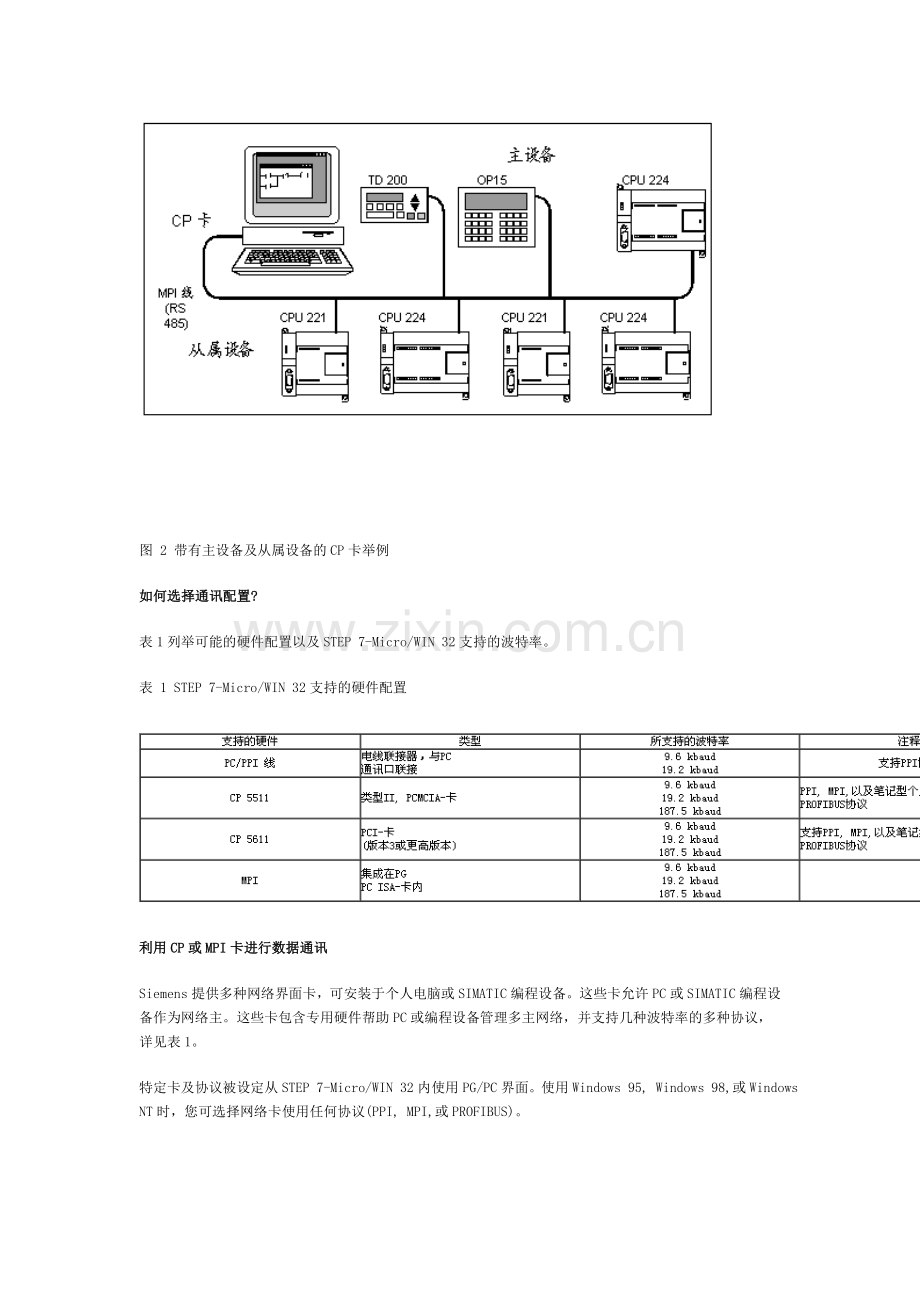

图 2 带有主设备及从属设备的CP卡举例
如何选择通讯配置?
表1列举可能的硬件配置以及STEP 7-Micro/WIN 32支持的波特率。
表 1 STEP 7-Micro/WIN 32支持的硬件配置

利用CP或MPI卡进行数据通讯
Siemens提供多种网络界面卡，可安装于个人电脑或SIMATIC编程设备。这些卡允许PC或SIMATIC编程设备作为网络主。这些卡包含专用硬件帮助PC或编程设备管理多主网络，并支持几种波特率的多种协议，
详见表1。
特定卡及协议被设定从STEP 7-Micro/WIN 32内使用PG/PC界面。使用Windows 95, Windows 98,或Windows NT时，您可选择网络卡使用任何协议(PPI, MPI,或PROFIBUS)。
各卡提供一个单RS-485口，用于与PROFIBUS网络相联接。CP 5511 PCMCIA卡具有提供9针D口的适配器。将MPI线的一端与卡的RS485口相联接，并将另一端与网络上的编程口相联接。详见图2。欲了解有关通讯处理器卡的详情， 请参考SIMATIC组件的全部集成自动化目录 ST 70。
在何处设定通讯?
您可以从Windows 95, Windows 98, 或Windows NT 4.0内的下列步骤设定通讯：
1、STEP 7-Micro/WIN 32软件安装的最后步骤
2、在STEP 7-Micro/WIN 32之内
如何在STEP 7-Micro/WIN 32设定通讯?
STEP 7-Micro/WIN 32为您提供设定通讯对话框，您可使用次对话框配置您的通讯设定。您可使用下列方法之一找到此对 话框：
1、选择菜单命令检视 > 通讯。
2、单击STEP 7-Micro/WIN 32屏幕上的通讯图标(见图3)。

图 3 STEP 7-Micro/WIN 32菜单
在通讯设定对话框内，双击右手边的顶部图标。出现设定PG/PC界面对话框，见图4。

图 4 设定PG/PC界面对话框
如何设置S7-200的通讯 - 通讯界面设置
您可使用图5所示的安装/删除界面对话框安装或删除通讯硬件。对话框的左侧列举您尚未安装的硬件类型，右侧列举当前已经安装的硬件类型。如果使用Windows NT 4.0操作系统，在已安装列举栏内有一个"资源"按钮。
安装硬件：
欲安装硬件，应采取下列步骤：
1、在设定PG/PC界面对话框内（如图4所示），按"选择"按钮存取安装/删除界面对话框，如图5所示。
2、从选择列举栏，选择所要的硬件类型。在视窗下部显示选择说明。
3、单击"安装"按钮。
4、硬件安装完成后，单击"关闭"按钮。设定PG/PC界面对话框出现，您的选择显示在已被使用的界面参数列举栏内（见图4）。
删除硬件：
欲删除硬件，应采取下列步骤：
1、在右侧的已按照列举栏内选择硬件。
2、单击"删除安装"按钮。
3、删除硬件完成后，单击"关闭"按钮。设定PG/PC界面对话框出现，您的选择显示在已被使用的界面参数列举栏内（见图4）。

图 5 安装/删除界面对话框
为Windows NT用户提供的特殊硬件安装信息
在WindowsNT操作系统上安装硬件模块与在Windows95上安装硬件模块略有不同。虽然两种操作系统的硬件模块名称相同，在WindowsNT上安装要求对安装硬件有更多的了解。Windows95试图为您自动设定系统资源，但WindowsNT数很容易改变，以便与要求系统设定相匹配。已经安装一套硬件后，在已安装列表栏内选择它并单击"资源"按钮（图5）。资源对话框出现（图6）。资源对话框允许您修改实际安装的硬件的系统设定值。如果不可使用此按钮（呈灰色），您不需进行其它任何操作。
此时，您可能需要参考您的硬件手册，根据硬件设定决定对话框内列举的各参数的设定值。您可能需要试几种不同中断，才能正确建立通讯。

图 6 Windows NT资源对话框
注：如果您正在使用Windows NT及PC/PPI线，则网络内不允许存在其它主设备
