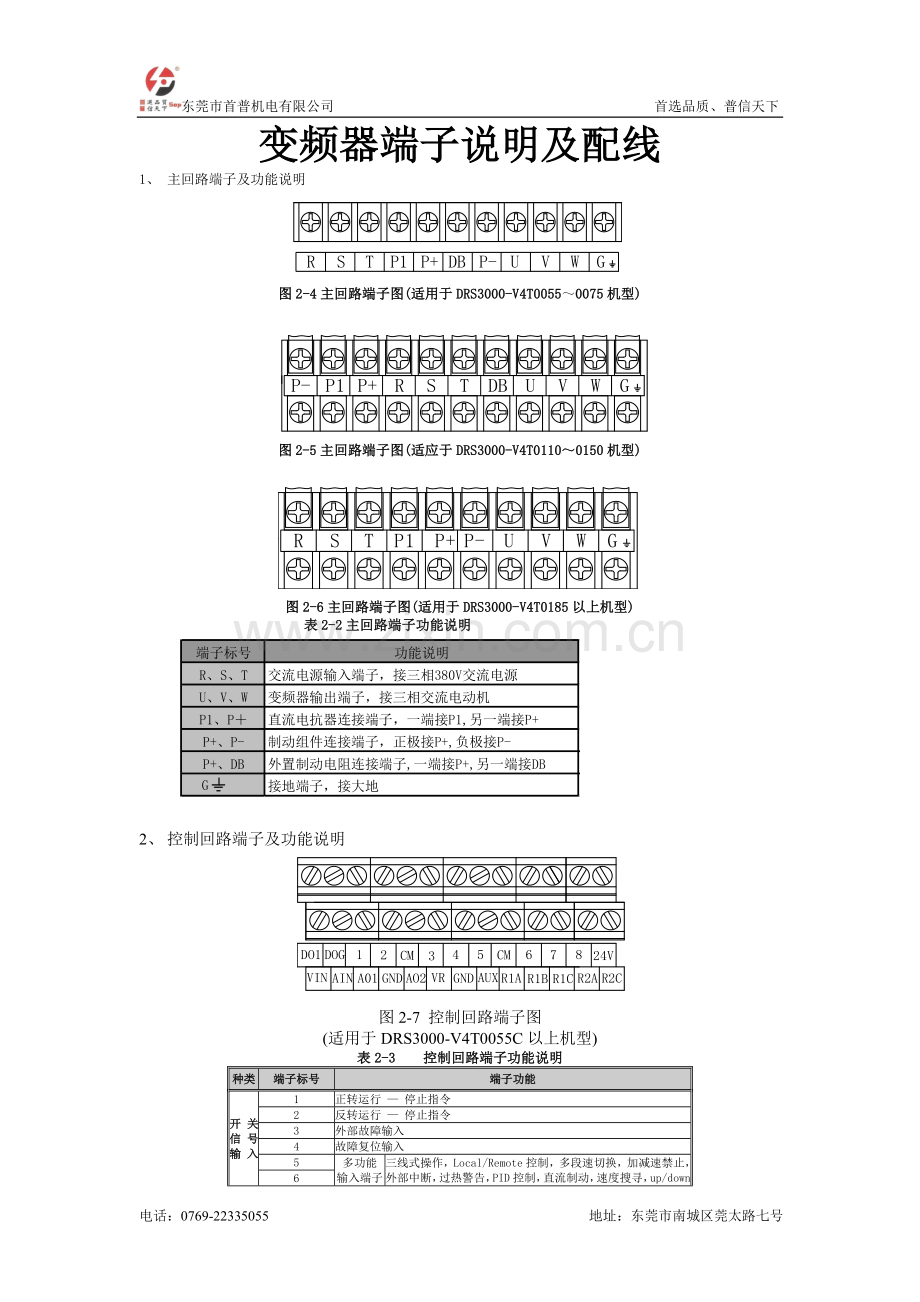

变频器端子说明及配线
1、 主回路端子及功能说明

图2-4主回路端子图(适用于DRS3000-V4T0055～0075机型)

图2-5主回路端子图(适应于DRS3000-V4T0110～0150机型)

图2-6主回路端子图(适用于DRS3000-V4T0185以上机型)
表2-2主回路端子功能说明

2、 控制回路端子及功能说明

图2-7 控制回路端子图
(适用于DRS3000-V4T0055C以上机型)
表2-3 控制回路端子功能说明
种类
端子标号
端子功能
开 关 信 号 输 入
1
正转运行 — 停止指令
2
反转运行 — 停止指令
3
外部故障输入
4
故障复位输入
5
多功能
输入端子
三线式操作，Local/Remote控制，多段速切换，加减速禁止，外部中断，过热警告，PID控制，直流制动，速度搜寻，up/down功能，PG速度控制，外部故障，计时功能，多功能模拟输入设定
6
7
8
CM
开关信号公共地端
24V
开关信号24V电源公共端（也可作24V独立电源）
模 拟 输 入 信 号
VR
速度设定用电源(+12V、+5V可选)（也可作独立电源）
VIN
电压主速指令（0-10V)
AIN
电流主速指令（4-20mA）
AUX
多功能模拟输入端子：辅助频率指令，指令偏置，指令增益，过转矩检出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中失速防止基准，PID控制，频率下限，跳跃频率4
GND
模拟信号公共端子

◆ 端子1～8可设定成地或电源模式，当设为地模式时，JP4跳线置于1、2位置，当设为电源模式时，JP4跳线置于2、3位置。

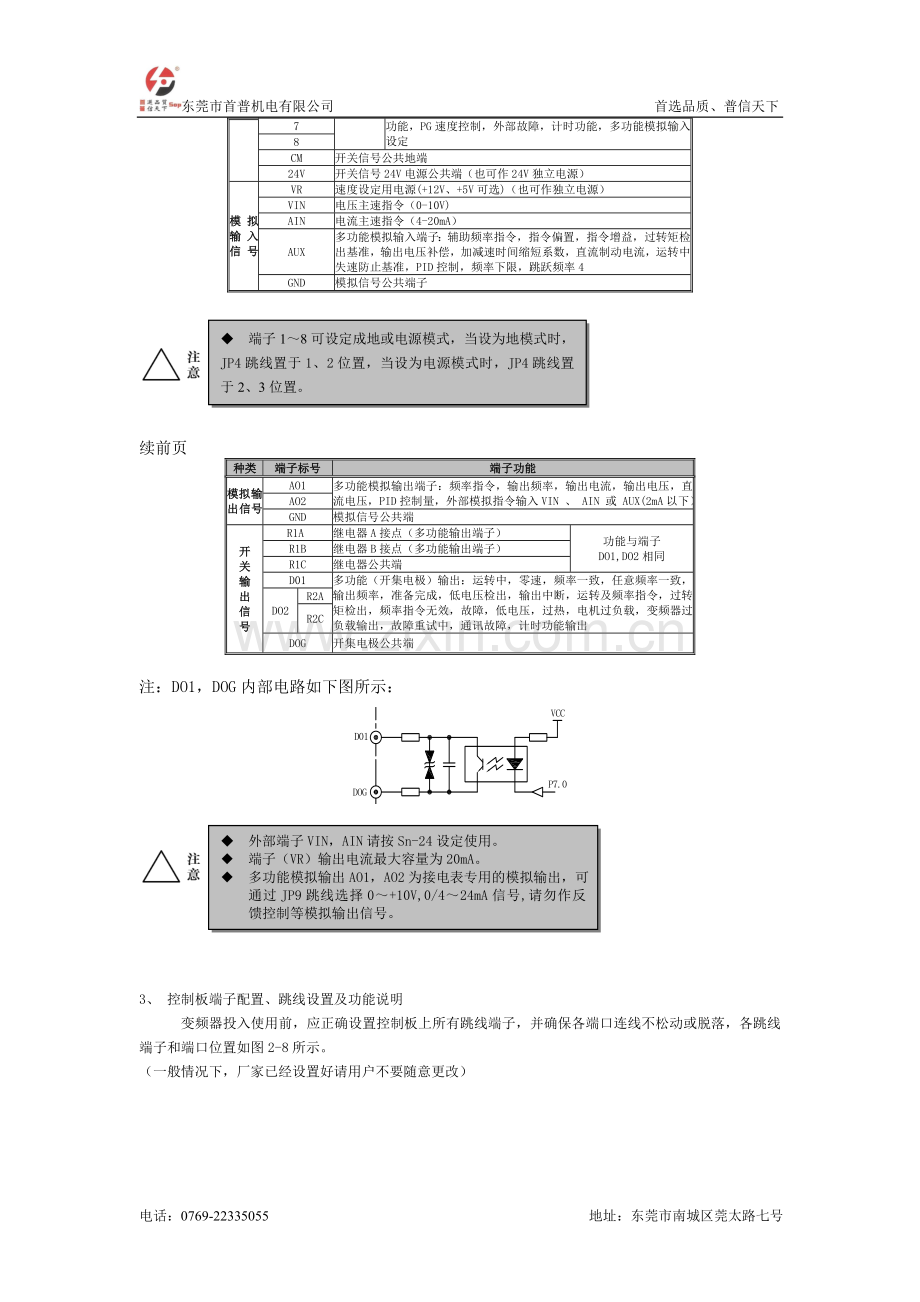

续前页
种类
端子标号
端子功能
模拟 输出 信号
AO1
多功能模拟输出端子：频率指令，输出频率，输出电流，输出电压，直流电压，PID控制量，外部模拟指令输入VIN 、 AIN 或 AUX(2mA以下）
AO2
GND
模拟信号公共端
开
关
输
出
信
号
R1A
继电器A接点（多功能输出端子）
功能与端子
DO1,DO2相同
R1B
继电器B接点（多功能输出端子）
R1C
继电器公共端
D01
多功能（开集电极）输出：运转中，零速，频率一致，任意频率一致，输出频率，准备完成，低电压检出，输出中断，运转及频率指令，过转矩检出，频率指令无效，故障，低电压，过热，电机过负载，变频器过负载输出，故障重试中，通讯故障，计时功能输出
DO2
R2A
R2C
DOG
开集电极公共端

注：DO1，DOG内部电路如下图所示：

◆ 外部端子VIN，AIN请按Sn-24设定使用。
◆ 端子（VR）输出电流最大容量为20mA。
◆ 多功能模拟输出AO1，AO2为接电表专用的模拟输出，可通过JP9跳线选择0～+10V,0/4～24mA信号,请勿作反馈控制等模拟输出信号。

3、 控制板端子配置、跳线设置及功能说明
变频器投入使用前，应正确设置控制板上所有跳线端子，并确保各端口连线不松动或脱落，各跳线端子和端口位置如图2-8所示。
（一般情况下，厂家已经设置好请用户不要随意更改）

图2-8控制板端口配置及跳线设置
4、 附件板端子及功能说明
A、注塑机专用信号接口板的说明

端子功能
I1,I2
0~1A电流信号输入
V1,V2
0~12V/0~24V电压信号输入
G1
电压输入V1,电流输入I1的参考地端
G2
电压输入V2,电流输入I2的参考地端
跳线设置
JP1
V1 0~12V/0~24V选择 1、2短接0～12V
2、3短接 0～24V
JP2
V2 0~12V/0~24V选择 1、2短接0～12V
2、3短接 0～24V

◆ 任何情况下，一个通道只能接收一种信号，如1
通道接收电压信号后就不能再接收电流信号了。

B、485通讯、PG反馈信号接口板及说明

PG反馈
PGV+
外加编码器（PG）用电源（+12V）
PGV-
A+
编码器（PG）A相信号输入（也可设定作脉冲式频率指令输入端子）
A-
数据通讯
RA
RS-485通讯接口
RB
