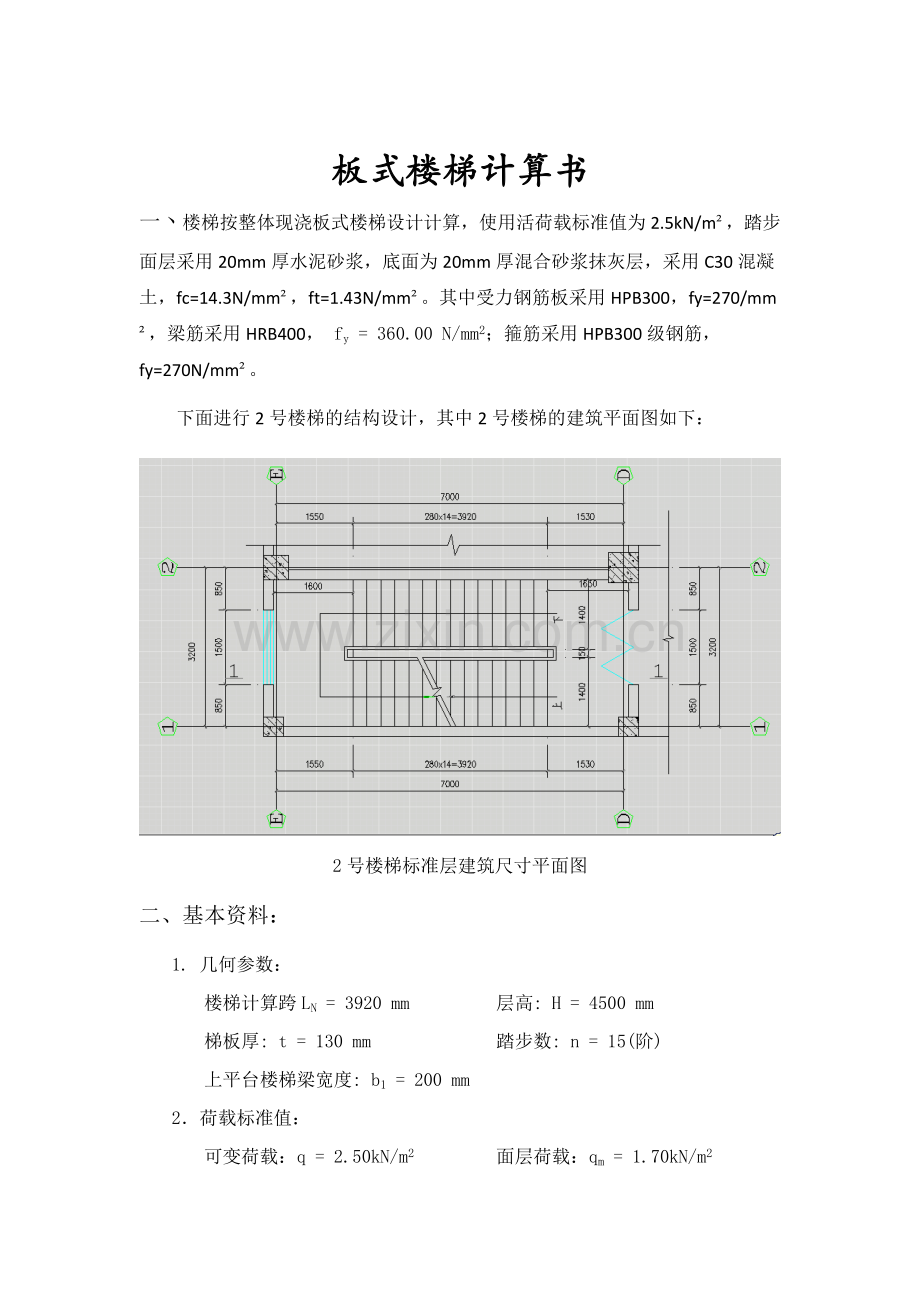

板式楼梯计算书
一丶楼梯按整体现浇板式楼梯设计计算,使用活荷载标准值为2.5kN/m²,踏步面层采用20mm厚水泥砂浆,底面为20mm厚混合砂浆抹灰层,采用C30混凝土,fc=14.3N/mm²,ft=1.43N/mm²。其中受力钢筋板采用HPB300,fy=270/mm²,梁筋采用HRB400, fy = 360.00 N/mm2;箍筋采用HPB300级钢筋,fy=270N/mm²。
下面进行2号楼梯的结构设计,其中2号楼梯的建筑平面图如下:
2号楼梯标准层建筑尺寸平面图
二、基本资料:
1. 几何参数:
楼梯计算跨LN = 3920 mm 层高: H = 4500 mm
梯板厚: t = 130 mm 踏步数: n = 15(阶)
上平台楼梯梁宽度: b1 = 200 mm
2.荷载标准值:
可变荷载:q = 2.50kN/m2 面层荷载:qm = 1.70kN/m2
3.材料信息:
混凝土强度等级: C30 fc = 14.30 N/mm2
ft = 1.430 N/mm2 Rc=25.0 KN/m3
钢筋强度等级: HRB400 fy = 360.00 N/mm2
抹灰厚度:c = 20.0 mm Rs=17 kN/m3
三、计算过程:
楼梯几何参数:
踏步高度:h = 150m m
踏步宽度:b = 280m m
计算跨度:LN=3920mm
梯段板与水平方向夹角 正切值tanα=150/280=0.536,
余弦值:cosα = 0.882
1梯段板计算:取1m板宽计算;
梯段板荷载
荷载种类
荷载标准值(KN/m)
恒荷载
水磨石面层
(0.28+0.15)x0.65/0.28=0.998
三角形踏步
0.5x0.28x0.15x25/0.28=1.875
混凝土斜板
0.13x25/0.882=2.867
板底抹灰
0.02x17/0.882=0.385
小计
6.1
活荷载
2.5
恒载分项系数γG=1.2;活荷载分项系数γG=1.4。
总荷载设计值p=1.2x6.1+1.4x2.5=10.82KN/m
2)截面设计
板水平计算跨度LN=3.92m
弯矩设计值M=PLn2=0.1x1082x3.92²=16.63KN·m。
板的有效高度h0=130-20=110mm。
αs=M/(α1fcbh02)=16.63x106/(1.0x14.3x1000x1102)=0.059
计算得γs=0.97。
As=M/(γsfyh0)=11.59x10^6/(0.965x270x80)=553mm²
选配10@120,As=654mm²,分布筋每级踏步一根8。
梯段板配筋如下图:
2 平台板设计
设平台板厚100mm,取1m宽板带计算
(1)荷载计算
平台板荷载计算
荷载种类
荷载标准值
恒
荷
载
彩色水磨石面层
0.65
三角形踏步
0.07×25=1.75
板底抹灰
0.02×17=0.34
小计
2.74
活荷载
2.5
总荷载设计值P=1.2×2.74+1.4×2.5=6.79 kN·m
2)截面设计
平台板的计算跨度L0=1.55+0.12/2=1.61
弯矩设计值M=PL02=0.1×6.79×1.61²=1.76KN/m
板的有效高度h0=70-20=50mm
αs==0.05,计算得γs=0.97
As==121.4mm²
选配6@140,As=202mm²
3 平台梁设计
设平台梁截面尺寸为200mmx350mm
(1) (1)平台梁的荷载计算
平台梁荷载计算
荷载种类
荷载标准值(KN/m)
恒
荷
载
梁自重
0,2×(0.35-0.07)×25=1.4
梁侧粉刷
0.02×(0.35-0.07)×2×17=0.19
平台梁传来
2.74×1.55/2=2.12
梯段板传来
61x3.92/2=11.96
小计
15.67
活荷载
2.5×(+)=6.78
总荷载设计值 P=1.2×15.67+1.4x6.78=28.3KN/m
(2) 截面设计
计算跨度L0=1.05Ln=1.05×(3.92-0.2)=3.91m
弯矩设计值M=PL02=×28.3×3.912=54.1 kN·m
剪力设计值P=PLn=×28.3×3.91=55.5 kN,截面按照到L型计算,bf,=b+5hf,=200+5×70=550 mm,梁的有效高度h0=350-35=315 mm,经判别为第一类T型截面。
αs==0.069,计算得γs=0.96 As==563 mm2,选配316,As=603 mm2
配置8@150钢筋,则斜截面受剪承载力为
Vs=0.7fcbh0+1.25fyvh0=0.7×1.43×200×315+1.25×360××315
=103.2 kN >62.9 kN,满足要求。
基础计算部分
由于结构的不规则不与不对称性,计算柱下独立基础时根据各基础的受力大小和特点,将基础分类计算。在考虑一层墙体自重和地梁自重时,将这部分荷载省去的同时把上部结构传来的竖向轴力相应的加大。在计算基础时,对于弯矩和剪力较小的基础只考虑竖向轴力的作用。计算基础底面尺寸时采用荷载的标准组合,计算基础配筋时采用的是荷载的基本组合。
基础平面布置图:
基础计算:
JC-2基础计算
(1) 初步假定基础埋深为1.6m,。γ=20,γm=20. 计算地基承载力特征值,先只对深度进行修正
180+2×20×(1.6-0.5)=224
(2) 按经验法选取基础底面尺寸
① 计算基础底面所需的面积:
受荷:设计值:N=1253kN,M=8.8 kN·m,V=17kN
标准值:=928kN,=6.52 kN·m,=12.6kN
取 A=5m2,取l×b=2.5 ×2.5<3m,无需对宽度进行修正。
② 验算基础尺寸
故基底尺寸及埋深满足要求。
⑵ 确定基础高度
初步假定基础高度0.6m,采用锥形独立基础,初步确定基础的剖面尺寸如下图所示。
⑶ 抗冲切验算
基底净反力设计值:
m
荷载作用下的冲切力:
冲切破坏椎体有效高度(考虑双向配筋,取两个方向的平均值):
ho=600-45=555mm,bm=bc+2ho=0.55+1.11=1.66<b=2.5m
故冲切破坏锥体的底边落在基础底面积之内。
冲切验算时基底面积:
则
柱边处冲切力验算:
基础高度h=600mm,线性插入得到
C40混凝土的轴心抗拉强度设计值为1.71N/mm,
满足要求
基底配筋计算:
基底配筋计算包括沿横向和纵向两个方向的配筋计算。由于基础是方形的,且近似承受竖向轴力作用,所以纵横向相同配筋。
选用10@180,As=1134mm2.
JC-3基础计算
(1) 初步假定基础埋深为1.6m,。γ=20,γm=20. 计算地基承载力特征值,先只对深度进行修正
180+2×20×(1.6-0.5)=224KPa
(2)按经验法选取基础底面尺寸
计算基础底面所需的面积:
受荷:设计值:N=3176kN,M=64.4 kN·m,V=20.2kN
标准值:=2353kN,=47.9 kN·m,=15kN
取 l×b=3.5m,因b>3m, 故应对宽度也进行修正
=180+0.5×20×0.5+2×20×1.1=229KPa,
,则取l=b=3.5m
验算基础尺寸:
故基底尺寸及埋深满足要求。
⑵ 确定基础高度
初步假定基础高度0.6m,采用锥形独立基础,初步确定基础的剖面尺寸如下图所示。
⑶ 抗冲切验算
基底净反力设计值:
m
荷载作用下的冲切力:
冲切破坏椎体有效高度(考虑双向配筋,取两个方向的平均值):
ho=600-45=555mm,bm=bc+2ho=0.55+1.11=1.66<b=3.5m
故冲切破坏锥体的底边落在基础底面积之内。
冲切验算时基底面积:
则
柱边处冲切力验算:
基础高度h=600mm,线性插入得到
C40混凝土的轴心抗拉强度设计值为1.71N/mm,
满足要求
基底配筋计算:
基底配筋计算包括沿横向和纵向两个方向的配筋计算。由于基础是方形的,且近似承受竖向轴力作用,所以纵横向相同配筋。
选用12@100,As=4521.6mm2.
JC-4基础计算
(1) 初步假定基础埋深为1.6m,。γ=20,γm=20. 计算地基承载力特征值,先只对深度进行修正
180+2×20×(1.6-0.5)=224KPa
(2)按经验法选取基础底面尺寸
计算基础底面所需的面积:
受荷:设计值:N=3947kN,M=16.1 kN·m,V=22.7kN
标准值:=2924kN,=11.9 kN·m,=16.8kN
取 l×b=4m,因b>3m, 故应对宽度也进行修正
=180+0.5×20×1+2×20×1.1=234KPa,
,则取l=b=4m
验算基础尺寸:
故基底尺寸及埋深满足要求。
⑵ 确定基础高度
初步假定基础高度0.8m,采用锥形独立基础,初步确定基础的剖面尺寸如下图所示。
⑶ 抗冲切验算
基底净反力设计值:
m
荷载作用下的冲切力:
冲切破坏椎体有效高度(考虑双向配筋,取两个方向的平均值):
ho=800-45=555mm,bm=bc+2ho=0.55+1.51=2.06<b=4m
故冲切破坏锥体的底边落在基础底面积之内。
冲切验算时基底面积:
则
柱边处冲切力验算:
基础高度h=600mm,线性插入得到
C40混凝土的轴心抗拉强度设计值为1.71N/mm,
满足要求
基底配筋计算:
基底配筋计算包括沿横向和纵向两个方向的配筋计算。由于基础是方形的,且近似承受竖向轴力作用,所以纵横向相同配筋。
选用12@100,As=4521.6mm2.
