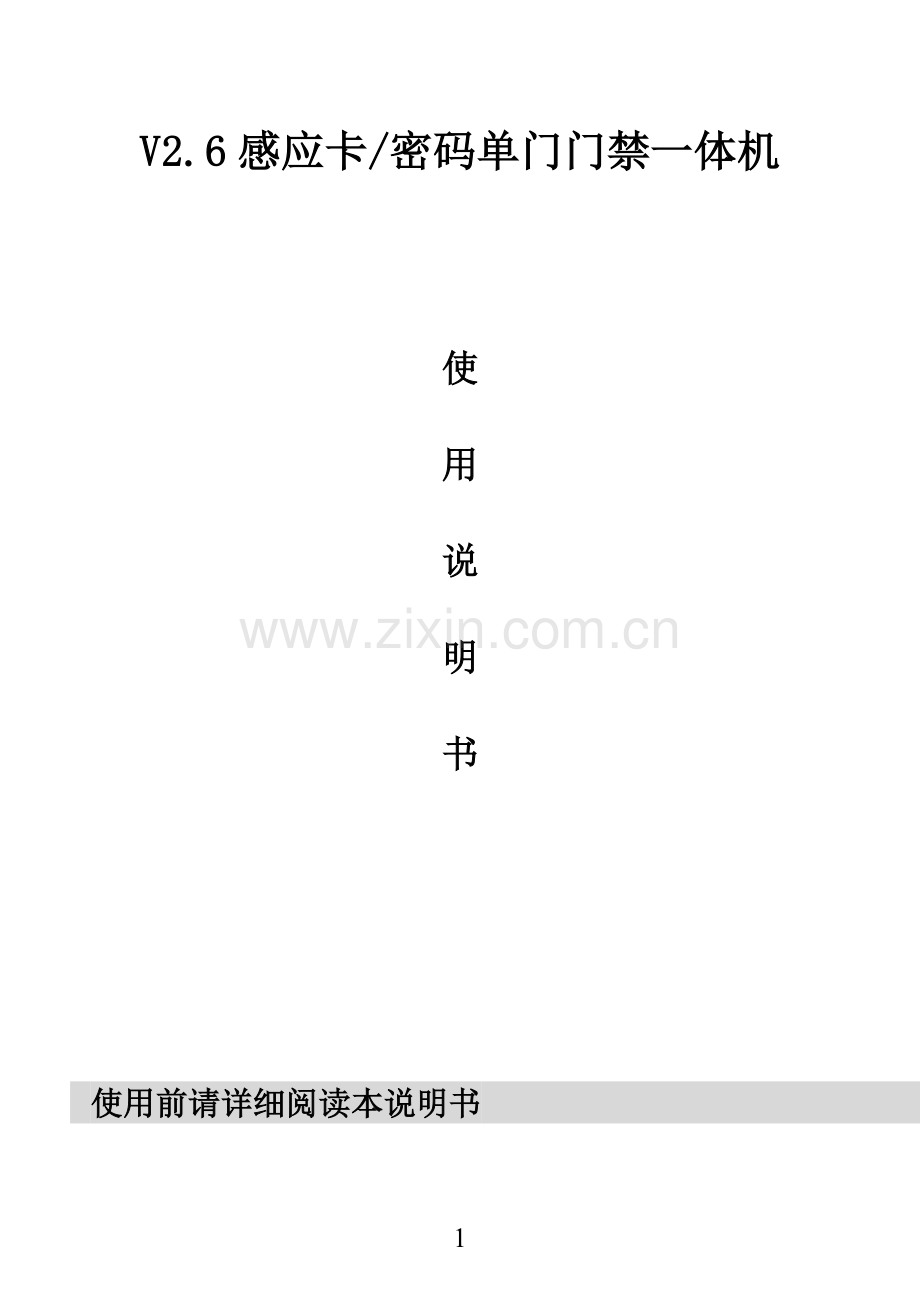

V2.6感应卡/密码单门门禁一体机

使

用

说

明

书

使用前请详细阅读本说明书

一．产品特点：
本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码、胁迫加报警信号输出等四种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。
本产品与相同产品比较有以下优点：

1．可直接外接分体读卡线圈，低成本实现单一门禁双面进出开门的功能。
2. 高安全性，胁持密码报警、防拆报警、强行开门报警、报警信号输出,布防等功能使用户的安全性更加完备。
3．采用备份式芯片,当需要更换新机时，不再为已下发的感应卡需要重新收集而烦恼，可直接更换备份式芯片。
4. 操作灵活,不需要输入用户编号就可以直接连续增加用户卡,完善的功能设置使你的安装操作更加方便.

特别提示： 在使用本系统之前，请您详细阅读本操作说明，并严格按照手册中的要求来操作。此用户指南将介绍本系统主要功能及操作使用方法。

二．功能参数：

工作电压： DC 12V
开锁电流： ≤1.5A
静态电流： ≤60 MA
有效卡片容量： 800张卡/800密码
最大读卡距离： 10-20厘米
RF卡类型： EM或EM兼容卡
尺寸： 117×117×21mm

三．安装说明
卸下固定面板与底板的十字螺丝,取下底板,使用随机配备的胶塞和螺钉将底板安装在欲控制出入口的入口侧墙壁,注意上下方向。

警告：请务带电操作,安装接线时切记先断开电源，确认接线无误后再接通电源！确认电源电压为直流12V和电源正负极！

四.线路连接图:
1.JP1接线端:
开关
门磁
门铃

(兰)PUSH/NO
(橙)LOCK-
(紫)NC
(黑)GND
(红)+12V
(灰)ALARM+
(棕)OPEN SW
(黄)DOOR IN
(白)MUL
(绿)BELL
(绿)BELL

(白)COM

电锁

2.JP2接分体读头:

分体读头

重要提示:①.有接分体读头双向读卡时请务必把J3跳2-3脚[Double]否则读卡无反应.
②.未接分体读头单向读卡时请务必把J3跳1-2脚[Single]否则读卡无反应.
3.接线说明：JP1接口信号说明
管脚
注释
颜色
说明
01
+12VDC
红
电源正（+12VDC）
02
GND
黑
电源地
03
PUSH/NO
兰
J1跳1-2脚:常开锁信号输出,锁另一端接LOCK-
J1跳2-3脚:干接触点常开端,另一端接COM
J1跳3-4脚:门禁专用电源信号线,接电源PUSH端
04
COM
白
J1跳1-2脚:无效
J1跳2-3脚:干触点公共端,另一端接NO或NC
J1跳3-4脚:无效
05
NC
紫
J1跳1-2脚:常闭锁信号输出,锁另一端接LOCK-
J1跳2-3脚:干接触点常闭端,另一端接COM
J1跳3-4脚:无效
06
LOCK-
橙
J1跳1-2脚:电锁公共端,另一端接NO或NC
J1跳2-3脚:无效
J1跳3-4脚:无效
07
ALARM+
灰
报警信号输出端,另一端接MUL
08
OPEN SW
棕
开门按钮输入端,另一端接MUL
09
DOOR IN
黄
门磁信号输入端,另一端接MUL
10
MUL
白
门磁/报警信号/开关公共端
11
BELL
绿
门铃信号输入
12
BELL
绿
接门铃

五.跳线设置说明
1.J1跳线设置说明
①.J1跳1-2脚[Lock]: 电锁信号输出.
NO和LOCK-接通电开锁(如电控锁).
NC和LOCK-接断电开锁(如电插锁或磁力锁).
特别提示:为保证门禁运行稳定，建议电流大于500MA的电锁不要直接从门禁接线
②.J1跳2-3脚[Null]: 干触点信号输出.
NO和COM输出常开信号.
NC和COM输出常闭信号.
③.J1跳3-4脚[Push]: 出厂默认设置,电源信号输出,电锁接门禁专用电源,有效信号PUSH输出低电平.
2.J3跳线设置说明
①.J3跳线跳1-2脚[Single]:出厂默认设置,只本机读卡。
②.J3跳线跳2-3脚[Double]:本机和外接分体读卡头可双向读卡。

六．编程设置方法：
初始管理密码为12345, 用户密码为8888

1.进入编程状态:
按* => 输入管理密码 =>按#

2 功能设置(需在编程状态下)

(1) 修改管理密码
按0 => 输入新管理密码 => 按# => 再输入一次新管理密码 =>按#=>按*
注:密码为4-8 位任意数字

(2) 增加用户卡
按1 => 读卡 => 输入该卡四位数代码 => 连续读卡 => 按#=>按*
注:①.卡的代码为0001 - 9999任意不可重复的四位数字,
②.第一张卡必需输入代码否则该卡无效
③.如需连续增加卡则在输完四位数的代码后不必按#再输代
码，直接连续读卡,最后按# 键
(3) 删除用户卡有三种方法
①.删除全部用户卡: 按2 => 按0000 => 按 #=>按*
②.删除被读的卡: 按2 => 读卡(如多张卡则连续读卡) =>按#=>按*
③.删除遗失的卡: 按2 => 该卡代码 =>按#=>按*

(4) 设置开门模式
①.读有效卡开门: 按3 0 0 => 按# =>按*
②.读有效卡加密码开门: 按3 0 1 => 按#=>按*
③.读有效卡开门或者输入正确密码开门:按3 0 2 => 按#=>按*
注:出厂设置为302读有效卡或者输入密码开门

(5) 设置开门时间
按4 => X X => 按#=>按*
注XX 为00-99 单位为秒出厂设置为3 秒
(6) 修改公共开门密码:
按5 => 输入一组四位数的新密码 => 按# => 再输入一遍四位数的新密码 => 按#=>按*储存.
注:密码为四位任意数字

(7) 防拆报警信号设置:
按600 =>按# 关闭防拆报警信号输出. 出厂设置默认为关闭
按601 =>按# 启动防拆报警信号输出.
(8) 设置门状态监视
按700=># =>按*关闭此功能, 出厂设置默认此功能关闭
按701=># =>按*开启此功能
注门状态监视需配合门磁开关,开启此功能时有如下两种功能:
①.如果正常开门后忘了关门1分钟后则蜂鸣器会鸣叫提示使用者关门,关门后报警停止
②.如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣
叫警示,刷有效卡或断电后报警停止
(9) 设置安全模式
按800=>#=>按*关闭此功能，出厂设置此功能为关闭
按801=>#=>按*开启此功能，有以下二种功能：
①.连续读十张非法卡或十次错误密码或者读有效卡后连续十次输入错误密码启动报警信号输出.刷有效卡或断电后报警停止.
②.正常卡开门/密码开门/读有效卡加密码开门成功后2秒内按”8”字键启动报警信号输出，刷有效卡或断电后报警停止,此功能可在受到胁迫时使用。
(10) 按卡号增加卡
按9 =>输入8位卡代码>按#=>输入该卡四位代码 => 按#=>按*
注：8位卡代码为卡号前十位中的后八位

七.用户使用方法:
1.卡开门: 正常工作状态读一张有效卡即可开门
2.卡加密码开门: 如果需读卡加密码的则在读完卡后10 秒钟内输入4位密码按#即可开门,每张卡密码不同,默认为4位用户编号.
3.密码开门:输入用户公共开门密码按#开门.

八.门禁控制器初始化方法：
1. 断电,按住K10键(不松开)
2. 通电,持续按住K10键三秒后松开,初始化完成.
状态: 蜂鸣器鸣响一声,门禁控制器进入用户使用状态。
说明:1. 初始化操作仅修改系统密码为缺省编程密码12345,使用密码8888(出厂默认),其它数据不会被删改。
2. 初始化操作正常情况不必使用,只是用户忘记了自己设置的管理密码或开门密码时才初始化操作恢复为缺省值12345与8888。
附1: 指示灯说明

事件类型
红灯(POWER)
绿灯(OK)
正常工作状态
闪烁

读有效卡/正确密码，开锁

亮
开门按钮，开锁

亮
错误密码
亮

非有效卡
亮

键入有效按键
亮

防拆报警
闪烁

编程状态
亮
亮
键入正确编程指令
亮
闪烁

附2： 蜂鸣器声音说明
蜂鸣器鸣叫的状态有“嘟”、“嘟-嘟”、“嘟-嘟-嘟”、“嘟。。。”长声等四种。 “嘟”为用于有效按键或开门按钮；“嘟-嘟”用于成功的操作，“嘟-嘟-嘟”用于错误或失败的操作；“嘟。。。” 长声用于报警。具体见下表

事件类型
蜂鸣器
正常工作状态

读有效卡/正确密码，开锁
嘟嘟二短声
开门按钮，开锁
嘟一短声
错误密码
嘟-嘟-嘟三短声
非有效卡
嘟-嘟-嘟三短声
键入有效按键
嘟一短声
门磁、防拆报警
嘟~嘟连续长鸣
编程状态
嘟嘟二短声
键入正确编程指令
嘟嘟一短声
键入错误编程指令
嘟嘟嘟三短声

附3：常见问题解答

常见问题
可能原因
解决方法

读卡没声音
J3跳线设置有误
正确设置J3跳线
卡放置感应区时间太长
离开感应区再重新读卡
卡片是否有问题
换卡再试
指示灯不亮
请检查电源是否有供电
换电源

正确密码或授权卡不能开门
J1跳线设置有误
正确设置J1跳线
电压太低
调整电压或电源
电锁电流太大,电源带不起
换大电流电源
开门模式设置错误
正确设置开门模式
锁问题
换锁再试
忘记开门或管理密码

执行初始化操作
忘记个人卡密码
个人卡密码即为四位用户编号
删除此卡再重新授权
门禁长时间鸣叫
门禁后盖被打开
盖上后盖或关闭防拆报警信号
正确开门后超过1分钟未关门
关门或关闭门状态监视设置
授权已发放的卡

事先记录卡号,用卡号增加卡
卡片不能正常授权
卡已重复授权或卡用户编号重复

附4：附件清单
安装螺丝及胶塞 1包
用户说明书 1份
门禁控制器 1台
线 1条
