瑞风祥和FATC功能说明书.doc

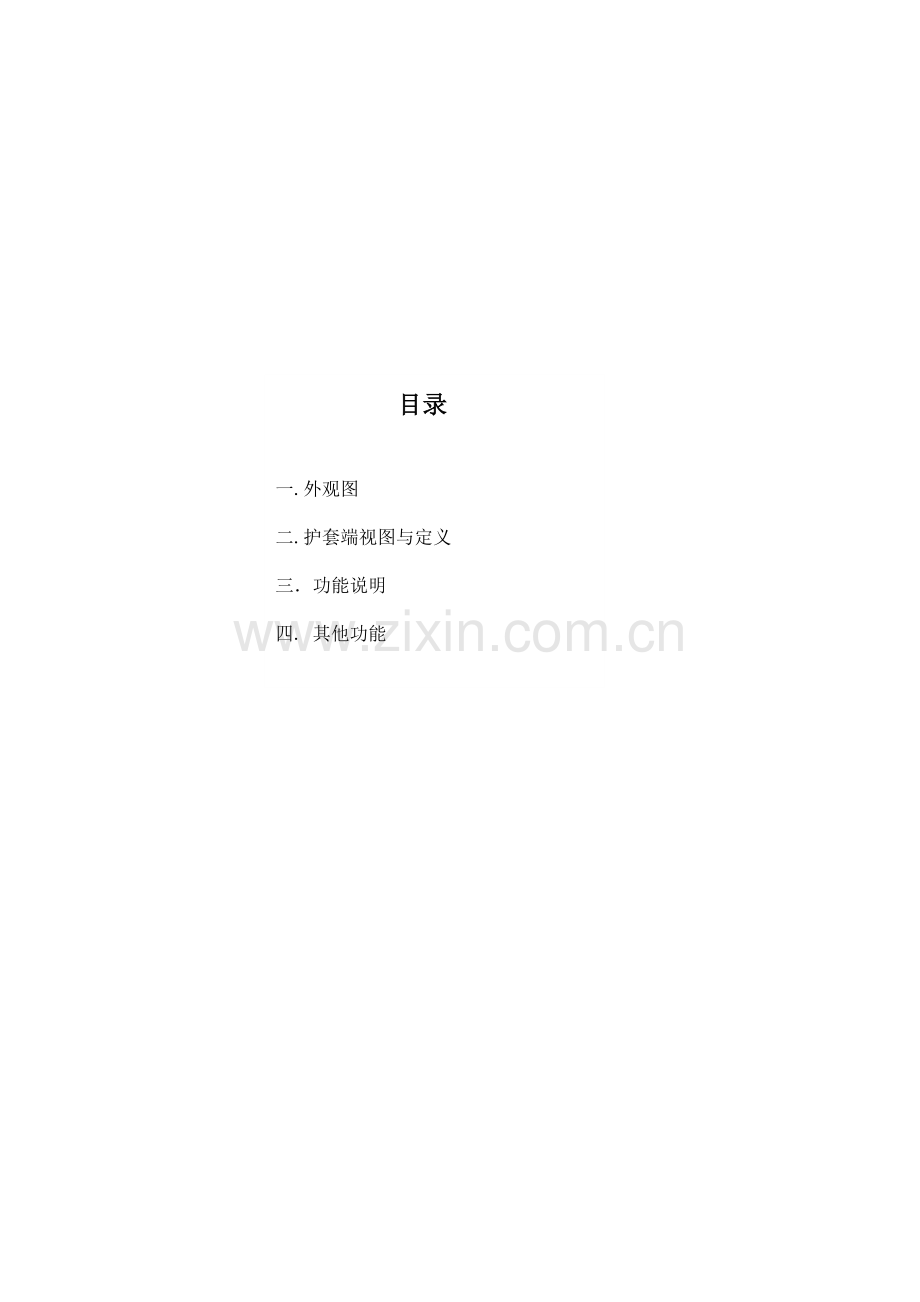

目录

一.外观图

二.护套端视图与定义

三．功能说明

四. 其他功能

一．外观图
液晶屏
伪分缝
设定温度旋钮
1．A面
AUTO按键
非空调按键装饰
新风/循环风按键

OFF按键
除霜按键
风速旋钮
模式按键
A/C按键

2．液晶

二．护套端视图与定义
1．护套端视图

主体

2．护套定义

三、功能说明
按键
功能
说 明

切换
内外循环
1．如之前为新风模式时,按下 键，切换为循环风模式，循环指示符号亮，新风指示符号灭，电机转到循环风位置；
2．需要切换为新风模式时,再次按下此键，新风指示符号亮，循环指示符号灭，电机转到新风位置；
3．除霜模式时，被固定为新风模式，并且可自主选择内外循环
4．AUTO模式时，设定温度LO时，吸风口改为循环风，设定温度为HI时，吸风口改为新风
5．按OFF键时，被固定为内循环模式，在OFF状态下，可自主选择内外循环
6．按AUTO键，新风/循环风门进入自动控制
TEMP
旋钮
调整温度

1．360°旋转根据是否左旋或右旋来判定增或减,温度以0.5度为单位变化
2．自动模式下针对设定温度，控制器会对冷暖、模式、新风/循环风、压缩机、风速采取相应的控制。
3．在自动模式下设为LO时，会自动执行最大制冷功能；在自动模式下设为HI时，会自动执行最大制热功能；
5．根据设定的温度利用压缩机的 ON/OFF 及 混合风门的开度，来控制出风温度
6．OFF 按键被选择时也可控制冷暖风门电机（即冷暖风门会随温度变化而自动控制）
7．设定温度范围是：LO ，17~32， HI；相应的LCD显示：LO ，17~32， HI符号亮
8．最大制冷时：
LCD：LO、 、 、 、 等符号亮
各单元作相应动作；
最大制热时：
LCD：HI、 、 、 等符号亮
各单元作相应动作；

旋钮
调节风速
调节鼓风机速度，范围：1档至8档
1．手动状态时，左旋减少风量，右旋增加风量，最低可至一档 ，最高可至八档
2．在自动状态下，出风量控制方式：根据温度调节指令值决定的风机指令值进行控制，1档到8档需要6秒的时间。
3．在OFF状态，左旋或右旋时，系统会把档位固定在1档。
4．手动状态时，按AUTO进入自动状态，风速自动控制
5． 按OFF键时，风机停止工作
A/C按键
开/关空调压缩机
1． 在压缩机工作时，按下此键为压缩机OFF，此时LCD 符号灭；
2． 在压缩机OFF时，按下此键为压缩机ON，此时LCD 符号亮；如在AUTO模式下操作此键，压缩机退出AUTO
3． 如在AUTO模式下操作此键，压缩机ON或OFF，且该功能项退出AUTO
4． 在手动模式下，按AUTO键，压缩机进入AUTO模式
5． 在全AUTO模式下鼓风机的运行根据蒸发器出风空气的温度(蒸发器<30℃或≥30℃)设定滞后时间（5秒或9秒），使之达到防止热风突然吹出的功能；如在5秒或9秒内条件被解除（即退出AUTO）的话，制冷启动功能会被解除,设定温度LO时，制冷控制启动比全冷优先
6． A/C有效时，蒸发器传感器温度在1℃±0.6℃ 4秒以上时，压缩机关闭，4℃±0.6℃时，压缩机开启
7． AUTO模式下，设定温度为LO时，A/C强制ON
8． 按 键，A/C根据除霜模式ON
MODE
按键
选择
出风模式
1．在AUTO模式下，模式可以根据条件自动控制，如此时按下此键，退出模式AUTO，该功能进入手动状态，并选择下一模式
模式风门特殊控制如下：如设置温度为LO时，出风模式为 ，如设置温度为HI时，出风模式为 ， (设置温度 –车内温度) > 3℃时， 水温传感器测出温度在不到 30℃时，出风口为除霜模式；
2．每按一次模式会根据以下规律循环

自动模式时为前三项循环，无除霜吹脚
3．根据选择不同MODE，LCD 符号也相应随之变化；
4．手动模式下，按AUTO键，会进入自动控制
5．按下键，风门固定除霜状态，同时LCD指示符号亮
6．AUTO模式下 ，OFF按键被选择时，出风口可随温度变化自动控制。
7．手动模式下， OFF按键被选择时，出风口维持OFF前的状态。
AUTO
按键
选择AUTO模式
1． 按下AUTO键，模式风门、混合风门、新风/循环风门、鼓风机、压缩机等执行机构进入自动控制模式；
LCD：AUTO符号亮，其他情况下，根据状态符号亮或灭
2．在有效状态下再按此键无变化；
3．按OFF键，系统停止运行，LCD全灭
4．按MODE、 、A/C、 、 键时，被选择的功能是手动，其他为自动，LCD：AUTO符号灭
5. 按 键时，进入除霜模式功能
6．AUTO模式时，设定温度在LO时，吸风口为循环风，出风口为吹面模式，设定温度在HI时，吸风口为新风，出风口为吹脚模式

选择
除霜模式
1．按下 键，模式风门固定为除霜状态，LCD: 亮；
新风/循环风门固定为新风模式；
压缩机开启；
风量自动控制；
同时相应的LCD指示符号亮;
除霜功能在设定温度LO及HI时，其功能比全冷全热功能优先
2．按AUTO键，系统进入全自动控制；
3．按MODE键，恢复到除霜以前的状态；
4．按OFF键，系统停止运行，出风模式固定在除霜，吸风口固定为内循环；
5．按A/C键，压缩机关闭，其他维持除霜模式功能；
6．按 键，切换成循环风状态，其他维持除霜模式功能
OFF
关闭系统
1．按下OFF键时，模式风门：
如OFF以前，在自动模式下，可自动控制；
如OFF以前，在手动模式下，维持OFF以前的状态；
混合风门固定在OFF之前的状态，如OFF之前未完成操作，则继续完成；
新风/循环风固定为内循环；
鼓风机OFF，压缩机OFF，LCD全灭。
2．按AUTO键，则系统开启并进入自动控制
3．按MODE键、TEMP旋钮，则系统开启，且恢复到OFF以前状态
4．按DEF键，恢复到DEF功能状态，风机自动
5．旋 旋钮，左旋或右旋，系统恢复到OFF以前状态，但风量固定为1档
6．按A/C键，恢复到OFF以前状态，风机固定为1档，及恢复到A/C ON状态
7．按 键，新风/循环风门切换成新风状态，LCD维持全灭
四、其他功能
1.电源连接控制
电池电源解除后重新连接时，打开车钥匙，系统设定温度是25℃，其余为AUTO模式
2.系统记忆功能
l 车钥匙ON→OFF→ON时,系统会根据记忆车钥匙OFF前的ON状态开启(回差区间优先控制)
l 在系统OFF状态(即OFF操作),车钥匙OFF到ON时系统会恢复到 OFF状态
l A/C 0N状态下车钥匙OFF到ON时，LCD的A/C符号 会马上点亮, 压缩机在约3.5秒后工作。
3.故障自检诊断定义
1.车钥匙ON
2.按住AUTO键，在两秒内按4次除霜键以上
3. LCD内先全符号闪5次
4.如果此时无不良情况，则退出自检，返回自检之前状态
5.如自检发现有问题，则在液晶数字区以0.5秒为间隔显示错误代码5个周期，如有几个错误，则在切换时间隔为1秒，其余符号不显示
6.错误代码：

7.表示方法
发生错误代码11,12时

8.错误值替代
