内循环反应器无梯度实验数据处理(final).docx

内循环反应器无梯度实验数据处理
1.实验数据
表1 转速为0时实验数据
序号
数据采集
累计数n
电压值
U(n)/mV
时间t
/s
分布函数
F(t)
-lnF(t)
无因次
时间θ
分布函数
F（θ）
-lnF（θ）
1
0
531.3
0.0
1.000
0.000
0.00
1.000
0.000
2
38
262.0
3.8
0.560
0.579
0.23
0.560
0.579
3
76
216.4
7.6
0.336
1.091
0.46
0.336
1.091
4
114
192.0
11.4
0.216
1.534
0.69
0.216
1.534
5
152
178.0
15.2
0.147
1.919
0.92
0.147
1.919
6
190
170.0
19.0
0.107
2.232
1.15
0.107
2.232
7
228
164.5
22.8
0.080
2.523
1.38
0.080
2.523
8
266
161.5
26.6
0.065
2.726
1.61
0.065
2.726
9
304
159.1
30.4
0.054
2.925
1.84
0.054
2.925
10
342
157.4
34.2
0.045
3.095
2.07
0.045
3.095
11
380
156.3
38.0
0.040
3.222
2.30
0.040
3.222
12
418
155.0
41.8
0.033
3.397
2.53
0.033
3.397
13
456
154.0
45.6
0.029
3.556
2.76
0.029
3.556
14
496
153.1
49.4
0.024
3.724
2.99
0.024
3.724
15
532
152.2
53.2
0.020
3.927
3.22
0.020
3.927
16
570
151.8
57.0
0.018
4.033
3.45
0.018
4.033
17
608
151.3
60.8
0.015
4.182
3.68
0.015
4.182
18
646
151.0
64.6
0.014
4.284
3.91
0.014
4.284

表2 转速为0时作图计算结果

lnF(t)—t曲线
ln F（θ）—θ曲线
斜率S
0.0606
0.9997
截距I
0.7637
0.7600
<t>
16.5100
——
相关系数R
0.9700
0.9700

注：以上结果由计算程序r02.exe计算出

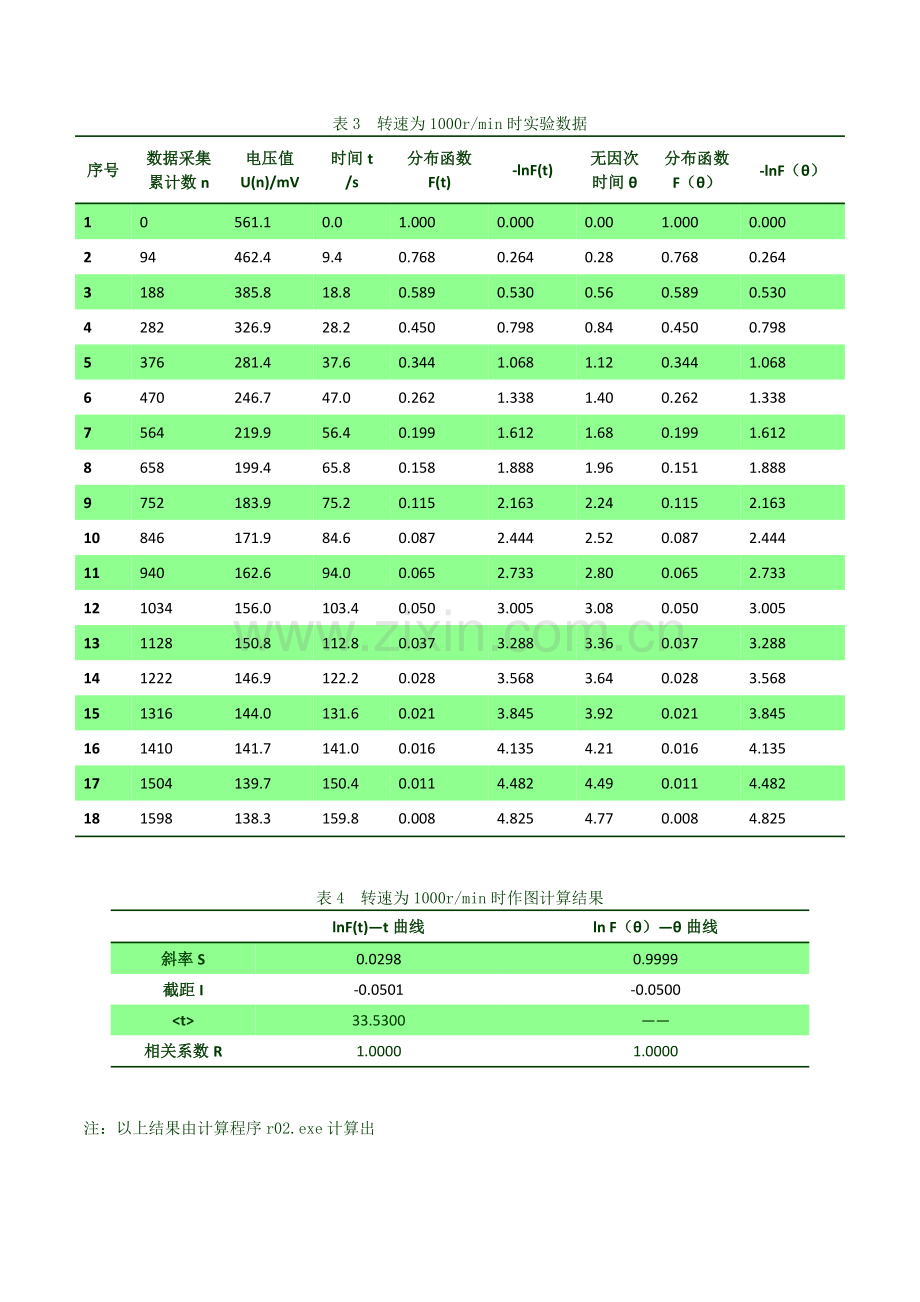

表3 转速为1000r/min时实验数据
序号
数据采集
累计数n
电压值
U(n)/mV
时间t
/s
分布函数
F(t)
-lnF(t)
无因次
时间θ
分布函数
F（θ）
-lnF（θ）
1
0
561.1
0.0
1.000
0.000
0.00
1.000
0.000
2
94
462.4
9.4
0.768
0.264
0.28
0.768
0.264
3
188
385.8
18.8
0.589
0.530
0.56
0.589
0.530
4
282
326.9
28.2
0.450
0.798
0.84
0.450
0.798
5
376
281.4
37.6
0.344
1.068
1.12
0.344
1.068
6
470
246.7
47.0
0.262
1.338
1.40
0.262
1.338
7
564
219.9
56.4
0.199
1.612
1.68
0.199
1.612
8
658
199.4
65.8
0.158
1.888
1.96
0.151
1.888
9
752
183.9
75.2
0.115
2.163
2.24
0.115
2.163
10
846
171.9
84.6
0.087
2.444
2.52
0.087
2.444
11
940
162.6
94.0
0.065
2.733
2.80
0.065
2.733
12
1034
156.0
103.4
0.050
3.005
3.08
0.050
3.005
13
1128
150.8
112.8
0.037
3.288
3.36
0.037
3.288
14
1222
146.9
122.2
0.028
3.568
3.64
0.028
3.568
15
1316
144.0
131.6
0.021
3.845
3.92
0.021
3.845
16
1410
141.7
141.0
0.016
4.135
4.21
0.016
4.135
17
1504
139.7
150.4
0.011
4.482
4.49
0.011
4.482
18
1598
138.3
159.8
0.008
4.825
4.77
0.008
4.825

表4 转速为1000r/min时作图计算结果

lnF(t)—t曲线
ln F（θ）—θ曲线
斜率S
0.0298
0.9999
截距I
-0.0501
-0.0500
<t>
33.5300
——
相关系数R
1.0000
1.0000

注：以上结果由计算程序r02.exe计算出

2.作图

图1 转速为0时，U(n)—n关系图

图2 转速为0时，F(t)—t关系图

图3 转速为0时，-lnF(t)—t关系图

图4 转速为0时，F（θ）—θ关系图

图5 转速为0时，-ln F（θ）—θ关系图

图6 转速为1000r/min时，U(n)—n关系图

图7 转速为1000r/min时，F(t)—t关系图

图8 转速为1000r/min时，-lnF(t)—t关系图

图9 转速为1000r/min时，F（θ）—θ关系图

图10 转速为1000r/min时，-ln F（θ）—θ关系图

注：作图由Excel和Origin完成
