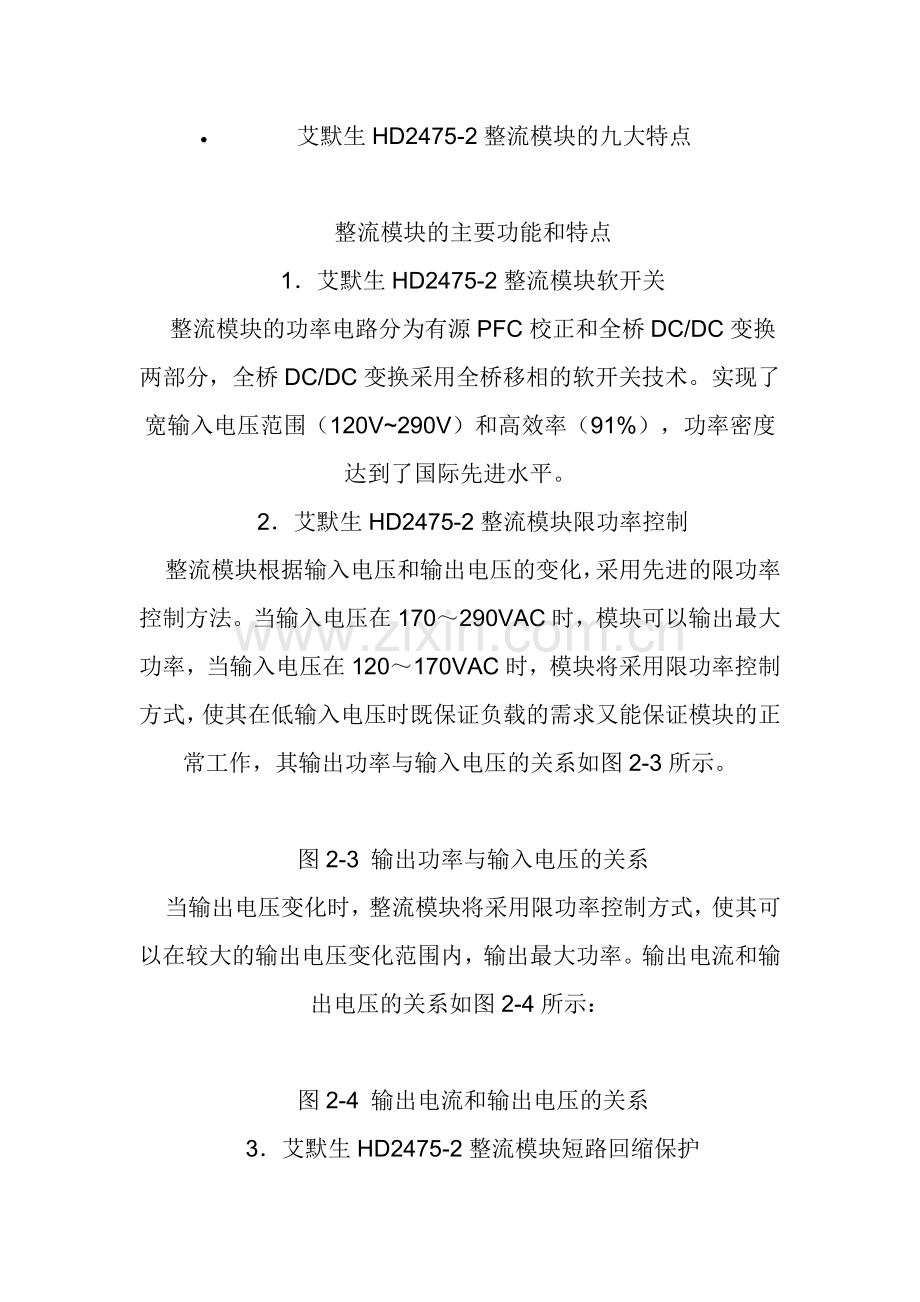

艾默生HD2475-2整流模块.doc

·   艾默生HD2475-2整流模块的九大特点

    整流模块的主要功能和特点
    1．艾默生HD2475-2整流模块软开关
    整流模块的功率电路分为有源PFC校正和全桥DC/DC变换两部分，全桥DC/DC变换采用全桥移相的软开关技术。实现了宽输入电压范围（120V~290V）和高效率（91%），功率密度达到了国际先进水平。
    2．艾默生HD2475-2整流模块限功率控制
    整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。当输入电压在170～290VAC时，模块可以输出最大功率，当输入电压在120～170VAC时，模块将采用限功率控制方式，使其在低输入电压时既保证负载的需求又能保证模块的正常工作，其输出功率与输入电压的关系如图2-3所示。

    图2-3 输出功率与输入电压的关系
    当输出电压变化时，整流模块将采用限功率控制方式，使其可以在较大的输出电压变化范围内，输出最大功率。输出电流和输出电压的关系如图2-4所示：

    图2-4 输出电流和输出电压的关系
    3．艾默生HD2475-2整流模块短路回缩保护
    整流模块采用先进的短路回缩保护，使其在输出短路的情况下，模块输出电流回缩到一个很小的值Isc（小于1/3额定电流值Io），有效地保护自身和外部设备，当短路故障消失后，模块自动恢复工作。短路回缩曲线如图2-5所示：

    图2-5 短路回缩曲线
    4．艾默生HD2475-2整流模块热插拔
    整流模块采用艾默生网络能源公司无损伤热插拔专利技术（专利号：99216547.4），其输出和输入都有软起动和电流限制装置，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1min。
    5．艾默生HD2475-2整流模块保护和故障告警
    整流模块面板上有3个LED灯：电源(绿)、保护(黄)、故障(红)。当输入过、欠压或模块过温时，保护灯亮；当直流输出过压、模块故障或风扇故障时，故障灯会点亮。这些故障会传送到监控模块，监控模块将根据收到的故障信号做出相应的处理。整流模块自身反应/动作方式如表2-1所示：
    表2-1 保护/故障的反应/动作方式
    保护/故障 反应/动作方式
    输入过/欠压 保护告警，关机，可自动恢复
    过温 保护告警，关机，可自动恢复
    直流输出过压 故障告警，关机，不能自动恢复
    模块故障 故障告警，关机，不能自动恢复
    风扇故障 故障告警，不关机
    6．艾默生HD2475-2整流模块低压差自主均流
    整流模块采用模块间的低压差自主均流技术，当监控模块或个别整流模块发生故障时，其余模块能够保持均流。
    7．艾默生HD2475-2整流模块无级限流技术
    整流模块采用了无级限流技术，在监控模块的控制下，限流点可以在0~110%额定电流之间连续可调。
    8．艾默生HD2475-2整流模块监控及三遥功能
    整流模块有内置CPU，监测和控制模块的运行状态，并负责与监控模块通讯。整流模块通过RS485接受监控模块发送来的开/关机、限流点、电压设定等参数设定命令，并将模块的电压、电流、温度、限流点、开/关机和告警量等实时地反送给监控模块，完成监控模块对整流模块的控制。
    9．艾默生HD2475-2整流模块风扇控制和防尘
    风扇采用温控无级调速，当模块温度低于40℃时风扇处于停转状态（最大地延长风扇寿命），温度高于40℃时，风扇启转，转速随模块温度的升高而提高。风扇开路或短路时，模块告警。
    风扇前面安装有可重复使用的防尘网。
    风扇、防尘网均可直接用手进行拆卸且无需关停模块。风扇更换时间≤1min，防尘网更换时间≤1min。

    以上就是艾默生HD2475-2整流模块的功能和特点。
