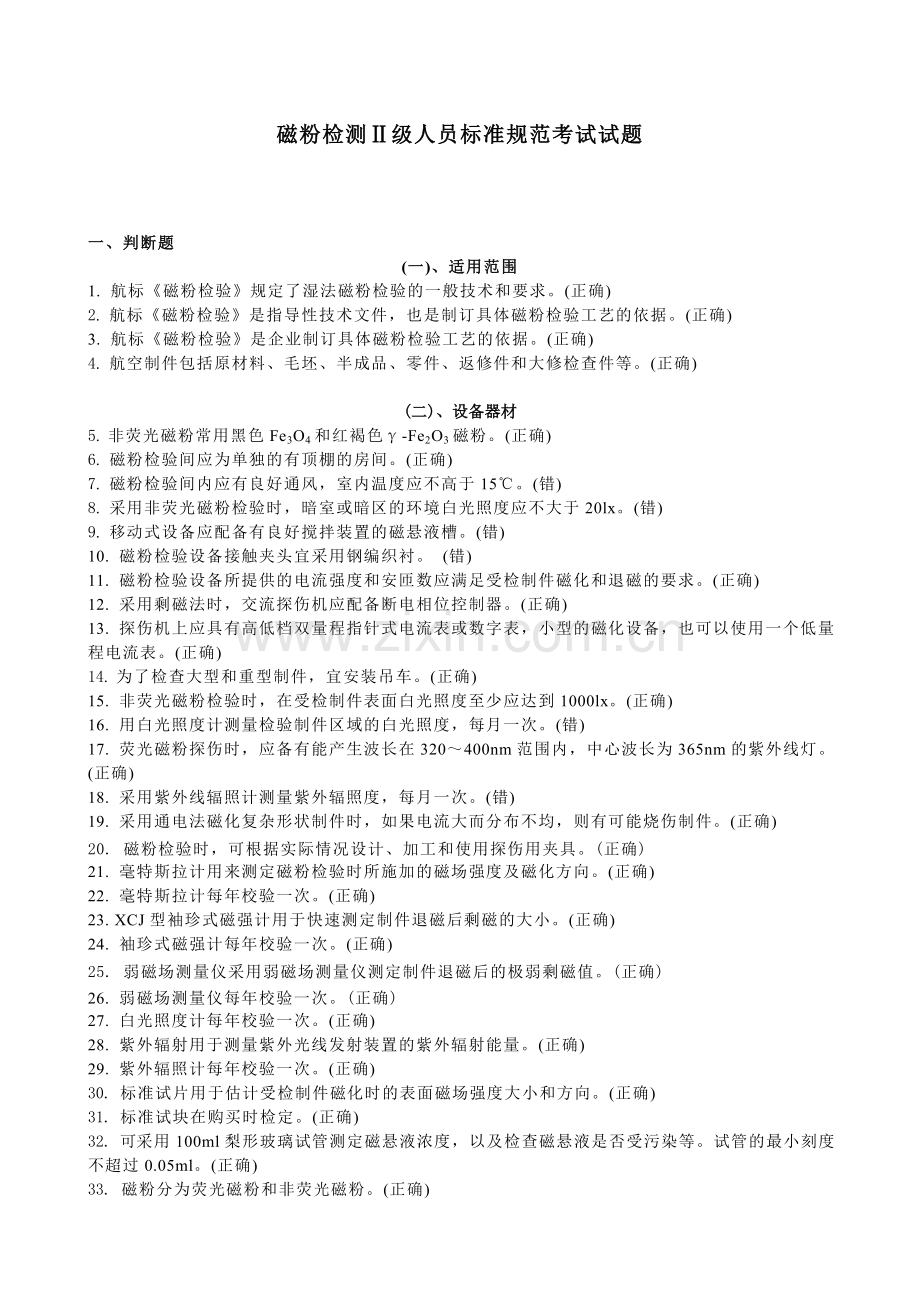

磁粉检测Ⅱ级人员标准规范考试试题

一、判断题
(一)、适用范围
1. 航标《磁粉检验》规定了湿法磁粉检验的一般技术和要求。(正确)
2. 航标《磁粉检验》是指导性技术文件，也是制订具体磁粉检验工艺的依据。(正确)
3. 航标《磁粉检验》是企业制订具体磁粉检验工艺的依据。(正确)
4. 航空制件包括原材料、毛坯、半成品、零件、返修件和大修检查件等。(正确)

(二)、设备器材
5. 非荧光磁粉常用黑色Fe3O4和红褐色γ-Fe2O3磁粉。(正确)
6. 磁粉检验间应为单独的有顶棚的房间。(正确)
7. 磁粉检验间内应有良好通风，室内温度应不高于15℃。(错)
8. 采用非荧光磁粉检验时，暗室或暗区的环境白光照度应不大于20lx。(错)
9. 移动式设备应配备有良好搅拌装置的磁悬液槽。(错)
10. 磁粉检验设备接触夹头宜采用钢编织衬。 (错)
11. 磁粉检验设备所提供的电流强度和安匝数应满足受检制件磁化和退磁的要求。(正确)
12. 采用剩磁法时，交流探伤机应配备断电相位控制器。(正确)
13. 探伤机上应具有高低档双量程指针式电流表或数字表，小型的磁化设备，也可以使用一个低量程电流表。(正确)
14. 为了检查大型和重型制件，宜安装吊车。(正确)
15. 非荧光磁粉检验时，在受检制件表面白光照度至少应达到1000lx。(正确)
16. 用白光照度计测量检验制件区域的白光照度，每月一次。(错)
17. 荧光磁粉探伤时，应备有能产生波长在320～400nm范围内，中心波长为365nm的紫外线灯。(正确)
18. 采用紫外线辐照计测量紫外辐照度，每月一次。(错)
19. 采用通电法磁化复杂形状制件时，如果电流大而分布不均，则有可能烧伤制件。(正确)
20. 磁粉检验时，可根据实际情况设计、加工和使用探伤用夹具。(正确)
21. 毫特斯拉计用来测定磁粉检验时所施加的磁场强度及磁化方向。(正确)
22. 毫特斯拉计每年校验一次。(正确)
23. XCJ型袖珍式磁强计用于快速测定制件退磁后剩磁的大小。(正确)
24. 袖珍式磁强计每年校验一次。(正确)
25. 弱磁场测量仪采用弱磁场测量仪测定制件退磁后的极弱剩磁值。(正确)
26. 弱磁场测量仪每年校验一次。(正确)
27. 白光照度计每年校验一次。(正确)
28. 紫外辐射用于测量紫外光线发射装置的紫外辐射能量。(正确)
29. 紫外辐照计每年校验一次。(正确)
30. 标准试片用于估计受检制件磁化时的表面磁场强度大小和方向。(正确)
31. 标准试块在购买时检定。(正确)
32. 可采用100ml梨形玻璃试管测定磁悬液浓度，以及检查磁悬液是否受污染等。试管的最小刻度不超过0.05ml。(正确)
33. 磁粉分为荧光磁粉和非荧光磁粉。(正确)

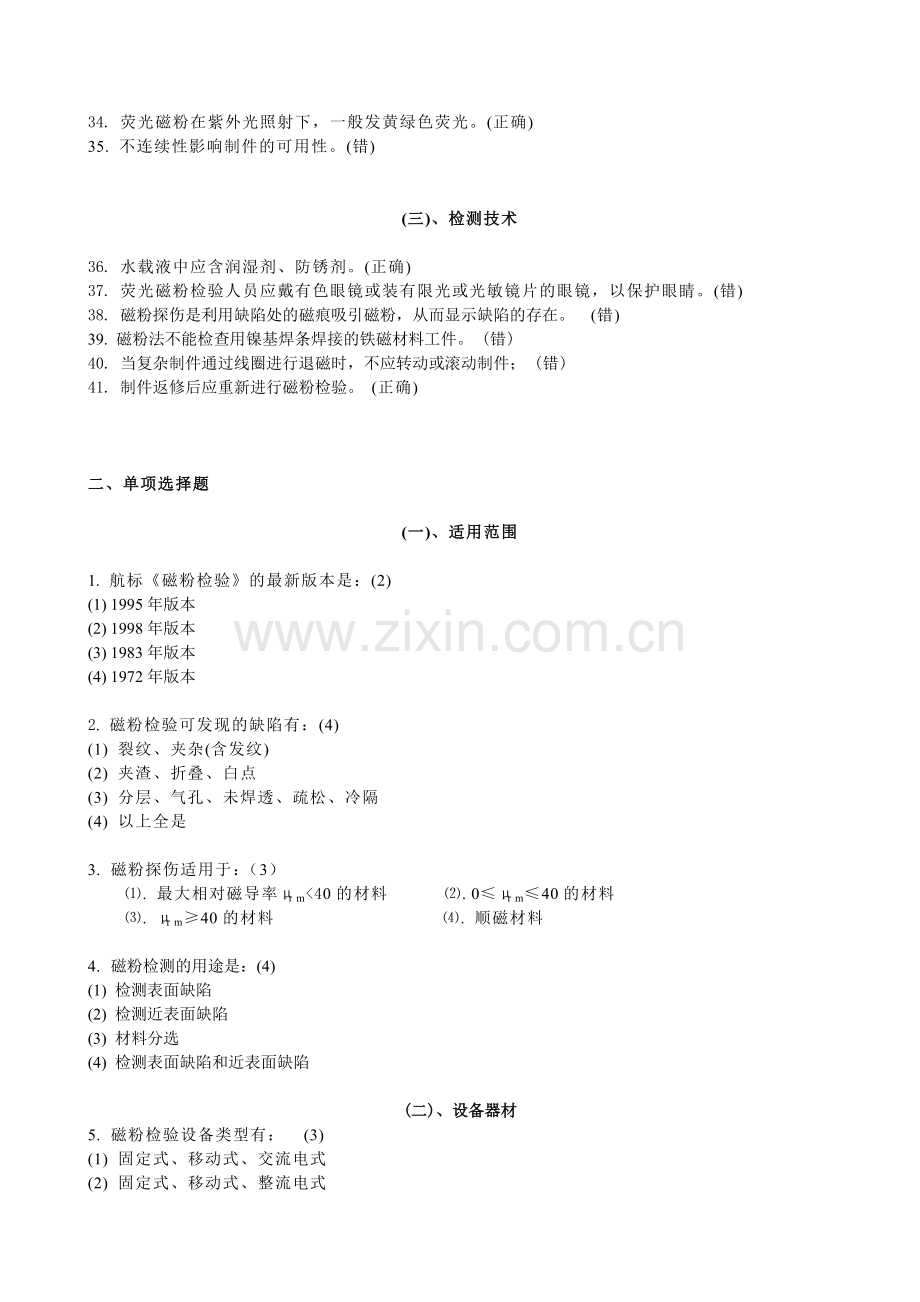

34. 荧光磁粉在紫外光照射下，一般发黄绿色荧光。(正确)
35. 不连续性影响制件的可用性。(错)

(三)、检测技术

36. 水载液中应含润湿剂、防锈剂。(正确)
37. 荧光磁粉检验人员应戴有色眼镜或装有限光或光敏镜片的眼镜，以保护眼睛。(错)
38. 磁粉探伤是利用缺陷处的磁痕吸引磁粉，从而显示缺陷的存在。 (错)
39. 磁粉法不能检查用镍基焊条焊接的铁磁材料工件。 (错)
40. 当复杂制件通过线圈进行退磁时，不应转动或滚动制件； (错)
41. 制件返修后应重新进行磁粉检验。 (正确)

二、单项选择题

(一)、适用范围

1. 航标《磁粉检验》的最新版本是：(2)
(1) 1995年版本
(2) 1998年版本
(3) 1983年版本
(4) 1972年版本

2. 磁粉检验可发现的缺陷有：(4)
(1) 裂纹、夹杂(含发纹)
(2) 夹渣、折叠、白点
(3) 分层、气孔、未焊透、疏松、冷隔
(4) 以上全是

3. 磁粉探伤适用于：（3）
⑴. 最大相对磁导率μr m<40的材料 ⑵. 0≤μr m≤40的材料
⑶. μr m≥40的材料 ⑷. 顺磁材料

4. 磁粉检测的用途是：(4)
(1) 检测表面缺陷
(2) 检测近表面缺陷
(3) 材料分选
(4) 检测表面缺陷和近表面缺陷

(二)、设备器材
5. 磁粉检验设备类型有： (3)
(1) 固定式、移动式、交流电式
(2) 固定式、移动式、整流电式
(3) 固定式、移动式、便携式
(4) 全波整流电式、半波整流电式、交流电式

(三)、检测技术

6. 高磁导率材料是指最大相对磁导率mrm值：(1)
(1) 大于或等于200的铁磁性材料
(2) 大于或等于40的铁磁性材料
(3) 小于200的铁磁性材料
(4) 小于40的铁磁性材料

7. 制件正常组织结构或外形的任何间断，这种间断可能会、也可能不会影响制件的可用性，该间断为：(1)
(1) 不连续
(2) 缺陷
(3) 磁痕
(4) 发纹

8. 尺寸、取向、位置或性质不满足制件规定验收要求的不连续性为：(2)
(1) 不连续
(2) 缺陷
(3) 磁痕
(4) 裂纹

9. 退磁时，退磁线圈中心磁场强度应： (2)
(1) 不高于制件磁化时的磁场强度
(2) 不低于制件磁化时的磁场强度
(3) 在任何情况下等应等于制件磁化时的磁场强度
(4) 无所谓

10. 制件各种内壁表面缺陷磁痕的观察、测量方法有： (1)
(1) 工业内窥镜观察、测量法
(2) MRC法
(3) 间断法
(4) 连续法

11.测定磁粉粒度时可采用： (1)
(1) 标准筛过筛法
(2) 磁性称量法
(3) 卡尺测量法
(4) 磁性吸附法

12. 观察和解释磁痕时所采用的放大镜或体视显微镜的放大倍数的最佳范围是： (1)
(1) 2～10倍
(2) 200～1000倍
(3) 1000～10000倍
(4) 200～300倍

13.检测用磁粉应具有的磁特性是： (1)
(1) 高磁导率
(2) 低磁导率
(3) 高剩磁
(4) 高矫顽力

14. 有关磁粉的叙述，正确的是： (4)
(1) 购买磁粉时，应对其性能进行检定
(2) 库存磁粉应放在密闭容器内保存
(3) 库存磁粉如果受潮，应在80～95℃温度下烘干
(4) 以上都是

15. 有关磁粉的叙述，正确的是： (4)
(1) 磁粉应具有高磁导率和低矫顽力
(2) 磁粉应具有合适的粒度分布
(3) 磁粉颜色应与被检制件表面颜色有较高的对比度
(4) 以上都是

16. 有关载液的叙述，正确的是： (1)
(1) 磁粉检验用载液分为油基载液、水载液和乙醇载液
(2) 乙醇载液的闪点按GB261测定时应不低于94℃
(3) 荧光磁粉只能采用油基载液配制磁悬液
(4) 以上都不是

17. 荧光磁粉磁悬液的浓度应当是： (4)
(1) 略低于非荧光磁粉磁悬液浓度
(2) 高于非荧光磁粉磁悬液浓度
(3) 与非荧光磁粉磁悬液浓度相等
(4) 比非荧光磁粉磁悬液浓度约低10倍

18. 配制荧光磁粉水磁悬液的正确方法是： (3)
(1) 直接将磁粉倒入水中搅拌
(2) 将磁粉与润湿剂混合搅拌，然后用水冲洗稀释
(3) 将乳化剂与消泡剂搅拌均匀，用少许水冲淡，加入磁粉，再加入余量水，然后加入亚硝酸钠溶解。
(4) 直接将磁粉倒入水分散剂中搅拌
19. 除非另有规定，最终磁粉检验： (4)
(1) 应在最终机加工前和最终热处理后进行
(2) 应在最终机加工前和最终热处理前进行
(3) 应在最终机加工后和最终热处理前进行
(4) 应在最终机加工后和最终热处理后进行

20. 有关制件磁粉检验工序安排的叙述，正确的是： (1)
(1) 应在制件喷丸前进行磁粉检验
(2) 应在制件喷丸后进行磁粉检验
(3) 应在制件涂覆有机涂层之后进行磁粉检验
(4) 以上都不是

21. 有关制件磁粉检验工序安排的叙述，正确的是： (3)
(1) 磁粉检验一般应在发蓝、磷化之后进行
(2) 磁粉检验一般应在加载试验之前进行
(3) 对于镀铬、镀镍层厚度大于50mm的超高强度钢制件，在电镀前后均应进行磁粉检验
(4) 以上都是

22. 用于磁粉探伤的磁化电流有： (1)
(1) 交流电、脉动电流、三相全波整流电和直流电
(2) 交流电、三相全波整流电、矩形电流
(3) 旋转电流、交流电、三相全波整流电和直流电
(4) 双桥电流、交流电、三相全波整流电和直流电

23. 本标准中要求的磁化电流值为： (1)
(1) 电流峰值
(2) 电流平均值
(3) 电流有效值
(4) 以上都是

25. 何时缺陷磁痕最为清晰? (1)
(1) 当缺陷方向与磁力线方向垂直时
(2) 当缺陷方向与磁力线方向夹角等于45°时
(3) 当缺陷方向与磁力线方向平行时
(4) 当缺陷方向与磁力线方向夹角小于45°时

26. 有关磁化的叙述，正确的是： (1)
(1) 应至少对制件的同一检验部位在互相垂直的两个方向上分别实施磁化和检验
(2) 对于形状复杂的制件，应适当降低磁化电流
(3) 必要时可采用标准试块确定磁场的方向
(4) 以上全是

27. 有关磁化方法的叙述，正确的是： (1)
(1) 采用通电法时，电流从制件上通过，形成周向磁场
(2) 采用通电法可发现与电流方向垂直的不连续性
(3) 采用通电法可检验空心制件内、外表面与电流方向平行的不连续性及端头径向不连续性
(4) 以上全是

28. 有关磁化方法的叙述，正确的是： (1)
(1) 偏置中心导体法可发现空心制件的内、外表面与电流方向平行的不连续性及端头径向不连续性
(2) 采用偏置中心导体法时电流从制件上流过，可发现制件表面与电流方向平行的不连续性
(3) 采用偏置中心导体法时，中心导体被置于孔的中心轴线上
(4) 以上全是

29. 有关磁化方法的叙述，正确的是： (1)
(1) 采用触头法时，在接近两触头的部位形成周向磁场
(2) 采用触头法时，在两触头连线的中间部位形成纵向磁场
(3) 采用触头法时，可发现与两触头连线方向垂直的不连续性
(4) 以上全是

30. 有关磁化方法的叙述，正确的是： (4)
(1) 环形件绕电缆法用于检查制件表面横向不连续性
(2) 线圈法用于发现与线圈轴线方向垂直的不连续性
(3) 感应电流法可发现与感应电流方向平行的不连续性
(4) 以上全是

31. 磁粉检测所需施加的磁场的强度值取决于： (4)
(1) 检查所需灵敏度要求
(2) 制件几何因素与磁导率
(3) 缺陷类型与位置、磁化技术及磁悬液
(4) 以上全是

32. 确定所施加的磁场强度值是否足够的方法有： (4)
(1) 由公式计算所需施加的磁化电流值(安匝数)
(2) 由标准试片估计法估计
(3) 由毫特斯拉计测定所施加的磁场强度
(4) 以上全是

33. 关于剩磁法的叙述，正确的是： (3)
(1) 连续法适用于所有铁磁性材料和制件的磁粉检验
(2) 磁化与施加磁悬液同时进行
(3) 停止通电后浇注磁悬液
(4) 以上都是

34. 关于剩磁法的叙述，正确的是：(4)
(1) 矫顽力在1kA/m以上，剩余磁感应强度在0.8T以上的，可进行剩磁法检验
(2) 可以作为一种辅助手段用来复验由连续法检验发现的磁痕
(3) 可用于制件因几何形状限制连续法运用的检验部位(如螺纹根部等)
(4) 以上都是

35. 以下是关于退磁的说法，不正确的是：（ 4 ）
（1）交流电磁化过的工件采用交流电退磁；（2）尚需加热到700℃以上的制件不需退磁；
（3）两次直流电磁化之间一般需退磁； （4）直流电磁化过的工件需采用高频交流电退磁

36. 退磁工件应离开退磁线圈多远后切断电源? (3)
(1) 0.5米 (2) 1米
(3) 1.5米 (4) 5米

37. 制件退磁后，用XCJC型袖珍式磁强计对制件进行剩磁测定。制件任何部位的剩磁应不大于：0.3mT(相当于240A/m)。 (3)
(1) 0.3 T (2) 1 T
(3) 240 A/m ； (4) 0.3 A/米

38. 关于线圈法纵向磁化，正确的是： (1)
(1) 粗短工件在线圈中磁化时，最好在工件两端接上同样粗细的延长棒
(2) 在线圈内把数个工件捆成一束进行磁化效果好
(3) 在线圈的端头和中心都以同样的磁场强度作用在工件上
(4) 工件两端的检测灵敏度要高些

39. 关于触头法，正确的是： (4)
(1) 为了检出焊缝上的横向裂纹，放置于工件上的电极，其连线要与焊缝平行
(2) 在检测的有效范围内，磁场强度的分布是不均匀的，但磁场的方向则是一致的
(3) 如果磁化电流一定，改变间距并不影响检出性能
(4) 必须注意工件的烧损问题

40. 磁粉检验所需施加的磁场强度值： (2)
(1) 沿制件表面的切向分量最小值为2.4kA/m、法向分量最小值为8kA/m
(2) 沿制件表面的切向分量最小值分别为2.4kA/m(连续法)和8kA/m(剩磁法)
(3) 沿制件表面的切向分量最小值为8kA/m、法向分量最小值为2.4kA/m
(4) 沿制件表面的切向分量最小值为和法向分量最小值均为2.4kA/m

41. 关于周向磁化规范，正确的是： (1)
(1) 当制件当量直径变化大于30％时应分段选用磁化规范
(2) 检验矫顽力Hc≥0.5kA/m、剩磁Br≥0.6T材料的开口性缺陷时可采用剩磁法
(3) 检验高磁导率材料制件的夹杂物等非开口性缺陷时可采用剩磁法
(4) 检验较低磁导率材料(如沉淀硬化钢类)制件的开口性缺陷时可采用剩磁法

42. 关于周向磁化规范，正确的是： (1)
(1) 采用偏置中心导体法时，沿制件周长的有效磁化长度是中心导体直径的4倍
(2) 采用偏置中心导体法时，转动中心导体以检测制件全部周长，每次10％的有效检测区
(3) 采用触头法周向磁化时，所采用的磁化电流是一确定值
(4) 采用触头法周向磁化时，触头间距随被检件截面厚度的改变而变化

43. 关于制件磁化的叙述，正确的是： (2)
(1) 制件长度超过200mm时要分段磁化，分段检查
(2) 线圈外离线圈每端的有效磁化长度为200mm
(3) 线圈磁化的有效磁化长度为200mm。
(4) 以上都是

44. 关于磁轭法磁化规范的叙述，正确的是： (4)
(1) 两极靴间距离为50～100mm的交流磁轭应有不小于45N的提升力
(2) 而两极靴间距离为50～100mm的直流磁轭应有不小于135N的提升力
(3) 两极靴间距离为100～150mm的直流磁轭应有不小于225N的提升力
(4) 以上都是

45. 有关形状复杂制件的磁化规范的叙述，正确的是： (3)
(1) 可用计算法求得磁化电流值
(2) 可用袖珍式磁强计测量制件磁化时的磁场强弱
(3) 可用相应灵敏度级别标准试片估计
(4) 以上都是

46. 下列有关制件磁场强度的叙述，正确的是： (4)
(1) 工字形、丁字形、凹形零件，用通电法周向磁化时，由于磁场的向量叠加，内角表面磁场强度较低
(2) 齿轮通电进行周向磁化时，由于退磁场的影响，齿尖上磁场强度较低
(3) 带肋的制件通电周向磁化时，由于胁上退磁因子大，磁场强度较低
(4) 以上都是

47. 制件磁粉检测前： (3)
(1) 应清除油污、铁锈、毛刺、纤维、砂粒，但氧化皮、金属屑及有机涂层不需清除
(2) 采用通电法磁化时，应把制件上与电极接触区域的任何涂层去掉
(3) 组合件凡能分解的，应分解为单个制件进行检查
(4) 以上都对

48. 关于连续法的叙述，正确的是： (4)
(1) 连续法适用于所有铁磁性材料和制件的磁粉检验
(2) 磁化与施加磁悬液同时进行
(3) 停止浇注磁悬液后应再通电数次
(4) 以上都是

(四)、质量控制

49. 有关工艺图表的叙述，正确的是： (4)
(1) 受检件都应编制检验工艺图表
(2) 工艺图表应根据检验目录、质量验收标准及航标《磁粉检验》的要求编制
(3) 工艺图表应经过磁粉检验Ⅲ级人员或主管工程师审校
(4) 以上都是

50. 有关检验和检验记录的叙述，正确的是： (4)
(1) 检验记录应具有可追溯性
(2) 检验设备、仪表及材料校验均要作好原始记录
(3) 检验和校验记录应装订编号保存备查
(4) 以上都是

51. 有关设备和仪表的叙述，正确的是： (1)
(1) 设备和仪表应有校验合格证
(2) 不合格设备和仪表经过授权方能采用
(3) 超过检定有效期的设备和仪表可用于民用产品检测
(4) 以上都是

52. 水磁悬液的pH值应控制在： (1)
(1) 6.0～10.0范围内
(2) 小于6.0范围内
(3) 大于10.0范围内
(4) 10.0～13.0范围内

53. 关于交流电流和脉动电流探伤机系统灵敏度试验的叙述，正确的是： (2)
(1) 交流探伤机应能清晰地显示出E形标准试块三个人工孔
(2) 脉动电流探伤机应能清晰地显示出E形标准试块三个人工孔
(3) 脉动电流探伤机应能清晰地显示出E形标准试块12个人工孔
(4) 以上都不是

54. 交流电流和脉动电流探伤机系统灵敏度试验不合格表明： (4)
(1) 所采用磁悬液不合格
(2) 所采用设备处于不正常状态
(3) 检验人员操作不当
(4) 以上三种情形之中，至少存在一种情形

55. 检验过程中发现失控影响探伤质量时，探伤人员应： (1)
(1) 及时报告本专业Ⅲ级人员或主管工程师
(2) 制定纠正措施
(3) 立即开始重新检验
(4) 给失控过程中检验过的制件发出检验合格报告

56. 关于紫外灯，正确的是： (2)
(1) 只要是紫外灯就可用于荧光磁粉检测
(2) 检测用紫外光波长应为320～390纳米
(3) 检测用紫外光波长应为254纳米
(4) 紫外光照射到工件上的强度不得低于100微瓦／厘米2
57. 关于记录缺陷磁痕，哪种说法不对? (2)
(l) 用照相法记录应将刻度尺同时拍摄进去
(2) 用复印法记录应尽量使用浓度大的磁悬液
(3) 用复印法记录应在磁痕千燥后进行
(4) 用书面描述时，应在草图上或表格中记录磁痕的位置、长度、方向和数量

58. 关于合格制件的标志，哪种说法不对? (3)
(1) 磁粉检验合格的制件应进行标志
(2) 有时可采用挂标签、装纸袋等标志方法
(3) 采用电化学蚀刻标印时，应选择磨光表面进行蚀刻
(4) 采用盖胶印标志方法时，标志应不会被随后的搬运擦掉或弄模糊

3.问答题：

(三)、检测技术
1. 简述磁粉探伤原理?
2. 简述磁悬液浓度的测定方法?

(四)、质量控制
3. 工艺图表一般应包括的那些内容?
4. 简述磁粉检测设备的电流载荷试验方法?
5. 简述磁粉检测设备的内部短路试验方法?
6. 简述三相全波整流探伤机系统灵敏度校验方法?
7. 简述磁悬液污染情况检查方法?
8. 简述水磁悬液润湿性检查方法?
9. 简述交流电流探伤机系统灵敏度校验方法?

4. 计算题
(三)、检测技术
1. 工件的长度为500毫米，直径25毫米，放在5匝线圈中磁化，利用NI＝ 公式，则磁化电流值是： (1)
(1) 600安 (2) 450安
(3) 2250安 (4) 2000安
2. 工件的长度为250毫米，直径25毫米，放在5匝线圈中磁化，利用NI＝ 公式，则磁化电流值是： (2)
(1) 500安 (2) 900安
(3) 4500安 (4) 9000安

3. 检测直径40毫米、长2000毫米的圆钢棒的开口性缺陷，其材料矫顽力Hc≥1kA/m、剩磁Br≥0.8T。用通电法进行周向磁化时，电流取值范围为多少合适? (3)
(1) 480～800安 (2) 1200～1800安
(3) 1200～1800安 (4) 800～1200安
