区文件影像裁剪
（作者：JCP）
1、进入MAPGIS主界面→“图形处理”→“输入编辑”。

2、在“输入编辑中”将所要裁剪的MSI影像文件打开。

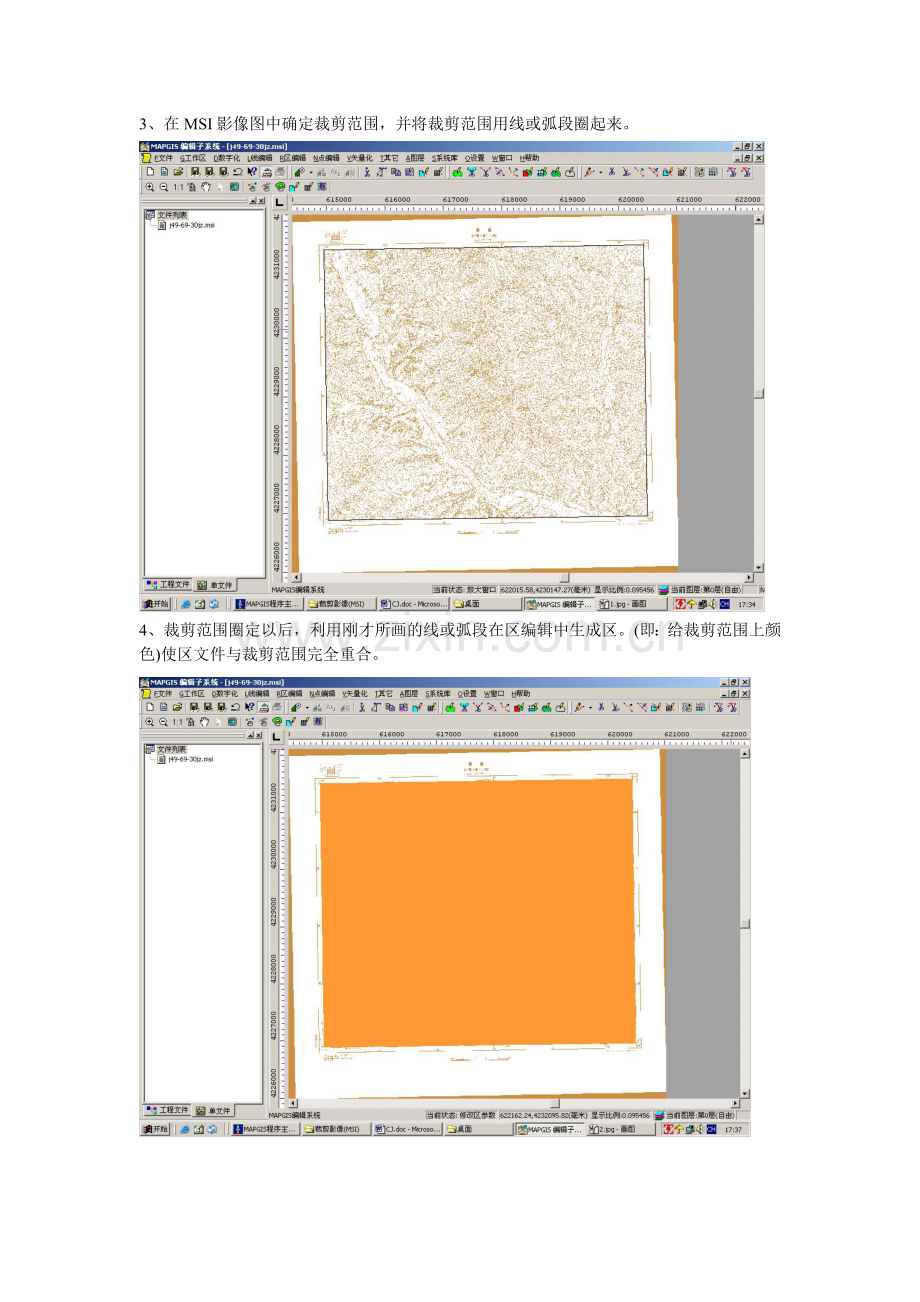

3、在MSI影像图中确定裁剪范围，并将裁剪范围用线或弧段圈起来。

4、裁剪范围圈定以后，利用刚才所画的线或弧段在区编辑中生成区。(即：给裁剪范围上颜色)使区文件与裁剪范围完全重合。

5、区文件做好后，保存该区文件并退出“输入编辑”。然后再次进入MAPGIS主界面→
“图象处理”→“镶嵌配准”。

6、在“镶嵌配准”中打开所要裁剪的MSI影像文件。

(如：下图为在“镶嵌配准”中打开的所要裁剪的MSI影像文件。)

7、在主菜单“镶嵌融合”中打开“参照区文件”(即我们前面在“输入编辑”中所做的区文件)。

打开“参照区文件”后进入此界面(如下图)

8、在主菜单“辅助工具”中选择“区文件影像裁剪”。

9、在（如下图）右面窗口中区文件的任意位置单击鼠标左键，系统就会提示“是否利用该区进行影像裁剪”。鼠标左键单击“是”。
在此区文件中任意位置单击鼠标左键，系统就会弹出此对话框

10、然后系统会弹出(如下窗口)：给裁剪后的影像文件选择路径及另起文件名，单击
“保存”。系统就会自动裁剪该文件。

11、待裁剪完毕后，退出“镶嵌配准”→再次进入“输入编辑”，将裁剪后的新影像文件打开。(如：下图为裁剪后新的影像文件。)
