手持GPS平面坐标的导入

华东有色地质勘查局 苏昆

在日常工作中我们常常需要将设计的平面坐标导入到手持GPS中，由于涉及到三参数的转换，以往我们都是使用（COORD Global Manage）软件进行转换来完成，那么有没有其他的方法呢？下面本人采用Gloal Mapper软件来实现将设计的多个北京54的3度带投影坐标导入，其具体流程如下：
1、首先将需要导入的数据用以下格式作为“.txt”保存（这里必须为y值加上带号，否则会出现错误）：
点号 y x h
17/2 40376885.1 3508745.5 50.667
18/2 40376901.8 3508735.3 49.796
…… ……
19/4 40376524.7 3507959.9 50.843
2、用Global Mapper打开数据，选择“数据.txt”，如图-1所示。

图-1
3、然后在设置界面中对“导入类型”、“坐标格式”、“数值分栏”等依次进行选择，如图-2所示。

图-2

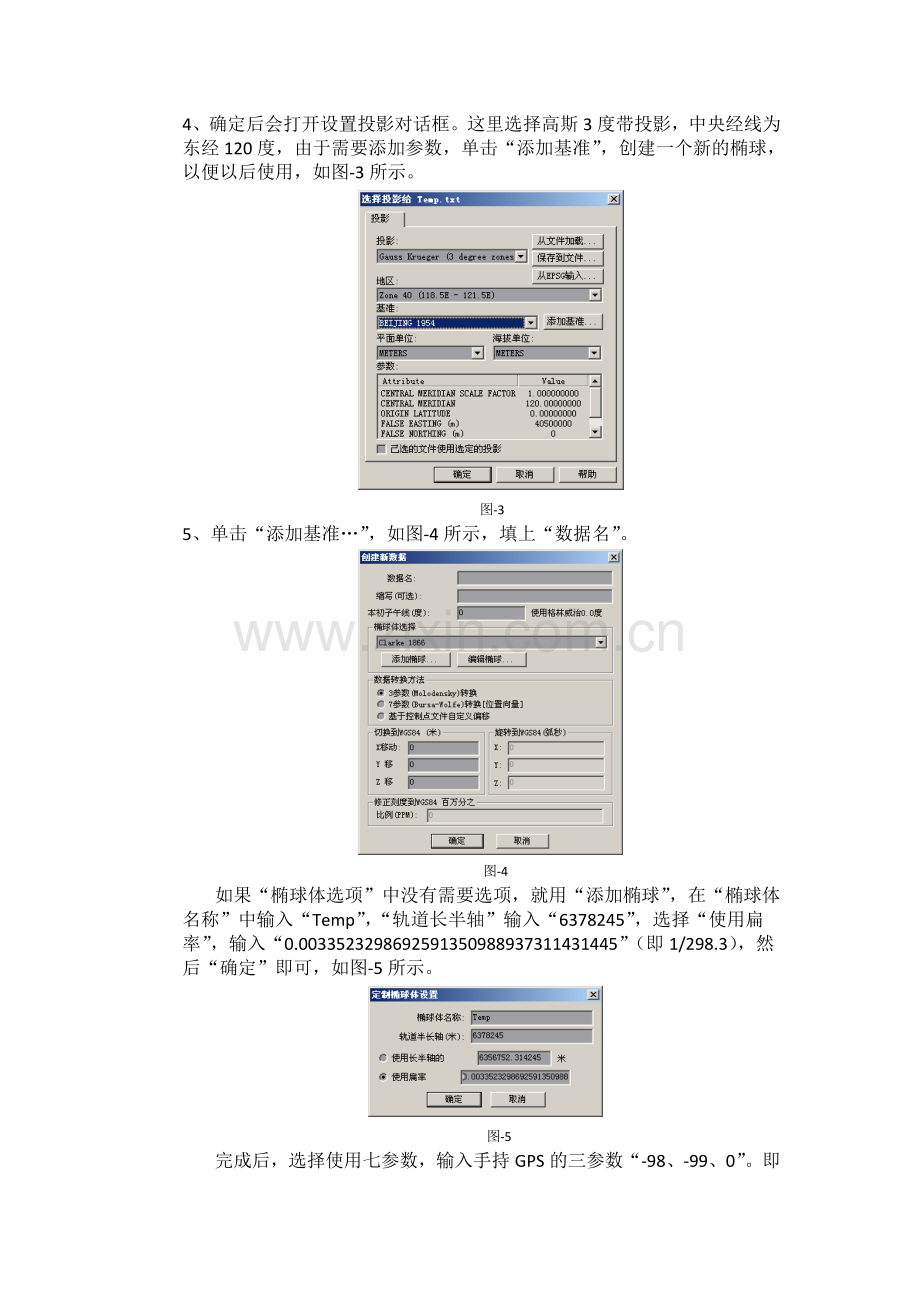

4、确定后会打开设置投影对话框。这里选择高斯3度带投影，中央经线为东经120度，由于需要添加参数，单击“添加基准”，创建一个新的椭球，以便以后使用，如图-3所示。

图-3
5、单击“添加基准…”，如图-4所示，填上“数据名”。

图-4
如果“椭球体选项”中没有需要选项，就用“添加椭球”，在“椭球体名称”中输入“Temp”，“轨道长半轴”输入“6378245”，选择“使用扁率”，输入“0.0033523298692591350988937311431445”（即1/298.3），然后“确定”即可，如图-5所示。

图-5
完成后，选择使用七参数，输入手持GPS的三参数“-98、-99、0”。即可将点坐标导入，如图-6所示。

图-6
确定后即可显示导入的数据，如果有错误，右下角的数据范围会提示超限，如图-7所示。

图-7
6、更改投影，选择“工具/设置”，选择投影为经纬度，基准为WGS84，如图-8所示。

图-8
应用确定后，“文件”输出“输出矢量格式”，选择GPX交换文件格式，输入文件名并保存，如图-9所示。

图-9
7、打开Mapsource软件，如图-10所示。

图-10
在“编辑/首选项”中进行设置，“网格”为“用户定义的网格”，“基准”为“用户定义的基准”，如图-11所示。

图-11
依次输入相应的参数，如图-12、图-13所示。

图-12 图-13
读入数据，即得到导入的点数据，如图-14所示。

图-14
在手持GPS中输入参数“Δx=-98，Δy=-99，Δz=0”，以及中央经线120°E，就得到导入的数据。

注：
1、本文使用的软件为Global Mapper14、MapSource6.5；
2、文中所使用的数据及其参数均为实验数据，请勿用于实践生产。
