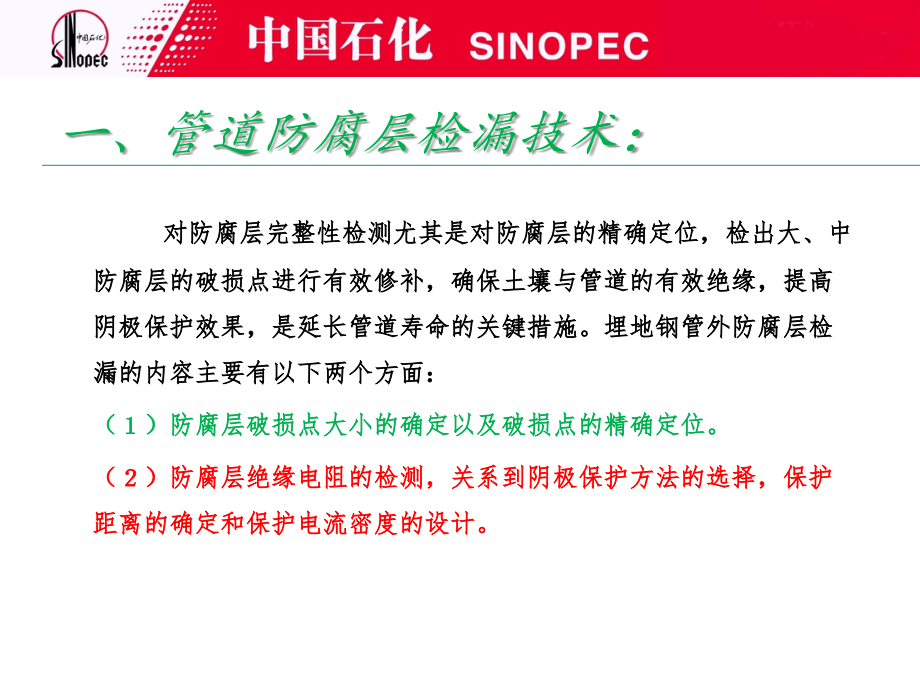

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电火花测漏仪(课件)1概要,一、管道防腐层检漏技术：,对防腐层完整性检测尤其是对防腐层的精确定位，检出大、中防腐层的破损点进行有效修补，确保土壤与管道的有效绝缘，提高阴极保护效果，是延长管道寿命的关键措施。埋地钢管外防腐层检漏的内容主要有以下两个方面：,（）防腐层破损点大小的确定以及破损点的精确定位,。,（）防腐层绝缘电阻的检测，关系到阴极保护方法的选择，保护距离的确定和保护电流密度的设计。,一、管道防腐层检漏技术：,防腐层针孔与破损的概念：,管道防腐层针孔亦称防腐层漏点、防腐层破损点、防腐层腐蚀点，其数量的多少与面积的大小是管道防腐预制厂及管道施工部门重要的质量指标，对于管道运行企业关系到管道运行中后期泄漏点的精确定位，关系到管道的使用寿命,。,一、管道防腐层检漏技术：,、,管,道防腐层缺陷检测法：,标准管,/地（P/S）电位测试,密间隔电位测试技术（CIPS）,直流电位梯度法（DCVG）,多频管中电流衰减测试法,电压差法检测技术,电火花检测,法,一、管道防腐层检漏技术：,标准管,/,地（,P/S,）电位测试,利用数字万用表与,Cu/CuSO4,（参比电极）通过测试桩测试施加有阴极保护管道的保护电位，通过电位的分布间接评定涂层的质量状况。常用的有近参比法、地表参比法与远参比法。,一、管道防腐层检漏技术：,标准管,/,地（,P/S,）电位测试,一、管道防腐层检漏技术：,密间隔电位测试技术（,CIPS,）,密间,隔,电位（有时也称为近间距电位测试）检测技术是当今尖端的检测技术之一，是一种用来提供管道对地电位与距离关系详细情况的地面检测技术。,代表仪器是加拿大,Cathodic Technology Company生产的Hexcorder CIPS,一、管道防腐层检漏技术：,直流电位梯度法（,DCVG）,当,直流信号,象阴极保护电流一样加到管道上时，在管道防腐层破损裸漏点和土壤之间存在电压梯度。,在接近破损裸漏点部位，电流密度增大，电压梯度增大。,一般地，电压梯度与裸漏面积成正比例关系。直流电压梯度检测技术，就是基于上述原理而建立的。,一、管道防腐层检漏技术：,电压差法检测技术,该检测技术也称电压差法，,在管道与大地之间施加的交变信号,通过管道防腐层的破损点处时会流失到大地土壤中，因而电流密度随着远离破损点的距离而减小，在破损点的上方地表面形成了一个交流电压梯度。检测时，两名操作者脚穿铁钉鞋或手握探针，相距,3-6m，将各自拾取的电压信号通过电缆送接收装置，经滤波放大后，指示检测结果。,一、管道防腐层检漏技术：,管内电流衰减测试法,管内电流检测技术，又称,多频管中电流法,（又称电流衰减法）。是采用等效电流原理，评价防腐层绝缘电阻。,检测时由发射机向管道发射某一,频率的信号电流,，电流流经管道时，在管道周围产生相应的磁场；当管道外防腐层完好时，随着管道的延伸，电流较平衡，无电流流失现象或流失较少，其在管道周围产生的磁场比较稳定；当管道外防腐涂层破损或老化时，在破损处就会有电流流失现象，随着管道的延伸，其在管道周围磁场的强度就会减弱。,一、管道防腐层检漏技术：,1、电火花检漏仪简介,电火花检漏仪亦称为针孔检测仪，它是用来检测油气管道、电缆、搪瓷、金属储罐、船体等金属表面防腐涂层施工的针孔缺陷以及老化腐蚀所形成的微孔、气隙点。它已成为石油工程建设质量检验评定的专业工具之一，这类仪器的工作原理基本相同，只是在内部线路、外形、可靠性等方面不尽相同。根据目前防腐蚀涂层的规范和要求，这类仪器的研制逐渐趋向交直流两用；高压输出连续可调；电压显示为数显；适用防腐蚀层以及输出高压范围更宽，并实现针孔漏点的计数、打标新功能,二、电火花检漏仪原理：,二、电火花检漏仪原理：,2、,电,火花检测原理：,当电火花检漏仪的高压探头贴近管道移动时，遇到防腐层的破损处，高压将此处的气隙击穿，产生电火花，火花放电瞬间，脉冲变压器原边电流瞬间增大。此电流使报警采样线路产生一负脉冲，触发单稳延时电路，再经驱动开关使音频振荡器起掁，扬声器即发出报警音响,二、电火花检漏仪原理：,1,、,电,火花检漏仪的结构：,（图片）,电火花检漏仪分为三个部分：,主机,：电源、高压脉冲发生器和报警系统,高压枪：内装倍压整流元件，是主机和探头的连接件,探头附件：探头分为弹簧式、铜刷式和导电橡胶三种,三、电火花检漏仪结构组成：,1、电火花检漏仪的结构：,三、电火花检漏仪结构组成,：,2、,电,火花检漏仪的,性能指标：,测量范围：,A,型：,0.03-3.50mm,（,环氧煤沥青）,输出电压：,A,型：,0.50-15.0KV,机内直流电压：,12V,、,8V,等,直流功耗,5W,等,三、电火花检漏仪结构组成：,1、电火花检漏仪,操作：,1.检测时将高压枪的接地线接到被测管道防腐层的导电体上,；,2.打开电源开关,；,3.戴上高压手套，按住高压枪按钮，仪器显示输出电压,；,四、电火花检漏仪操作及注意事项,1、电火花检漏仪,操作：,4.调节旋钮，根据防腐层的厚度选择合适的电压，也可根据各行业提供的检测标准自行选择电压,；,5.调节增益旋钮，使显示器的输出电压与测试该管道涂层厚度的电压检测标准相一致,；,6.将毛刷探极在被测管线上移动，若看到火花并有声光报警，此处即为防腐层针孔。,四、电火花检漏仪操作及注意事项,2,检,漏电压根据下列公式确定：,当Tc1mm时：,当Tc1mm时:,式中：,V-检漏电压,V;Tc-防腐层厚度,mm。,四、电火花检漏仪操作及注意事项,3、电火花检漏仪的使用：,接地线良好接地,应将输出电压调整至规定的检漏电压,检漏前应对仪器试验，保证仪器性能良好,对被测管道将探头缓慢移动,四、电火花检漏仪操作及注意事项,4、注意事项,、检测过程中，检测人员应戴上绝缘手套，任何人不得接触探极和被测物体，以防触电和击伤。,、用弹簧探极检漏时，探极不能拉伸过长，防止失去弹性。,、野外使用时，仪器内的高能蓄电池的电压不得低于,8.0V，否则应停止使用，立即充电，不致因过放电而损坏电池。,、被测防护层表面应保持干燥，如表面沾有导电尘，要用清水冲浄并干燥后进行检测。,四、电火花检漏仪操作及注意事项,谢谢！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
