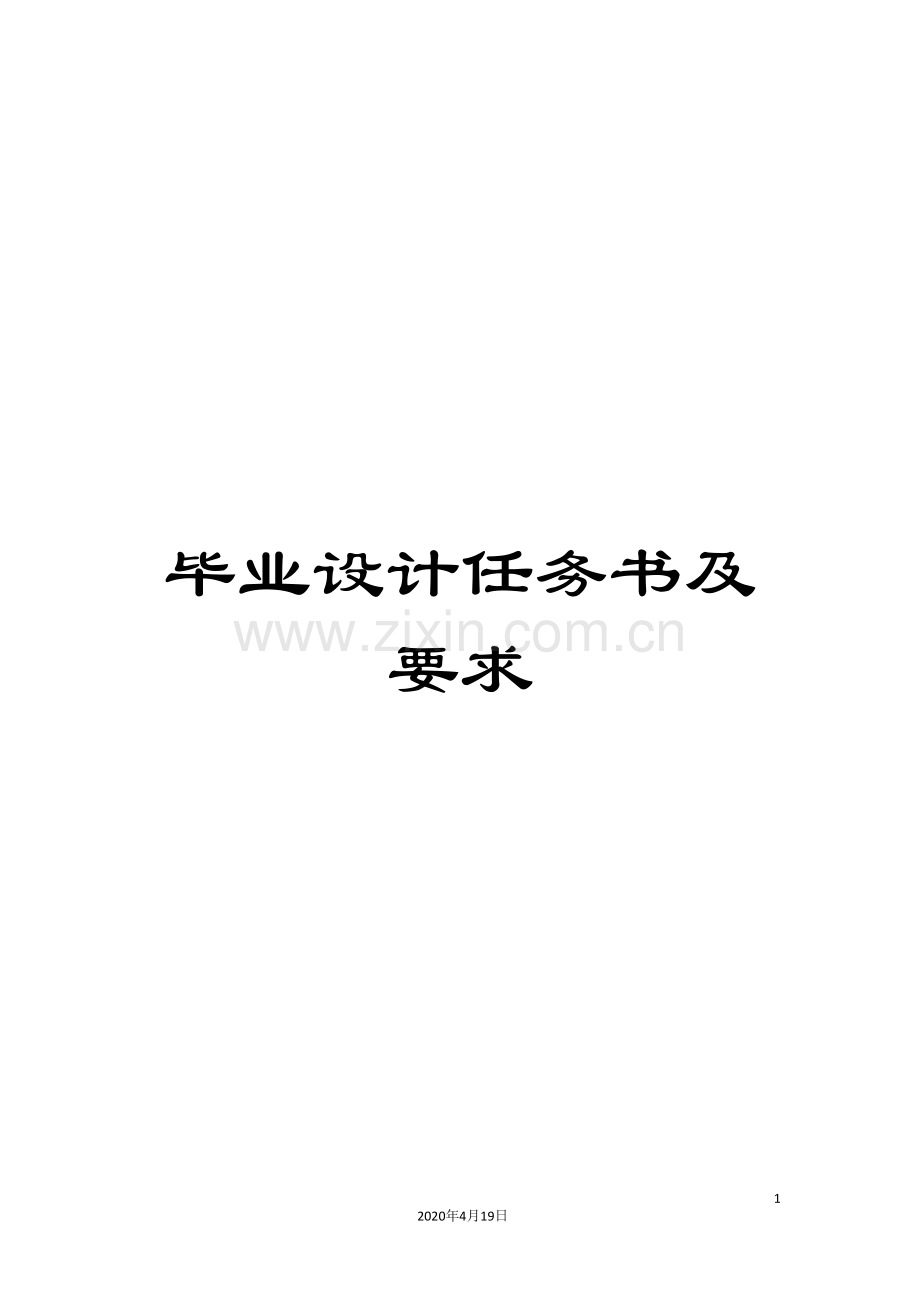

毕业设计任务书及要求

15
2020年4月19日
文档仅供参考

本科生毕业设计

任务书

中国矿业大学建筑工程学院

指导教师：
吕恒林 周淑春 尹世平 张营营
-1-2

一、毕业设计的目的
毕业设计是本科培养计划的最后一个教学环节，经过毕业设计培养学生综合运用所学的基础理论和专业知识，分析和解决实际工程技术问题的能力；使学生熟悉设计全过程，掌握设计方法和设计技能。
具体要求是：
1．培养学生综合运用所学的基础理论和专业知识，解决实际工程技术问题的能力；
2．培养学生独立工作能力，要求学生对建筑物设计树立整体概念。对一般常见结构能独立进行计算、设计和绘制施工图；
3．培养学生进行调查研究，收集资料以及使用各种设计规范、手册和技术标准的能力。
二、毕业设计的内容
设计基本内容：建筑设计、结构设计、翻译和专题（选作）四个方面。
本次毕业设计的结构形式可为钢筋混凝土结构（框架、框剪、剪力墙）或钢结构，每人一题。毕业设计结合工程实际主要为以下几种类型：教学楼、办公楼、综合楼、商务楼，层数一般为5~8层，多层建筑面积约5000～7000m2，高层和小高层不限。毕业设计包括建筑设计和结构设计两部分，其设计工作量比例约3：7左右。
1．建筑设计：主要是根据建筑功能的要求，进行建筑物的平面、立面和剖面设计，并绘制相应的建筑施工图。包括方案选择分析、建筑平面、立面、剖面和有关构造设计，并绘制主要的建筑施工图，使学生能初步了解建筑设计的原理、方法和步骤，初步掌握有关的建筑构造设计和节点处理，熟悉建筑施工图的绘制方法；
2．结构设计：根据确定的建筑设计图纸，进行结构方案的选择分析，结构平面的布置，选择结构材料及其强度级别，确定结构构件截面尺寸，独立进行一定数量的结构构件内力分析及截面承载能力计算与设计。在此基础上，绘制主要结构施工图，分别完成基础平面布置图、结构平面布置图、框架配筋图、楼梯配筋图等主要结构设计施工图，并编制毕业设计说明书，使学生初步掌握地震区建筑物的结构布置，内力计算、截面设计以及节点构造处理方法。
3．设计说明书和施工图：毕业设计结束时，每个学生应提交设计说明书和有关施工图纸。设计说明书和施工图是评定学生毕业设计质量和成绩的主要依据之一。学生必须认真编写、整理计算书和按制图标准绘制施工图。
建筑部分说明，应有工程概况简介、方案选择分析以及建筑平面、立面、剖面和构造设计、节点处理的说明。
结构部分计算书应有结构方案比较、结构布置、荷载计算、内力计算和组合，构件及节点设计、地基基础设计与计算。
施工图纸应达到施工图深度。施工图应包括建筑图4~5张左右（平面2、立面、剖面等），结构图4~5张（基础平图、结构布置、主要构件和节点详图）。图纸应按建筑制图标准要求绘制。图纸标签、签名填写齐全。图纸上附有必要的说明、材料表，图面文字采用仿宋体书写、尺寸齐全，图面密度以70%为好。
各题目应有毕业设计任务书，其内容包括题目、要求、设计任务、进度安排和参考书目等。
4．学生可在教师指导下，按照毕业设计大纲的基本内容和要求由学生独立选题和研究。
5．计算机方面的要求：学生在进行毕业设计中，须用AUTOCAD绘制建筑施工图；同时应掌握一种结构计算与绘图软件，对结构进行计算，并绘制结构施工图。
6.英文论文翻译（3000字）
要求近三年出版的英文文献，翻译后的中文不少于3000字。内容由教师指定。
7．专题（选作）
鼓励学生针对毕业设计中的有关问题，或对土木工程建设中的感兴趣的有关问题进行深入研究探讨，作为毕业设计的专题内容。
三、毕业设计要求
为适应结构设计发展的需要，强化学生的动手能力，提高学生应用计算机的能力，本次毕业设计图纸要求部分计算机绘制、部分手绘（1张），结构计算以手算为主、计算机为辅的设计方法。要求学生熟练使用计算机辅助设计软件包AUTOCAD绘制建筑、结构施工图；
经过毕业设计，学生应提交满足毕业设计大纲深度、质量要求的设计文件。包括以下图纸：
1、建筑施工图：
1）建筑首层平面图；
2）建筑标准层平面图；
3）建筑正、侧立面图；
4）建筑主要剖面图（剖到楼梯）。
2、结构施工图：
5）结构平面布置图；
6）一榀框架梁柱配筋图；
7）标准层现浇板配筋图；
8）基础平面布置图及基础配筋详图；
9）楼梯结构详图。
另外还要提交一份完整的毕业设计说明书。内容包括设计依据、设计要求、建筑设计及说明、结构布置依据、结构荷载计算、使用程序简介、计算结果及其分析。说明书应能反映毕业设计的全部过程和相关数据，具有条理性，内容不宜过简也不宜过繁，说明书页数宜在80~120页范围内。说明书要求一篇400字以上中文摘要，并译成英文。说明书中文参考文献不低于20篇，英文参考文献不低于5篇。
说明书要求必须有1/3~1/4内容采用手写，其余部分采用计算机输入和打印处理；图纸部分必须有1张采用手工绘制，其余图纸采用AUTOCAD软件绘制并打印；结构计算过程手算电算相结合。
3、毕业设计进度（参考）
具体时间要符合学校、学院和本专业的要求。
1、毕业实习（2周）
进一步搜集毕业设计有关资料，参观设计院及建筑工地等。
2、建筑设计内容：（2周）
熟悉设计要求，搜集有关资料，进行建筑设计、建筑方案选择、绘制建筑平面、立面、剖面图，并编写建筑设计说明书。
3、结构初步设计（1~1.5周）
进行结构平面布置、结构立面布置、结构构件选择，进行荷载计算。
4、楼盖设计（1周）
5、结构分析计算阶段（3周）
进行框架结构变形验算、内力分析、内力组合、构件截面设计。
6、基础设计、楼梯设计、绘制结构施工图（2周）
7、英文翻译以及或者专题设计等、图纸的最终修改、说明书的最终修改定稿。（1周）
8、打印、整理毕业设计说明书（1周）
9、评阅、批改毕业设计（1周）
10、毕业答辩（0.5周）
4、毕业设计纪律要求
1．必须按照正常上课的时间要求进行毕业设计，每周保证设计时间不少于40小时，不能无故缺席和迟到早退，离校必须向指导教师和学校请假。如无故缺席，按学生手册进行处理，累计超过三分之一总学时，取消毕业设计资格。
2．学生应在规定的时间内认真独立地完成毕业设计，不准抄袭，不得无故拖延进度。
3．毕业设计应在指定教室进行，除上机时间外，不得在其它场所进行。
4．设计教室内要保持安静、不准在设计室内高声喧哗打闹，不准打扑克下棋、放音乐，以免影响她人设计。
5．设计教室内应保证用电安全。
5、主要参考资料
（所有设计依据规范必须为现行最新规范）
各种现行国家建筑、结构设计规范：
1. 《建筑结构荷载规范》（GB50009－ ）
2. 《混凝土结构设计规范》（GB50010－ ）
3. 《建筑工程抗震设防分类标准》（GB50223- ）
4. 《建筑抗震设计规范》(GB50011- )
5. 《高层建筑结构技术规程》（JGJ 3－ ）（ ）
6. 《冷弯薄壁型钢结构技术规范》(GB 50018— )
7. 《建筑钢结构焊接技术规程》（JGJ81- )
8. 《建筑地基基础设计规范》（GB50007－ ）
9. 《建筑结构制图标准》（GB/T 50105— ）
10. 《建筑制图标准》(GB/T50104- )
11. 《建筑结构可靠度设计统一标准》（GB50068－ ）
12. 《高层民用建筑设计防火规范》GB50045-95( 修订版)
13. 《中小学校设计规范》GB50099-

各种现行江苏省建筑、结构设计规范：
1．施工说明 苏J01-
2、平屋面建筑构造 苏J01-
3．楼梯 苏J05-
4．卫生间、洗池 苏J06-
5．地下工程防水做法 苏J02-
6．阳台 苏J04-
7．蒸压轻质加气混凝土(ALC)砌块建筑构造图集苏J04-
8．页岩模数多孔砖(JYM砖)建筑构造图集 苏J05-
9．KP1型承重多孔砖及KM1型非承重砖砌体 苏J9201
10、《建筑结构常见节点图集》 苏G9607
11、《钢筋混凝土雨蓬、挑檐》 苏G04-
参考书：《房屋建筑学》、《结构设计》、《高层结构》、《抗震工程》等。
1． 李廉馄，结构力学(第四版)，高等教育出版社，
2． 国振喜，混凝土结构实用构造手册（第三版），中国建筑工业出版社，
3． 曾昭豪，新编混凝土结构设计手册，中国建筑工业出版社，
4． 钢结构设计手册（上、下册），中国建筑工业出版社，
5． 陈绍蕃，钢结构稳定设计指南（第二版），中国建筑工业出版社，
6． 陈希哲，土力学地基基础（第四版），清华大学，
7． 郭继武，建筑抗震设计（第二版），中国建筑工业出版社，
8． 郭仁俊，高层建筑框架—剪力墙结构设计，中国建筑工业出版社，
9． 沈蒲生，混凝土结构（上、下册），中国建筑工业出版社，
10． 沈蒲生，高等学校土木工程专业毕业设计指导用书—高层建筑结构设计例题，武 汉理工大学出版社，
11． 何斌、陈锦昌等，建筑制图（第5版），高等教育出版社，
12． 西安建筑科技大学，房屋建筑学，中国建筑工业出版社，
7、往届“毕业设计说明书中任务书格式”参考，最终按 执行

中国矿业大学毕业设计任务书
学院 专业年级 学生姓名

任务下达日期： 1 月 6 日

毕业设计日期： 年 1 月 6日至 年 6 月 20 日

毕业设计题目：

毕业设计专题题目：

毕业设计主要内容和要求：
设计要求：（结合自己的设计细化）
结构形式为钢筋混凝土框架结构，建筑面积约为5000—8000m2。设计内容包括建筑设计、结构设计、翻译和专题（选作）等四个方面。
1.建筑设计图：建筑平面图（底层、标准层）、剖面图、立面图；
2.结构技术设计：上部结构设计包括结构平面布置，内力分析、组合，截面配筋等；楼面结构布置；基础平面布置等。
3.结构施工图：结构平面配筋图、框架配筋图（一榀）、基础平面图、楼梯详图（手绘）。
专题要求：
对建筑项目施工过程中质量控制的程序、任务、内容、基本工具等方面进行分析。
其它要求：
翻译一篇与设计或专题内容相关的外文参考文献，中文字数不少于3千字（要求手写），而且附原文。

院长签字： 指导教师签字：

8、毕业设计图签格式（参考，具体根据学院要求）
力学与建筑工程学院毕业设计图签格式

中 国 矿 业 大 学 建 筑 工 程 学 院 本 科 毕 业 设 计
5cm
专业（方向）
土木工程（工业与民用建筑工程）
班级
工建 -1
图纸编号
建施02
设 计 人

图 纸 名 称
第 2 图
共 10图
指导教师

西苑小区3号楼二层平面图
比 例
1：100
评阅教师

日 期
.7

24cm

1、 图签表格长24cm（从左至右依次4 cm，4 cm，8cm，4 cm，4 cm）,宽5cm(平均行高1 cm,)。
2、 字体采用仿宋字体，高度适合表格。所有字居中。
3、 专业（方向）填写如下：土木工程（建筑工程），土木工程（交通土建工程），土木工程（矿山建设与城市地下工程），建筑学，建筑环境与设备工程，工程管理。
