影碟机原理与维修期末检测试卷
一、填空题：（每空2分，共30分）
1、激光影碟机的发展史是由LD、（ ）、（ ）、（ ）到高清DVD。由LD的模拟音视频信号处理发展到CD的数字音频信号处理，再到VCD的（ ）数字音视频信号处理且清晰度为（ ）线水平，然后发展到DVD的（ ）数字音视频信号处理且清晰度高达（ ）线水平，高清DVD能够达到720线的水平。
2、数字信号具有很大的优势，模拟信号数字化要经过（ ）、（ ）、（ ）、A/D转换、D/A转换这几个过程。
3、VCD机机芯故障以（ ）故障居多，其次是机械传动部分及各种（ ）和电机等，电路故障较少，检修时应根据VCD机各工作步骤是否正常来查找故障点，根据检测关键点（ ）、波形及屏幕显示来综合分析和判断故障。
4、DVD影碟机是数字家用电器，其故障分析和检修方法与VCD影碟机相似，但与传统模拟家用电器不同。 DVD影碟机的检修方法除了常规的（ ）、（ ）、电流检测法外，还多采用关键部位波形测试法，信号的频率测试法。
二、选择题：（5×7=35分）

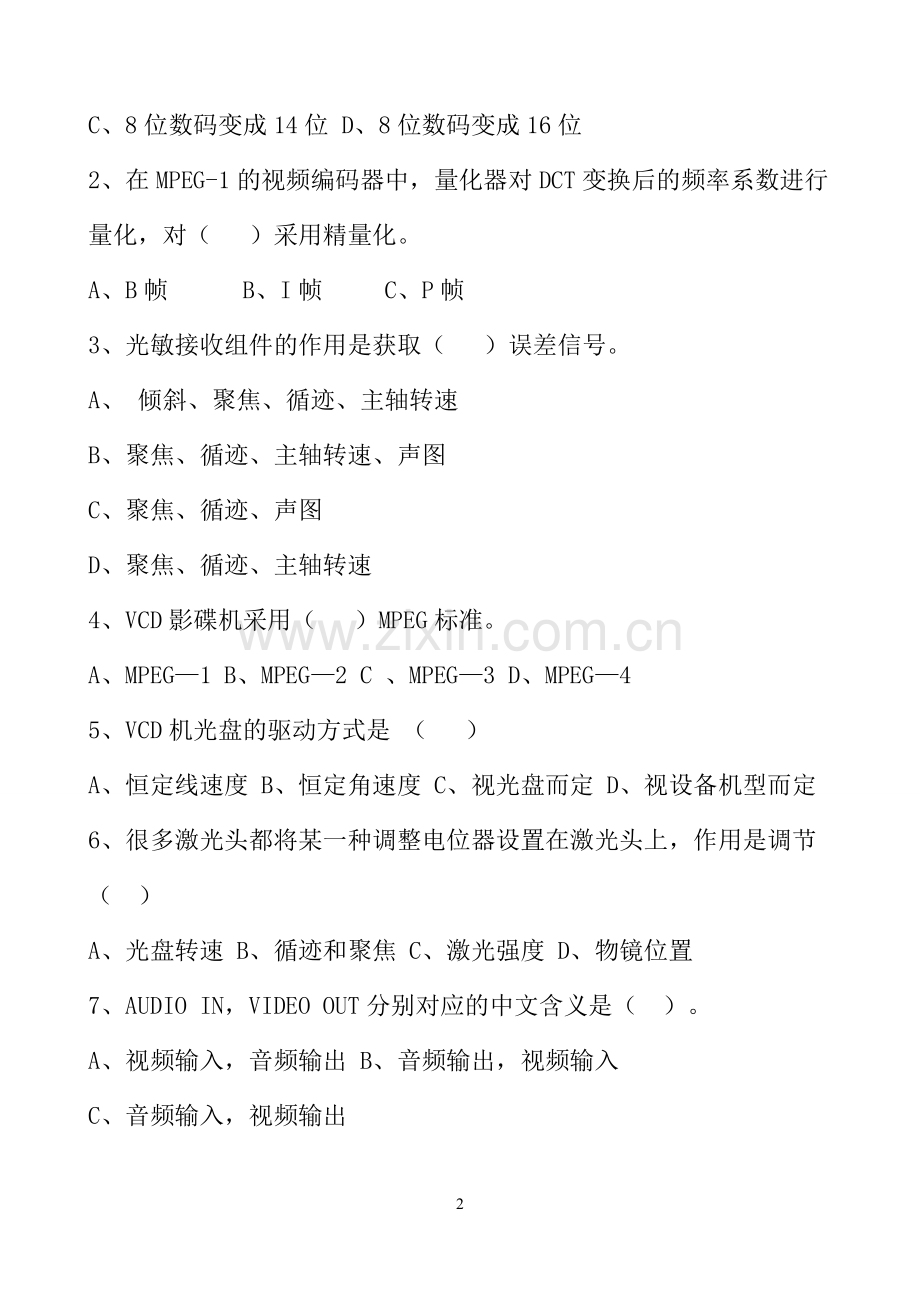

1、EFM调制是将（ ）
A、16位数码变成8位 B、16位数码变成14位
C、8位数码变成14位 D、8位数码变成16位
2、在MPEG-1的视频编码器中，量化器对DCT变换后的频率系数进行量化，对（ ）采用精量化。
A、B帧 B、I帧 C、P帧
3、光敏接收组件的作用是获取（ ）误差信号。
A、 倾斜、聚焦、循迹、主轴转速
B、聚焦、循迹、主轴转速、声图
C、聚焦、循迹、声图
D、聚焦、循迹、主轴转速
4、VCD影碟机采用（ ）MPEG标准。
A、MPEG—1 B、MPEG—2 C 、MPEG—3 D、MPEG—4
5、VCD机光盘的驱动方式是 （ ）
A、恒定线速度 B、恒定角速度 C、视光盘而定 D、视设备机型而定
6、很多激光头都将某一种调整电位器设置在激光头上，作用是调节（ ）
A、光盘转速 B、循迹和聚焦 C、激光强度 D、物镜位置
7、AUDIO IN，VIDEO OUT分别对应的中文含义是（ ）。
A、视频输入，音频输出 B、音频输出，视频输入
C、音频输入，视频输出

三、简答题：（35分）
1、如何检修影碟机操作显示电路？（11分）

2、怎么样检修VCD机不能进入工作状态故障？（12分）

3、试述判别系统控制电路故障的的基本方法（12分）

参考答案
一、填空题：（每一空2分，共30分）
1． 激光影碟机的发展史是由LD、（CD）、（VCD）、（DVD）到高清DVD。由LD的模拟音视频信号处理发展到CD的数字音频信号处理，再到VCD的（MPEG1）数字音视频信号处理且清晰度为（250）线水平，然后发展到DVD的（MPEG2）数字音视频信号处理且清晰度高达（500）线水平，高清DVD能够达到720线的水平。
2． 数字信号具有很大的优势，模拟信号数字化要经过（采样）、（量化）、（编码）、A/D转换、D/A转换这几个过程。
3． VCD机机芯故障以（激光头）故障居多，其次是机械传动部分及各种（开关）和电机等，电路故障较少，检修时应根据VCD机各工作步骤是否正常来查找故障点，根据检测关键点（电压）、波形及屏幕显示来综合分析和判断故障。
4． DVD影碟机是数字家用电器，其故障分析和检修方法与VCD影碟机相似，但与传统模拟家用电器不同。 DVD影碟机的检修方法除了常规的（电压）、（电阻）、电流检测法外，还多采用关键部位波形测试法，信号的频率测试法
二、选择题：（5×7=35分）
1、EFM调制是将（C ）
A、16位数码变成8位 B、16位数码变成14位
C、8位数码变成14位 D、8位数码变成16位
2、在MPEG-1的视频编码器中，量化器对DCT变换后的频率系数进行量化，对（B ）采用精量化。
A、B帧 B、I帧 C、P帧
3、光敏接收组件的作用是获取（B ）误差信号。
A、 倾斜、聚焦、循迹、主轴转速
B、聚焦、循迹、主轴转速、声图
C、聚焦、循迹、声图
D、聚焦、循迹、主轴转速
4、VCD影碟机采用（ A）MPEG标准。
A、MPEG—1 B、MPEG—2 C 、MPEG—3 D、MPEG—4
5、VCD机光盘的驱动方式是 （A ）
A、恒定线速度 B、恒定角速度 C、视光盘而定 D、视设备机型而定
6、很多激光头都将某一种调整电位器设置在激光头上，作用是调节（C ）
A、光盘转速 B、循迹和聚焦 C、激光强度 D、物镜位置
7、AUDIO IN，VIDEO OUT分别对应的中文含义是（ C）。
A、视频输入，音频输出 B、音频输出，视频输入
C、音频输入，视频输出

三、简答题：（35分）
1、如何检修影碟机操作显示电路？（11分）
（1）观察和判别故障。观察液晶显示屏，如显示不正常，应查液晶显示屏的引脚信号及灯丝电压。电源供电失常，连接插件不良是常见的故障。
（2）由操作按键看输出信号。操作按键应有信号送往主电路板，如果没有，某些按键失常是常见故障。
（3）操作遥控，应有信号送往主电路板，如果没有信号，操作显示CPU损坏，应当更换。
2、怎么样检VCD机不能进入工作状态故障？（12分）
（1）接上电源，打开电源开关，看VCD机前面板的显示情况。
（2）如果VCD机前面板无显示，则表明操作显示电路没有进入工作状态。应查来自电路板及电源板的V、-25V、及交流3V显示屏灯丝供电。如供电失常，应查电源电路；如供电正常，则应查操作显示微处理器。
（3）如果VCD机有显示，可操作OPEN/CLOSE键，查看光盘托架能否自动伸出仓门。如光盘托架无动作，要听有无电机旋转的声音。如有声音，则说明电机动作，应查光盘托架及其传动机构，并观察皮带是否脱落，齿轮有无卡死等情况。如电机不动作，应查装卸光盘驱动电机的集成电路是否损坏。
3、试述判别系统控制电路故障的的基本方法（12分）
（1）打开电源，观察显示屏的显示状态，如果显示不正常，有可能是菜单系统控制电路有故障。
（2）操作进出光盘托盘架键，看装卸光盘是否正常，如无动作，不能正常装卸光盘，也表明系统控制电路有故障。
（3）如操作功能失常，则需要对系统控制电路进行检测。查电源供电，查各电路板之间的插件是否良好，查系统控制微处理器的各种接口及信号。
（4）如果外部电路、供电和外部输入信号都正常，微处理器无控制信号输出，则微处理器有故障，应当更换。

试题答案：

一、填空题：（每一空2分，共30分）
1．CD、VCD、DVD、MPEG1、250、MPEG2、500
2．采样、量化、编码
3．激光头、开关、电压
4．电压、电阻
二、选择题：（5×7=35分）
1、C 2、B 3、B 4、 A 5、A 6、C 7、C
三、简答题：（35分）
1、如何检修影碟机操作显示电路？（11分）
（1）观察和判别故障。观察液晶显示屏，如显示不正常，应查液晶显示屏的引脚信号及灯丝电压。电源供电失常，连接插件不良是常见的故障。
（2）由操作按键看输出信号。操作按键应有信号送往主电路板，如果没有，某些按键失常是常见故障。
（3）操作遥控，应有信号送往主电路板，如果没有信号，操作显示CPU损坏，应当更换。
2、怎么样检VCD机不能进入工作状态故障？（12分）
（1）接上电源，打开电源开关，看VCD机前面板的显示情况。
（2）如果VCD机前面板无显示，则表明操作显示电路没有进入工作状态。应查来自电路板及电源板的V、-25V、及交流3V显示屏灯丝供电。如供电失常，应查电源电路；如供电正常，则应查操作显示微处理器。
（3）如果VCD机有显示，可操作OPEN/CLOSE键，查看光盘托架能否自动伸出仓门。如光盘托架无动作，要听有无电机旋转的声音。如有声音，则说明电机动作，应查光盘托架及其传动机构，并观察皮带是否脱落，齿轮有无卡死等情况。如电机不动作，应查装卸光盘驱动电机的集成电路是否损坏。
3、试述判别系统控制电路故障的的基本方法（12分）
（1）打开电源，观察显示屏的显示状态，如果显示不正常，有可能是菜单系统控制电路有故障。
（2）操作进出光盘托盘架键，看装卸光盘是否正常，如无动作，不能正常装卸光盘，也表明系统控制电路有故障。
（3）如操作功能失常，则需要对系统控制电路进行检测。查电源供电，查各电路板之间的插件是否良好，查系统控制微处理器的各种接口及信号。
（4）如果外部电路、供电和外部输入信号都正常，微处理器无控制信号输出，则微处理器有故障，应当更换。
