路基填料资料.docx

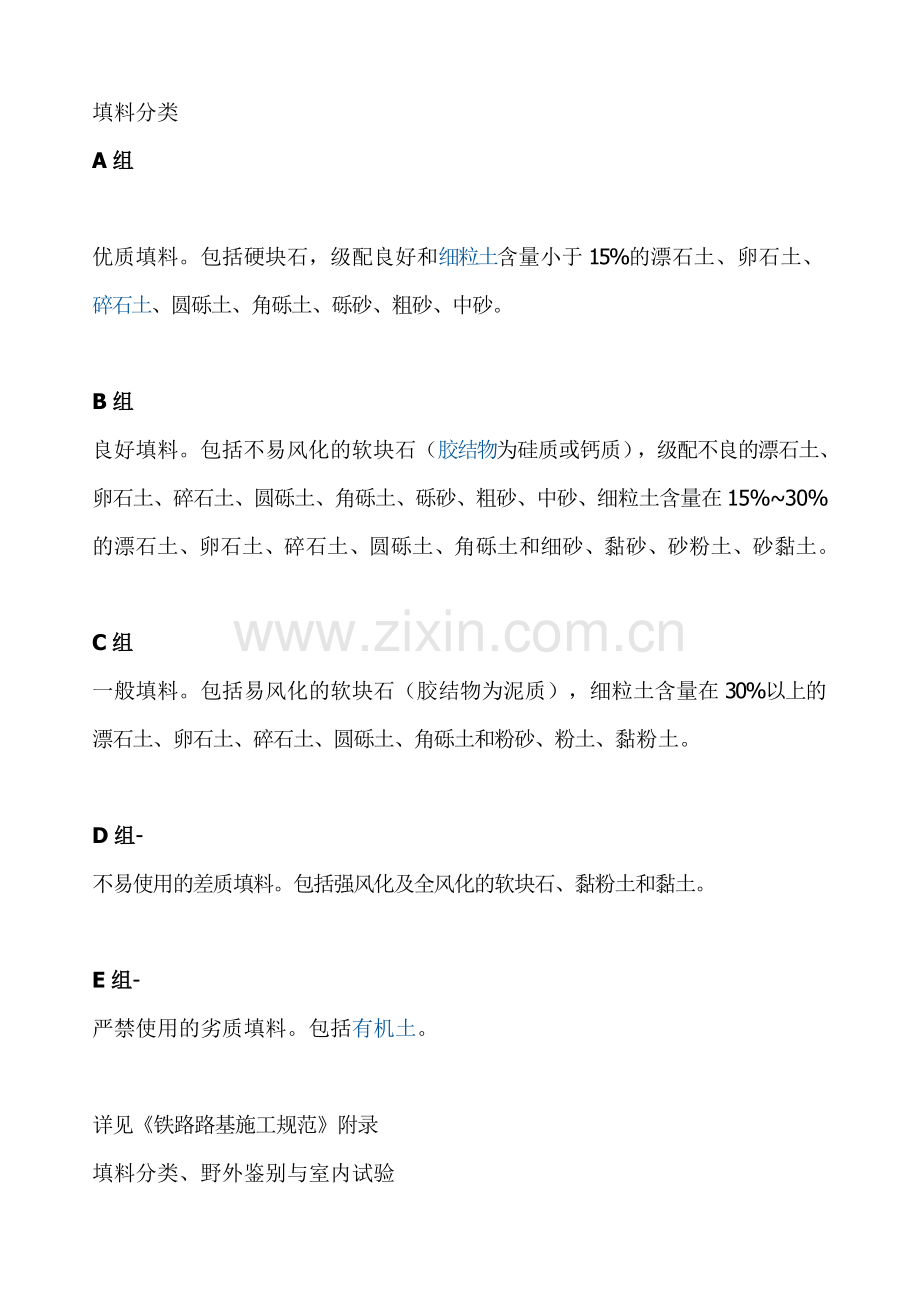

填料分类
A组

优质填料。包括硬块石，级配良好和细粒土含量小于15%的漂石土、卵石土、碎石土、圆砾土、角砾土、砾砂、粗砂、中砂。

B组
良好填料。包括不易风化的软块石（胶结物为硅质或钙质），级配不良的漂石土、卵石土、碎石土、圆砾土、角砾土、砾砂、粗砂、中砂、细粒土含量在15%~30%的漂石土、卵石土、碎石土、圆砾土、角砾土和细砂、黏砂、砂粉土、砂黏土。

C组
一般填料。包括易风化的软块石（胶结物为泥质），细粒土含量在30%以上的漂石土、卵石土、碎石土、圆砾土、角砾土和粉砂、粉土、黏粉土。

D组-
不易使用的差质填料。包括强风化及全风化的软块石、黏粉土和黏土。

E组-
严禁使用的劣质填料。包括有机土。

详见《铁路路基施工规范》附录
填料分类、野外鉴别与室内试验

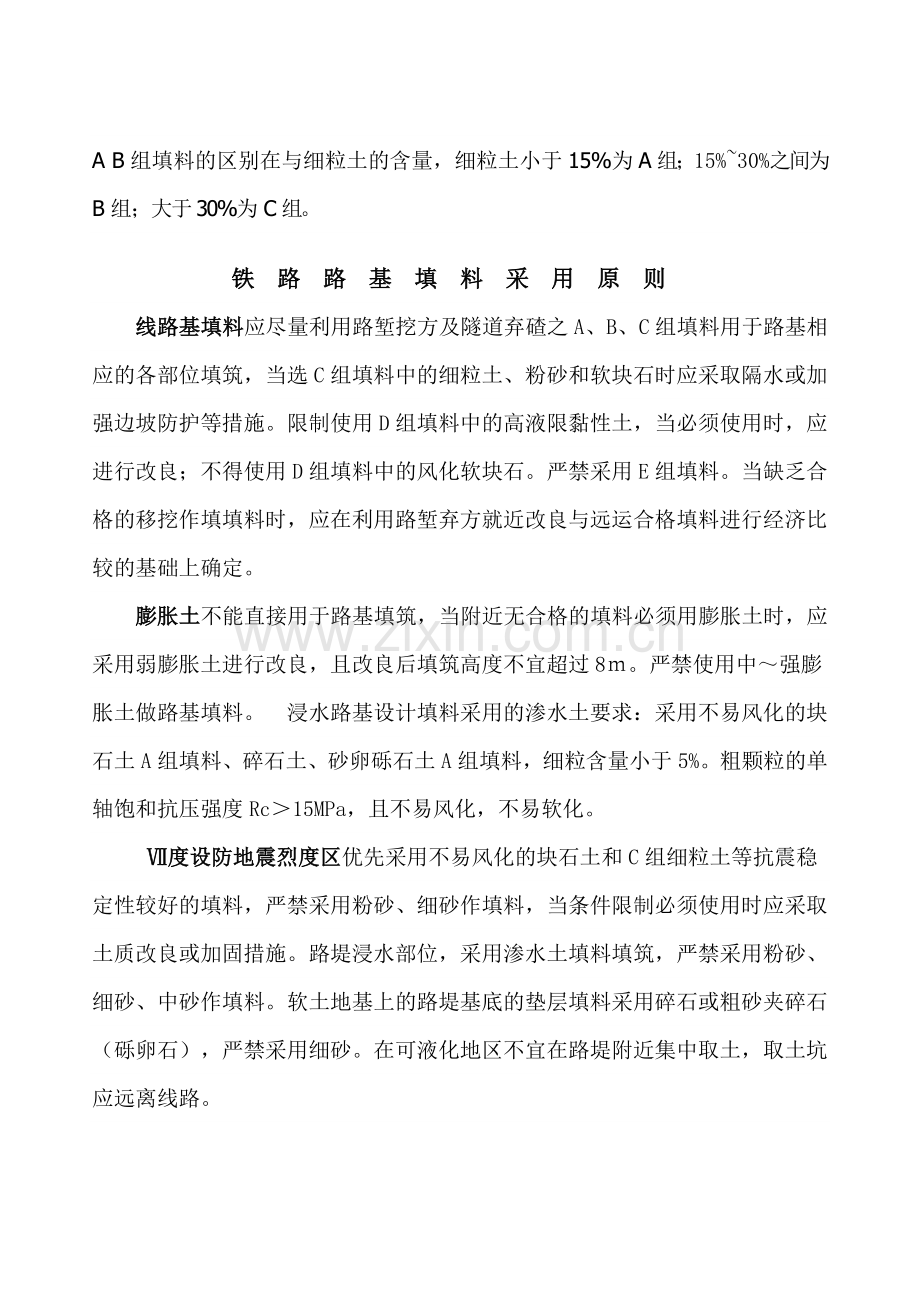

A B组填料的区别在与细粒土的含量，细粒土小于15%为A组；15%~30%之间为B组；大于30%为C 组。
铁路路基填料采用原则
线路基填料应尽量利用路堑挖方及隧道弃碴之A、B、C组填料用于路基相应的各部位填筑，当选C组填料中的细粒土、粉砂和软块石时应采取隔水或加强边坡防护等措施。限制使用D组填料中的高液限黏性土，当必须使用时，应进行改良；不得使用D组填料中的风化软块石。严禁采用E组填料。当缺乏合格的移挖作填填料时，应在利用路堑弃方就近改良与远运合格填料进行经济比较的基础上确定。
膨胀土不能直接用于路基填筑，当附近无合格的填料必须用膨胀土时，应采用弱膨胀土进行改良，且改良后填筑高度不宜超过8ｍ。严禁使用中～强膨胀土做路基填料。 浸水路基设计填料采用的渗水土要求：采用不易风化的块石土A组填料、碎石土、砂卵砾石土A组填料，细粒含量小于5%。粗颗粒的单轴饱和抗压强度Rc＞15MPa，且不易风化，不易软化。
  Ⅶ度设防地震烈度区优先采用不易风化的块石土和C组细粒土等抗震稳定性较好的填料，严禁采用粉砂、细砂作填料，当条件限制必须使用时应采取土质改良或加固措施。路堤浸水部位，采用渗水土填料填筑，严禁采用粉砂、细砂、中砂作填料。软土地基上的路堤基底的垫层填料采用碎石或粗砂夹碎石（砾卵石），严禁采用细砂。在可液化地区不宜在路堤附近集中取土，取土坑应远离线路。

1、 主要填料的改良措施
D组黏性土填料和弱膨胀土的改良措施：掺5～8％生石灰，具体掺入比可据现场试验确定用作基床底层时采用场拌法施工，用作基床以下路堤时采用场拌法或集中路拌法施工。改良土指导性施工技术参数：基床底层室内浸水7天无侧限抗压强度不小于700kPa，浸水饱和72小时无崩解，强度衰减率小于30～40％，现场取样强度不小于450kPa。基床以下路堤改良土指导性施工技术参数可适当降低，室内浸水7天无侧限抗压强度不小于500kPa。现场填筑施工前必须进行工艺性试验，确定各工序工艺参数。第四系更新统网纹状黏土以及灰岩残积层棕红色黏土(膨胀土弃运)，多为D组填料，用作填料时可采用掺入5~8%石灰进行改良；用于基床底层填筑必须采用场拌法施工。
  花岗岩全风化物填料，D组细粒土，应按细粒土类别进行化学改良。用于基床底层时应采用场拌法。对基岩全风化呈土状层，若化验为C组填料，则可直接填筑路堤本体；若为D组填料，则应掺5～8％生石灰改良。对易风化软岩的强风化层和极软岩的强～弱风化层，建议不使用。对易风化软岩的弱～微风化物，必须具备良好的级配并通过工艺性试验方能填筑路堤本体。
硬质岩岩块弃碴以及强风化硬质岩及其因构造和风化影响呈碎块石土状的硬质岩岩块土填料，属A、B组填料，可通过加强施工控制作为基床以下路堤填料分层填筑；作为基床底层填料必须满足级配要求，否则应进行级配改良。基床底层填料的最大粒径不得大于20cm，基床以下路基本体填料的最大粒径不得大于30cm或摊铺厚度的2/3；且块石不应集中，应均匀地分布于填筑层中，应满足级配要求，改良后级配曲线需通过现场试验确定。各类填料现场填筑前,应进行工艺性试验,确定施工参数及检测方法、质量控制标准，以确保施工满足路基填筑要求。

粗粒土填料分组、适用范围与处理措施表
      表一
一级定名
二级定名
填料分组
适用范围与处理措施
类别
名称
说  明
细粒含量
颗粒级配
名称
巨粒土
碎石类土
块
石类
块石土
硬块石土
粒径大于200mm颗粒的质量超过总质量的50%（不易分化，尖棱状为主）

硬块石
A
可用于基床底层及路基本体填筑。但应进行颗粒改良，最大粒径：基床以下不
超过30cm，基床底层不超过20cm，基床表层不超过
15cm。
软块石土
粒径大于200mm颗粒的质量超过总质量的50%（易风化，尖棱状为
主）

Rc＞15MPa的不易风化软块石
A
5＜Rc≤15MPa的不易风化软块石
B
易风化的软块石以及风化呈低液限的
黏性土的软岩极软岩
C
用于非浸水地段基床以下
部分填筑。
风化的软块石
D
改良后用于非浸水地段基
床以下部分填筑：化学改良，掺合料为生石灰，具体应进行现场填筑试验研究。
漂石土

粒径大于200mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的漂石
A
可用于基床底层及路基本体填筑。但应进行级配改善，最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注
意级配的控制。
不良
级配不好的漂石
B
5%-15%

15%-30% ＞30%
良好
级配好的含土漂石
A
良好
级配不好的含土漂石
B

土质漂石
B

土质漂石
C
碎石类
卵石土
粒径大于60mm颗粒的质量超过总质量的50%（浑圆或圆棱状为主）

＜5%
良好
级配好的卵石
A
不良不
级配不好的卵石
B
5%-15%
良好
级配好的含土卵石
A
不良
级配不好的含土卵石
B
15%-30%

土质卵石
B
＞30%

土质卵石
C
可用于基床以下部分填筑，最大粒径小于30cm。
碎石土
粒径大于60mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的碎石
A
可用于基床底层及路基本体填筑。最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注意级配的控制.
不良
级配不好的碎石
B
5%-15%
良好
级配好的含土碎石
A
不良
级配不好的含土碎石
B
15%-30%

土质碎石
B
＞30%

土质碎石
C
可用于基床以下部分填筑，最大粒径小于30cm。

表二
一级定名
二级定名
填料分组
适用范围与处理措施
类别
名称
说  明
细粒含量
颗粒级配
名称
粗粒土

砾石类
粗砾土
粗圆砾土
粒径大于20mm颗粒的质量超过总
质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的粗圆砾
A
可用于基床底层及路基本体填筑。最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注意级配的控制。
良好
级配不好的粗圆砾
B
5%-15%
良好
级配好的含土粗圆砾
A
不良
级配不好的含土粗圆砾
B
15%-30%

土质粗圆砾
B
＞30%

土质粗圆砾
C
可用于基床以下部分填筑，最大粒径小于30cm。
粗角砾土
粒径大于20mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的粗角砾
A
可用于基床底层及路基本体填筑。最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注意级配的控制。
不良
级配不好的粗角砾
B
5%-15%

良好
级配好的含土粗角砾
A
不良
级配不好的含土粗角砾
B
15%-30%

土质粗角砾
B
＞30%

土质粗角砾
C
可用于基床以下部分填筑，最大粒径小于30cm
细砾土
细圆砾土
粒径大于2mm颗粒的质量超过总
质量的50%（浑圆或圆棱状为主）
＜5%
良好
级配好的细圆砾
A
可用于基床底层及路基本体填筑。最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注意级配的控制。
不良
级配不好的细圆砾
B
5%-15%

良好
级配好的含土细圆砾
A
不良
级配不好的含土细圆砾
B
15%-30%

土质细圆砾
B
＞30%

土质细圆砾
C
可用于基床以下部分填筑，最大粒径小于30cm
细角砾土
粒径大于2mm颗粒的质量超过总质量的50%（尖棱状为主）
＜5%
良好
级配好的细角砾
A
可用于基床底层及路基本体填筑。最大粒径：基床以下不超过30cm，基床底层不超过20cm，基床表层不超过15cm。其中B组填料应注意级配的控制。
不良
级配不好的细角砾
B
5%-15%

良好
级配好的含土细角砾
A
不良
级配不好的含土细角砾
B
15%-30%

土质细角砾
B
＞30%

土质细角砾
C
可用于基床以下部分填筑，最大粒径小于30cm
砂类土
砾砂
粒径大于2mm颗粒的质量占总质
量的25%-50%
＜5%
良好
级配好的砾砂
A
可用于基床底层及基床以下部分填筑。其中B组填料应注意颗粒级配的控制。

不良
级配不好的砾砂
B
5%-15%

良好
级配好的含土砾砂
A
不良
级配不好的含土砾砂
B
＞15%

土质砾砂
B
表三
一级定名
二级定名
填料分组
适用范围与处理措施
类别
名称
说明
细粒含量
颗粒级配
名称
粗砾土
砂类土
粗砂
粒径大于0.5mm颗粒的质量超过总
质量的50%

＜5%
良好
级配好的粗砂
A
可用于基床底层及基床以下部分填筑。其中B组填料应注意颗粒级配的控制。
不良
级配不好的粗砂
B
5%-15%

良好
级配好的含土粗砂
A
不良
级配不好的含土粗砂
B
＞15%

土质粗砂
B
中砂
粒径大于0.25mm颗粒的质量超过
总质量的50%
＜5%
良好
级配好的中砂
A
不良
级配不好的中砂
B
5%-15%

良好
级配好的含土中砂
A
不良
级配不好的含土中砂
B
＞15%

土质中砂
B
细砂
粒径大于0.075mm颗粒的质量超过
总质量的85%
＜5%
良好
级配好的细砂
B
用于基床以下部分填筑时应注意颗粒级配。用于基床底层填筑时应掺中粗砂或碎石进行级配改善。
不良
级配不好的细砂
C
5%-15%
/
含土的细砂
C
粉砂
粒径大于0.075mm颗粒的质量超过
总质量的50%
/
/
粉砂
C

注：“粗粒土填料分组、适用范围与处理措施表”中：
1、颗粒级配分为：良好（Cu≥5,并且Cc=1~3），不良（Cu<5,或Cc≠1~3）。 式中：不均匀系数Cu＝d10/d60；曲率系数Cc＝d302/d60×d10=；d10、d30、d60分别为颗粒级配曲线上相应于10%、30%、60%含量的粒径。
2、硬块石的单轴饱和抗压强度Rc＞30MPa,软块石的单轴抗压强度Rc≤30Mpa
3、细粒含量指黏粒（d≤0.075mm）的质量占总质量的百分数。
