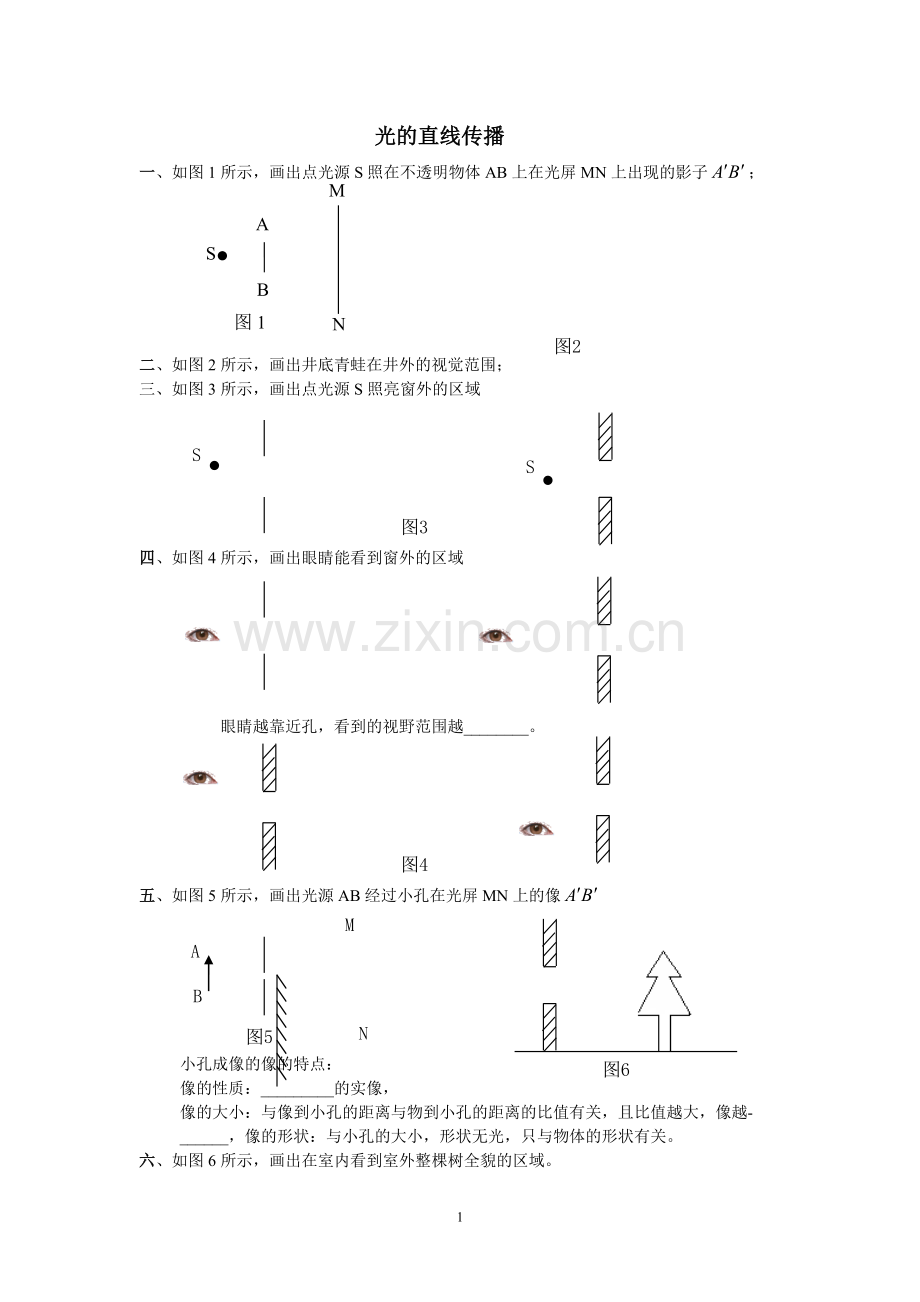

光的直线传播
A
B
M
N
S
一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子；

图1

图2

二、如图2所示，画出井底青蛙在井外的视觉范围；
三、如图3所示，画出点光源S照亮窗外的区域

S

S

图3

四、如图4所示，画出眼睛能看到窗外的区域

眼睛越靠近孔，看到的视野范围越________。

图4

M
五、如图5所示，画出光源AB经过小孔在光屏MN上的像

A

B

图5
N

图6
小孔成像的像的特点：
像的性质：_________的实像，
像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。
六、如图6所示，画出在室内看到室外整棵树全貌的区域。

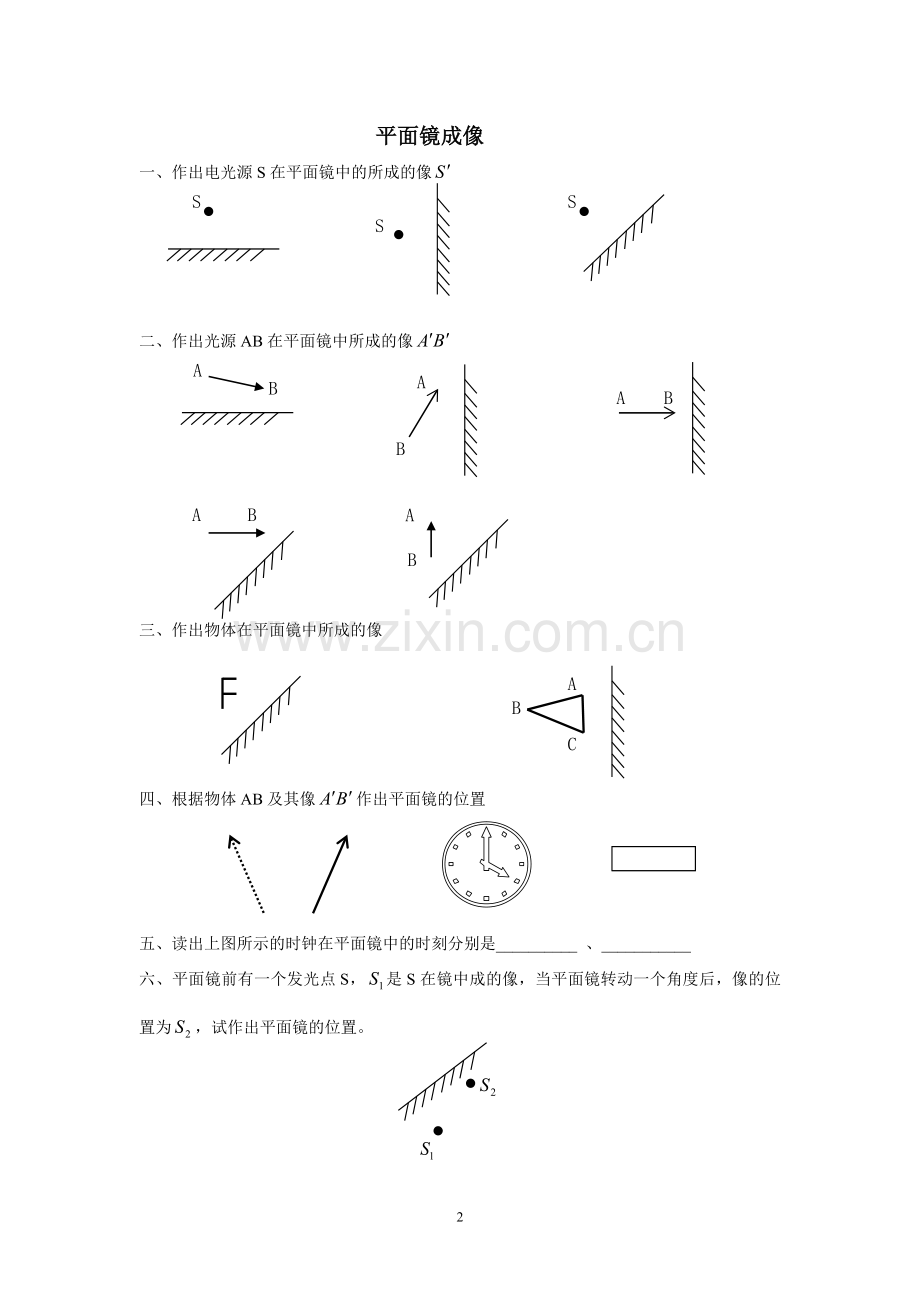

平面镜成像
一、作出电光源S在平面镜中的所成的像
S
S

S

二、作出光源AB在平面镜中所成的像
A
A
B

B
A

B

A
A
B

B

三、作出物体在平面镜中所成的像

A

B

C

四、根据物体AB及其像作出平面镜的位置

五、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________
六、平面镜前有一个发光点S，是S在镜中成的像，当平面镜转动一个角度后，像的位置为，试作出平面镜的位置。

光的反射（一）
一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；

二、作出下列反射现象中的入射光线，反射光线或平面镜；

三、已知一束光与水平方向成，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；

四、潜望镜中两块平面镜平行放置与水平方向成夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；

五、已知一束光与水平面夹角为，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；

六、两块平面镜相互成角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。
光的反射（二）
S
A
A
一、 作出点光源S通过平面镜照亮A点的光路；
B
S

A

二、作出点光源A照亮B点的所有光路；
三、已知点光源S及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整；

S
A

四、利用平面镜成像规律作出光源S及其像点，并把光路补充完整；

五、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围；
光
屏

S
M
N
地面

N
M

S

六、完成下列光路。

光的折射
一、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；

二、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置；
三、如图3所示，完成光通过玻璃的大致光路；

四、如图4所示，某同学通过玻璃看到水中一条鱼在A点，而鱼的实际位置在B点，试画出人看到鱼的光路；

五、如图5所示，人们通过厚厚的玻璃观察到池内的鱼，画出图中AB透过玻璃的光路；
六、如图6所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机；
七、如图7所示，是光线AO的折射光线，在图中大致画出入射光线BO的折射光线；

八、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；
九、光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。
透镜（一）
一、凸透镜的特殊光线：
（1）过光心不改向（经过凸透镜光心的光线，经过两次折射后，传播方向不变）；

（2）平轴光线必过焦（平行于凸透镜主光轴的光线，折射光线会聚于主光轴的焦点上）；

（3）过焦光线必平轴（经过凸透镜焦点的光线，折射光线平行于主光轴）。

二、凹透镜的特殊光线：
（1）过光心不改向（经过凹透镜光心的光线，经过两次折射后，传播方向不变）；

（2）平轴光线过虚焦（平行凹透镜主光轴的光线，折射光线的反向延长线过虚焦点）；

（3）过焦光线必平轴（射向凹透镜虚焦点的光线，折射光线平行于主光轴）。

10

凸透镜成像规律
一、当物距大于两倍焦距时，凸透镜成_______、_______、_______像；

二、当物距等于两倍焦距时，凸透镜成_______、_______、_______像；

三、当物距小于两倍焦距且大于一倍焦距时，凸透镜成_______、_______、_______像；

四、当物距等于一倍焦距时，凸透镜_________像；

五、当物距小于两倍焦距时，凸透镜成_______、_______、_______像；

总结：凸透镜成像规律
物距
像的性质
像距
应用

透镜（二）
一、完成下列光路；

二、如图2所示，物体AB在光屏上成一个清晰的像，完成光路；

三、如图3所示，为凸透镜的主光轴，为电光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成SA通过凸透镜的光路；
四、如图4所示，发光点S发出的光线经过凸透镜后过点，做出透镜的位置，并找到一倍焦点的位置；
五、如图5所示，两组透镜的焦点重合，请完成光路；

六、如图6所示，光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线，经平面镜反射后的反射光线和经凸透镜折射后的折射光线。
七、在下列方框中画上一个合适的光学元件；

八、在下图中经过两个透镜后折射光线如图所示，补充出两个透镜；

九、如图所示黑箱内有一只焦距为3cm的凸透镜，黑箱的右侧面是一块平面镜，光从黑箱的A孔入射，从B孔射出，请你画出黑箱内的光路图，并标出平面镜上入射角的度数；

十、如图所示，已知物体AB或物体通过凸透镜所成的像，根据凸透镜成像规律，画出或AB的大致位置。（注：要能正确反映像的大小，正倒和虚实，但不需要画光路图。）
