二次压光交底.doc

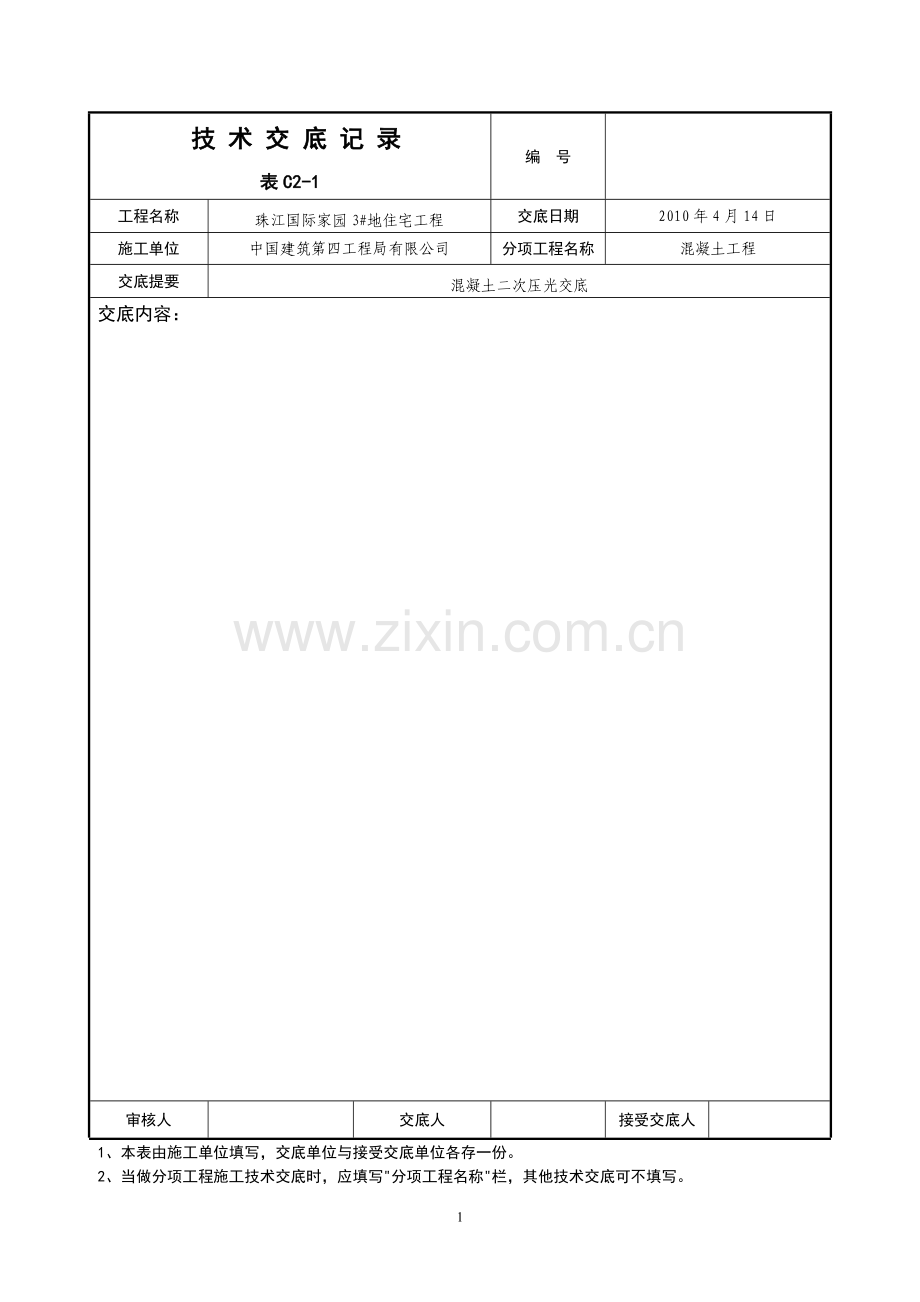

技 术 交 底 记 录
编 号

表C2-1
工程名称
珠江国际家园3#地住宅工程
交底日期
2010年4月14日
施工单位
中国建筑第四工程局有限公司
分项工程名称
混凝土工程
交底提要
混凝土二次压光交底
交底内容：

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
编 号
C2-015
表C2-1
工程名称
珠江国际家园3#地住宅工程
交底日期
2010年3月30日
施工单位
中国建筑第四工程局有限公司
分项工程名称
模板工程
交底提要
大模板安装
交底内容：
防止出现松动和造成涨模。
2.4 模板合模时，丁字墙处遇600-900单元板时，必须使用大背楞进行加固，防止出现微涨模现象，影响墙体观感。
2.5 模板安装完后，根部存在缝隙处，需填塞水泥砂浆且不能进入墙体内，防止因漏浆发生墙体烂根、露筋蜂窝麻面现象。为解决这一问题，应在楼板施工时，尽可能将地面做平。
2.6 合模完成后，质检员应依照规范规定和有关分项工程标准进行认真检查 ，合格后填写 模板工程预检记录，经业主驻工地代表或监理人员验收后，方进行下道工序。
三、大模板的拆除和堆放
3.1 混凝土浇筑完后，在常温下，砼强度达到1.2MPa，冬季达到4MPa以上方可拆模。应先拆模板连接器 →拆模板 →拆阳角 →拆阴角。墙体达到一定强度后方可拆模，同时应保证穿墙栓顺利拆卸。
3.2 阴角模拆除：角模的两面都是混凝土墙面，吸附力较大，加之施工中模板封闭不严，或者角模位移，被混凝土握裹，因此拆除可能有时遇到困难。需先将模板外表的混凝土剔除，然后用小锤敲高出部分的角模，进行脱模。
3.3 角模拆除后，凸出部分的混凝土应及时剔凿，凹进部位或掉角处应用同强度等级的水泥砂浆及时修补。
3.4 模板拆除后，对于结构的棱角部位，要及时进行保护，以防止损伤。
3.5 大模板落地或周转至另一工作面时，必须一次安放稳固；倾斜度要符合75°～80°自稳角的要求，然后及时进行板面清理工作。对于无法安装斜支撑的模板，则要放在模板堆放区的钢管架内。
3.6 及时安排人员对模板进行清理，模板拆除后应及时对结构棱角部位进行成品保护。
3.7 大模板现场堆放区应在塔吊的工作半径之内，堆放场地必须坚实平整，排水通畅 ，不得堆放在松土、冻土或凹凸不平的场地上；
3.8 有支腿的大模板必须满足自稳角的要求，没有支腿的模板、角模应存放在事先搭好的插管架内，防止模板下脚滑移倾倒；
3.9 大模板在地面存放时，应采取面对面的方法，模版中间留置600mm左右的间距。
3.10场地的安排
根据施工现场总平面图，确定模板堆放区、配件堆放区及模板周转用地等。
★ 卸车场地的准备
场地应平整坚实、排水流畅，底层模板应垫离地面10cm。模板卸车后重叠水平码放高度不超过10块，起吊时，要避免碰撞；墙板位置要靠近使用部位，并尽可能缩短塔吊的行程。相邻码放区域间要留出通道，便于模板配件的安装。
★ 堆放场地的准备
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
编 号
C2-015
表C2-1
工程名称
珠江国际家园3#地住宅工程
交底日期
2010年3月30日
施工单位
中国建筑第四工程局有限公司
分项工程名称
模板工程
交底提要
大模板安装
交底内容：
配件安装后，模板吊离码放区，对于安装支撑的模板，可将模板吊至使用部位附近堆放，开始清理板面及刷脱模剂。井筒及窄井等位置的模板，无法安装支撑，现场搭设钢管架，将模板竖向插在钢管架内，并在模板间宜留出便于清理和刷脱模剂的通道。
3.11人员的安排
现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉大模板的施工安全规定。
3.12模板及配件的检验、入库
3.12.1按模板数量表，清点运到现场的模板。
3.12.2穿墙螺栓、各种连接螺栓要入库保存，以防生锈；斜支撑的调节丝杠、穿墙螺栓要涂抹润滑油。
四、质量保证措施
大模板检验无论是在加工厂内还是在工地验收均应设置操作平台（平台一定要保证水平），大模板水平放置在平台上进行检测。大模板产品质量，模板成品按以下允许偏差标准进行出厂前的检验：

序号
项目
允许偏差
检验方法
1
模板高度
±2mm
用钢卷尺
2
模板宽度
-2~0mm
用钢卷尺
3
对角线
3mm
用钢卷尺
4
面板平整度
3mm
用2m测尺塞尺并把待验板置于
平台之上放平，板面朝上。
5
边框平直度
2mm
用2m测尺及塞尺
6
边框垂直面板
0.5mm
直角尺塞尺

五、 安全、文明施工
5.1模板施工前，必须进行安全技术交底。持证上岗。
5.2模板吊装专人指挥、统一信号、信号工和挂钩人员必须退至安全的地方后，才可起吊。严禁人和模板一起吊运。当大模板就位或落地时，要防止摇晃碰人或碰坏墙体。
5.3电梯井内及楼梯洞口要设置防护板，电梯井口及楼梯处要设置防护板，电梯井口及楼梯处要
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
编 号
C2-015
表C2-1
工程名称
珠江国际家园3#地住宅工程
交底日期
2010年3月30日
施工单位
中国建筑第四工程局有限公司
分项工程名称
模板工程
交底提要
大模板安装
交底内容：
设置防护板，电梯井口及楼梯处要设置护身栏，电梯井内每层都要设立一道安全网。
5.4大模板存放应随时将自稳角调好，面对面放置，防止倾倒，大模板存放在施工楼层上，必须有可靠的安全措施。没有斜撑的模板应在现场搭设钢管堆放架，堆放架应设剪力撑和双向斜支撑。
5.5、模板起吊前，应将吊车位置调整适当，做到稳起稳落，就位准确，禁止人力搬运大模板，严禁模板大幅度摆动或碰撞其它物体。
5.6大模板的配件必须齐全，不得随意改变或拆卸。
5.7模板及其支撑系统在安装过程中，设置临时固定设施，严防倾覆。
5.8拆除模板严禁操作人员站在正在拆除的模板上，模板严禁乱放，保护好模板。
5.9五级以上大风不得吊装模板。
5.10所有模板及配件拆除完毕后，方可将模板吊走，起吊前必须复查。
5.11模板及其配件含斜撑挑架等必须定期检修。发现有丢失、损坏、变形等问题时要及时妥善处理，确信无问题后方可再次使用。
5.12挑架操作台每平方米内荷载不得超过150kg。并不允许堆放物料等杂物。
5.13对现场堆放进行统一规划，对不同的进场材料设备进行分类合理和储存，并挂牌标明标示，重要设备材料利用专门的围栏和库房储存并设专人管理。
5.14模板、脚手架在支设、拆除和搬运时，必须轻拿轻放，上下、左右有人传递。
5.15加强环保意识的宣传。采用有力措施控制人为的施工噪声，严格管理，最大限度地减少噪音扰民。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
