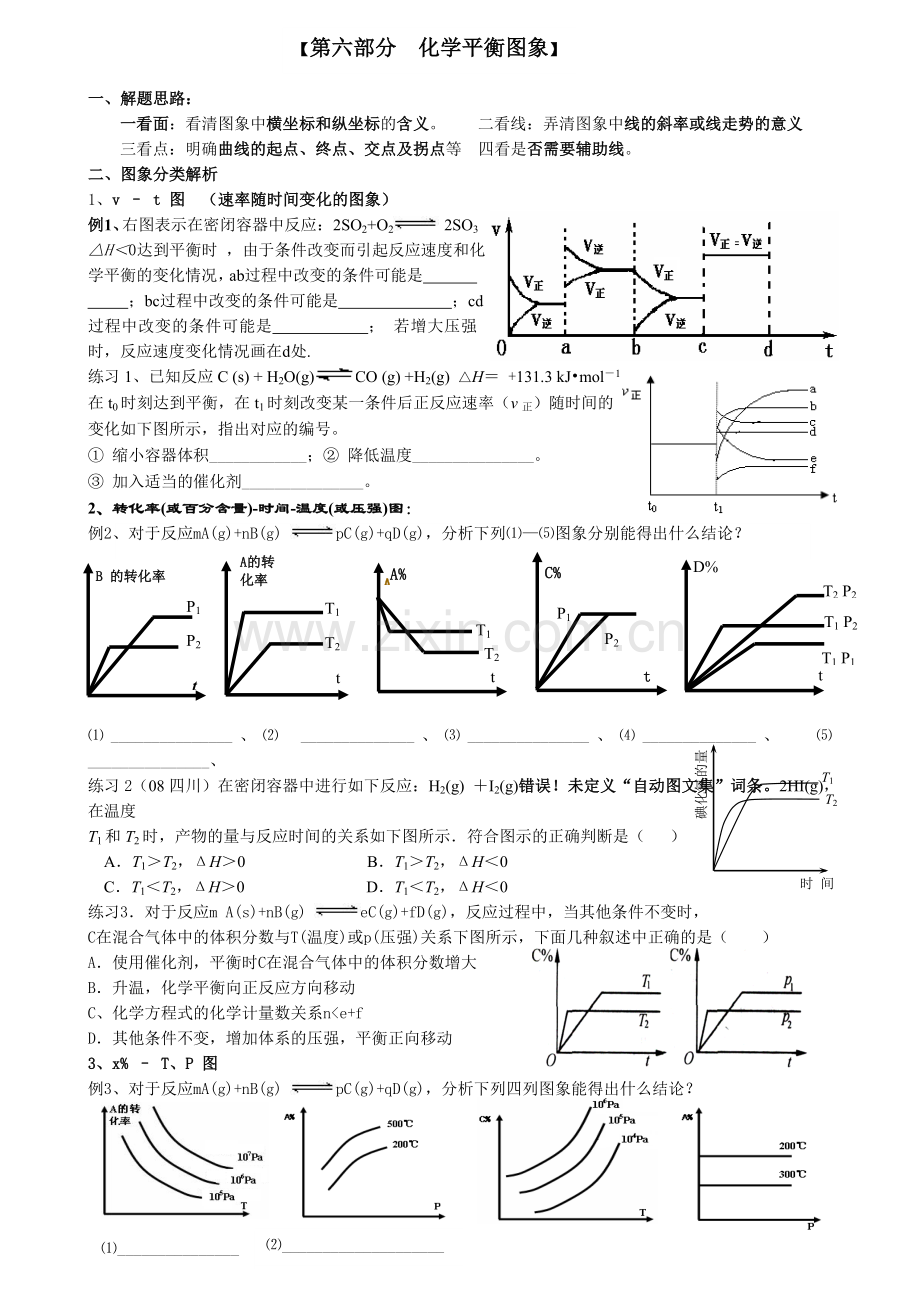

【第六部分 化学平衡图象】
一、解题思路：
一看面：看清图象中横坐标和纵坐标的含义。 二看线：弄清图象中线的斜率或线走势的意义
三看点：明确曲线的起点、终点、交点及拐点等 四看是否需要辅助线。
二、图象分类解析
1、v – t 图 （速率随时间变化的图象）
例1、右图表示在密闭容器中反应：2SO2+O2 2SO3 △H＜0达到平衡时 ，由于条件改变而引起反应速度和化学平衡的变化情况，ab过程中改变的条件可能是
；bc过程中改变的条件可能是 ；cd过程中改变的条件可能是 ； 若增大压强时，反应速度变化情况画在d处.
练习1、已知反应C (s) + H2O(g)CO (g) +H2(g) △H＝ +131.3 kJ•mol－1
在t0时刻达到平衡，在t1时刻改变某一条件后正反应速率（ν正）随时间的
变化如下图所示，指出对应的编号。
① 缩小容器体积____________；② 降低温度_______________。
③ 加入适当的催化剂_______________。
2、转化率(或百分含量)-时间-温度(或压强)图：

例2、对于反应mA(g)+nB(g) pC(g)+qD(g)，分析下列⑴—⑸图象分别能得出什么结论？
D%
T1 P1
T2 P2
T1 P2
t
C%
t
P1
P2
1
2
A%
A%
T1
T2
t

A的转
化率
T1
T2
t
t
B 的转化率
P1
P2

⑴T1
碘化氢的量
时 间
T2
_______________、⑵ ______________、⑶_______________、⑷______________、 ⑸_______________、
练习2（08四川）在密闭容器中进行如下反应：H2(g) ＋I2(g)错误！未定义“自动图文集”词条。2HI(g)，在温度
T1和T2时，产物的量与反应时间的关系如下图所示．符合图示的正确判断是（ ）
A．T1＞T2，ΔH＞0 B．T1＞T2，ΔH＜0
C．T1＜T2，ΔH＞0 D．T1＜T2，ΔH＜0

练习3．对于反应m A(s)+nB(g) eC(g)+fD(g)，反应过程中，当其他条件不变时，
C在混合气体中的体积分数与T(温度)或p(压强)关系下图所示，下面几种叙述中正确的是（ ）
A．使用催化剂，平衡时C在混合气体中的体积分数增大
B．升温，化学平衡向正反应方向移动
C、化学方程式的化学计量数关系n<e+f
D．其他条件不变，增加体系的压强，平衡正向移动
3、x% – T、P 图
例3、对于反应mA(g)+nB(g) pC(g)+qD(g)，分析下列四列图象能得出什么结论？

⑵____________________

⑴_______________

⑶___________________
⑷_________________

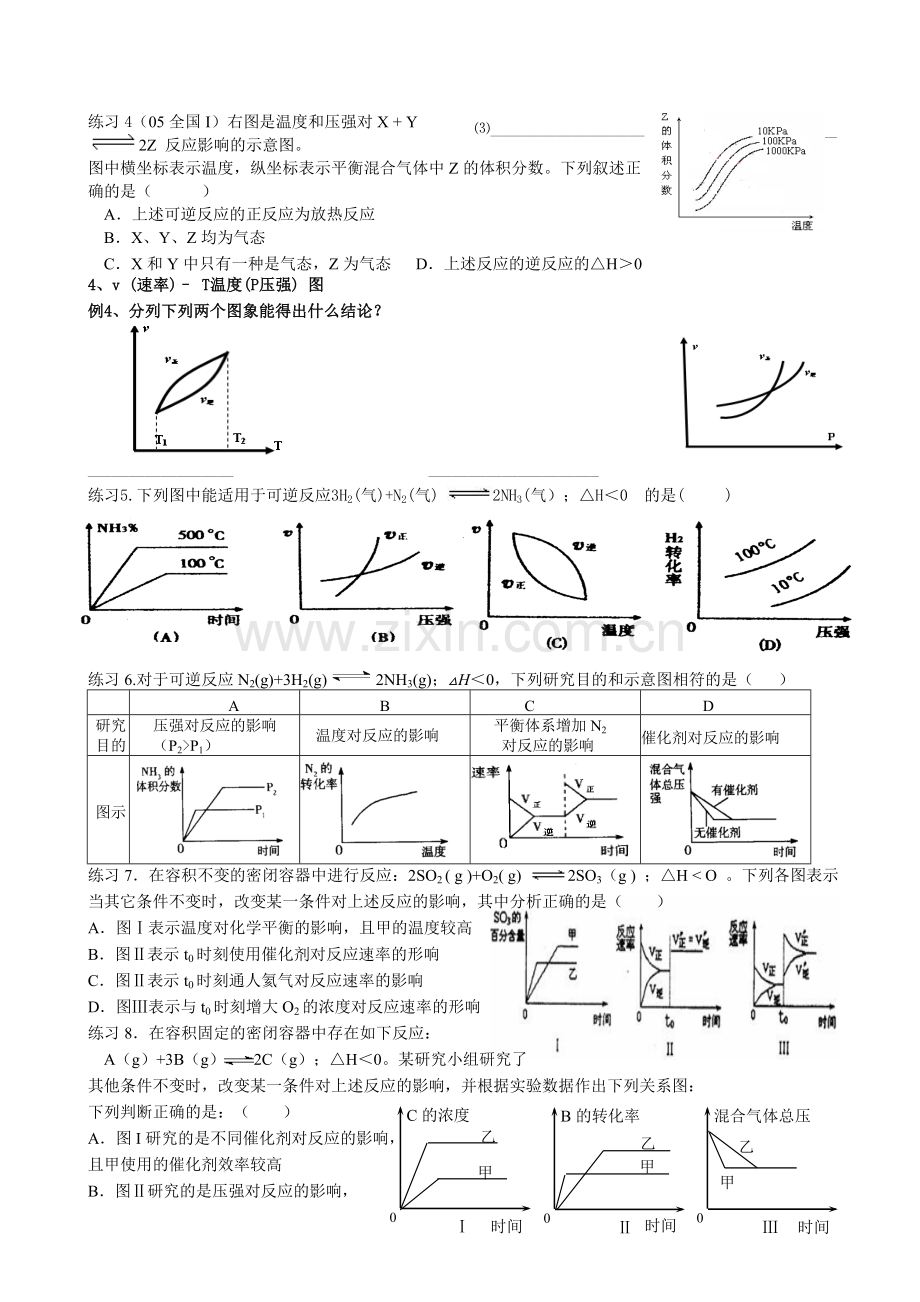

练习4（05全国I）右图是温度和压强对X + Y 2Z 反应影响的示意图。
图中横坐标表示温度，纵坐标表示平衡混合气体中Z的体积分数。下列叙述正
确的是（ ）
A．上述可逆反应的正反应为放热反应
B．X、Y、Z均为气态
C．X和Y中只有一种是气态，Z为气态 D．上述反应的逆反应的△H＞0
4、v (速率)– T温度(P压强) 图
例4、分列下列两个图象能得出什么结论？

__________________ _____________________
练习5.下列图中能适用于可逆反应3H2(气)+N2(气) 2NH3(气）；△H＜0　的是( )

练习6.对于可逆反应N2(g)+3H2(g)2NH3(g)；△H＜0，下列研究目的和示意图相符的是（ ）

A
B
C
D
研究
目的
压强对反应的影响（P2>P1）
温度对反应的影响
平衡体系增加N2
对反应的影响
催化剂对反应的影响
图示

练习7．在容积不变的密闭容器中进行反应：2SO2 ( g )+O2( g) 2SO3（g ) ；△H < O 。下列各图表示当其它条件不变时，改变某一条件对上述反应的影响，其中分析正确的是（ ）
A．图Ⅰ表示温度对化学平衡的影响，且甲的温度较高
B．图Ⅱ表示t0时刻使用催化剂对反应速率的形响
C．图Ⅱ表示t0时刻通人氦气对反应速率的影响
D．图Ⅲ表示与t0时刻增大O2的浓度对反应速率的形响
练习8．在容积固定的密闭容器中存在如下反应：
A（g）+3B（g）2C（g）；△H＜0。某研究小组研究了
其他条件不变时，改变某一条件对上述反应的影响，并根据实验数据作出下列关系图：
C的浓度
0
时间
Ⅰ
乙
甲
B的转化率
0
时间
Ⅱ
乙
甲
混合气体总压
0
时间
Ⅲ
乙
甲
下列判断正确的是：（ ）
A．图I研究的是不同催化剂对反应的影响，
且甲使用的催化剂效率较高
B．图Ⅱ研究的是压强对反应的影响，
且甲的压强较高
C．图Ⅱ研究的是温度对反应的影响，且甲的温度较高
D．图Ⅲ研究的是不同催化剂对反应的影响，且乙使用的催化剂效率较高
