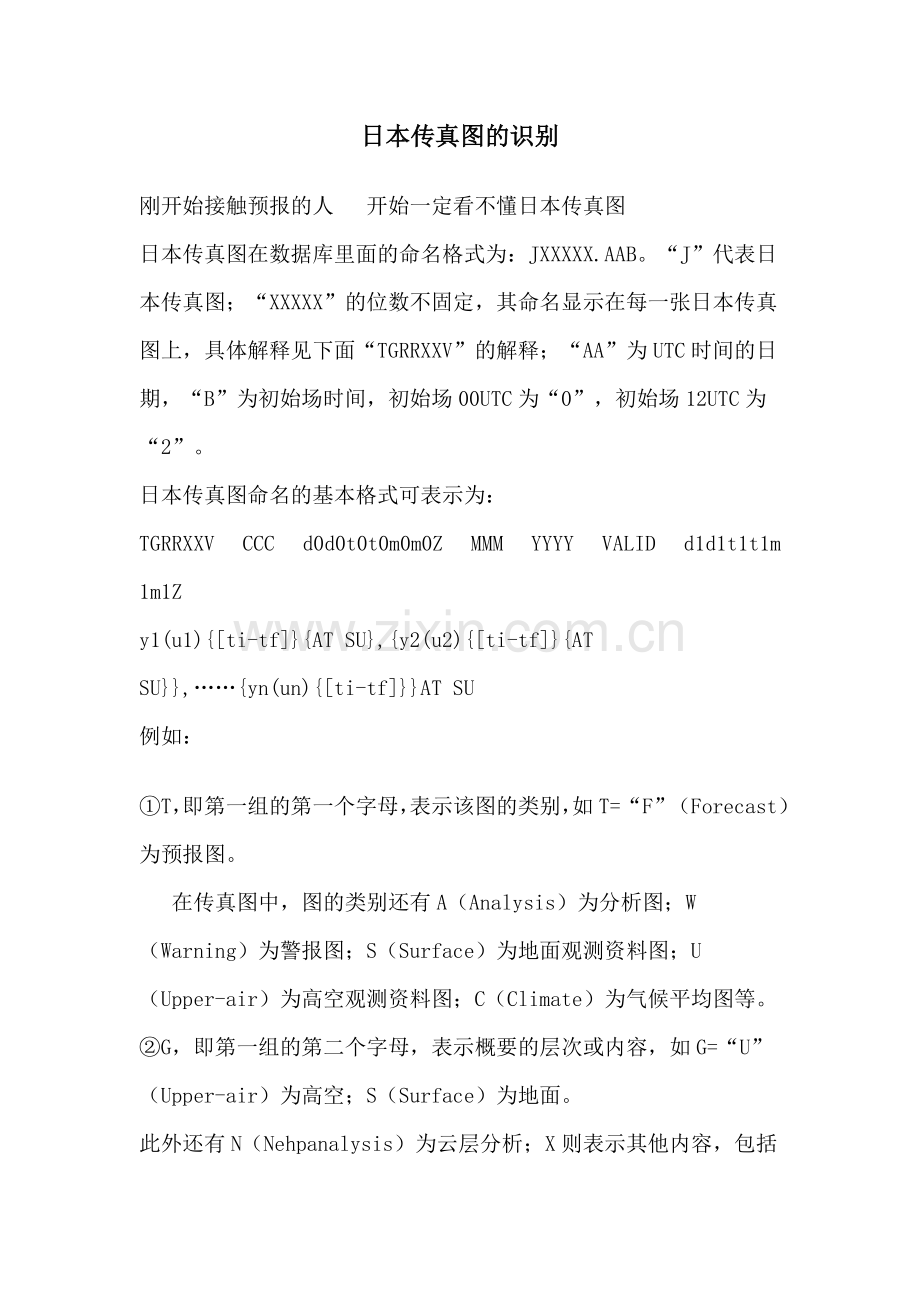

日本传真图的识别
刚开始接触预报的人  开始一定看不懂日本传真图
日本传真图在数据库里面的命名格式为：JXXXXX.AAB。“J”代表日本传真图；“XXXXX”的位数不固定，其命名显示在每一张日本传真图上，具体解释见下面“TGRRXXV”的解释；“AA”为UTC时间的日期，“B”为初始场时间，初始场00UTC为“0”，初始场12UTC为“2”。
日本传真图命名的基本格式可表示为：
TGRRXXV  CCC  d0d0t0t0m0m0Z  MMM  YYYY  VALID  d1d1t1t1m1m1Z
y1(u1){[ti-tf]}{AT SU},{y2(u2){[ti-tf]}{AT SU}},……{yn(un){[ti-tf]}}AT SU
例如：
①T，即第一组的第一个字母，表示该图的类别，如T=“F”（Forecast）为预报图。
  在传真图中，图的类别还有A（Analysis）为分析图；W（Warning）为警报图；S（Surface）为地面观测资料图；U（Upper-air）为高空观测资料图；C（Climate）为气候平均图等。
②G，即第一组的第二个字母，表示概要的层次或内容，如G=“U”（Upper-air）为高空；S（Surface）为地面。

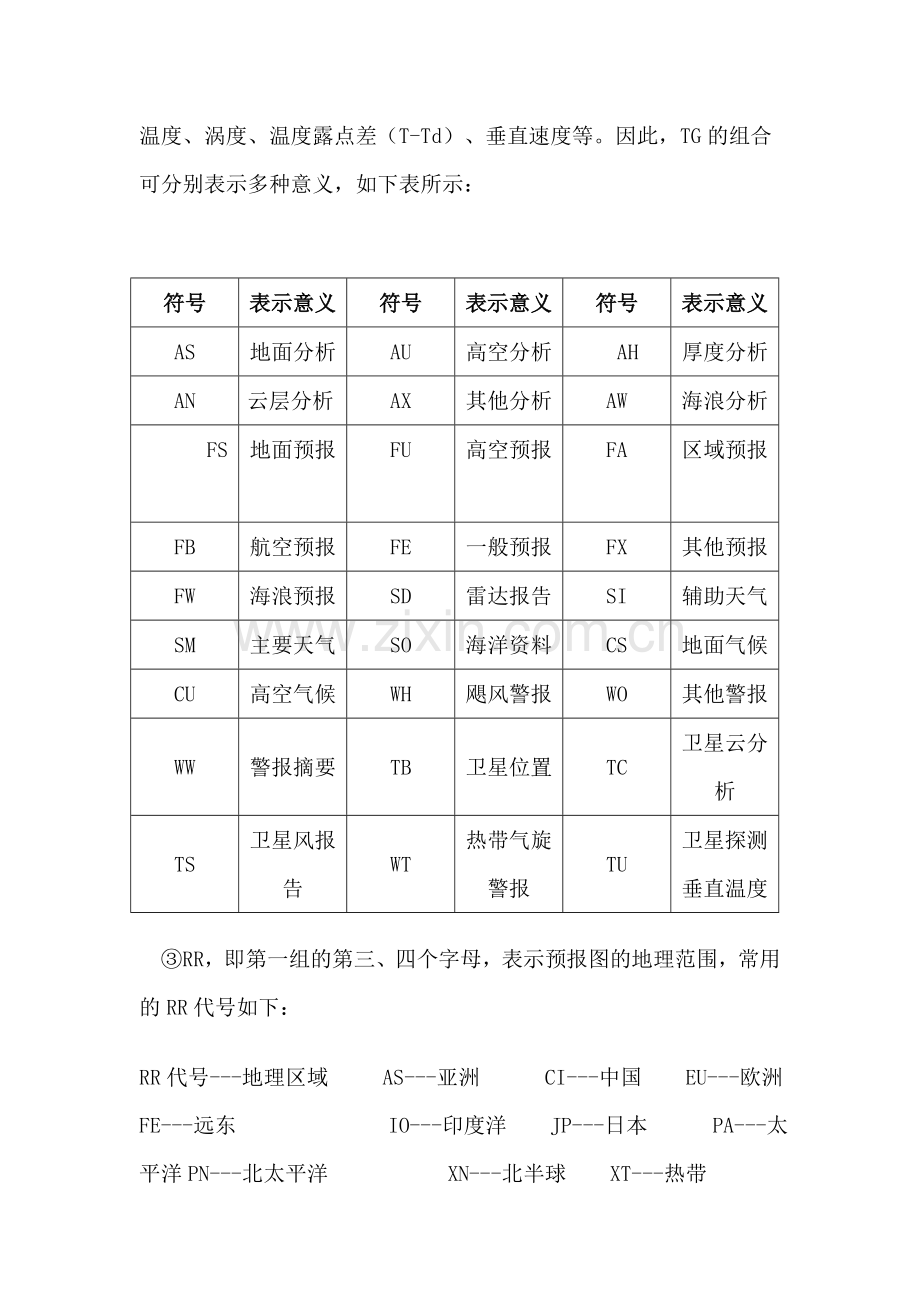

此外还有N（Nehpanalysis）为云层分析；X则表示其他内容，包括温度、涡度、温度露点差（T-Td）、垂直速度等。因此，TG的组合可分别表示多种意义，如下表所示：

符号
表示意义
符号
表示意义
符号
表示意义
AS
地面分析
AU
高空分析
 AH
厚度分析
AN
云层分析
AX
其他分析
AW
海浪分析
   FS
地面预报
FU
高空预报
FA
区域预报
FB
航空预报
FE
一般预报
FX
其他预报
FW
海浪预报
SD
雷达报告
SI
辅助天气
SM
主要天气
SO
海洋资料
CS
地面气候
CU
高空气候
WH
飓风警报
WO
其他警报
WW
警报摘要
TB
卫星位置
TC
卫星云分析
TS
卫星风报告
WT
热带气旋警报
TU
卫星探测垂直温度
 ③RR，即第一组的第三、四个字母，表示预报图的地理范围，常用的RR代号如下：
RR代号---地理区域  AS---亚洲    CI---中国  EU---欧洲 FE---远东   IO---印度洋  JP---日本   PA---太平洋PN---北太平洋    XN---北半球  XT---热带
英文全称    Asia    China    European    Far East    Indian Ocean    Japan    Pacific    North Pacific    Northern Hemisphere    Tropics
④XX，即第一组四个英文字母后面的两个数字，表示预报的具体层次。如50表示500hPa；57表示500hPa和700hPa；78表示700hPa和850hPa。其余类推。
⑤V，第一组最后一个数字，表示预报时效。如2表示24小时预报；3表示36小时预报；7表示72小时预报，等等。因此XXV可有多种组合。如“502”为500hPa的24小时预报；“783”为700hPa与850hPa的36小时预报等。
⑥CCC，给第二组的三个英文字母，为传真发送台的代号（呼号）。如日本东京一台的代号（呼号）为JMH，东京二台为JMJ。
⑦ d0d0t0t0m0m0Z  MMM  YYYY，表示预报起始时刻，亦即制作数值预报时所用的初始场所对应的时刻。这里d0d0为日期；t0t0为小时数；m0m0为分钟数；Z表示用的是世界时；MMM为所在月份的英文缩写；YYYY为所在年份。
⑧ VALID  d1d1t1t1m1m1Z，表示预报时限，即该图结果的有效时刻（VALID）为世界时d1d1日t1t1时m1m1分。
⑨ y1(u1){[ti-tf]}{AT SU},{y2(u2){[ti-tf]}{AT SU}},……{yn(un){[ti-tf]}}AT SU，分别表示图上各预报内容的名称（yn），单位（un）和所在层次（SU）等。
因此上面的例子的具体含义是：
远东地区的预报，预报内容是500hPa的温度和700hPa的T-Td，这份预报是日本东京一台发布的24小时预报，初始场时间是 2007年12月12日世界时0000，有效时刻是12月13日世界时0000。
日本数值预报图上的主要内容所用的符号、单位、等值线的间隔、形状和有关说明，见下表：
符号    内容    单位    等值线    说明
            间隔    形状
HEIGHT(M)    位势高度    gpm    60    粗实线    高低中心分别标注H、L，300hPa以上层次间隔120gpm
ISOTRCH(KT)    等风速线    n mile/h    20    虚线    在300hPa以上层次用
PRECIP(MM)[24～36]    降水量    mm    5    虚线    标有中心数值，方括号内表示出预报时段
P-VEL(hPa/H)    P坐标垂直速度    hPa/h    10    虚线    标有正负中心值，0值线用细实线，上升运动区（负值区）用阴影区表示
SURFACE PRESS(hPa)    地面气压    hPa    4    实线    高低中心分别标注H、L，北半球图上等直线间隔为10hPa
TEMP(C)    温度    ℃    3    粗实线    冷暖中心分别标注C、W，300hPa以上层次直接标出各点温度值
T-TD(C)    温度露点差    ℃    6    细实线    以阴影区表示T-TD≤3℃区
VORT(10**-6/SEC)    涡度    10-6/s    20    虚线    标有正负中心数值，0值线用细实线，正涡度区用阴影区表示
WIND ARROW    风矢
