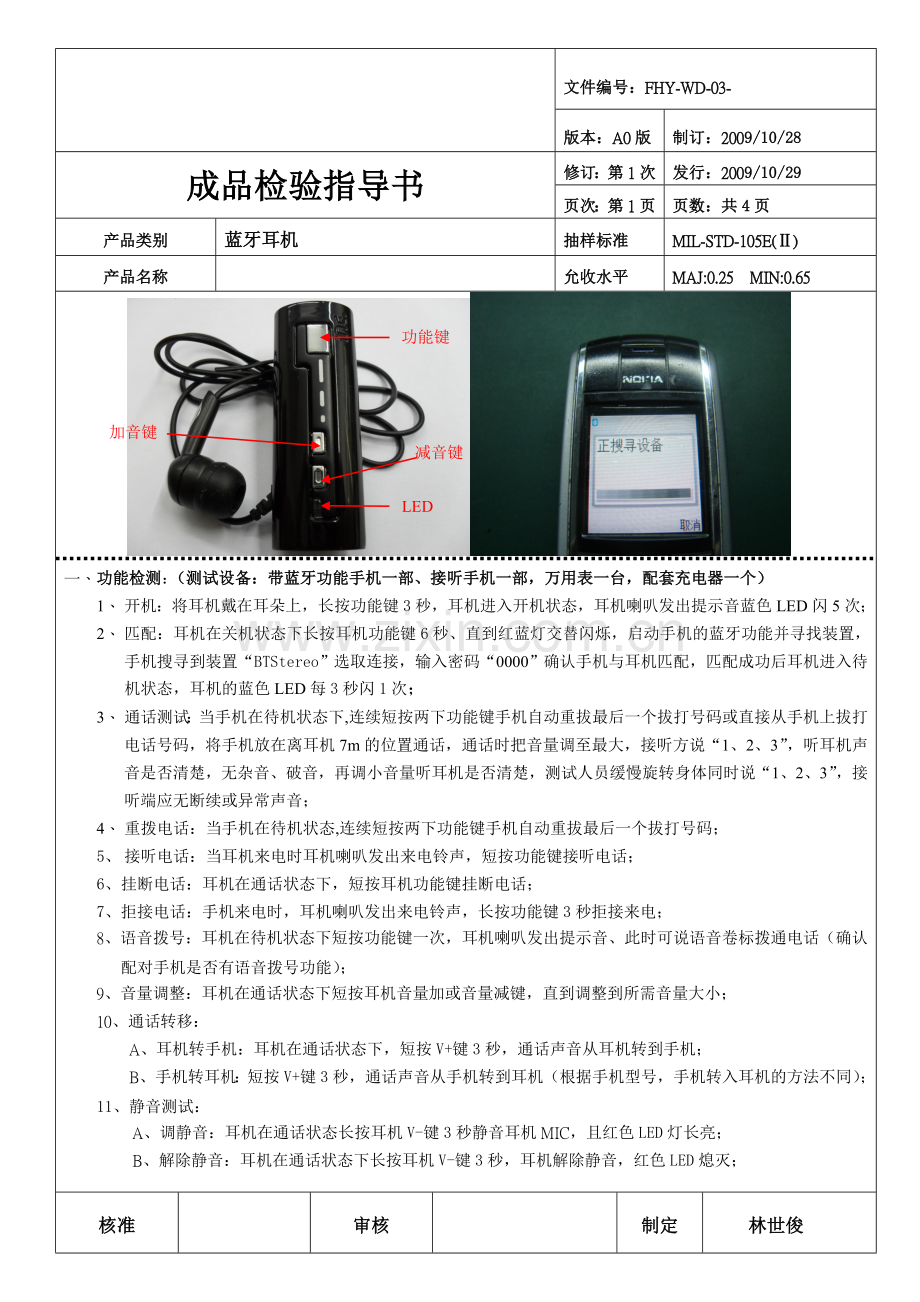

蓝牙耳机成品检验指导书.doc

文件编号：FHY-WD-03-
版本：A0版
制订：2009/10/28
成品检验指导书
修订：第1次
发行：2009/10/29
页次：第1页
页数：共4页
产品类别
蓝牙耳机
抽样标准
MIL-STD-105E(Ⅱ)
产品名称

允收水平
MAJ:0.25 MIN:0.65
加音键
LED
减音键
功能键

一、 功能检测：（测试设备：带蓝牙功能手机一部、接听手机一部，万用表一台，配套充电器一个）
1、 开机：将耳机戴在耳朵上，长按功能键3秒，耳机进入开机状态，耳机喇叭发出提示音蓝色LED闪5次；
2、 匹配：耳机在关机状态下长按耳机功能键6秒、直到红蓝灯交替闪烁，启动手机的蓝牙功能并寻找装置，手机搜寻到装置“BT Stereo”选取连接，输入密码“0000”确认手机与耳机匹配，匹配成功后耳机进入待机状态，耳机的蓝色LED每3秒闪1次；
3、 通话测试：当手机在待机状态下,连续短按两下功能键手机自动重拔最后一个拔打号码或直接从手机上拔打电话号码，将手机放在离耳机7m的位置通话，通话时把音量调至最大，接听方说“1、2、3”，听耳机声音是否清楚，无杂音、破音，再调小音量听耳机是否清楚，测试人员缓慢旋转身体同时说“1、2、3”，接听端应无断续或异常声音；
4、 重拨电话：当手机在待机状态,连续短按两下功能键手机自动重拔最后一个拔打号码；
5、 接听电话：当耳机来电时耳机喇叭发出来电铃声，短按功能键接听电话；
6、挂断电话：耳机在通话状态下，短按耳机功能键挂断电话；
7、拒接电话：手机来电时，耳机喇叭发出来电铃声，长按功能键3秒拒接来电；
8、语音拨号：耳机在待机状态下短按功能键一次，耳机喇叭发出提示音、此时可说语音卷标拨通电话（确认配对手机是否有语音拨号功能）；
9、音量调整：耳机在通话状态下短按耳机音量加或音量减键，直到调整到所需音量大小；
10、通话转移：
A、耳机转手机：耳机在通话状态下，短按V+键3秒，通话声音从耳机转到手机；
B、手机转耳机：短按V+键3秒，通话声音从手机转到耳机（根据手机型号，手机转入耳机的方法不同）；
11、 静音测试：
A、调静音：耳机在通话状态长按耳机V-键3秒静音耳机MIC，且红色LED灯长亮；
B、解除静音：耳机在通话状态下长按耳机V-键3秒，耳机解除静音，红色LED熄灭；
核准

审核

制定
林世俊

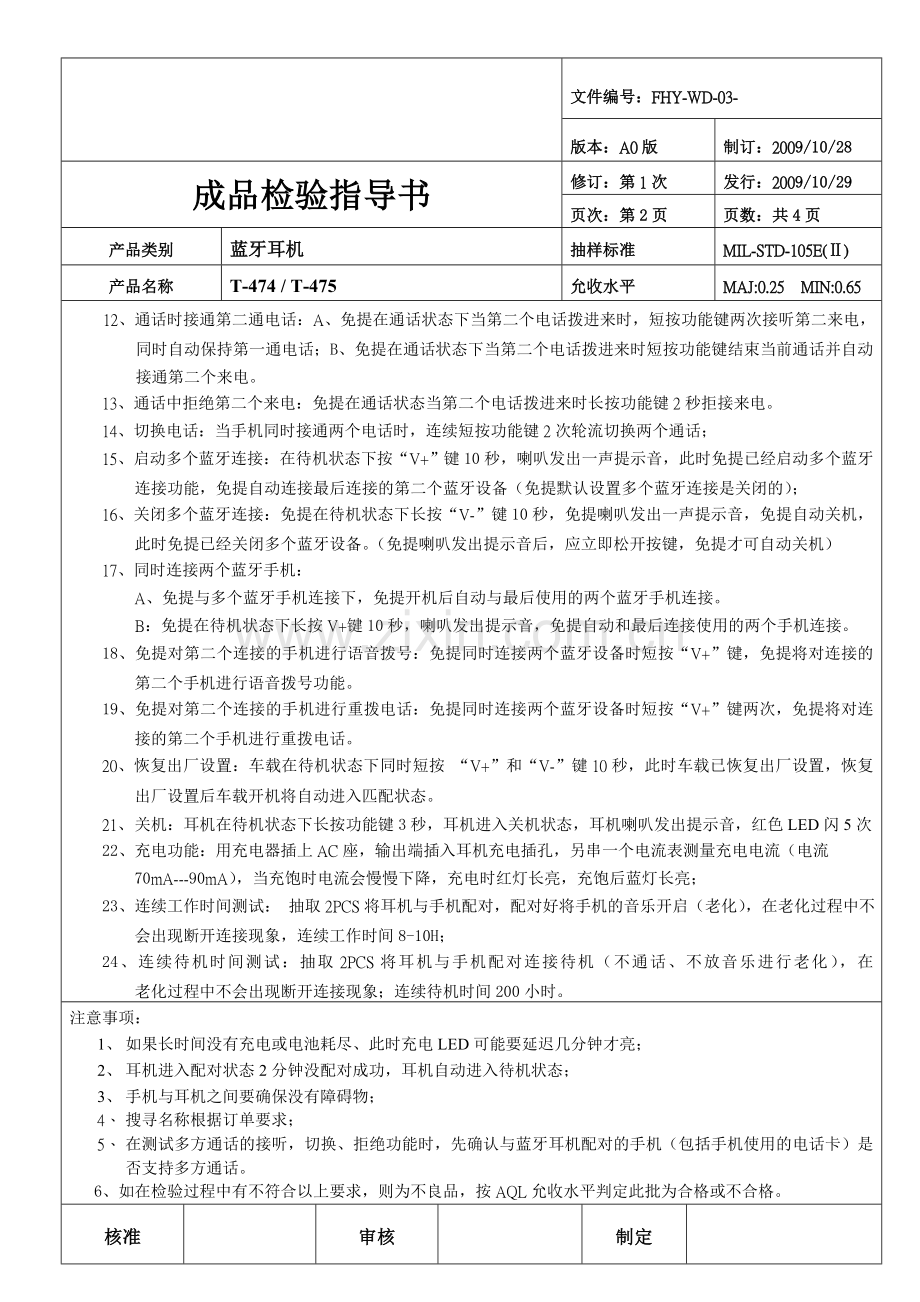

文件编号：FHY-WD-03-
版本：A0版
制订：2009/10/28
成品检验指导书
修订：第1次
发行：2009/10/29
页次：第2页
页数：共4页
产品类别
蓝牙耳机
抽样标准
MIL-STD-105E(Ⅱ)
产品名称
T-474 / T-475
允收水平
MAJ:0.25 MIN:0.65
12、通话时接通第二通电话：A、免提在通话状态下当第二个电话拨进来时，短按功能键两次接听第二来电，同时自动保持第一通电话；B、免提在通话状态下当第二个电话拨进来时短按功能键结束当前通话并自动接通第二个来电。
13、通话中拒绝第二个来电：免提在通话状态当第二个电话拨进来时长按功能键2秒拒接来电。
14、切换电话：当手机同时接通两个电话时，连续短按功能键2次轮流切换两个通话；
15、启动多个蓝牙连接：在待机状态下按“V+”键10秒，喇叭发出一声提示音，此时免提已经启动多个蓝牙连接功能，免提自动连接最后连接的第二个蓝牙设备（免提默认设置多个蓝牙连接是关闭的）；
16、关闭多个蓝牙连接：免提在待机状态下长按“V-”键10秒，免提喇叭发出一声提示音，免提自动关机，此时免提已经关闭多个蓝牙设备。（免提喇叭发出提示音后，应立即松开按键，免提才可自动关机）
17、同时连接两个蓝牙手机：
A、免提与多个蓝牙手机连接下，免提开机后自动与最后使用的两个蓝牙手机连接。
B：免提在待机状态下长按V+键10秒，喇叭发出提示音，免提自动和最后连接使用的两个手机连接。
18、免提对第二个连接的手机进行语音拨号：免提同时连接两个蓝牙设备时短按“V+”键，免提将对连接的第二个手机进行语音拨号功能。
19、免提对第二个连接的手机进行重拨电话：免提同时连接两个蓝牙设备时短按“V+”键两次，免提将对连接的第二个手机进行重拨电话。
20、恢复出厂设置：车载在待机状态下同时短按 “V+”和“V-”键10秒，此时车载已恢复出厂设置，恢复出厂设置后车载开机将自动进入匹配状态。
21、 关机：耳机在待机状态下长按功能键3秒，耳机进入关机状态，耳机喇叭发出提示音，红色LED闪5次
22、充电功能：用充电器插上AC座，输出端插入耳机充电插孔，另串一个电流表测量充电电流（电流
70mA---90mA），当充饱时电流会慢慢下降，充电时红灯长亮，充饱后蓝灯长亮；
23、连续工作时间测试： 抽取2PCS将耳机与手机配对，配对好将手机的音乐开启（老化），在老化过程中不会出现断开连接现象，连续工作时间8-10H；
24、连续待机时间测试：抽取2PCS将耳机与手机配对连接待机（不通话、不放音乐进行老化），在 老化过程中不会出现断开连接现象；连续待机时间200小时。
注意事项：
1、 如果长时间没有充电或电池耗尽、此时充电LED可能要延迟几分钟才亮；
2、 耳机进入配对状态2分钟没配对成功，耳机自动进入待机状态；
3、 手机与耳机之间要确保没有障碍物；
4、 搜寻名称根据订单要求；
5、 在测试多方通话的接听，切换、拒绝功能时，先确认与蓝牙耳机配对的手机（包括手机使用的电话卡）是否支持多方通话。
6、如在检验过程中有不符合以上要求，则为不良品，按AQL允收水平判定此批为合格或不合格。
核准

审核

制定

文件编号：FHY-WD-03-
版本：A0版
制订：2009/10/28
成品检验指导书
修订：第1次
发行：2009/10/29
页次：第3页
页数：共4页
产品类别
蓝牙耳机
抽样标准
MIL-STD-105E(Ⅱ)
产品名称
T-474 / T-475
允收水平
MAJ:0.25 MIN:0.65
二、 外观检验：
1、 摇摆整个成品，外壳内不可有任何杂物发出异音（防止机身内有杂物或多装按键）；
2、 检查整个表面外观：不可有脏污、刮花、刮伤、缩水、毛边、粘胶、缺料、喷油不良与丝印不良现象；
3、 检查导光柱：导光柱表面不可有气泡、粘胶、刮伤现象，导光柱须装到位，无下陷现象；
4、 检查外壳与丝印：外壳表面无掉漆、积油、麻点、拉丝、油漆不均匀露底材等不良现象，抽1~2PCS用3M胶纸检测喷油漆部分，不可掉漆；丝印的字母无断缺，毛剌，用75%浓度酒清擦试丝印部分不可有擦掉现象,外壳与丝印字样及颜色参照订单要求及样品；
5、 检查按键：按键喷油颜色及丝印应与订单要求相符，按键手感要灵活，无下陷等；按键上面符号与图案要清晰，不可有断缺，毛刺，模糊不清等不良现象；
6、 检查外壳缝隙：上、下外壳不可有错位、缝隙大（0.2MM内为正常）
7、 检查充电母座：母座一定要装平、装到位且不松动，母座不可有凸出外壳表面，或陷进外壳里面；
8、 检查立体头母座：内部无破损、破裂、堵塞、异物等
注意事项:
1、 检查外观以目视扫描方式进行每个表面来回观看，目视距离在30cmm以下，检查时间：A面与B面：6-8秒，C面：3-5秒，每件检查时间不可超过12S； A面不良缺陷面积不可超过0.2mm，B面不良缺陷不可超过0.25mm，C面不良缺陷不可超过0.4mm，所有缺陷间距需在20mm以上，单件上总缺陷数不可超过三个，所有刮伤均不能露底色；
2、 整机缝隙不允许大于0.3mm，背夹扣位高度2.52-2.67mm之间；
3、如在检验过程中有不符合以上要求，则为不良品，按AQL允收水平判定此批为合格或不合格。
核准

审核

制定

文件编号：FHY-WD-03-
版本：A0版
制订：2009/10/28
成品检验指导书
修订：第1次
发行：2009/10/29
页次：第4页
页数：共4页
产品类别
蓝牙耳机
抽样标准
MIL-STD-105E(Ⅱ)
产品名称
T-474 / T-475
允收水平
MAJ: MIN:
二、 包装检验：
a、 检验彩盒、吸塑、说明书是否订单相符；
b、 彩盒应无脏污、破损、色差和其它印刷不良；
c、 吸塑应无脏污、刮花、折痕、破损等不良；
d、 说明书应无脏污、装订错误（重页数、页数订反、订乱、订错、订倒现象）、破损等不良；
e、 具体的装箱要求和数量要按照订单要求来检验，封箱子时要注意客人是否对封箱胶纸的特殊要求，胶纸不可封太长而盖住外箱唛头，同时要注意胶纸要封平整，不可有翘起现象；
f、 根据订单要求看是否要打包装带；
g、 箱唛必须与订单相符，数量应与实际一致，不可有多装或少装；整体外箱要干净整洁，文字书写或印刷要工整清晰，外箱不可有破损的等不良;
h、 注意外箱唛头与实际装箱的产品彩盒等资料是否一致；
i、 检查订单是否有要求在彩盒上加贴封口标，同时检验是否有漏装说明书等不良；
j、 无论客人是否有要求，一定要在箱内加装防水袋，避免在运输过程中损坏彩盒或产品。

注意事项：
1、箱唛、包装方式以及所配置的充电器一定要与制造通知单要求相符；
2、产品装在箱里一定不能有挤压，彩盒不可压伤变形现象，纸箱不可有破损现象；
3、具体包装方式按客人订单要求包装；
4、如在检验过程中有不符合以上要求，则为不良品，按AQL允收水平判定此批为合格或不合格。
核准

审核

制定
