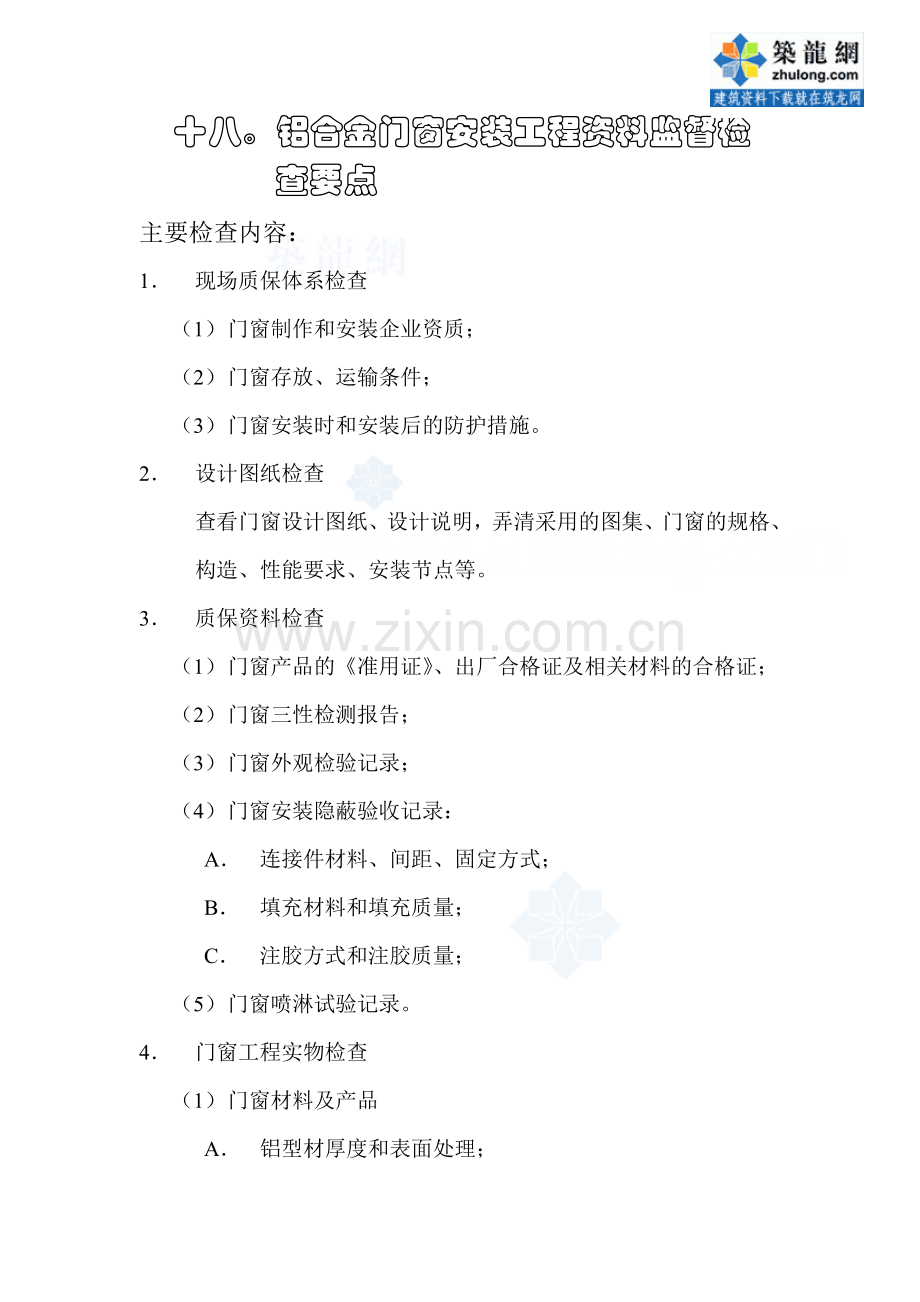

十八。铝合金门窗安装工程资料监督检
查要点
主要检查内容：
1． 现场质保体系检查
（1） 门窗制作和安装企业资质；
（2） 门窗存放、运输条件；
（3） 门窗安装时和安装后的防护措施。
2． 设计图纸检查
查看门窗设计图纸、设计说明，弄清采用的图集、门窗的规格、构造、性能要求、安装节点等。
3． 质保资料检查
（1） 门窗产品的《准用证》、出厂合格证及相关材料的合格证；
（2） 门窗三性检测报告；
（3） 门窗外观检验记录；
（4） 门窗安装隐蔽验收记录：
A． 连接件材料、间距、固定方式；
B． 填充材料和填充质量；
C． 注胶方式和注胶质量；
（5） 门窗喷淋试验记录。
4． 门窗工程实物检查
（1） 门窗材料及产品
A． 铝型材厚度和表面处理；

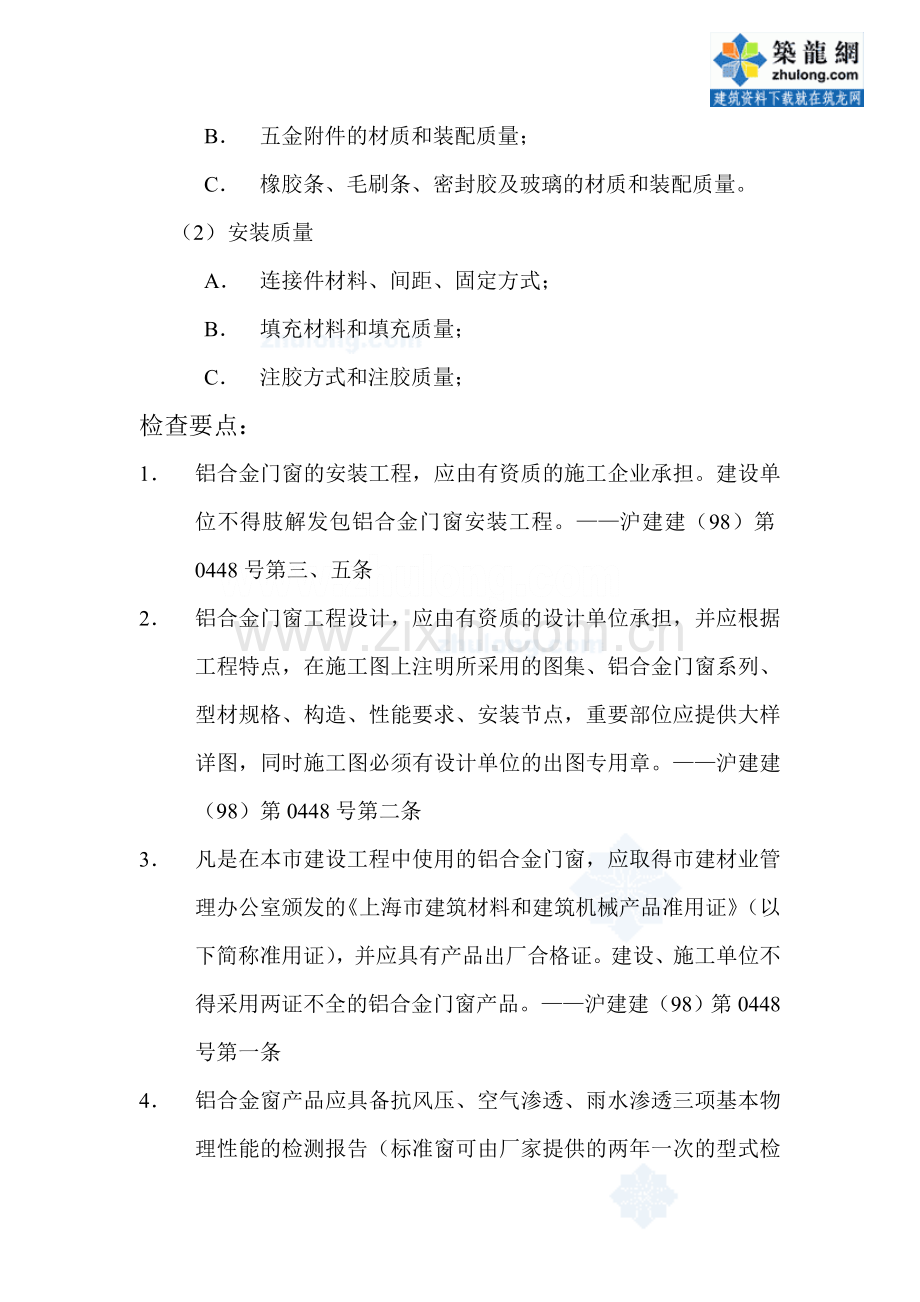

B． 五金附件的材质和装配质量；
C． 橡胶条、毛刷条、密封胶及玻璃的材质和装配质量。
（2） 安装质量
A． 连接件材料、间距、固定方式；
B． 填充材料和填充质量；
C． 注胶方式和注胶质量；
检查要点：
1． 铝合金门窗的安装工程，应由有资质的施工企业承担。建设单位不得肢解发包铝合金门窗安装工程。——沪建建（98）第0448号第三、五条
2． 铝合金门窗工程设计，应由有资质的设计单位承担，并应根据工程特点，在施工图上注明所采用的图集、铝合金门窗系列、型材规格、构造、性能要求、安装节点，重要部位应提供大样详图，同时施工图必须有设计单位的出图专用章。——沪建建（98）第0448号第二条
3． 凡是在本市建设工程中使用的铝合金门窗，应取得市建材业管理办公室颁发的《上海市建筑材料和建筑机械产品准用证》（以下简称准用证），并应具有产品出厂合格证。建设、施工单位不得采用两证不全的铝合金门窗产品。——沪建建（98）第0448号第一条
4． 铝合金窗产品应具备抗风压、空气渗透、雨水渗透三项基本物理性能的检测报告（标准窗可由厂家提供的两年一次的型式检
验报告，非标窗应提供专用检测报告），性能指标必须符合设计及相关标准的要求。——JSJT—242、243、244、247、248
5． 铝合金门窗产品进场后应进行检验，并做好检验记录，对门窗固定节点等隐蔽部位，监理应进行验收，并办理签证。
6． 工程项目有代表性的各类门窗安装后应进行喷淋试验，做好试验记录，并间监理工程师签证，每种类型不少于三樘。——沪建建（98）第0448号第四条
7． 铝合金门窗产品及材料应符合以下要求：
（1） 铝合金门窗型材质量应符合《铝合金建筑型材》GB 5237和《铝及铝合金加工产品的化学成分》GB 3190的规定。一般情况下，窗的铝型材壁厚不小于1.2mm，门的铝型材壁厚不应小于2.0mm。——GB 8478、8479、8480、8481
（2） 铝合金门窗料表面阳极氧化膜质量符合技术标准的规定，应达到AA10级以上（平均厚度不少于10μm）。——GB 8478、8479、8480、8481
（3） 公共出入口的铝合金门必须采用安全玻璃。——市政府令第35号第五条
（4） 五金附件的质量应符合国家或相应标准的规定，露面的零件应采用不锈钢或经镀锌处理。——JGJ 73—91第3.2.2条
（5） 橡胶条、毛刷条、密封胶以及玻璃等的质量应符合国家或相关标准的规定。——JGJ 73—91第4.2.5条
（6） 铝合金窗框下槛应开设泄水孔，其位置和数量应保证雨天下
槛排水通畅不积水。
（7） 铝合金门窗框侧边不准随意钻孔，孔洞应用铜帽或塑料帽覆盖，并在洞口处用密封胶密封，铝合金门窗型材拼接处、紧固螺栓孔处也应用密封胶密封。——JGJ 73—91第3.3.4条
8． 铝合金门窗安装应符合以下 要求：
（1） 门窗框安装必须牢固、预埋件和连接件因是不锈钢或经防锈处理金属件，连接件厚度不小于1.5mm,宽度不小于25mm。连接件应两端均伸出铝框予以内外锚固，混凝土剪力墙可采用射钉或膨胀螺栓固定，砖砌墙体可采用预埋混凝土块采用射钉或膨胀螺栓固定，固定点的位置为框边角180mm处设一点，然后以此点为起始，间距不大于500mm，其他墙体的固定方式应符合相应的标准。——JSJT—242、243、244、247、248
（2） 门窗平面位置、标高、开启方向必须符合设计要求。——JSJT—242、243、244、247、248
（3） 门窗框安装固定后，框与墙体间隙应均匀，填充材料饱满密实。填充料应符合弹性连接设计要求，如设计未规定时，应采用PU聚氨酯发泡材料、矿棉、玻璃棉毡条软质保温材料分层填塞缝隙，外表面留5～8mm深的槽口填嵌防水密封胶。严禁粉刷砂浆直接接触铝合金框，外墙的铝合金门窗框与墙体连接处应双面打胶。——JGJ 73—91第3.3.2条
（4） 横向或竖向组合门窗的组合构件应财务套插搭接形成曲面
组合，搭接长度宜为10mm，并用密封膏密封。——JGJ 73—91第3.3.1、3.3.6条
（5） 中空玻璃和面积大于0.65m2的单面安全玻璃安装时，应在门、窗扇四周槽内设玻璃垫块。玻璃入槽后，用通长镶嵌固定，入槽深度不小于6mm，玻璃安装时的朝向应符合设计要求。——JGJ 73—91第4.4.3、4.1.8条，GB 8478、8479、8480、8481
（6） 平开门窗的安装
门窗扇铰链与门窗框连接部位装配应牢固，缝隙应不大于2mm。
门窗框、扇四周搭接宽度应均匀，允许偏差不大于1mm。
门窗装配后，不应有防碍启闭的下垂、翘曲或扭曲变形。——GB 8478、8479
（7） 推拉门窗的安装
门窗框、扇配合严密，间隙均匀，其扇与框搭接宽度允许偏差不大于1mm，顶部限位装置应调节到窗扇抬高时，不脱轨，推拉必须轻便灵活，无卡阻现象，扇面积≤1.5m2时用小于40N的力进行启闭，＞1.5m2时用小于60N的力进行启闭。——GB 301—88第10.4.9条，GB 8480、8481
（8） 弹簧门安装
严格控制地弹簧安装的轴孔中心线，必须在同一条直线上，并与门扇底面垂直。

门扇垂直应在门樘的中心线，垂直平行偏差不大于1.5mm。
门扇关闭时，其对口缝和扇与框的缝隙应均匀，应控制在2～4mm。
门扇与地面的间隙在开启范围内，如无特殊要求时，应为2～7mm。
双扇门关闭时，应在同一垂直平面内，其平整度不大于2mm。
启闭门窗的力矩不大于50N/m（近似10kg/m）。
门扇关闭速度适宜，应在3～15s之间，开启90°±3°的角度，地弹簧定位准确可靠。——GB 301—88第10.4.9条，GB 8482
（9） 门窗安装时，执手、撑挡、插销、门窗等五金配件应定位准确、齐全、安装牢固，使用灵活可靠。玻璃密封条镶嵌紧密，平整服帖，不得有卷边、脱槽、断头、扭曲、缺角现象。门窗框周边所注的防水密封胶应有连续、饱满、光滑，形成均匀直线，不得有气泡、气孔。——GB 8478、8479、8480、8481
9． 铝合金门窗安装时，应注意产品保护，窗槛严禁搁置脚手板，校正严禁用金属锤敲击，以防其击伤或变形，保护膜应待安装完成和无污染后才能枪出。——JGJ 73—91第3.1.4条
10． 告辞建筑外墙铝合金窗安装应按设计要求，并做到有可靠的防雷接地。——GB 50057
