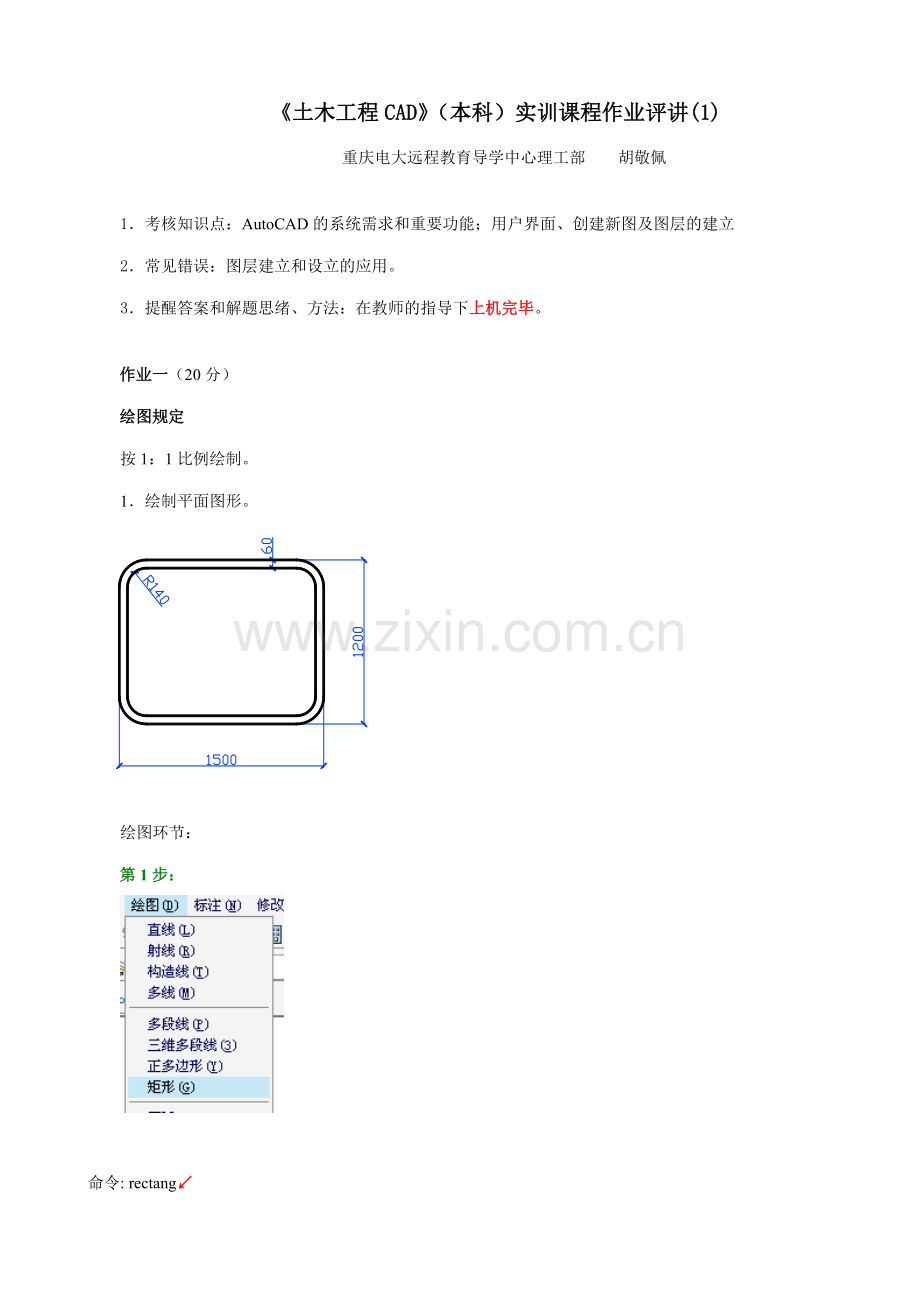

《土木工程CAD》（本科）实训课程作业评讲(1)
重庆电大远程教育导学中心理工部 胡敬佩

1．考核知识点：AutoCAD的系统需求和重要功能；用户界面、创建新图及图层的建立
2．常见错误：图层建立和设立的应用。
3．提醒答案和解题思绪、方法：在教师的指导下上机完毕。

作业一（20分）
绘图规定
按1：1比例绘制。
1．绘制平面图形。

绘图环节：

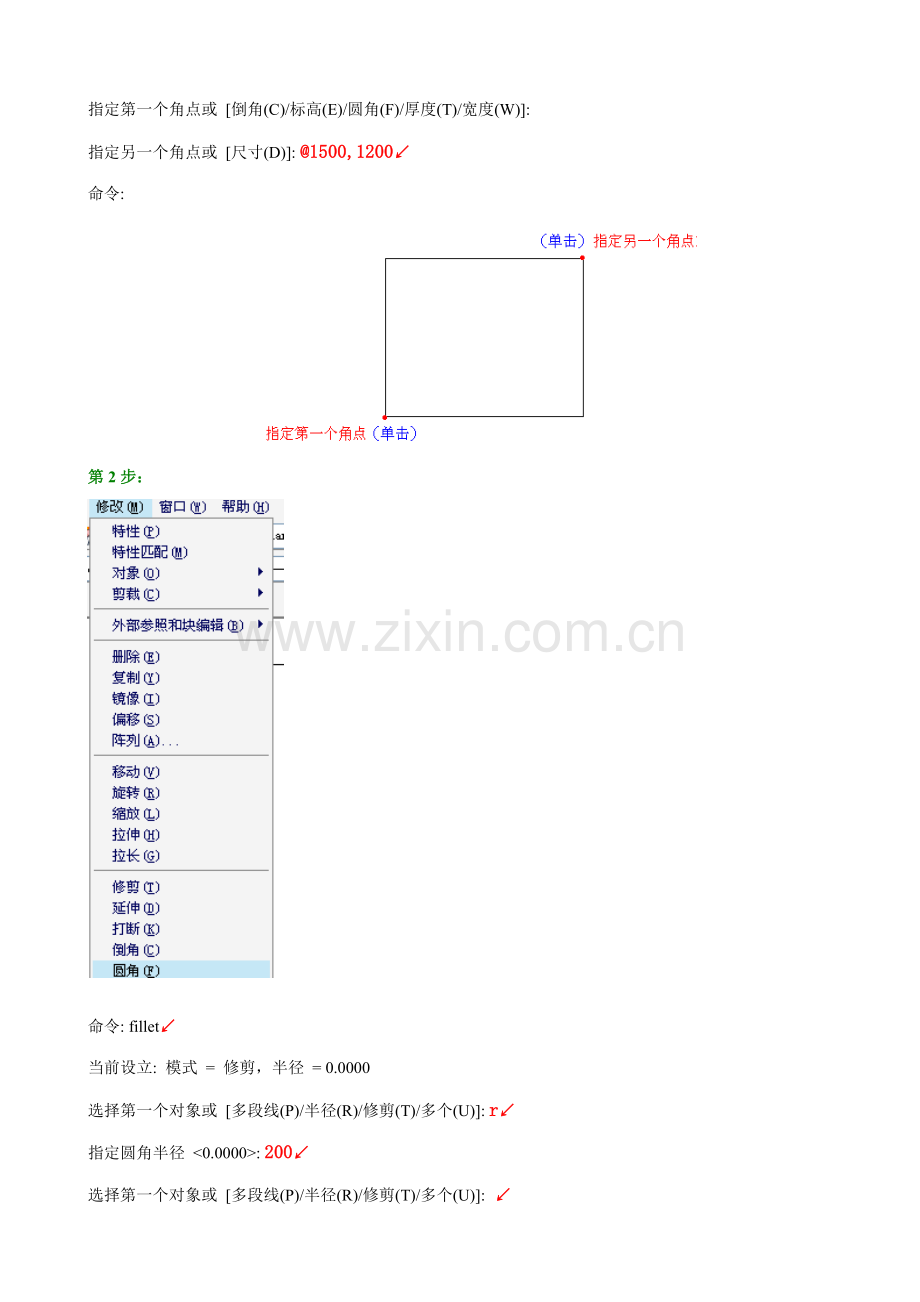

第1步：

命令: rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或 [尺寸(D)]: @1500,1200↙
命令:

第2步：

命令: fillet↙
当前设立: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: r↙
指定圆角半径 <0.0000>: 200↙
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: ↙
命令:

命令: fillet↙
当前设立: 模式 = 修剪，半径 = 200.0000↙
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: u↙
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]:
选择第二个对象:
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]:
选择第二个对象:
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]:
选择第二个对象:
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]:
选择第二个对象:
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: ↙
命令:

第3步：

命令: offset↙
指定偏移距离或 [通过(T)] <通过>: 60↙
选择要偏移的对象或 <退出>:
指定点以拟定偏移所在一侧:
选择要偏移的对象或 <退出>:↙
命令:

2．绘制平面图形。（20分）

绘图环节：
第1步：

命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)]: 2100↙
命令:

第1步：画虚线。

命令: _line 指定第一点:（圆心）
指定下一点或 [放弃(U)]: 2100↙（正交状态）
指定下一点或 [放弃(U)]: ↙
命令:

命令: l
LINE 指定第一点:
指定下一点或 [放弃(U)]: @2100<-60↙
指定下一点或 [放弃(U)]: ↙

命令: tr↙
当前设立:投影=UCS，边=无
选择剪切边...
选择对象: all↙
找到 3 个
选择对象: ↙
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)](单击要修剪的对象)
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]: ↙
命令:

命令: offset↙
指定偏移距离或 [通过(T)] <通过>: 300↙
选择要偏移的对象或 <退出>:
指定点以拟定偏移所在一侧:
选择要偏移的对象或 <退出>:↙
命令:

命令: offset↙
指定偏移距离或 [通过(T)] <通过>: 600↙
选择要偏移的对象或 <退出>:
指定点以拟定偏移所在一侧:
选择要偏移的对象或 <退出>:↙
命令:
→ →

命令: divide↙
选择要定数等分的对象:
输入线段数目或 [块(B)]: 8↙
命令:
→
命令: _line 指定第一点: _nod 于
指定下一点或 [放弃(U)]: _nod 于
指定下一点或 [放弃(U)]: ↙
命令:

→ →

3．绘制指北针。圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。（20分）

绘图环节：
第1步：绘直径为24mm的圆。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)] <414.2822>: 24↙
命令:
→第2步：
第3步：
→ →
第4步：

第5步：

→ →
→
第步：书写文字N。
→
→
4．抄绘下面的平面图形，已知四个小圆直径相等。（20分）
见重难点分析中。
