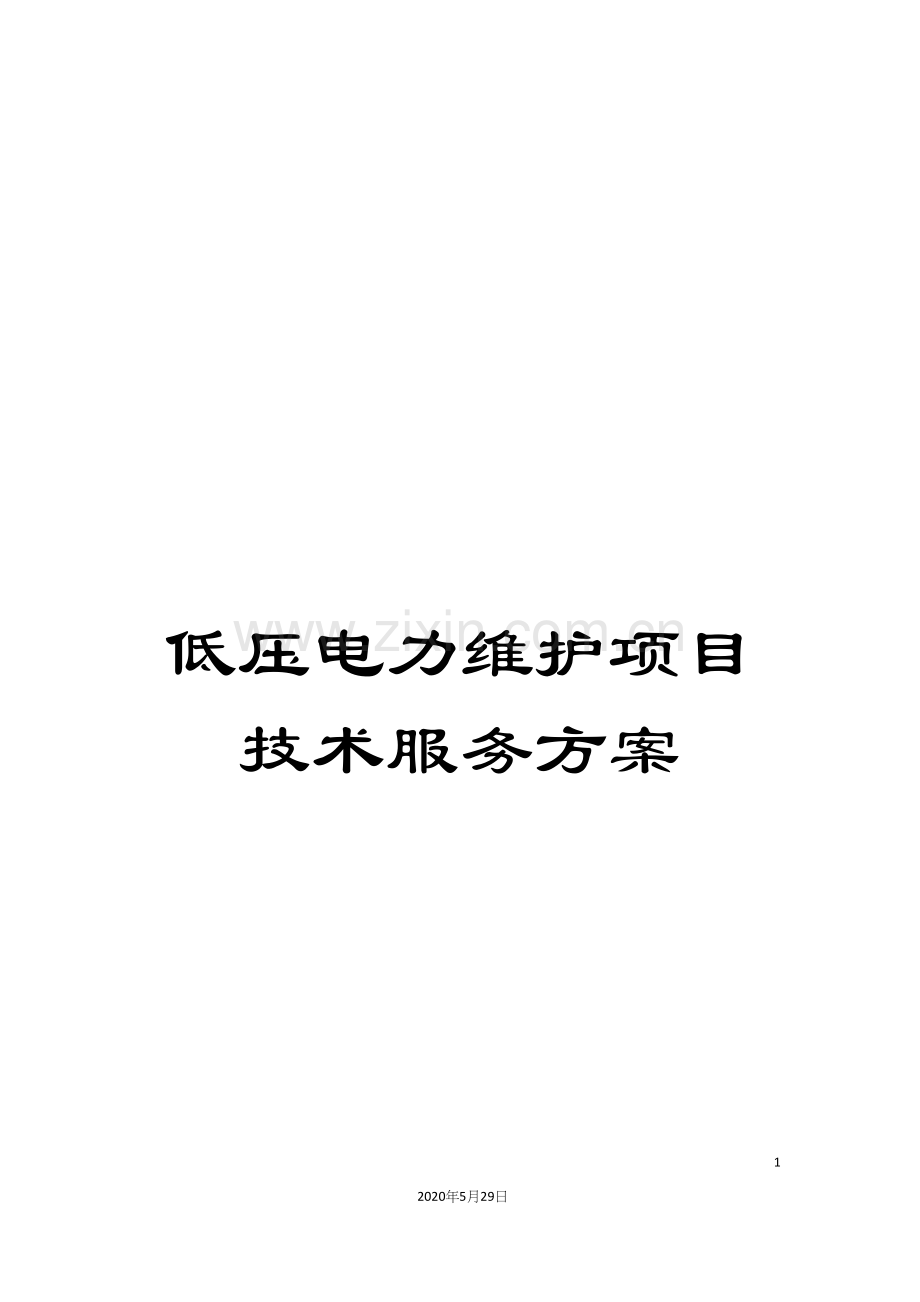

低压电力维护项目技术服务方案.docx

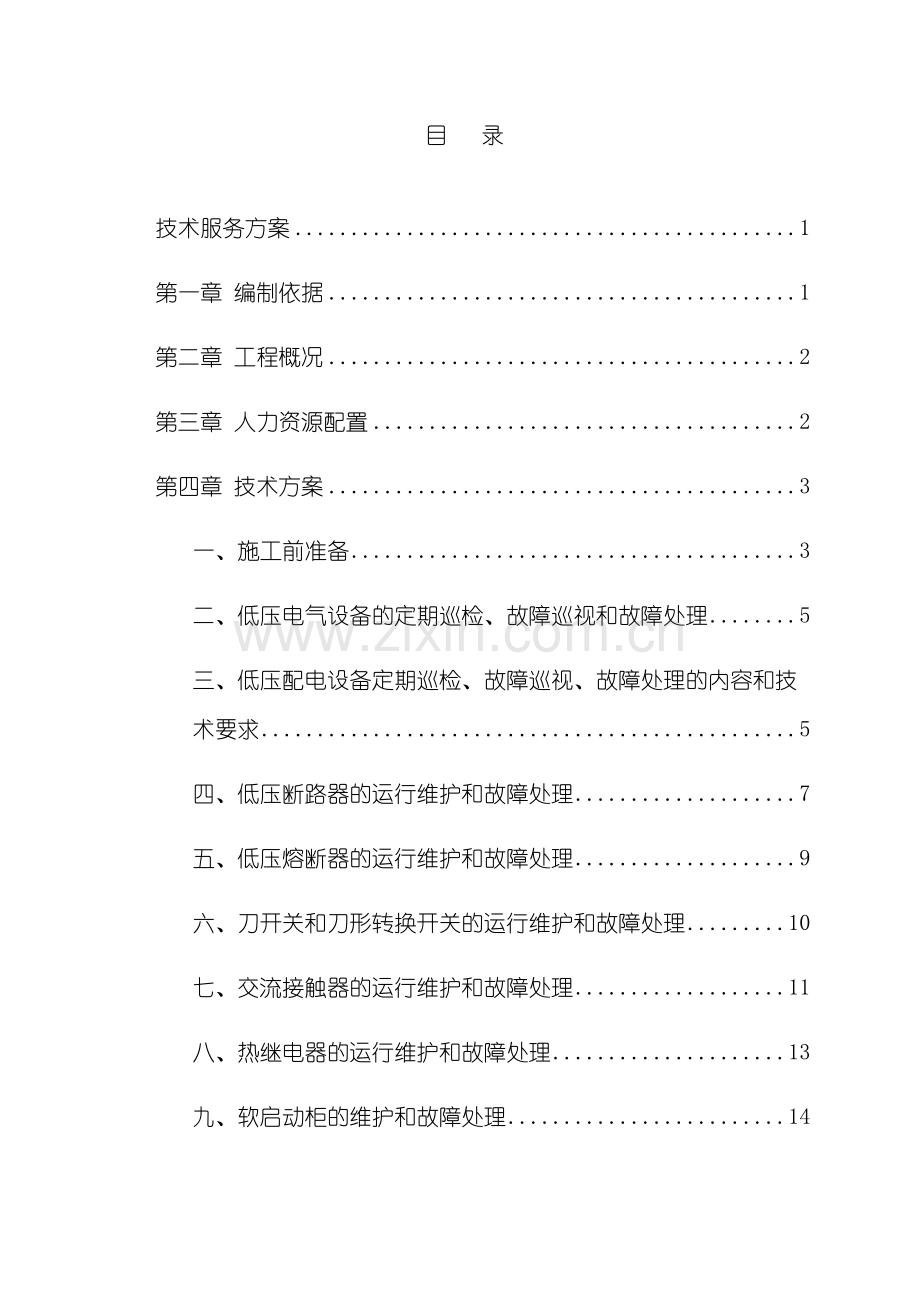

低压电力维护项目技术服务方案802020年5月29日文档仅供参考目 录技术服务方案1第一章 编制依据1第二章 工程概况2第三章 人力资源配置2第四章 技术方案3一、施工前准备3二、低压电气设备的定期巡检、故障巡视和故障处理5三、低压配电设备定期巡检、故障巡视、故障处理的内容和技术要求5四、低压断路器的运行维护和故障处理7五、低压熔断器的运行维护和故障处理9六、刀开关和刀形转换开关的运行维护和故障处理10七、交流接触器的运行维护和故障处理11八、热继电器的运行维护和故障处理13九、软启动柜的维护和故障处理14十、变频器维护和故障处理16十一、电力电缆巡视和故障处理19十二、低压带电作业安全注意事项20十三、停电检修及送电时安全注意事项20第五章 安全生产组织和制度21一、安全管理方针21二、安全生产管理目标21三、安全领导小组21四、安全生产管理措施21五、安全生产组织技术措施22六、特殊恶劣环境安全生产管理23七、突发事件应急预案23第六章 质量目标和措施26第七章 管理制度34第八章 进度计划及保障措施36第九章 服务质量及保证措施38第十章 服务响应时间与承诺40第十一章 资料管理40第十二章 环境保护管理及文明施工41 第一章 编制依据全面响应的各项条款。遵守国家各项法律法规,贯彻执行国家相关工程施工标准和行业相关工程施工规范的各项要求,规范操作,以满足各项生产、生活需求为工作目标。具体文件编制依据及相关法律法规文件:1、 2、 DL/T 57295 ;3、 4、 GB/T 13869- 5、 (电力线路部分) GB26859- 6、 JGJ46- 7、 GB/T 18037- 8、 中华人民共和国电力法(中华人民共和国主席令第六十号)9、 电力设施保护条例(中华人民共和国国务院令第239号)10、 电力设施保护条例实施细则(中华人民共和国国家经济贸易委员会、中华人民共和国公安部令第8号)11、 12、 (电力线路部分)DL 4091991 13、 DL/T 620-1997 14、 15、 16、 电力工业部:17、 SY4206 18、 (国电电源 49号)19、 GB50173-9220、 DL/T 596199621、 DLT5220- 22、 GB50258-9623、 GB50171-9224、 GB50254-9625、 (DL5009.2- )26、 ( )27、 (JB/T9678-1999)28、 (GB T 2314- )以及与本工程有关的规程、规范、标准、标准图集编制本施工方案。第二章 工程概况1、项目名称:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx项目2、项目施工地点:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx3、项目简介:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx4、标段划分:Xxxxxxxxxxxx5、服务期限: 服务期限暂定为三年,服务合同按年签订,招标限价按一年服务期设定;对在第一个合同期内考核合格、无重大安全事故的中标人,可在服务范围、服务内容和服务标准不变、签约价格不高于第一个合同期的条件下,按年续签合同;考核标准由招标人制定。 6、工程特点本工程地处陕北黄土高原,气候恶劣,春秋多风沙,冬天严寒多雪。且配电设备地处高原,夏季易遭受雷电损害。电气设备在此环境下运行故障率较高,对巡检维护人员的定期巡检、故障巡视水平以及应急故障处理的能力要求较高。第三章 人力资源配置1、管理人员组织机构设置:经公司各职能部门研究,根据本工程的特点,拟委派管理水平高、业务素质强、服务意识优的管理人员组建本工程的项目管理机构。针对xxxxxxx生产、生活区域均处大山深处,山大沟深、坡陡弯急、应急抢险难度大的特点,该项目组分为2个驻点维护队,每队运行维护人员8人,1个应急机动队,运行维护人员5人,共计21人。管理人员、技术负责人和后勤人员共计5人,本项目合计人员26人。公司及项目部管理机构如下:3、操作人员岗前培训:对所有操作人员进行安全、技术及操作规程的岗前培训,熟悉掌握井区及站所设备性能及操作程序。组织学习xxxxxxx各项标准化管理制度和两个体系的落实。要求所有上岗人员必须严格遵守各作业区的各项规章制度、遵纪守法强化并提高安全理念和优质服务意识。熟练掌握相关技术规范及标准和应急事故预案演习,经培训考试合格后方可上岗。第四章 技术方案一、施工前准备1.1、设备、工具配备和检验:按照现场生产实际和规范要求配备工具和仪器,对所配置的仪器定期进行检验和校对。运行维护配备的主要设备:序号设备名称规格型号数量单位生产厂家1巡线车值班车长城风骏5皮卡2辆庆铃皮卡1辆2红外线热像仪FRIE3台3电能质量分析仪PPQM3台4望远镜NIGHTHUNTER XP 8X563台5电阻测试仪BL-2672A3台6工频交流耐压机FT-10033台7直流耐压机PTS-35F3台8电焊机4003台9汽油发电机8KW3台10倒链10T6套11倒链3T6套12导线紧线钳头1201856个13地线紧线钳头25506个14紧线器3T12把15导线挂滑车240mm18个16承力挂滑车300mm18个17钢丝绳(200米/条)163条18钢丝绳卡1690个19液压压接钳9台20白棕绳(100米/条)163条21切割机3台22磨光机3台23套筒扳手6套24梅花板手6套25卷尺50米6把1.2、技术准备:1.2.1、根据具体采油作业区生产、生活区域分布,现场勘察地形地貌,划分重点巡查区域和一般巡查区域,重点区域每月巡查频率不低于4次(每周不低于1次),一般区域每月不低于2次(每两周不低于1次);1.2.2、制定切实符合实际的巡检安排表,明确巡检内容;1.2.3、对现场巡视发现的故障或巡视中发现的潜在故障报项目部备案,及时制定有效可行的处理方案,报技术负责人审核,经项目经理批准后及时与甲方沟通、协调解决; 1.2.4、出现突发事故、应及时启动应急预案,第一时间配合甲方处理故障;1.2.5、施工前技术负责人必须根据已经掌握的情况对技术人员和现场施工人员进行技术交底。二、低压电气设备的定期巡检、故障巡视和故障处理2.1、定期巡检、故障巡视方法:巡视人员要严格按照巡视路线及内容对设备进行检查,利用红外线测温仪等设备,同时加以巡视人员目测、耳听、鼻嗅等感官的检查手段,及时发现运行中设备的缺陷及隐患,仔细查看、分析、并做好记录。常见的巡视检查方法有以下四个方面: 2.1.1、目测法:目测法就是值班员用用肉眼对运行设备可见部位的外观进行观察来发现设备的异常现象,如变色、变形、位移、破裂、松动、打火冒烟、渗漏油、断股断线、闪络痕迹、腐蚀污秽都能够经过目测法检查出来。 2.1.2耳听法:变电所一、二次电磁设备(如变压器、互感器、继电器),正常运行经过交流电后,其绕组铁芯会发出均匀节律和一定响度的”嗡、嗡”声。运行值班人员应该熟悉掌握声音的特点,当设备出现故障时,会夹着杂音,甚至有”噼啪”的放电声,能够经过正常时和异常时的音律、音量的变化来判断设备故障的发生和性质。 2.1.3、鼻嗅法:电气设备的绝缘材料一旦过热会使周围的空气产生一种异味。这种异味对正常巡查人员来说是能够嗅别出来的。当正常巡查中嗅到这种异味时,应仔细寻查,及时发现过热的设备与部位,查明原因并进行处理。 2.1.4红外线测温法:红外线测温仪是一种高灵敏度的热敏感应辐射元件,是由被测物发射出来的红外线来进行测温的仪表,能正确地测出运行设备的发热部位及发热程度。测量设备在运行中的实际温度,了解设备在测温时所带负荷情况,与设备的历年温度记录资料及同等条件下同类设备温度作比较,并与各类电气设备的最高允许温度比较后做出判断。若有少许温升、且各相有一定的温度差则需引起注意,要重点监视该发热设备,分析原因直至设备恢复正常;若温度超过最高允许温度,或各相温度差极大则应立即汇报调度,根据调度指令采取相应措施。三、低压配电设备定期巡检、故障巡视、故障处理的内容和技术要求3.1、低压配电装置定期检查的项目: 3.1.1对配电装置的绝缘水平进行测定。 3.1.2导体连接处是否良好,接触点是否有磨损。 3.1.3对接触器等元件进行解体检查,判别易损元件是否需要更换。 3.1.4对保护继电器的性能进行测定。 3.1.5定期清除配电装置(特别是导体和绝缘体)的污秽物。3.2、低压配电装置定期检查的技术要求: 3.2.1、必须保证配电箱、计量箱、抽油机控制箱,外壳接地牢固,接线规范。 3.2.2、井场、站库、生活点等的配电箱、计量箱、抽油机控制箱箱体、接地线及箱内各设施完善,符合安全规定。 3.2.3、低压电气的各类开关安全、灵活;断路器、接触器等电气设备、附件的安装及接线必须符合安全规定,不得出现短接、虚接和跨接等。 3.2.4、各类低压电气设施安装、布线标准规范,电力电缆表皮完整,不得出现破损,绝缘性能必须符合安全要求。 3.2.5、低压电气设备中所有的配套元件、绝缘套、支柱绝缘子等附件设备必须安全可靠,不得出现损伤。 3.2.6、在电缆沟敷设的电缆,电缆架设安全规范,电缆沟中不得出现淤泥、积油、水等液体。汛期下雨后,必须尽快将电缆沟中的积水排除,消除安全隐患。 3.2.7、井场、站库、生活点等各类电气开关、接线盒、照明灯具等接线规范,井场、站库等重要场点必须符合电气防爆要求。 3.2.8、铝芯电缆与电气设备的连接必须要求可靠的铜-铝过渡接头等安全措施。 3.2.9、保证井场、站库、生活点等各类开关、继电保护设安全可靠,能够起到保护作用。井组、生活场点、站库等不得存在私拉乱接电线现象,一旦发现必须尽快拆除,并严格按照规范重新布线,确保用电安全。 3.2.10、各类电缆与电机的连接,必须安全可靠,符合电力规范要求。3.3、低压配电装置的故障处理: 3.3.1母线连接处过热的处理:在实际运行中,母线接触处要用示温蜡片进行监视。如果发现母线连接处过热,应立即采取相应的措施,其处理办法有: 3.3.2过负荷运行的处理:应立即减轻负荷、或更高标准配电装置。3.3.3母线接触不良造成的母线发热:应检查其原因,在采取相应的措施。如果是对接螺栓过松或过紧,对螺栓的松紧进行调节即可;如果是螺母滑扣、弹簧垫圈等失效,应对其进行更换。3.3.4运行中三相不平衡的处理:如果是配电变压器的二次侧三相电压不平衡,应调节或更换变压器;如果是三相负荷不平衡,应调整三相负荷;如果是配电变压器的二次侧的零线断路,应查明地点并重新接好零线。3.3.5熔体熔断的处理:如果是负载发生短路引起的故障,应检查并排除故障;如果是过负荷引起的故障,应减轻线路负荷或停止部分负荷的运行;如果是配电盘以上的线路短路,应查明短路点并进行处理。3.3.6配电盘上的电器烧坏的处理:如果是接线错误引起的短路,应检查并重新接线;如果是电器容量过小,应更换大容量的电器;如果环境恶劣,污染严重,应采取防尘措施或更换防尘能力强的电器。 3.3.7电压过低的处理:如果是系统电压过低,应与供电部门联系,提高系统电压;如果是负荷过大引起的,应减轻负荷;如果低压线路过长,应更换截面积较大的导线;如果是变压器调节开关调节不当,应重新调整调节开关的位置。四、低压断路器的运行维护和故障处理4.1、断路器在使用中要注意下列事项:4.1.1断路器在投入使用前或每隔一定时间,应对断路器上的灰尘进行清理,以保证断路器的良好绝缘。4.1.2断路器长期使用后,如果触头表面有毛刺或金属颗粒等,应及时清除,保证良好的接触。4.1.3灭弧室分断后或长时间使用之后,应清除灭弧室内壁和栅片上的金属颗粒和灰尘。4.1.4检查所带负荷是否超过断路器的的额定值;接触点和连接点是否有过热的现象。4.1.5检查分、合闸状态是否与指示灯信号相符合;检查传动机构和相间绝缘主轴的工作状态,传动机构有无变形、锈蚀、销钉脱落等现象相间绝缘主轴有无裂痕、表层剥落、烧痕和放电现象;弹簧的外观应无锈蚀,线圈是否过热等。4.1.6检查灭弧罩的工作位置是否因振动而移动,外观是否完整;灭弧罩是否有损坏等。4.2低压断路器的故障及故障处理:4.2.1触头过热的处理:触头发热是由于电流流过触头时,在触头间产生有功损耗所致,触头一般发热是正常的,如果是过热则是一种故障,应认真分析其原因且及时进行处理。4.2.2触头表面氧化:触头表面氧化,会使接触电阻增大,造成过热,而且温度越高,越容易氧化,这时应清除表面氧化物;若触头表面由于积尘或积油垢而形成绝缘薄膜,对其进行清理即可。4.2.3触头磨损:若由于起动频繁或使用时间过长等原因引起触头磨损,应及时更换。4.2.4断路器弹簧压力不够:若弹簧压力不够会引起触头熔焊,应及时调整弹簧压力,使之接触良好;若是由于经过电流过大引起触头熔焊,应更换容量大的自动空气开关,使之能承受大电流的作用。4.2.5断路器触头烧毛:若由于灭弧时间过长而引起触头烧毛,应对触头经行磨平处理,清理触头周围污垢、灰尘,防止由于接触不良出现接触打火,造成触头烧毛。4.3、低压断路器与导线接触部分过热处理4.3.1由于导线连接螺丝松动,弹簧垫圈失效等导致接触电阻增大,应及时更换好弹簧垫圈,并紧固好。4.3.2由于选用螺栓偏小,造成开关经过额定电流时连接部位也过热,应选择适当的螺栓。4.3.3两种不同的金属相互连接将会发生电化腐蚀,引起接触电阻增大而过热,应采用铜铝国度接线端子,在连接处涂敷导电膏,防止接触处的电化锈蚀。4.4、低压断路器灭弧系统的故障处理4.4.1若灭弧罩受潮,其绝缘降低,电弧不能被拉长,阻止电弧进入灭弧罩,延长了灭弧时间。处理办法将灭弧罩烘干即可。4.4.2若灭弧罩在高温下其表面烧焦了,会形成炭质的导电桥,对灭弧不利。处理办法能够用细锉轻轻的把炭化层锉掉。4.4.3若金属灭弧栅片脱落、锈蚀,将使电弧不能顺利的拉入栅片中,影响灭弧效果。处理办法是及时进行修补。4.5、低压断路器分、合闸故障处理4.5.1手动操作的断路器不能合闸。进行检修时,应注意失压线圈是否正常、脱扣机构是否动作灵活,储能弹簧是否完好,线路上有无额定电压。在确定故障点后,根据具体情况进行修理。4.5.2电动操作的断路器不能合闸。在检修时,若电磁铁损坏或行程不够,应修理电磁铁或调整电磁铁拉杆行程;若操作电源不合要求,应调整或更换操作电源;若操作电动机损坏或电动机定位开关失灵,应排除电动机故障或修理电动机定位开关。4.5.3分励脱扣器不能使断路器分闸。若反作用力弹簧弹力太大或储能弹簧弹力太小,应调整更换有关弹簧;若传动机构卡死,不能动作,这时应检修传动机构,排除卡塞故障。4.5.4启动电动机或工作一段时间后自动掉闸。当断路器接通电路后,电动机还在启动时就自动掉闸,分断了主电路,其可能原因是由于整定电流调得太小,过载脱扣装置瞬时动作,应重新调大整定电流。若电路工作一段时间后自动掉闸,可能是由于过载脱扣装置长延时整定值调得太短,应重新调整;也可能是热元件或延时电路元件损坏,应检查更换。4.5.5若触头动作不同步,可能是触头传动装置损坏或失灵,应检查调整该触头的传动装置。4.5.6若辅助触头不能闭合,可能是动触头桥卡死或脱出,传动机构卡死或损坏,应检查动触头桥或动触头传动机构。4.6、线圈的故障处理4.6.1若磁吹线圈匝间短路,可能是由于线圈受冲击或碰撞造成的,这时能够用螺丝刀拨开并调整匝间间隙。4.6.2若合闸线圈在完成后,辅助触点未能及时将合闸线圈的电源切断,这时要检查辅助开关的触点是否完好,有无烧结粘连现象,并作出相应的处理。4.6.3若线圈中有接地现象,则线圈不再受辅助开关的控制,只要接通电源线圈即带电,这时应检查线路绝缘或是否有接线搭地的现象。五、低压熔断器的运行维护和故障处理5.1、低压熔断器的运行维护: 5.1.1检查负荷情况是否与熔体的额定值相配合。 5.1.2检查熔体管外观有无破损、变形等现象,瓷绝缘部分有无破损或闪烙放电痕迹。熔体管接触有无过热现象。 5.1.3检查熔体是否发生氧化、腐蚀或损伤等现象。 5.1.4检查有熔断信号指示器的熔断器,其指示是否保持正常状态。 5.1.5检查熔断器环境温度应与保护对象的环境温度层是否保持一致,若相差过大回使保护动作产生误差。5.2、低压熔断器的故障处理 5.2.1熔体熔断的原因: 一般主截面熔体在小截面处熔断是因为过负荷引起。因为小截面处温度上升较快。熔丝因过负荷熔断,表现为熔断部位长度较短; 变截面熔体的大截面部位也熔化无遗、熔丝爆熔或熔断部位很长,一般则是判断为因短路引起熔断。5.2.2故障处理: 熔断器熔体过早熔断。可能是因为熔体选得太小,应选择适当截面的熔体;熔体形状直接影响熔体的熔断特性,不要人为地改变熔体形状,以免引起不必要的熔断事故; 熔断器不能熔断。熔体选得过大,特别是在更换熔体时,增大了熔体的电流等级或用其它的金属丝代替,当发生短路时,熔体不能熔断,则不能对线路或电动机起保护作用。 5.2.3更换熔体的要求: 安装熔体时,必须保证接触良好,若接触不良会使接触部位过热,热量传至熔体,熔体温度过高会造成误动作。有时因接触不良产生火花会干扰弱电装置; 更换熔体时,不能使熔体受到机械损伤,否则,相当于熔体截面减小,电阻增加,可能出现电气设备正常运行时熔体熔断,造成停电,影响设备的正常运行; 更换熔体时,一般不带电,而且要注意熔体的电压值、电流值和熔体的片数,还要使熔体与管子相配。六、刀开关和刀形转换开关的运行维护和故障处理6.1、刀开关和刀形转换开关的运行维护 6.1.1检查负荷电流是否超过刀开关的额定值。 6.1.2检查刀开关是否有动、静触头连接不实,静触片闭合力不够或开关合闸不到位的故障。 6.1.3检查刀开关电源策和负荷侧,进出线端子与开关连接处是否压接牢固,有无接触不实,过热变色等现象。6.1.4检查绝缘连杆、底座等绝缘部分有无损坏和放电现象。 6.1.5检查动、静触头有无烧伤或缺损,灭弧罩是否清洁完整。 6.1.6检查刀开关三相闸刀在分合闸时,是否同时接触或分开,触头接触是否紧密。 6.1.7操作机构应完好、动作应灵活,分合闸位置应准确到位。顶丝、销钉、拉杆等均应完好,无缺损、断裂。 6.1.8对刀熔开关,特别注意调整其同相位内的上下触头同时闭合和上下触点间的中心位置,以使其接触紧密。6.2、刀开关和刀形转换开关的故障处理 6.2.1合闸时静触头和动触刀旁击处理:这种故障的原因是静触头和动触刀的位置不合适,合闸时造成旁击,刀开关应检查动触刀的紧固螺丝有无松动。其处理办法是:刀开关调整三极动触联紧固螺丝的松紧程度及刀片间的位置,调整动触刀紧固螺丝松紧程度,使动触刀调至有静触头的中心位置,做拉合试验,合闸时无旁击,拉闸时无卡阻现象。6.2.2接点打火或触头过热处理:这种故障的原因主要是接触不良导致电阻增大造成的。其处理办法:停电检查接点、触头有无烧损现象,用砂布打平接点或触点的烧伤处,重新压接牢固,调整触头的接触面和接点压力。6.2.3合闸后操作手柄反弹不到位:这种事故的原因是:开关手柄操作联杆行程调整不合适或静、动触头合闸时有卡阻现象所致,其处理办法:调整操作联杆螺丝使其长度与合闸位置相符,处理静触头的卡阻现象。七、交流接触器的运行维护和故障处理7.1、交流接触器的运行维护 7.1.1外观检查: 清除灰尘,可用棉布沾少量汽油擦去油污,然后用干净布擦干; 拧紧所有压紧导线的螺丝,防止松动脱落引起连接部分发热; 对金属外壳或条架要检查接地螺钉是否紧固良好。 7.1.2灭弧罩检修:取下灭弧罩,用毛刷清除罩内脱落物及金属颗粒。如发现灭弧罩有破损,应立即更换。对于有栅片的灭弧罩,如果栅片有烧损、严重脱落等现象,也应更换。 7.1.3触头系统检查: 检查动、静触头是否对准,三相是否同时闭合,并调节触头弹簧使三相一致; 用摇表测量相间绝缘电阻,其电阻值不能低于10M; 触头磨损严重、烧伤严重或开焊脱落等应更换新的元件。若是触头是轻微的损伤或接触面发毛或变黑,可不予处理。若影响接触时,能够用小锉磨平打光; 经维修或更换触头后应调整开距、超程及触头压力,使其符合规定; 检查辅助触头是否灵活,静触头有无松动或脱落现象;触头开锯及行程是否符合要求。 7.1.4铁心的检查: 用棉纱醮汽油擦拭端面,除去油垢、灰尘等; 检查各缓冲器件是否齐全,位置是否正确; 铆钉有无断裂,铁心端面有无松散现象等情况; 短路环有无脱落或断裂,特别注意有无隐裂; 检查电磁铁吸合是否良好,有无错位现象。 7.1.5电磁线圈的检查: 检查电磁线圈有无过热,线圈过热反应在外表面老化、变色,若其表面温度高于65,则有可能是匝间短路造成的; 交流接触器的吸引线圈在电源电压为线圈额定电压值的85%105%时,应能可靠的工作,当电源电压低于线圈额定电压值的40%时应能可靠释放; 检查引线与插接件之间是否有开焊或断开等情况; 线圈骨架有无裂纹、磨损或固定不正常等情况。7.2、交流接触器的故障处理 7.2.1相间短路的处理: 由于尘埃、污秽等使线圈绝缘性能下降等原因造成的,应定期对线圈进行清洁处理; 接触器动作太快,转换时间短,在转换过程中造成短路。应更换动作时间较长的接触器来延长可逆转换时间; 可逆转换的转换器联锁触头不可靠或铁心剩磁太大,使两只接触器同时投入运行造成相间短路。这时应检查电气联锁和机械联锁,在控制线路中加中间环节。当剩磁过大时,需修整铁心或更换接触器。 7.2.2接触器吸合不正常处理: 若控制电路电压过低造成电磁吸力不够,难以使动铁心迅速吸向静铁心,此时应调整控制电路电压至额定值; 若是弹簧压力不适当,引起接触器吸合不正常。当弹簧的反作用力太大造成吸合缓慢,触点弹簧压力超程过大,会使铁心不能完全闭合,这时应对弹簧的压力进行调整或更换弹簧; 动、静铁心间的间隙太大,可动部分卡住、转轴生锈、歪斜都会引起接触器吸合不正常,应拆开检查,重新装配,调整间隙或清洗转轴及支撑杆,保证转轴转动灵活。 7.2.3接触器主触点过热或熔焊的处理: 若接触器吸合过于缓慢或有停滞现象,或者触点表面严重氧化及灼伤等,会使接触电阻增大,都会使主触点过热,应清楚触点表面的氧化物,保证良好的接触; 接触器起动过于频繁,主触点频繁的受到起动电流的冲击,会造成过热或熔焊。应合理操作,避免频繁起动,或选择适合频繁起动的接触器;主触点长时间经过过负荷电流会造成过热或熔焊,应减轻负荷,使设备在额定状态下运行,或根据负荷电流的要求,重新选择接触器; 负荷侧有短路点,吸合时短路电流流过主触点,会造成主触点熔焊,应检查短路点并排除故障。接触器的三相主触头闭合不同步,某两相主触点受到较大起动电流的冲击,也会造成主触点熔焊,应检查主触点的闭合状态,调整动静触头间隙达到同步接触。 7.2.4噪声过大的处理: 由于端面磨损、锈蚀或存在灰尘、油垢等杂质使铁心与衔铁接触不良,端面间间隙增大,电磁铁的励磁电路增大,振动加剧,使噪声加大。处理办法是将端面整平; 由于短路环断裂或脱落,将使铁心振动而发出噪声,处理办法是更换一个短路环即可; 由于电压过低,会使吸力不够,励磁电路增加,噪声增大。处理办法是把线圈电压增大到额定电压即可。 7.2.5灭弧装置的故障处理:灭弧装置受潮、炭化、破裂、灭弧栅片脱落或灭弧线圈间短路,造成灭弧困难或灭弧时间延长。若灭弧装置受潮,烘干即可;灭弧罩破裂,应进行更换;若匝间短路应及时进行修复或更换线圈即可。八、热继电器的运行维护和故障处理8.1、热继电器的运行维护 8.1.1检查负荷电流是否与热元件的额定值相符合,整定值是否合适。 8.1.2检查热继电器的运行环境温度是否符合要求,其允许温度为-3040。 8.1.3检查继电器与外部连接点处有无过热现象,连接导线是否满足载流要求。 8.1.4检查热继电器的绝缘盖板是否完好,保证继电器的准确动作。 8.1.5检查继电器双金属片是否保持原有的光泽,而且要定期清除继电器上的尘埃和污垢。8.2热继电器的故障处理 8.2.1热继电器主电路不通的处理:若热元件烧坏或热元件进出线脱焊,应更换热元件或热继电器;若继电器的长闭触点接触不良,应检修长闭触点;若热继电器的主电路或控制电路中接线螺钉松动,也会造成电路不通,此时紧固螺钉即可。 8.2.2热继电器误动作:当电动机起动频繁,热元件频繁地受到起动电流的冲击,会使继电器误动作,或者,电动机起动时间过长,也会使继电器误动作。这时应从控制线路上来采取措施,例如,在起动过程中,短接继电器,起动后再接入电路;若热继电器的调整部件松动,会使整定电流偏小,造成误动作,此时应检查动作机构及部件并紧固,重新调整至准确动作为止;热继电器工作环境的温度和电动机的工作温度相差过大,会引起热继电器的误动作,此时应加强装置处的通风散热;若接线不良或连接导线过细,也会引起热继电器误动作,此时应合理选择导线,并保证良好接触。8.3热继电器不动作的处理 8.3.1热继电器的整定值偏大或整定调节刻度有偏大的误差。应重新调整整定值,一般为电动机额定电流的110%左右。 8.3.2长闭触头烧结不能断开。应检修触头,若有烧毛能够轻轻打磨,并要对其表面的灰尘和氧化物进行定期处理。 8.3.3若热元件损坏或脱焊,应更换同类型的继电器;若动作装置卡住或导板脱出,应对其进行调整,使其能灵活动作。8.4、热继电器动作过快的处理 8.4.1热继电器的整定电流太小,应根据负荷的额定电流合理调整整定值;若热元件的额定值与负荷的额定电流值不匹配,应考虑更换热元件。 8.4.2热继电器相连的导线过细或连接不牢,会使接触电阻过大,造成局部过热,从而引起非过负荷而动作,应选择合理连接导线并压紧接线端。九、软启动柜的维护和故障处理9.1、软启动柜的维护:(1)断开软启动器柜内电源空开,确保主回路和控制回路无电。(2)打开软启动器前面板,线路板用毛刷刷后再用风机除尘,注意不能风压过大,以免造成小的控制线绝缘磨坏,除尘后见本色。各接线螺丝紧固。(3)检查:主回路端子应接触良好,铜排连接处无过热痕迹,控制回路各插件不松动,连接可靠。(4)检查:电力电缆、控制电缆绝缘外护套无划伤痕迹或烧焦现象。(5)检查:操作面板与主板连接排线无损伤,无断线,显示信息清晰、完整,消弧罩检查:内部触点无烧焦、损坏,灭弧罩完好。9.2、软启动柜的故障原因及处理方法:9.2.1出现起动报缺相故障,软起动器故障灯亮,电机没反应。出现故障的原因可能是: 起动方式采用带电方式时,操作顺序有误。(正确操作顺序应为先送主电源,后送控制电源); 电源缺相,软起动器保护动作 (检查电源); 软起动器的输出端未接负载。(输出端接上负载后软起动器才能正常工作) 9.2.2用户在使用过程中出现起动完毕,旁路接触器不吸合现象。故障原因可能是: 在起动过程中,保护装置因整定偏小出现误动作(将保护装置重新整定即可); 在调试时,软起动器的参数设置不合理; 控制线路接触不良。(检查控制线路)。9.3软启动柜在起动过程中,偶然有出现空气开关跳闸现象的故障原因及处理办法: 9.3.1空气开关长延时的整定值过小或者是空气开关选型和电机不配 :适量放大空气开关的参数或者更换空气开关型号 。 9.3.2软起动器的起始电压参数设置过高或者起动时间过长;根据负载情况将起始电压适当调小或者起动时间适当缩短。 9.3.3在起动过程中因电网电压波动比较大,易引起软起动器发出错误指令,出现提前旁路现象:建议用户不要同时起动大功率的电机。 9.3.4 起动时满负载起动:起动时尽量减轻负载。9.4用户在使用软起动器时出现显示屏无显示或者是出现乱码,软起动器不工作的故障原因及处理办法:9.4.1软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松:打开软起动器的面盖将显示屏连线重新插紧即可。 9.4.2软起动器控制板故障 :和厂家联系更换控制板。9.5、软起动器在起动时报故障,软起动器不工作,电机没有反应的故障原因及处理办法: 9.5.1 电机缺相 :检查电机和外围电路。 9.5.2软起动器内主元件可控硅短路:检查电机以及电网电压是否有异常,和厂家联系更换可控硅。 9.5.3 滤波板击穿短路:更换滤波板即可。9.6、软起动器在起动负载时,出现起动超时现象,软起动器停止工作,电机自由停车的故障原因及处理办法: 9.6.1参数设置不合理:重新整定参数,起始电压适当升高,时间适当加长。 9.6.2起动时满负载起动:起动时应尽量减轻负载。9.7、在起动过程中,出现电流不稳定,电流过大的故障原因及处理办法: 9.7.1 电流表指示不准确或者与互感器不相匹配:更换新的电流表。 9.7.2 电网电压不稳定,波动比较大,引起软起动器误动作:和厂家联系更换控制板。 9.7.3 软起动器参数设置不合理 (重新整定参数) 。9.8、软起动器出现重复起动的故障原因: 9.8.1在起动过程中外围保护元件动作,接触器不能吸合,导致软起动器出现重复起动 :检查外围元件和线路。 9.9、在起动时出现过热故障灯亮,软起动器停止工作的故障原因及处理办法: 9.9.1起动频繁,导致温度过高,引起软起动器过热保护动作。 9.9.2 在起动过程中,保护元件动作,使接触器不能旁路,软起动器长时间工作,引起保护动作:检查外围电路。 9.9.3负载过重起动时间过长引起过热保护 (起动时,尽可能的减轻负载) 。 9.9.4软起动器的参数整定不合理。时间过长,起始电压过低 (将起始电压升高) 。 9.9.5软起动器的散热风扇损坏,不能正常工作。(更换风扇)9.10、可控硅损坏的原因及处理办法: 9.10.1电机在起动时,过电流将软起动器击穿:检查软起动器功率是否与电机的功率相匹配,电机是否是带载起动:。 9.10.2软起动器的散热风扇损坏:更换风扇。 9.10.3起动频繁,高温将可控硅损坏:控制起动次数。 9.10.4滤波板损坏(更换损坏元件) 输入缺相,引起此故障的因素有很多: 检查进线电源与电机进线是否有松脱;输出是否接有负载,负载与电机是否匹配;用万用表检测软启动器的模块或可控硅是否击穿,及她们的触发门极电阻是否符合正常情况下的要求(一般在20-30欧左右) ; 内部的接线插座是否松脱。十、变频器维护和故障处理10.1、变频器维护 10.1.1定期清理一次柜门防尘滤网的灰尘,保证冷却风路的通畅。如果环境灰尘污染严重,定期清理的时间还应缩短。 10.1.2定期(三个月左右)停机检查一遍所有电气连接螺栓,查看螺栓松动及电缆虚接现象。 10.1.3巡视变频器室温度, 变频器的环境温度应不高于40。 10.1.4查看主电路、控制电路输入电压是否正常;液晶屏显示是否清楚,是否缺少字符;整体有无异常声音或异常振动,螺栓是否松动,有无变形损伤,有无过热造成的变色,有无粘着灰尘、污损;移相变压器有无异常的鸣叫、温度、怪味。控制电路螺丝类、接插件是否松动,是否有怪味、变色,是否有裂纹、破损、变形或显著生锈。10.2、变频器柜的故障处理:序号常见故障故障现象解决办法1接口板不通讯液晶屏与I/O板未建立通讯,I/O将5秒一次复位液晶屏,210秒后未建立通讯,则输出重故障1、通讯线是否正常,检查接线端子是否正确,有掉线,端子结错.滤波电容是否焊牢2、I/O板工作是否正常.特别是工作电压.3、I/O主控板芯片是否插好.2柜温过热单元柜温度大于60C系统将柜温过热保护1、柜顶风机工作是否正常.2、过滤网是否堵塞,拿A4纸置于过滤网上是否吸附, 则需要清洁过滤网3、是否长期工作于过载状态、环境温度是否过高环境温度应低于45,否则需要加强通风3变频器过流变频器输出电流大于额定电流的1.5倍1、加速时间是否太小、转矩提升是否过大、启动频率是否过高;2、电机或负载机械是否堵转,电机绕组和
