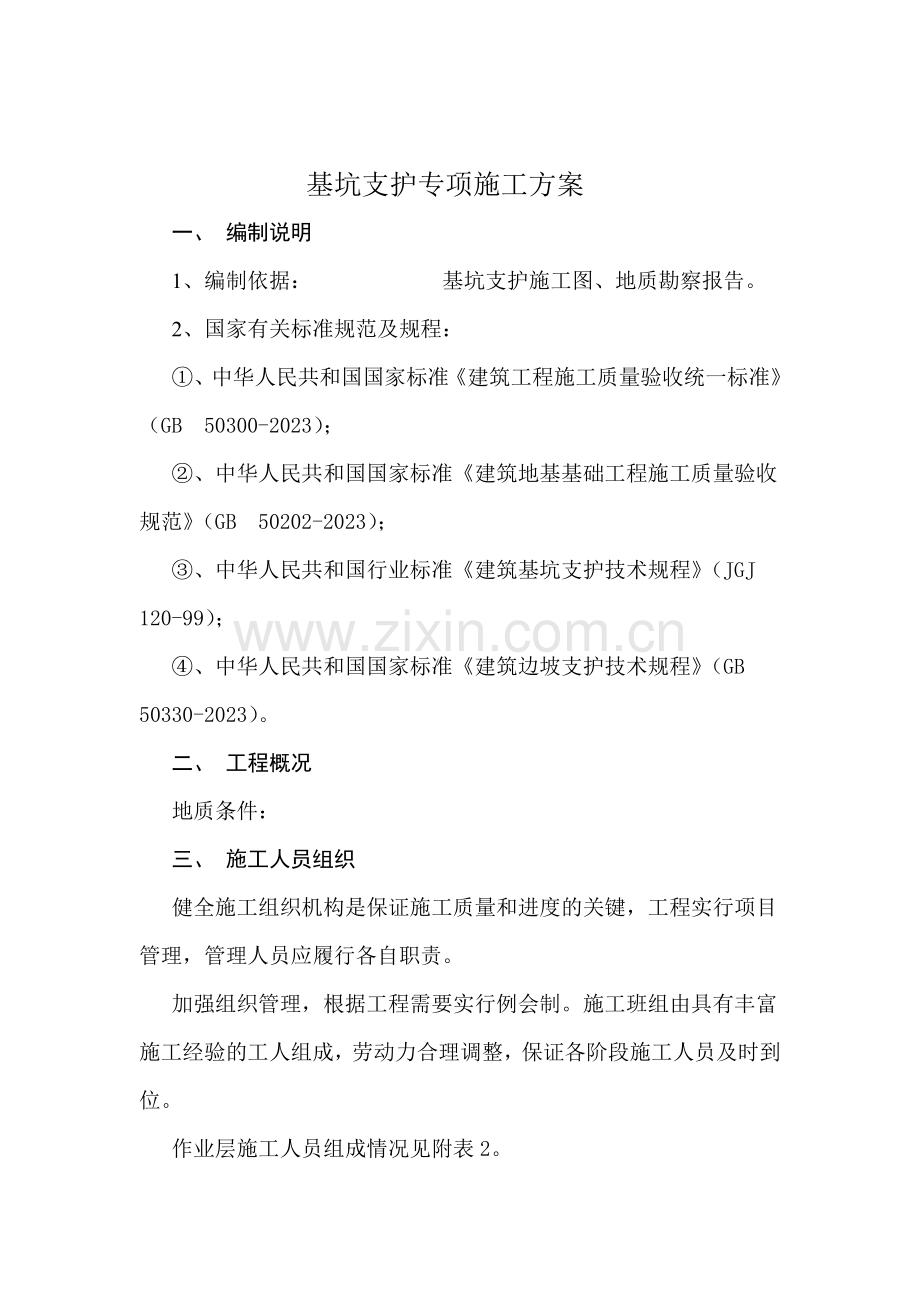

基坑支护专项施工方案一、 编制说明1、编制依据： 基坑支护施工图、地质勘察报告。2、国家有关标准规范及规程：、中华人民共和国国家标准建筑工程施工质量验收统一标准（GB 50300-2023）；、中华人民共和国国家标准建筑地基基础工程施工质量验收规范（GB 50202-2023）；、中华人民共和国行业标准建筑基坑支护技术规程（JGJ 120-99）；、中华人民共和国国家标准建筑边坡支护技术规程（GB 50330-2023）。二、 工程概况地质条件： 三、 施工人员组织健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。 加强组织管理，根据工程需要实行例会制。施工班组由具有丰富施工经验的工人组成，劳动力合理调整，保证各阶段施工人员及时到位。 作业层施工人员组成情况见附表2。项目部组织人员组成情况见附表1。职 务姓 名职 称项目经理技术负责人施工员安全员质检员测量员材料员资料员成孔负责人注浆负责人喷射砼负责人施工人员组成情况表（附表2） 序号 工 序 工 种 数 量 备 注 1边坡修整付工2成孔含安装土钉锚杆专业3安装钢筋网片钢筋工4注浆专 业5喷射混凝土专 业6 辅助施工电 工电焊工机修工木 工砼 工监测人员四、重要施工机械设备重要施工机械设备表（附表3） 序号 名 称型 号单 位数 量 1空气压缩机台2混凝土喷射机SGP-6台3砂浆搅拌机台4注浆机HB-3台5锚杆钻孔ZQS100D台6切割机台7电焊机300台8输料管6.5公分米9挖掘机卡特3200台10拖拉机台五、 施工工艺流程及施工方法（一）、 施工工艺流程1、土层锚杆施工水作业法工艺流程：测量、放线土方开挖修整边壁喷浆护坡钻机就位接钻杆校正孔位调整角度打开水源钻孔（接钻杆）钻至设计深度冲洗插锚杆压力灌浆、养护横竖梁、挡土板面层施工。 2、土层锚杆干作业施工程序与水作业钻进法基本相同，只是钻孔时不用水冲洗泥渣成孔，而是用压力气体将土体顺钻杆排出孔外而成孔。3、喷射混凝土面层施工工艺流程：立面平整绑扎钢筋网片干配混凝土料依次打开电、风、水开关进行喷射混凝土作业混凝土面层养护。（二）、 施工方法1、基坑开挖锚杆、土钉支护分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在上层作业面的土钉与喷射混凝土强度未达成70%前，不得进行下一层土的开挖。由于该基坑面积较大，允许在距离四周边坡810 m 的基坑中部自由开挖，但应注意与分层作业区的开挖相协调；用机械进行土方开挖，严禁边壁出现超挖或导致边壁土体松动或挡土结构的破坏。应按如下程序进行支护施工： （1）竖向分层开挖，分层高度控制为1.5m，在水平方向分小段间隔开挖，水平间距不超过20m。 （2）先将开挖的边壁作成斜坡，斜坡上口距支护边为50cm，按45进行放坡，并用挖掘机将边坡压紧，并迅速用喷射砼将土层封闭，以防土方流失影响边坡的稳定。 （3）喷射砼面层达成一定强度（以不被水冲走为原则），进行钻孔作业，钻孔到位后进行清孔、洗孔和压力注浆。 （4）锚杆砼强度达成70%后再将预留斜坡的土方采用人工清除，并尽快进行梁与面层的施工。 （5）梁及面层砼强度达成70%后进行下一步作业，如此循环进行。 2、排水 地下水、地表水等水体对支护的稳定性影响相称大，在施工时应采用恰当的降、排水措施排除地下水（涉及地表、支护内部、基坑排水），以避免土体处在饱和状态并减轻作用于面层上的静水压力。（1）对城南公园上部将公园内靠近基坑10m范围内花草移植，用C20砼进行找平，并设立排水沟，及时将地表水排出。（2）对基坑四周的排水管道全面进行清理，将原排水管道从基坑通过的进行改道。 （3）基坑四周支护范围内应预修整，构筑排水沟和水泥砂浆或混凝土地面，防止地表水向地下渗透。靠近基坑坡顶24m 的地面应垫高，并且里高外低，便于径流远离边坡。 （4）在支护面层应预留排水管，排水管插入长度为400600mm、直径为50mm 的水平排水管，其外端伸出支护面层，间距可为1.52m，梅花状布置以便将喷射混凝土面层后的积水排出。 （5）为了排除积聚在基坑内的渗水和雨水，应在坑底设立排水沟和集水坑，坑内积水应及时抽出。排水沟应离开边壁0.5lm，排水沟和积水坑宜用砖砌并用砂浆抹面以防止渗漏。 3、钻孔与锚杆制作 （1）钻孔时要保证位置对的（上下左右及角度），防止高低参差不齐和互相交错。（2）钻孔时采用泥浆护壁，以防止塌孔。 （3）钻进时要比设计深度多钻进100200mm，以防止孔深不够。 （4）锚杆应由专人制作，接长应采用对焊或帮条焊，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm 设立定位器一个；钻孔完毕后应立即进行洗孔并安插锚杆以防塌孔，为保证非锚固段锚杆可以自由伸长，可在锚固段和非锚固段之间设立堵浆器或在非锚固段涂以润滑油脂，以保证在该段自由变形。4、注浆 （1）压力注浆13MPa，为了提高土钉抗拔力，水泥砂浆可掺3%5%剂量微膨胀剂。注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆；注浆管应随锚杆同时插入，干成孔时在灌浆前封闭孔口，湿成孔时在灌浆过程中看见孔口出浆时再封闭孔口。 （2）注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7d，在灌浆体硬化之前，不能承受外力或由外力引起的锚杆移动。 5、土钉实验（1）土钉支护施工必须进行现场抗拔实验，应在专门设立的非工作土钉上进行抗拔实验直至破坏，用来拟定极限荷载，并据此估计土钉的界面极限黏结强度。 （2）每一典型土层中至少应有3 个专门用于测试的非工作钉。测试钉的总长度、黏结长度和施工方法原则上应与工作钉一致。 （3）测试钉进行抗拔实验时的注浆抗压强度不应低于13MPa。实验应采用连续分级加载，一方面施加少量初始荷载（不大于土钉设计荷载的20）使加载装置保持稳定，以后的每级荷载增量不超过设计荷载的20。每级荷载施加完毕后应立即记下位移读数并保持荷载稳定不变，继续记录以后l min、6 min、10 min 的位移读数。若同级荷载下10 min 与1 min 的位移增量小于l mm，即可施加下级荷载，否则应保持荷载不变继续测读15min、30min、60rain时的位移。此时若60 min 与6 min 的位移增量小于2mm，可进行下级加载，否则即认为达成极限荷载。根据实验得出的极限荷载必须大于设计荷载得1.25 倍，否则应反馈修改设计。 6、喷射混凝土 （1）在喷射混凝土前，面层内的钢筋网片牢固固定在边坡壁上并符合规定的保护层厚度的规定。钢筋网片可用插入土中的钢筋固定，在混凝土喷射时应不出现移动。（2）筋网片可用焊接或绑扎而成，网格允许偏差为10 mm；钢筋网铺设时每边的搭接长度不小于一个网格的边长或200mm，如为焊接则焊接长度不小于网筋直径的10 倍。 （3）喷射混凝土的配合比应按设计规定通过实验拟定，粗骨料最大粒径不宜大于12mm；喷射混凝土作业，应事先对操作手进行培训，以保证喷射混凝土的水灰比和质量能达成规定；喷射混凝土前，应对机械设备、风、水和电路进行全面检查及试运转；喷射混凝土的喷射顺序应自下而上，喷头与受喷面距离宜控制在0.81.5m 范围内，射流方向垂直指向喷射面，但在钢筋部位应先喷填钢筋一方后再侧向喷填钢筋的另一方，防止钢筋背面出现空隙；为保证喷射混凝土厚度达成规定值，可在边壁上垂直插入短的钢筋段作为标志。 （4）为加强支护效果，在喷射混凝土时可加入3一5的早强剂；在喷射混凝土初凝2h 后方可进行下一道工序，此后应连续喷水养护5-7d。 （5）喷射混凝土强度可用边长100 mm 立方试块进行测定，制作试块时应将试模底面紧贴边壁，从侧向喷射混凝土，每批至少留取3 组（每组3 块）试件。 7、施工监测 （1）锚杆、土钉支护的施工监测应涉及下列内容：支护位移、沉降的测量；地表开裂状态(位置、裂宽)的观测；附近建筑物和重要管线等设施的变形测量和裂缝观测；基坑渗、漏水和基坑内外的地下水位变化。在支护施工阶段，天天监测不少于3 次；在支护施工完毕后、变形趋于稳定的情况下天天1 次。监测过程应连续至整个基坑回填结束为止。 （2）观测点的设立：观测点的总数不宜少于3 个，间距不宜大于30m。其位置应选在变形量最大或局部条件最为不利的地段。观测仪器宜用精密水准仪和精密全站仪。 （3）应特别加强雨天和雨后的监测，以及对各种也许危及支护安全的水害来源（如场地周边生产、生活排水，上下水管，因开挖后土体变形导致管道漏水等）进行仔细观测。 （4）在施工开挖过程中，基坑顶部的侧向位移与当时的开挖深度之比超过3（砂土中）和35（一般黏土中）时应密切加强观测、分析因素并及时对支护采用加固措施，必要时增用其他支护方法。六、 质量保证措施 1、了解地质情况和地下管网、构筑物情况，认真编制基坑支护的设计、施工方案，做好施工前的技术交底和安全交底。根据现场实际情况，对也许出现的突发情况采用有效措施防范，必要时现场商定调整技术参数应急施工。 2、提前计算施工用材料量，以便备料。 3、根据水泥浆和混凝土的强度及工艺规定，提前做好配合比的试配和优选。 4、严格按照基坑支护施工方案精心施工，技术人员跟班指导作业，保证每道工序符合规定。 5、严把钢材、水泥、砂、石等材料的质量关，原材料应具有合格证。 6、对每个施工环节严格把关，质检员必须对工作认真、及时到位，对施工质量进行监督检查，检查合格后方可进行下道工序施工。 7、设专人对坡顶水平位移、坡顶沉降观测点进行测量，天天将测量结果反馈给责任工程师以指导施工。 七、 安全生产、文明施工的技术组织措施该支护工程具有离周边建筑物近、地质条件复杂、交叉作业、工期紧等特点，安全工作十分重要，严禁施工中在坡顶堆放材料及重物以免导致未成形的坡体滑移，各级管理人员应引起高度重视。 1、施工现场必须认真贯彻“安全第一，防止为主”的方针，坚持“管生产，必须管安全”的原则。建立安全管理生产责任制。 2、建立并认真执行安全交底制度，班前安全活动制度。 3、进入施工现场施工人员必须戴好安全帽，现场临时搭设的脚手架，支撑杆必须稳固。 4、土方坍落和滑坡是本工程最容易发生的安全隐患。在危险处设立醒目警示标志。施工过程中设专人对边坡进行监测。 5、施工前应提前做好防雨准备工作，遇雨天应停止施工，对施工用材料、机具及坡面进行覆盖防护，雨后复工须认真检查边坡情况。决定是否有必要采用措施，之后才干施工。 6、施工现场要做到及时清理，保持场容整洁，道路畅通。 7、施工期间严格遵守安全用电操作规程。 8、认真贯彻执行国家有关安全生产和文明施工的规定，保证支护施工的顺利进行。 八、 施工中注意的问题 1、土方开挖、支护施工应分段进行，可取1020m，土方开挖后应尽量减少基坑边坡暴露时间，遇雨天应大面积覆盖，同时在坡脚堆载以防止滑坡。 2、成孔时遇砾石、砖块、管网或地下构筑物时，孔位及其下倾角可以调整，如碰到砾石层可改用钢管做锚杆。 3、护坡坡脚的解决：喷射混凝土面层伸入基坑底标高下至少0.2m，以形成护脚。 4、基坑支护完毕，甲方应及时进行后序施工，同时做好有序排水，防止水浸渗入坡脚底下。九、 应急措施由于地质情况的复杂性和施工过程中的一些客观因素，在基坑支护过程中，也许出现一些问题，需要及时进行解决。根据以往同类工程的施工经验，制定如下应急措施： 1、局部坍塌：在施工过程中，也许由于个别部位水量过大，边坡开挖后，土体不能自稳，来不及进行支护，土体已塌陷。在塌方部位，向下打入竖向钢筋（或钢管），然后向塌方处填草袋或纸袋，用加强筋将竖向钢筋（或钢管）焊接成一整体，并与土钉焊接，在坍塌部位设立排水管，编好钢筋网后，喷射混凝土。 2、边坡位移增长过快：边坡开挖过程中，发现位移量增长过快，是边坡即将整体失稳的征兆。必须立即将该处反压，并对其上层土体加固，增长土钉或预应力锚杆，根据具体情况拟定土钉的长度和密度。待上层土体稳定，且增长的土钉达成一定强度后，再进行下部土层施工，根据具体情况调整施工方案，保证施工后边坡的稳定。3、支护施工完毕至基坑回填之前，如遇暴雨洪水等，甲方必须将施工人员设备撤离现场，支护坡面上需覆盖蓬布以免导致塌方，同时增长监测次数，并做好相应的措施（如临时回填或在坡脚增长堆载）防止滑坡。如遇重物垂落，需要修复的地方，重新喷射砼或抹水泥砂浆，防止雨水灌入，导致不必要的损失。
